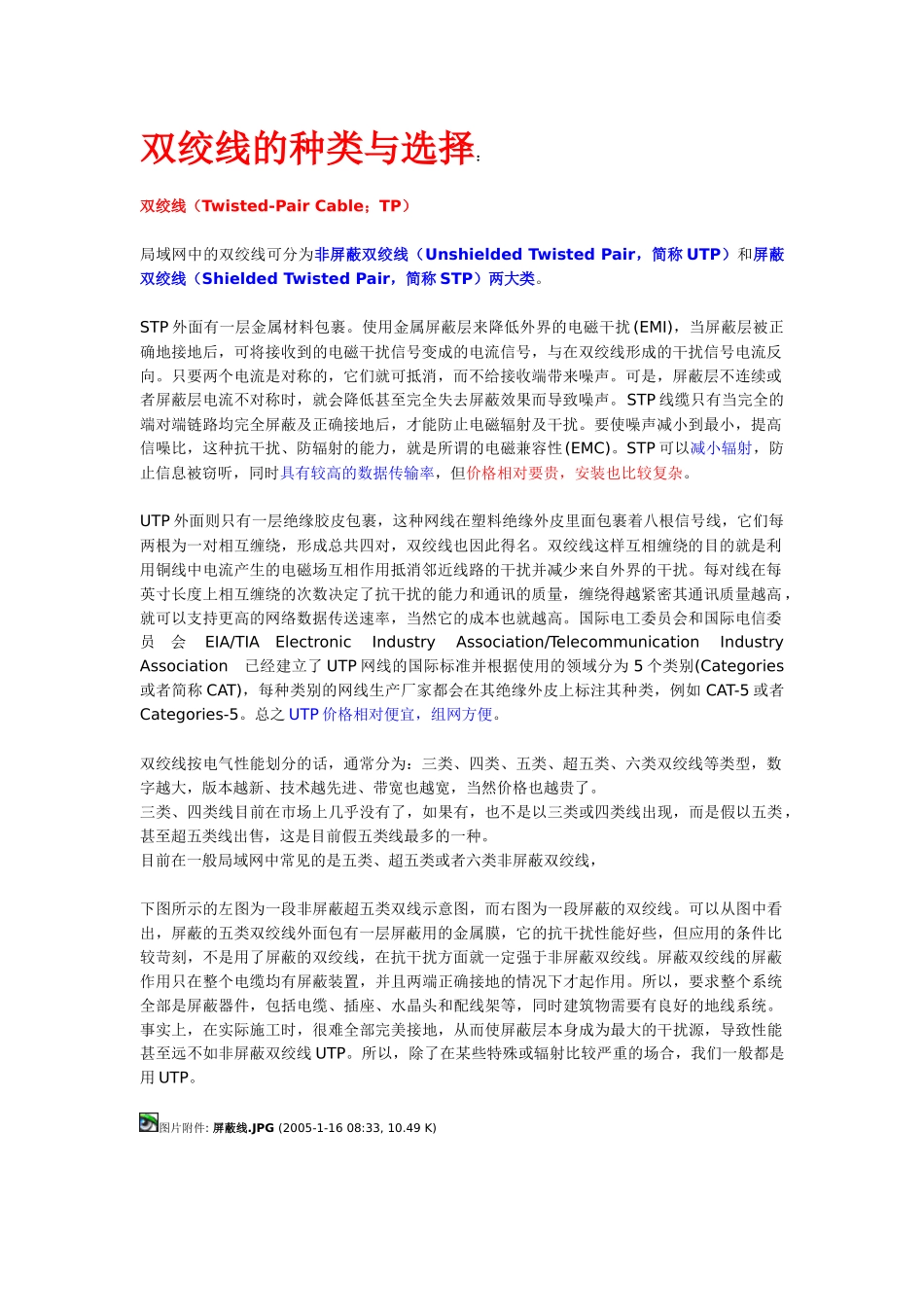

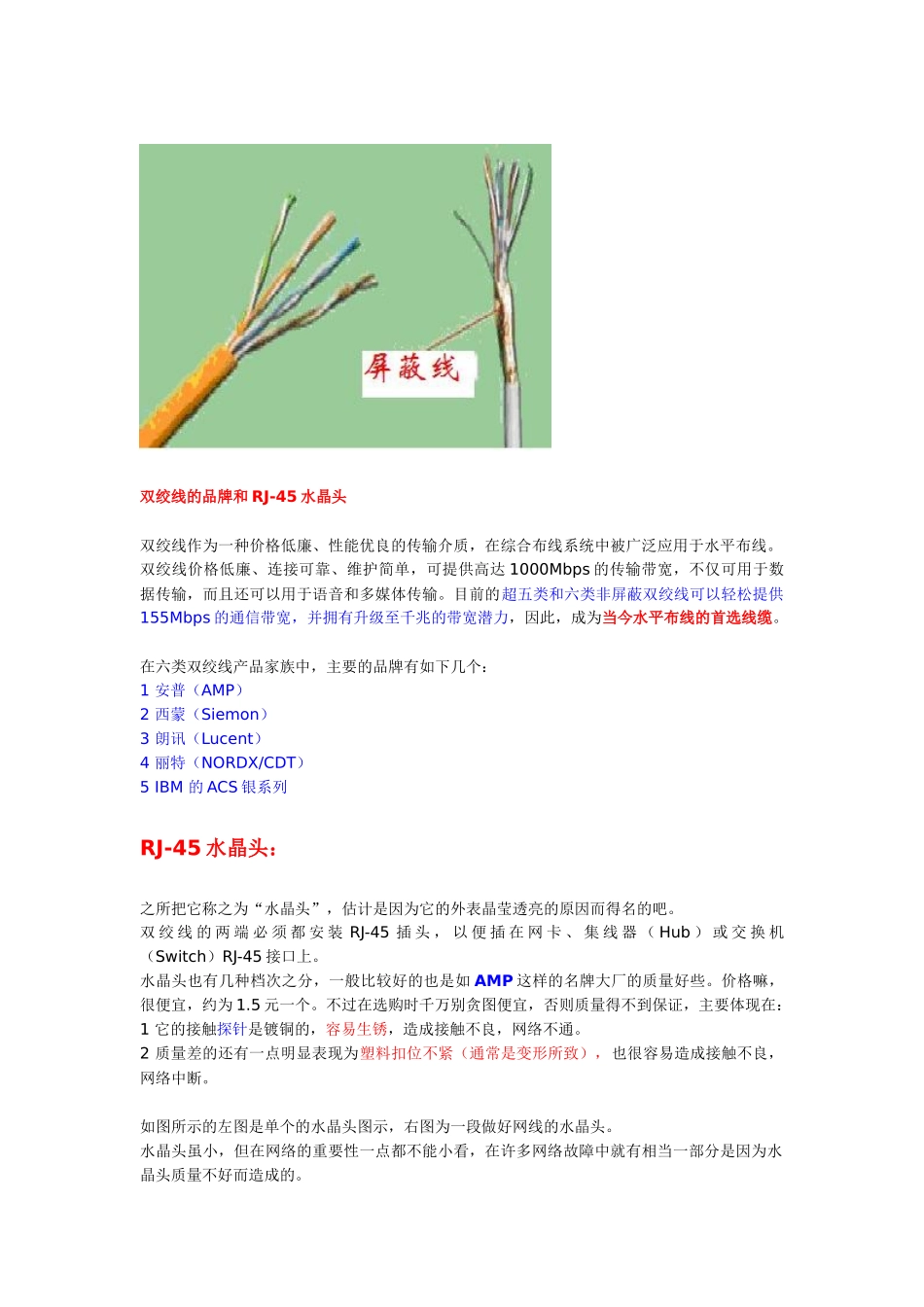

双绞线的种类与选择：双绞线（Twisted-PairCable；TP）局域网中的双绞线可分为非屏蔽双绞线（UnshieldedTwistedPair，简称UTP）和屏蔽双绞线（ShieldedTwistedPair，简称STP）两大类。STP外面有一层金属材料包裹。使用金属屏蔽层来降低外界的电磁干扰(EMI)，当屏蔽层被正确地接地后，可将接收到的电磁干扰信号变成的电流信号，与在双绞线形成的干扰信号电流反向。只要两个电流是对称的，它们就可抵消，而不给接收端带来噪声。可是，屏蔽层不连续或者屏蔽层电流不对称时，就会降低甚至完全失去屏蔽效果而导致噪声。STP线缆只有当完全的端对端链路均完全屏蔽及正确接地后，才能防止电磁辐射及干扰。要使噪声减小到最小，提高信噪比，这种抗干扰、防辐射的能力，就是所谓的电磁兼容性(EMC)。STP可以减小辐射，防止信息被窃听，同时具有较高的数据传输率，但价格相对要贵，安装也比较复杂。UTP外面则只有一层绝缘胶皮包裹，这种网线在塑料绝缘外皮里面包裹着八根信号线，它们每两根为一对相互缠绕，形成总共四对，双绞线也因此得名。双绞线这样互相缠绕的目的就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰并减少来自外界的干扰。每对线在每英寸长度上相互缠绕的次数决定了抗干扰的能力和通讯的质量，缠绕得越紧密其通讯质量越高，就可以支持更高的网络数据传送速率，当然它的成本也就越高。国际电工委员会和国际电信委员会EIA/TIAElectronicIndustryAssociation/TelecommunicationIndustryAssociation已经建立了UTP网线的国际标准并根据使用的领域分为5个类别(Categories或者简称CAT)，每种类别的网线生产厂家都会在其绝缘外皮上标注其种类，例如CAT-5或者Categories-5。总之UTP价格相对便宜，组网方便。双绞线按电气性能划分的话，通常分为：三类、四类、五类、超五类、六类双绞线等类型，数字越大，版本越新、技术越先进、带宽也越宽，当然价格也越贵了。三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线，下图所示的左图为一段非屏蔽超五类双线示意图，而右图为一段屏蔽的双绞线。可以从图中看出，屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。所以，除了在某些特殊或辐射比较严重的场合，我们一般都是用UTP。图片附件:屏蔽线.JPG(2005-1-1608:33,10.49K)双绞线的品牌和RJ-45水晶头双绞线作为一种价格低廉、性能优良的传输介质，在综合布线系统中被广泛应用于水平布线。双绞线价格低廉、连接可靠、维护简单，可提供高达1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。在六类双绞线产品家族中，主要的品牌有如下几个：1安普（AMP）2西蒙（Siemon）3朗讯（Lucent）4丽特（NORDX/CDT）5IBM的ACS银系列RJ-45水晶头：之所把它称之为“水晶头”，估计是因为它的外表晶莹透亮的原因而得名的吧。双绞线的两端必须都安装RJ-45插头，以便插在网卡、集线器（Hub）或交换机（Switch）RJ-45接口上。水晶头也有几种档次之分，一般比较好的也是如AMP这样的名牌大厂的质量好些。价格嘛，很便宜，约为1.5元一个。不过在选购时千万别贪图便宜，否则质量得不到保证，主要体现在：1它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通。2质量差的还有一点明显表现为塑料扣位不紧（通常是变形所致），也很容易造成接触不良，网络中断。如图所示的左...
