路基填筑试验段技术交底VIP免费

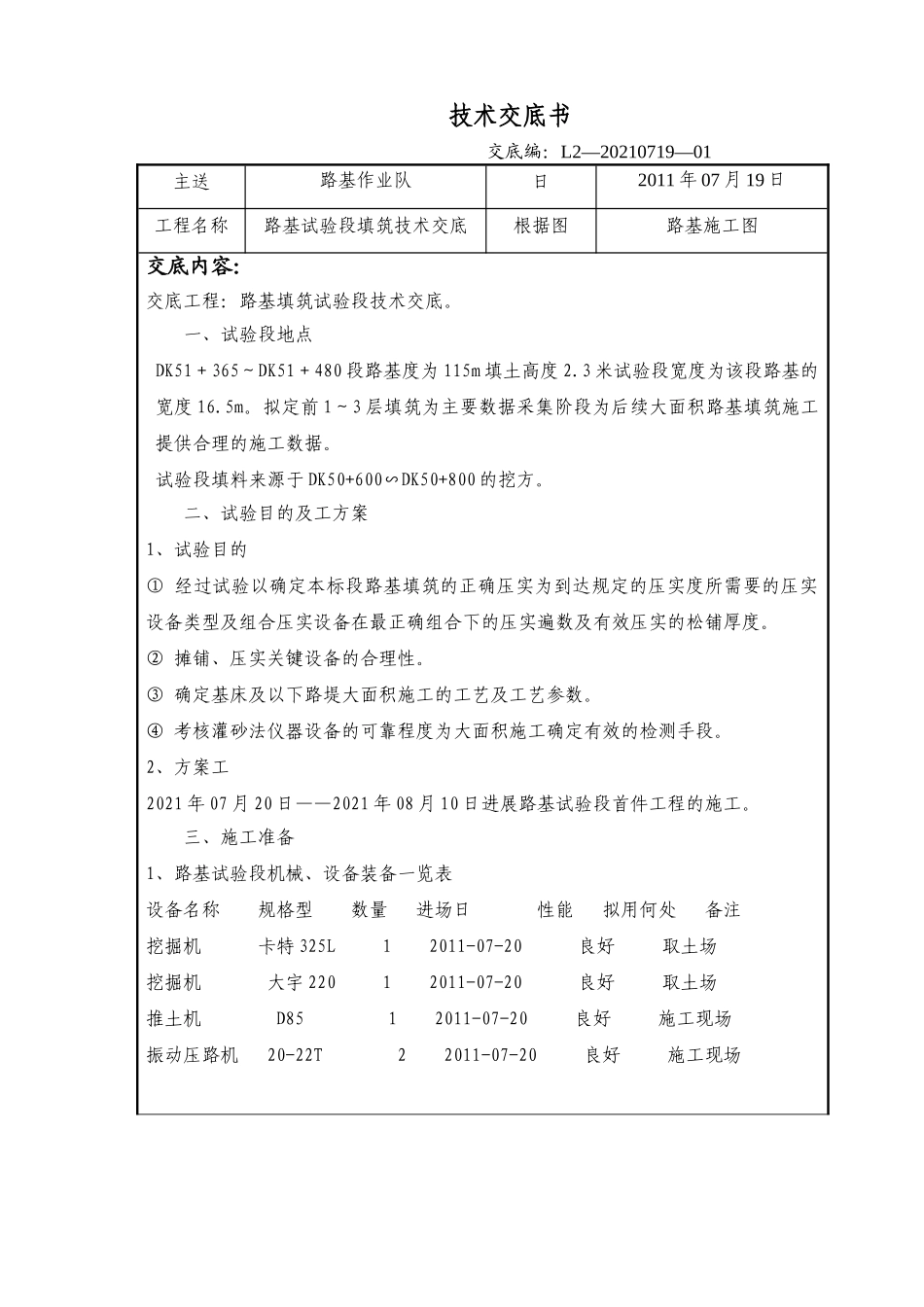

技术交底书交底编：L2―20210719―01主送路基作业队日2011年07月19日工程名称路基试验段填筑技术交底根据图路基施工图交底内容：交底工程：路基填筑试验段技术交底。一、试验段地点DK51＋365～DK51＋480段路基度为115m填土高度2.3米试验段宽度为该段路基的宽度16.5m。拟定前1～3层填筑为主要数据采集阶段为后续大面积路基填筑施工提供合理的施工数据。试验段填料来源于DK50+600∽DK50+800的挖方。二、试验目的及工方案1、试验目的①经过试验以确定本标段路基填筑的正确压实为到达规定的压实度所需要的压实设备类型及组合压实设备在最正确组合下的压实遍数及有效压实的松铺厚度。②摊铺、压实关键设备的合理性。③确定基床及以下路堤大面积施工的工艺及工艺参数。④考核灌砂法仪器设备的可靠程度为大面积施工确定有效的检测手段。2、方案工2021年07月20日——2021年08月10日进展路基试验段首件工程的施工。三、施工准备1、路基试验段机械、设备装备一览表设备名称规格型数量进场日性能拟用何处备注挖掘机卡特325L12011-07-20良好取土场挖掘机大宇22012011-07-20良好取土场推土机D8512011-07-20良好施工现场振动压路机20-22T22011-07-20良好施工现场设备名称规格型数量进场日性能拟用何处备注自卸车东风车82011-07-11良好施工现场平地机PY19012011-07-11良好施工现场洒水车12011-07-11良好施工现场2、路基试验段施工人员装备及职责职务职责付新军总工程师主要负责施工方案、技术措施等冯碧空消费副经理主要负责施工现场理王杰成工程部长负责技术和施工的组织及试验成果的编制关少青测量工程师负责中线、填筑厚度的放样及碾压前后标高控制温玉文实验室主任负责填料试验指标的控制李正平领工员负责施工现场的作业人员、机械的消费指挥工作张启技术员负责施工现场的技术工作周冠锋工程师负责施工现场的技术和施工的组织工作易斌伟平安员负责施工现场的平安及各项标志标识牌工人路基队作业工人20人3、填料选择、填料试验首先对路基填筑材料土方按5000m取样进展液限、塑限、塑性指数、含水量、重型击实、以确定所取土压实时的最正确含水量和干容重。4、施工放样在试验段用全站仪进展放样以确立坡脚线。根据中桩及相应高程测出试验段的工程量。等待试验段填前碾压到达要求后用全站仪重新进展放样确定路基填土面积及坡脚位置按要求每侧加宽3Ocm。四、施工工艺填筑路基按照“三阶段、四区段、八流程的施工程序组织施工。三阶段为：准备〞阶段、施工阶段、开工阶段。四区段为：填筑区、平整区、碾压区、检查区。八流程为：施工准备、基底处理、分层填筑、摊铺整平、洒水或晾晒、机械碾压、检查签证、面层整修。1、清表平整、压实设置双向2的横向排水坡报试验工程师及现场监理到现场做轻型动力触探试验。2、填筑标杆标线→取土→运土→自卸车运卸土→推土机推平→压路机静压→平地机整平→自卸车卸石灰→装载机摊铺→平地机整平→路拌机掺灰→平地机整平→压路机碾压→下一道工序。技术人员提早用白灰在填筑区把路基中线和边线标出采用网格布线、均匀摊铺画10m×10m的白灰方格网。挖掘机配合自卸汽车将填料运至试验路段。有现场施工员指挥卸料推土机摊铺填料用平地机整平工人采用工具配合整平。按照路基横断面全宽采用程度分层填筑法施工。按先两侧后中间的原那么进展。沿纵向程度方格直接填筑路基。不同性质的填料分别填筑不得混填。每层填筑铺设宽度超过每层路堤设计宽度60cm〔一边30cm〕。虚铺厚度拟定为～3层分别为38cm,35cm,30cm,如工序中能满足设计及要求可以适当调整进展试验并对松铺位置及自卸汽车的比例情况予以记录。3、摊铺整平路基摊铺平整使用推土机进展初平平地机进展精平。每一压实层面做成双向2的横向排水坡以利排水。为有效控制每层虚摊厚度初平时用标杆挂线控制每层的虚铺厚度。4、路基碾压碾压采用振动压路机按照“先轻后重、先慢后快、均匀压实的进展碾压。〞碾压时横向接头轮迹重叠1/3cm做到无漏压、无角和碾压均匀。在直线段先边缘后中间。压路机碾压时先静压一遍静压完再弱振2遍。振压一遍后技术人员现场检测标高。压路机先慢后快振动频度先弱后强。上下两层填筑接头处...
