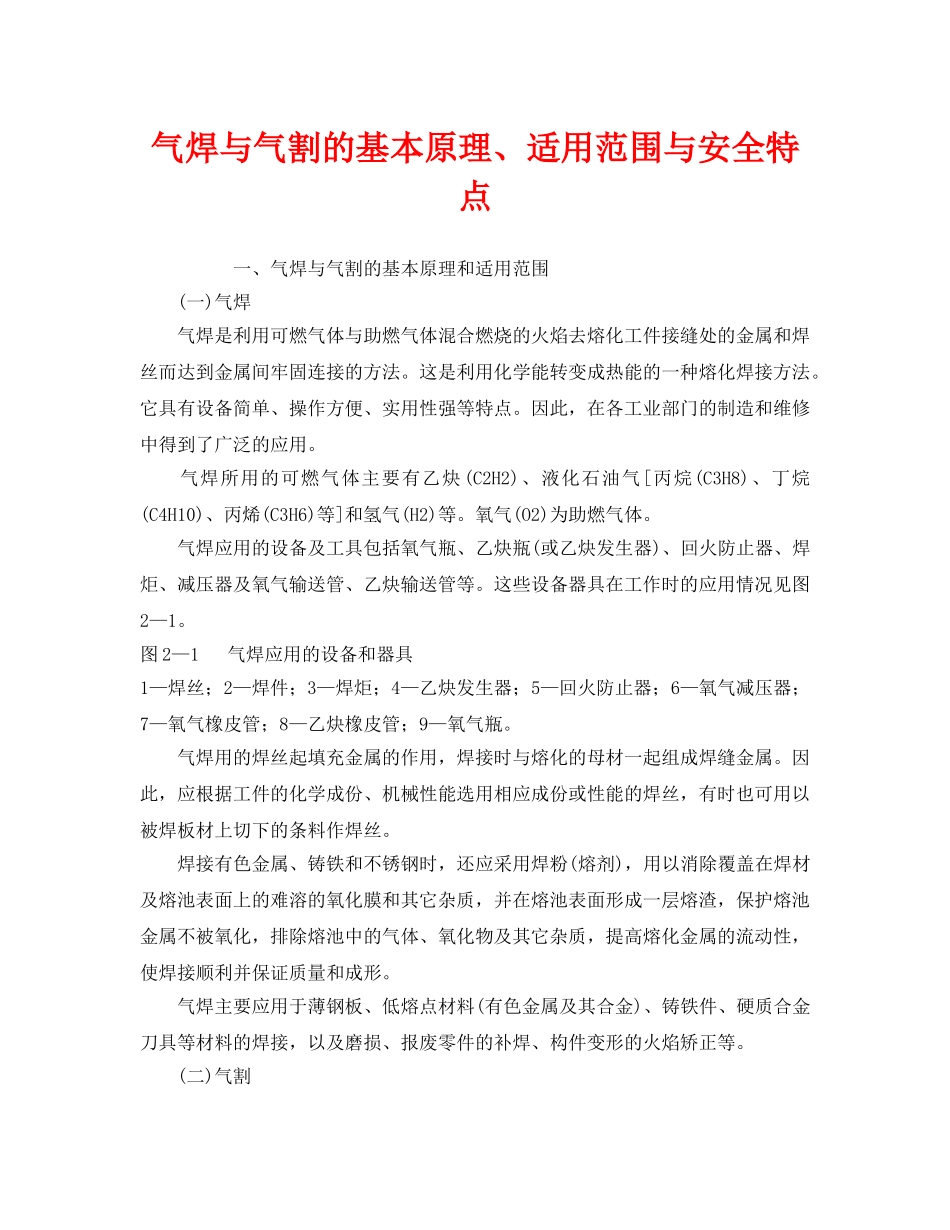

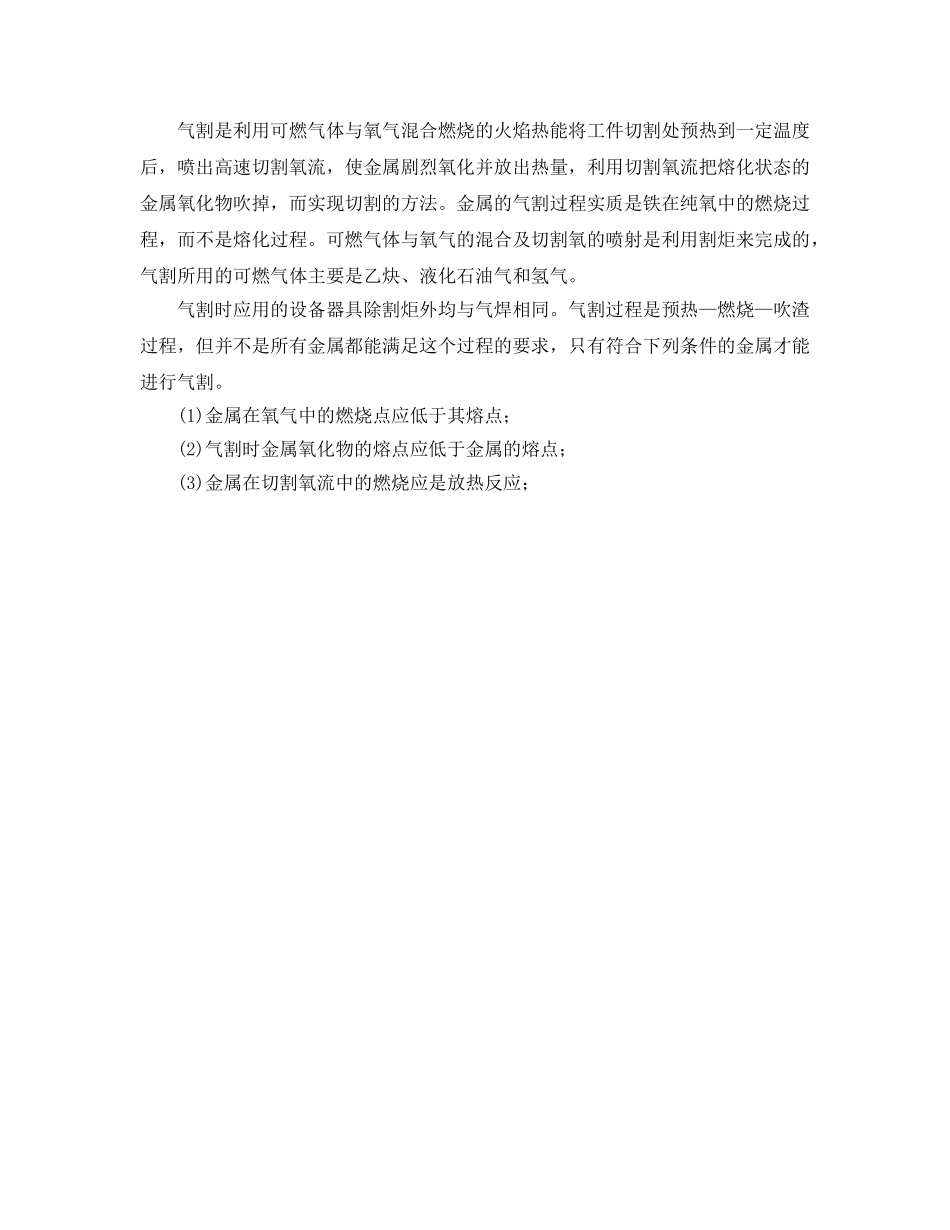

气焊与气割的基本原理、适用范围与安全特点一、气焊与气割的基本原理和适用范围(一)气焊气焊是利用可燃气体与助燃气体混合燃烧的火焰去熔化工件接缝处的金属和焊丝而达到金属间牢固连接的方法。这是利用化学能转变成热能的一种熔化焊接方法。它具有设备简单、操作方便、实用性强等特点。因此，在各工业部门的制造和维修中得到了广泛的应用。气焊所用的可燃气体主要有乙炔(C2H2)、液化石油气[丙烷(C3H8)、丁烷(C4H10)、丙烯(C3H6)等]和氢气(H2)等。氧气(O2)为助燃气体。气焊应用的设备及工具包括氧气瓶、乙炔瓶(或乙炔发生器)、回火防止器、焊炬、减压器及氧气输送管、乙炔输送管等。这些设备器具在工作时的应用情况见图2—1。图2—1气焊应用的设备和器具1—焊丝；2—焊件；3—焊炬；4—乙炔发生器；5—回火防止器；6—氧气减压器；7—氧气橡皮管；8—乙炔橡皮管；9—氧气瓶。气焊用的焊丝起填充金属的作用，焊接时与熔化的母材一起组成焊缝金属。因此，应根据工件的化学成份、机械性能选用相应成份或性能的焊丝，有时也可用以被焊板材上切下的条料作焊丝。焊接有色金属、铸铁和不锈钢时，还应采用焊粉(熔剂)，用以消除覆盖在焊材及熔池表面上的难溶的氧化膜和其它杂质，并在熔池表面形成一层熔渣，保护熔池金属不被氧化，排除熔池中的气体、氧化物及其它杂质，提高熔化金属的流动性，使焊接顺利并保证质量和成形。气焊主要应用于薄钢板、低熔点材料(有色金属及其合金)、铸铁件、硬质合金刀具等材料的焊接，以及磨损、报废零件的补焊、构件变形的火焰矫正等。(二)气割气割是利用可燃气体与氧气混合燃烧的火焰热能将工件切割处预热到一定温度后，喷出高速切割氧流，使金属剧烈氧化并放出热量，利用切割氧流把熔化状态的金属氧化物吹掉，而实现切割的方法。金属的气割过程实质是铁在纯氧中的燃烧过程，而不是熔化过程。可燃气体与氧气的混合及切割氧的喷射是利用割炬来完成的，气割所用的可燃气体主要是乙炔、液化石油气和氢气。气割时应用的设备器具除割炬外均与气焊相同。气割过程是预热—燃烧—吹渣过程，但并不是所有金属都能满足这个过程的要求，只有符合下列条件的金属才能进行气割。(1)金属在氧气中的燃烧点应低于其熔点；(2)气割时金属氧化物的熔点应低于金属的熔点；(3)金属在切割氧流中的燃烧应是放热反应；
