左岭新镇四期还建社区D块2地下室钢筋工程方案VIP免费

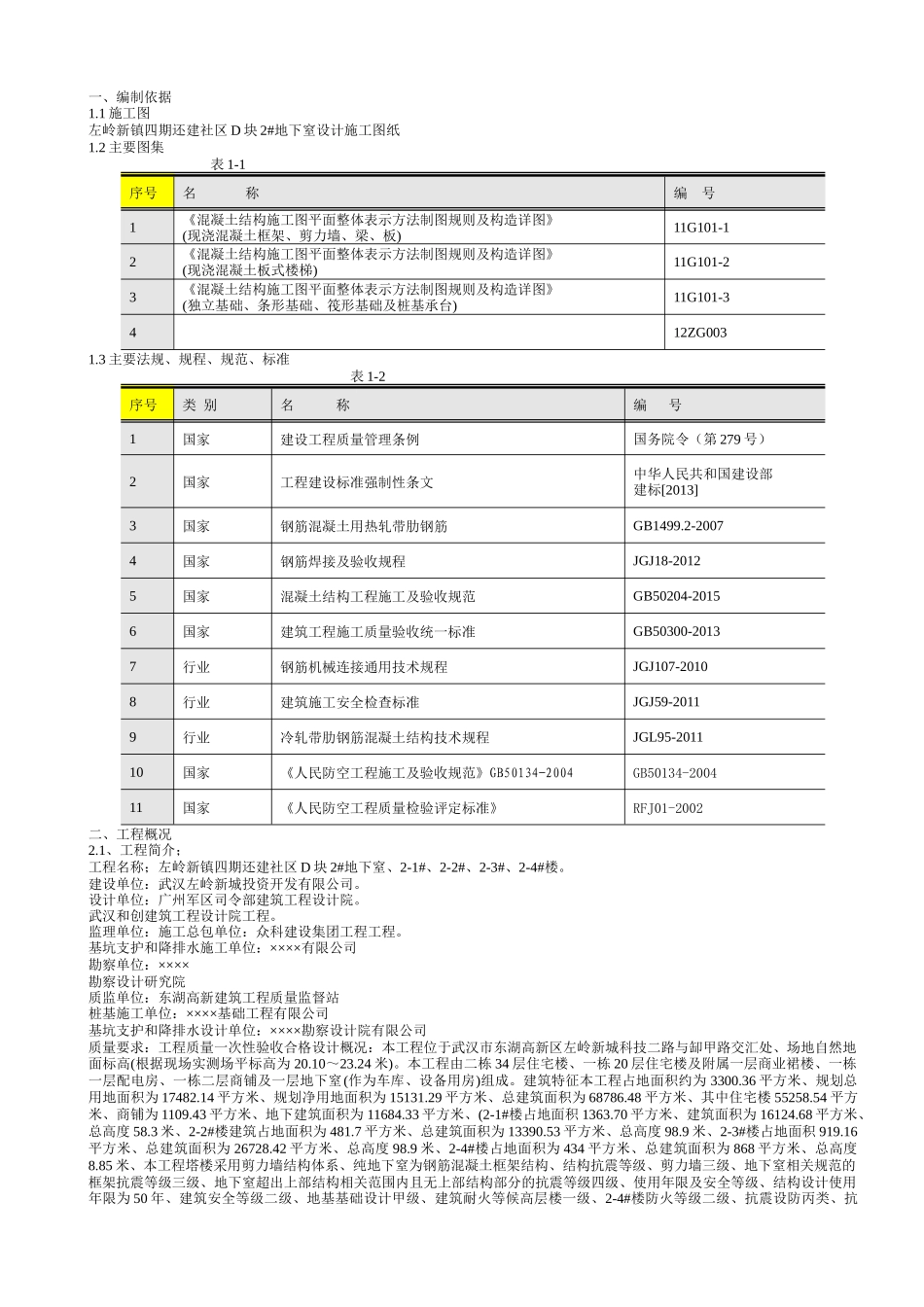

一、编制依据1.1施工图左岭新镇四期还建社区D块2#地下窒设计施工图纸1.2主要图集表1-1序号名称编号1《混凝土结构施工图平面整体表示方法制图规则及构造详图》(现浇混凝土框架、剪力墙、梁、板)11G101-12《混凝土结构施工图平面整体表示方法制图规则及构造详图》(现浇混凝土板式楼梯)11G101-23《混凝土结构施工图平面整体表示方法制图规则及构造详图》(独立基础、条形基础、筏形基础及桩基承台)11G101-3412ZG0031.3主要法规、规程、规范、标准表1-2序号类别名称编号1国家建设工程质量管理条例国务院令（第279号）2国家工程建设标准强制性条文中华人民共和国建设部建标[2013]3国家钢筋混凝土用热轧带肋钢筋GB1499.2-20074国家钢筋焊接及验收规程JGJ18-20125国家混凝土结构工程施工及验收规范GB50204-20156国家建筑工程施工质量验收统一标准GB50300-20137行业钢筋机械连接通用技术规程JGJ107-20108行业建筑施工安全检查标准JGJ59-20119行业冷轧带肋钢筋混凝土结构技术规程JGL95-201110国家《人民防空工程施工及验收规范》GB50134-2004GB50134-200411国家《人民防空工程质量检验评定标准》RFJ01-2002二、工程概况2.1、工程简介；工程名称；左岭新镇四期还建社区D块2#地下窒、2-1#、2-2#、2-3#、2-4#楼。建设单位：武汉左岭新城投资开发有限公司。设计单位：广州军区司令部建筑工程设计院。武汉和创建筑工程设计院工程。监理单位：施工总包单位：众科建设集团工程工程。基坑支护和降排水施工单位：××××有限公司勘察单位：××××勘察设计研究院质监单位：东湖高新建筑工程质量监督站桩基施工单位：××××基础工程有限公司基坑支护和降排水设计单位：××××勘察设计院有限公司质量要求：工程质量一次性验收合格设计概况：本工程位于武汉市东湖高新区左岭新城科技二路与缷甲路交汇处、场地自然地面标高(根据现场实测场平标高为20.10～23.24米)。本工程由二栋34层住宅楼、一栋20层住宅楼及附属一层商业裙楼、一栋一层配电房、一栋二层商铺及一层地下窒(作为车库、设备用房)组成。建筑特征本工程占地面积约为3300.36平方米、规划总用地面积为17482.14平方米、规划净用地面积为15131.29平方米、总建筑面积为68786.48平方米、其中住宅楼55258.54平方米、商铺为1109.43平方米、地下建筑面积为11684.33平方米、(2-1#楼占地面积1363.70平方米、建筑面积为16124.68平方米、总高度58.3米、2-2#楼建筑占地面积为481.7平方米、总建筑面积为13390.53平方米、总高度98.9米、2-3#楼占地面积919.16平方米、总建筑面积为26728.42平方米、总高度98.9米、2-4#楼占地面积为434平方米、总建筑面积为868平方米、总高度8.85米、本工程塔楼采用剪力墙结构体系、纯地下窒为钢筋混凝土框架结构、结构抗震等级、剪力墙三级、地下窒相关规范的框架抗震等级三级、地下窒超出上部结构相关范围内且无上部结构部分的抗震等级四级、使用年限及安全等级、结构设计使用年限为50年、建筑安全等级二级、地基基础设计甲级、建筑耐火等候高层楼一级、2-4#楼防火等级二级、抗震设防丙类、抗震烈度6度、建筑场地Ⅱ类、地下窒防水等级底板、外墙二级、顶板一级、地上部分主楼防水等级为1级、屋面防水层合理使用年限为25年。序号名称编号1广州军区司令部建筑工程设计院武汉和创建筑工程设计院工程（2014R117）(H14047-SG)2《混凝土结构工程施工质量验收规范》（GBJ50204-2002）(2011版)3《建筑施工高空作业安全技术规程》(JGJ80-2011）4《建筑结构荷载规范》（GB50009-2012）5《建筑施工扣件式钢管脚手架安全技术规范》JGJ13O-20116《建筑施工碗口式钢管脚手架安全技术规范》（JGJ166-2008）7《建筑机械使用安全技术规程》(JGJ33-2012)8《混凝土质量控制标准》(GB50164-2011)9《建设工程监理规范》（GB50319-2013）2.2地下结构工程设计概况1建筑面积（㎡）总建筑面积68786.48㎡地下窒面积11684.33㎡占地面积3300.36㎡标准层面积55258.54m22层数地下1地上20~34层3层高（m）-F14.7m非标层3.5m标准层2.9m4结构形式基础类型筏板基础结构类型框剪结构+核心筒5结构断面尺寸（mm）基础底板厚度400mm、600mm外墙厚度300mm内墙厚度300...
