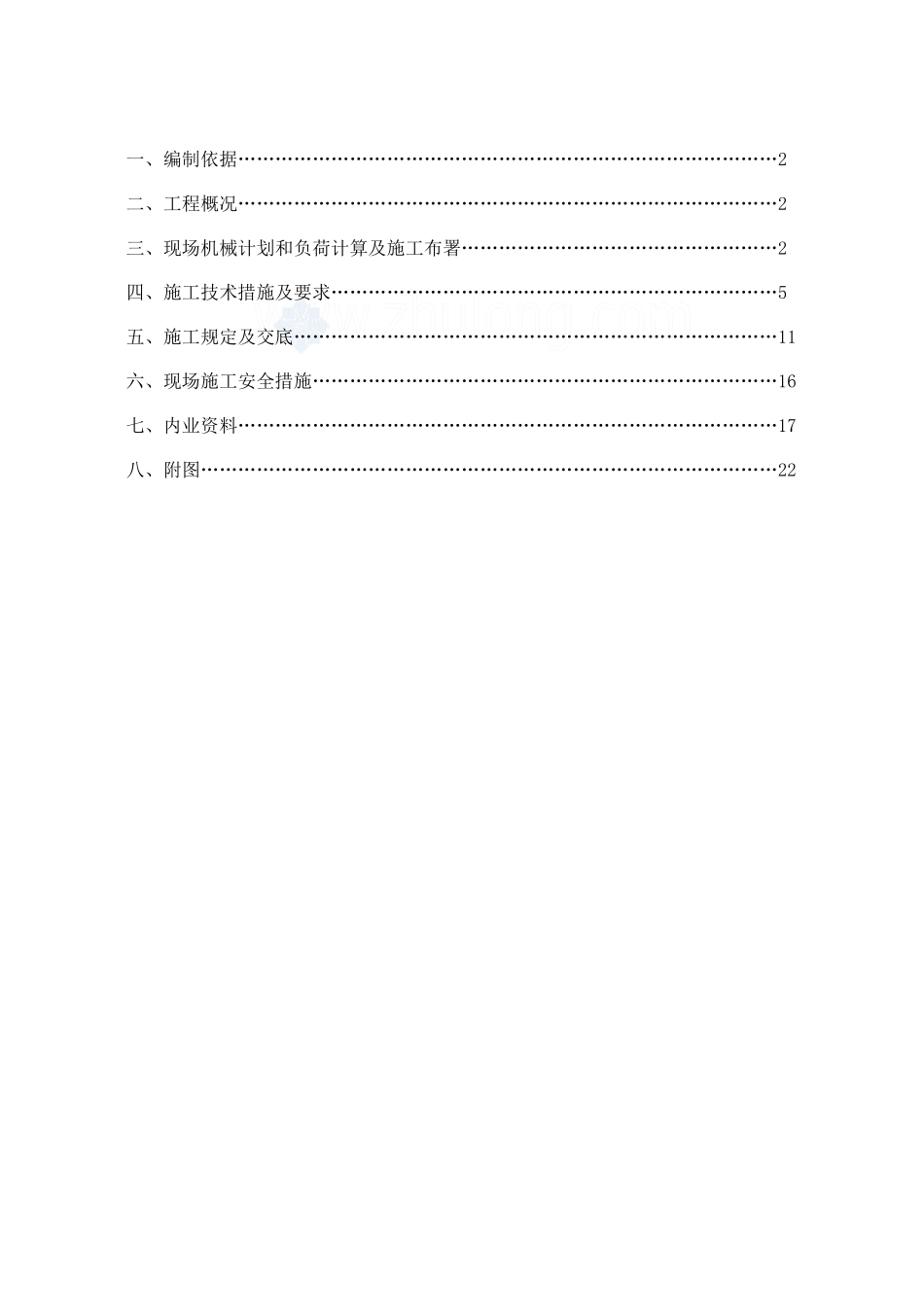

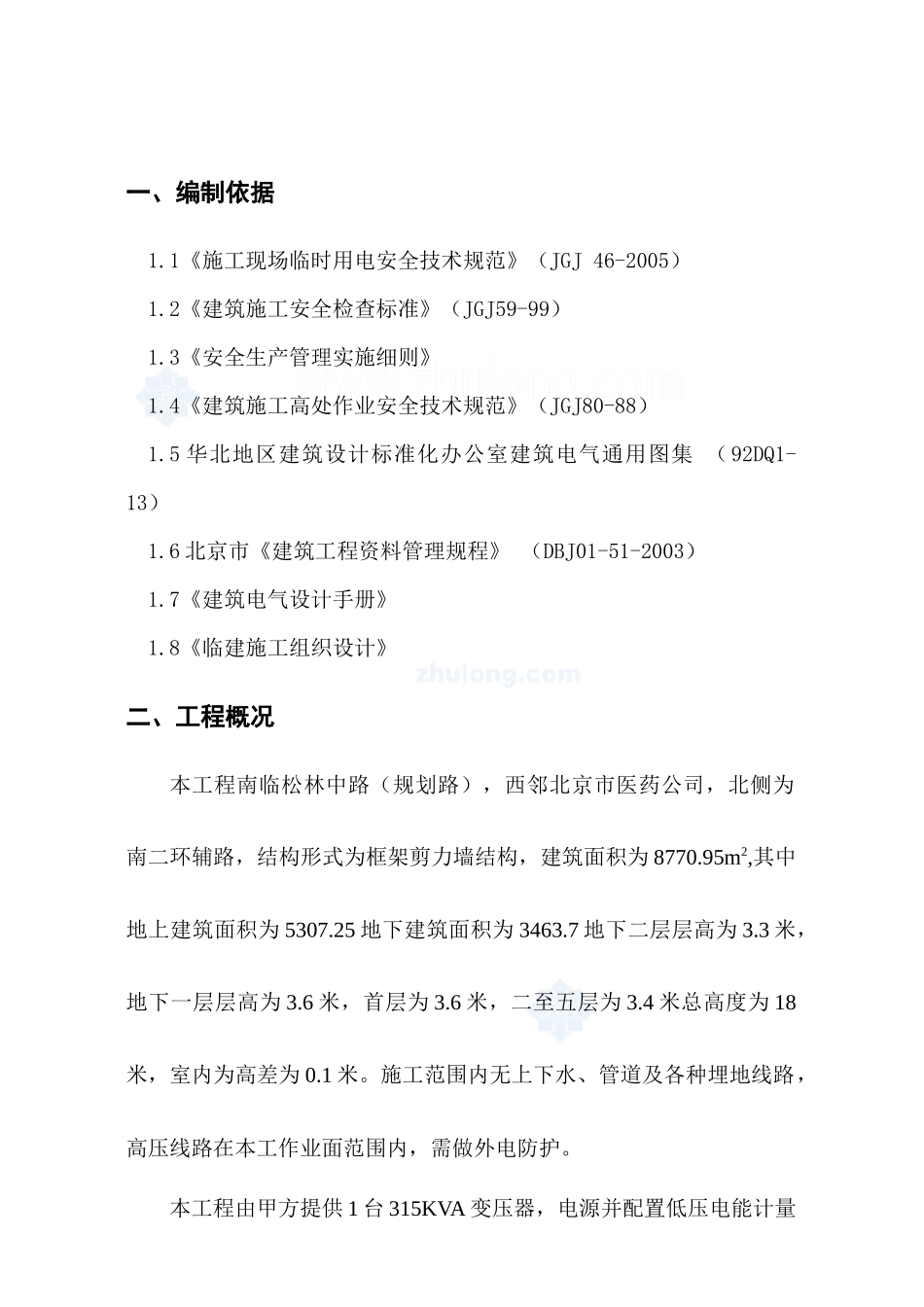

一、编制依据……………………………………………………………………………2二、工程概况……………………………………………………………………………2三、现场机械计划和负荷计算及施工布署……………………………………………2四、施工技术措施及要求………………………………………………………………5五、施工规定及交底……………………………………………………………………11六、现场施工安全措施…………………………………………………………………16七、内业资料……………………………………………………………………………17八、附图…………………………………………………………………………………22一、编制依据1.1《施工现场临时用电安全技术规范》（JGJ46-2005）1.2《建筑施工安全检查标准》（JGJ59-99）1.3《安全生产管理实施细则》1.4《建筑施工高处作业安全技术规范》（JGJ80-88）1.5华北地区建筑设计标准化办公室建筑电气通用图集（92DQ1-13）1.6北京市《建筑工程资料管理规程》（DBJ01-51-2003）1.7《建筑电气设计手册》1.8《临建施工组织设计》二、工程概况本工程南临松林中路（规划路），西邻北京市医药公司，北侧为南二环辅路，结构形式为框架剪力墙结构，建筑面积为8770.95m2,其中地上建筑面积为5307.25地下建筑面积为3463.7地下二层层高为3.3米，地下一层层高为3.6米，首层为3.6米，二至五层为3.4米总高度为18米，室内为高差为0.1米。施工范围内无上下水、管道及各种埋地线路，高压线路在本工作业面范围内，需做外电防护。本工程由甲方提供1台315KVA变压器，电源并配置低压电能计量和不小于500A出线开关1块，变压器位于施工现场的西北方向，经计算现在基本能满足现场施工用电。三、现场机械计划和负荷计算及施工布署：1、本设计仅负责甲方提供负荷以下总箱、分箱、开关箱、电缆线路等电气开关的技术、维护、使用、故障拆除。2、甲方提供电源位于工程西北角，施工现场在此位置设置现场配电室，再从配电室分两路供电，由电缆线埋地引入施工现场分配电箱，并设立一个一级配电柜。（1）电箱布置情况如下：①、AL1路经过施工现场北侧，设立B1、B2、B3、B4、B5、A1、A2、A3箱，分设9级配电箱，负责部分施工现场用电；主要使用机械为：B1混凝土泵、B2现场南、B3现场北、B4楼层、B5（QTZ80塔吊）塔吊用电、A1办公区用等部分电气。总用电量为：315KW。3、现场照明采用镝灯和普通灯、照明线路采用分闸供电（具体分配控制见三级配电箱）。（2）机械用电量统计表：施工用电设备一览表序号名称型号规格功率/(KW)数量总功率（KW）1塔吊QTZ80R=60m501502搅拌机YJ-340340mm4283电焊机BX1-500500A92184电焊机BX1-10001000A152305小型空压机W-1.0/71.0M3/min7.517.56切割机3267插入式振捣棒H2502.236.68混凝土输送泵HBT-80CHBT-80C901909强制性搅拌机2024010办公区及其它用电303个区3011潜水泵QWD-15-22QWD-15-225.521112消防泵80DL*47.521513打夯机1.523（3）负荷计算：①、估算施工用电总容量，施工现场所用全部设备及照明用电量计算ΣP1总用电量P=1.1X［0.6x(B1+B2+B3+B4+B5+A1)］/COSф式中B1=0.6B2=0.6COSф=0.75B3=0.6B4=0.6A1=0.6ΣP1=315315P=1.1×(0.6×315)/0.75=277kVA总用电量=277+277×10%=304.7kVA②、施工现场甲方所提供的电源能满足施工用电的正常使用，项目应根据用电量的实际情况，与甲方协商，保证工程的正常运行。4、配电导线截面的选择：本工程选用YC型橡皮绝缘铜芯导线，根据配电箱将配电导线分为5路，分别进行计算配电导线截面。5、B1二级电箱混凝土输送泵截面的选择：导线主配电柜引出，其负荷按90KW考虑I=K×ΣP/(√3×U×cosΦ)=1×90×1000/(√3×380×0.75)=182A查表选用截面为95mm2的YC型橡皮绝缘铜芯导线。6、B2、3二级电箱该段导线由主配电箱引出，接至施工现场南、北两侧，导线截面的选择：其负荷按53.6KW考虑：I=K×ΣP/(√3×U×cosΦ)=1×53.6×1000/(√3×380×0.75)=108A查表选用截面为35mm2的YC型橡皮绝缘铜芯导线。7、、B4二级电箱该段导线由主配电箱引出，接至施工楼层，导线截面的选择：其负荷按53.6KW考虑：I=K×ΣP/(√3×U...
