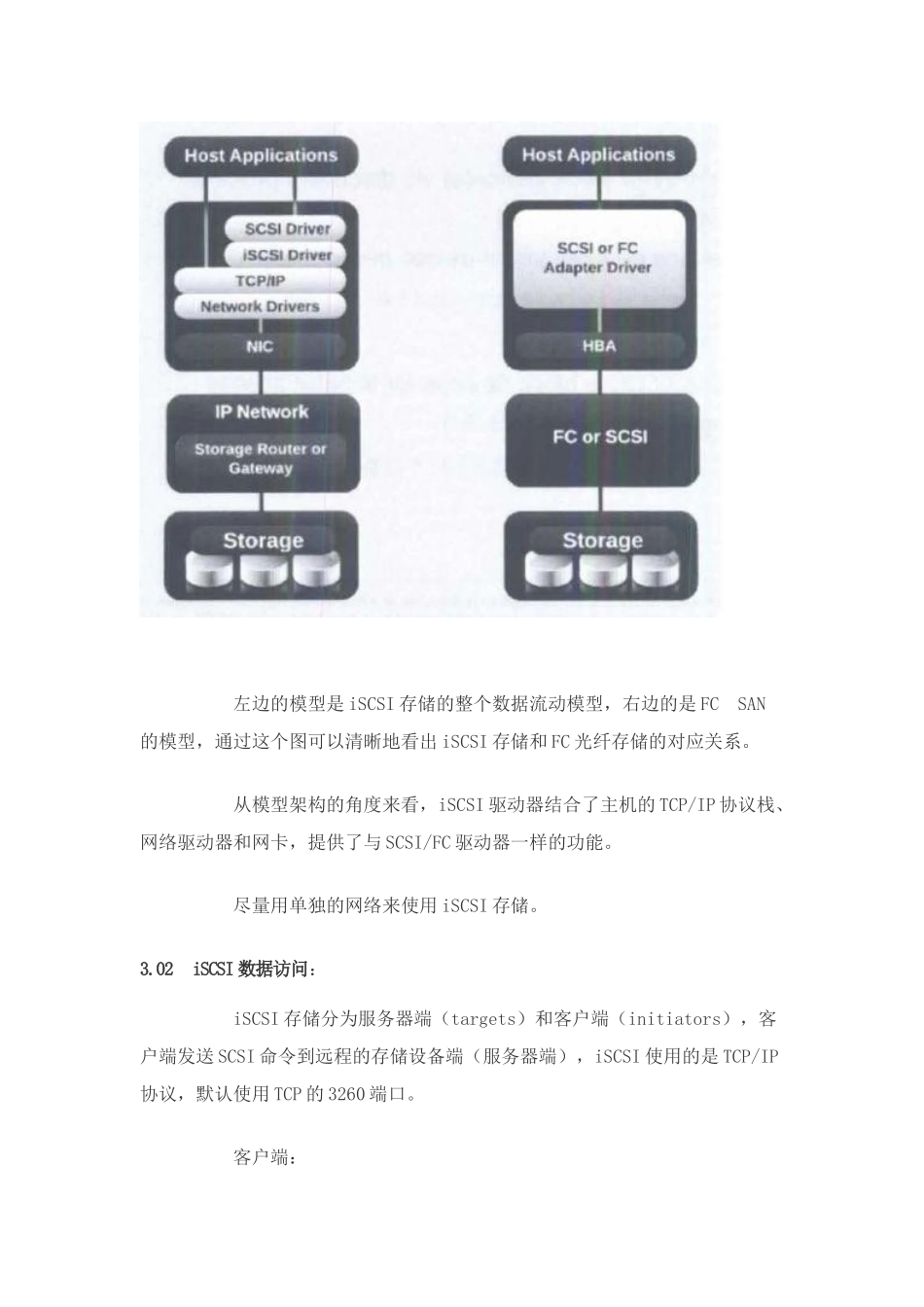

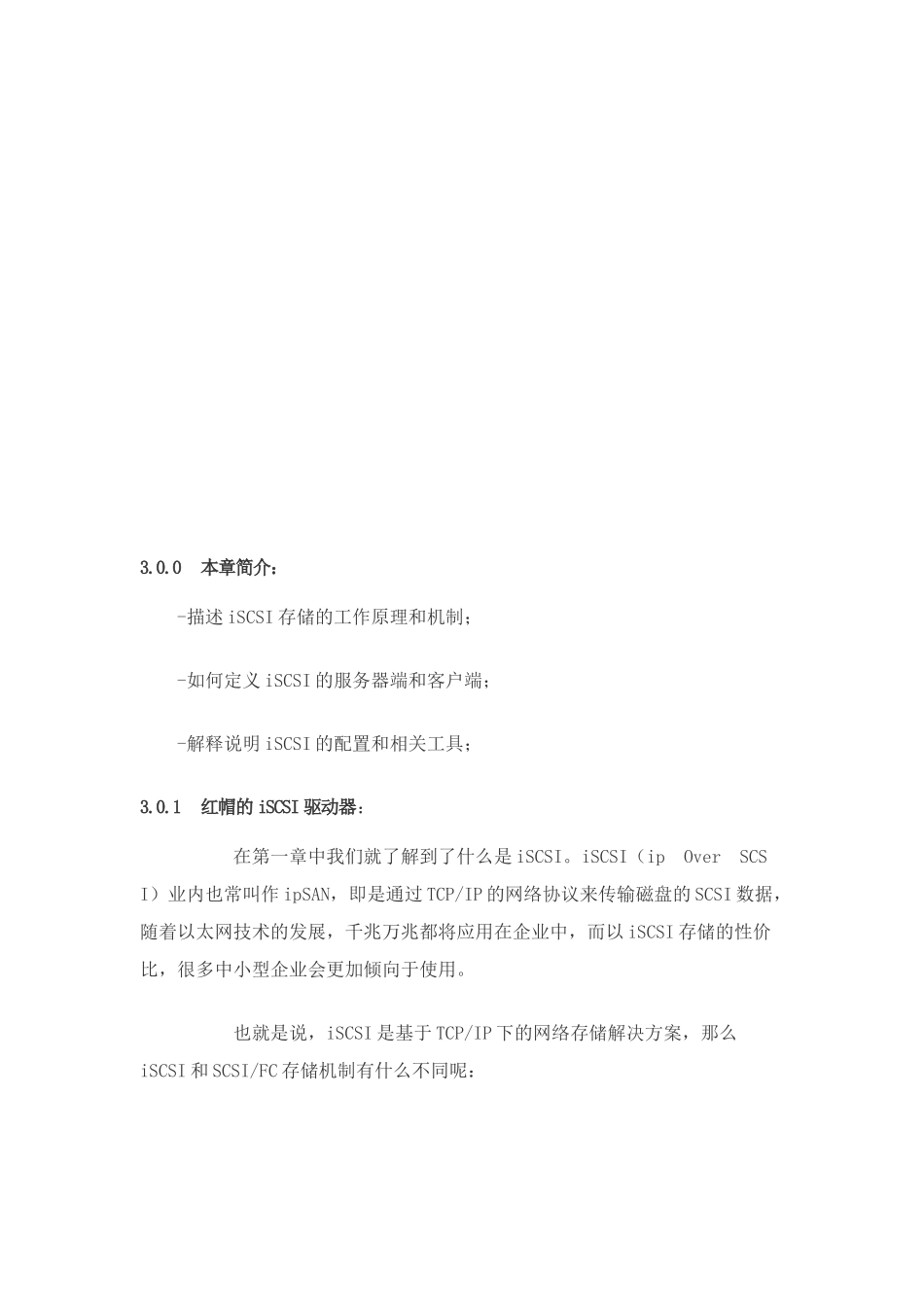

3.0.0本章简介：-描述iSCSI存储的工作原理和机制；-如何定义iSCSI的服务器端和客户端；-解释说明iSCSI的配置和相关工具；3.0.1红帽的iSCSI驱动器：在第一章中我们就了解到了什么是iSCSI。iSCSI（ipOverSCSI）业内也常叫作ipSAN，即是通过TCP/IP的网络协议来传输磁盘的SCSI数据，随着以太网技术的发展，千兆万兆都将应用在企业中，而以iSCSI存储的性价比，很多中小型企业会更加倾向于使用。也就是说，iSCSI是基于TCP/IP下的网络存储解决方案，那么iSCSI和SCSI/FC存储机制有什么不同呢：左边的模型是iSCSI存储的整个数据流动模型，右边的是FCSAN的模型，通过这个图可以清晰地看出iSCSI存储和FC光纤存储的对应关系。从模型架构的角度来看，iSCSI驱动器结合了主机的TCP/IP协议栈、网络驱动器和网卡，提供了与SCSI/FC驱动器一样的功能。尽量用单独的网络来使用iSCSI存储。3.02iSCSI数据访问：iSCSI存储分为服务器端（targets）和客户端（initiators），客户端发送SCSI命令到远程的存储设备端（服务器端），iSCSI使用的是TCP/IP协议，默认使用TCP的3260端口。客户端：-通过discovery程序来请求远程的块设备；-客户端必须安装了iscsi设备驱动器；-要安装iscsi-initiator-utils-*.rpm软件包；服务器端：-发布一个或多个块设备给initiator访问；-从RHEL5.3以后开始支持iSCSI；-需要安装scsi-target-utils-*.rpm软件包；对于每个target来说，主机ID是唯一的，存储块设备的LUNID是由iSCSItarget来分配的。iSCSI驱动器为SCSI请求和回应提供了一个通过IP网络传输的渠道。一旦iSCSI驱动器安装了，主机将会对存储设备做discovery的处理，如下：-iscsi驱动器通过discovery机制请求存储网络中可用的target；-每个iscsitarget发送可用的iscsitarget名称到iscsi驱动器；-iscsitarget接受客户端登入，并且给客户端发送targetidentitier作为确认；-iscsi驱动器查询target端的设备信息；-target端回复相关的设备信息；-iscsi驱动器为这些可用的target设备创建一个表；一旦这个表创建完成，iscsitarget端对于主机来说就像直连了一个存储设备一样是可用的。3.03iSCSI驱动器的特点：对包头和数据摘要支持加密：iSCSI协议在iSCSI数据包上定义了一个32位的CRC摘要来保护数据的传输，因为16位的校验值用于TCP数据传输显然太过弱了，所以需要更强壮的加密来保证远距离的数据传输安全。双向的CHAP（握手认证协议）认证：用于对target端做访问控制，并且用以确定客户端的可靠连接。支持R2T（ready-to-transfer）流控制：用于target端通信流控制的一种类型。支持多路径：iSCSI的target端通过多路径的使用来实现自动的failover错误轮转的机制。服务器端的discovery广播机制：一种驱动器可以给可用的target提交请求的机制。动态的targetdiscovery机制：可用的target信息可以动态的改变。为入口和target改变的异步事件通知：在target可以和initiator以异步的信息通信时发生的变化。快速数据支持：通过iSCSI命令PDU（ProtocolDataUnit）发送一个未请求的数据的能力。动态的驱动器重配置：在initiator端做任何修改都不需要重启任何iSCSI的会话。重启后自动挂载iSCSI：要保证网络的畅通，不然开机自启动也挂载不起来。3.0.4iSCSI设备的命名和挂载：iSCSI驱动器为每个iSCSI设备使用默认的内核名，Linux内核在发现了iSCSI设备后将动态地分配SCSI设备名，但是系统重启之后命名将可能发生变化，SCSI命令可能发送到错误的逻辑单元。持久的设备命名可以使用UDEV，设备唯一的UUID以及设备卷标，通常为了开机后自动挂载iSCSI上的文件系统，都会将iSCSI设备挂载信息写入到/etc/fstab中，但必须加上_netdev参数，没有加入此参数的话，rc.sysinit会在系统的网络服务启动之前尝试去挂载iSCSI设备，此时挂载必然是失败的。3.05iSCSI服务器端的命名：iSCSI在target端对要发布出去的设备有专门的命名IQN（iSCSIQualifiedName），而且IQN必须在全局是唯一的。IQN命名的格式：iqn...[:]例如：iqn.2011-01.com.example.sales:oracle.rac.disk23.06配置iSCSI服务器端：首先是安装scsi-target-...
