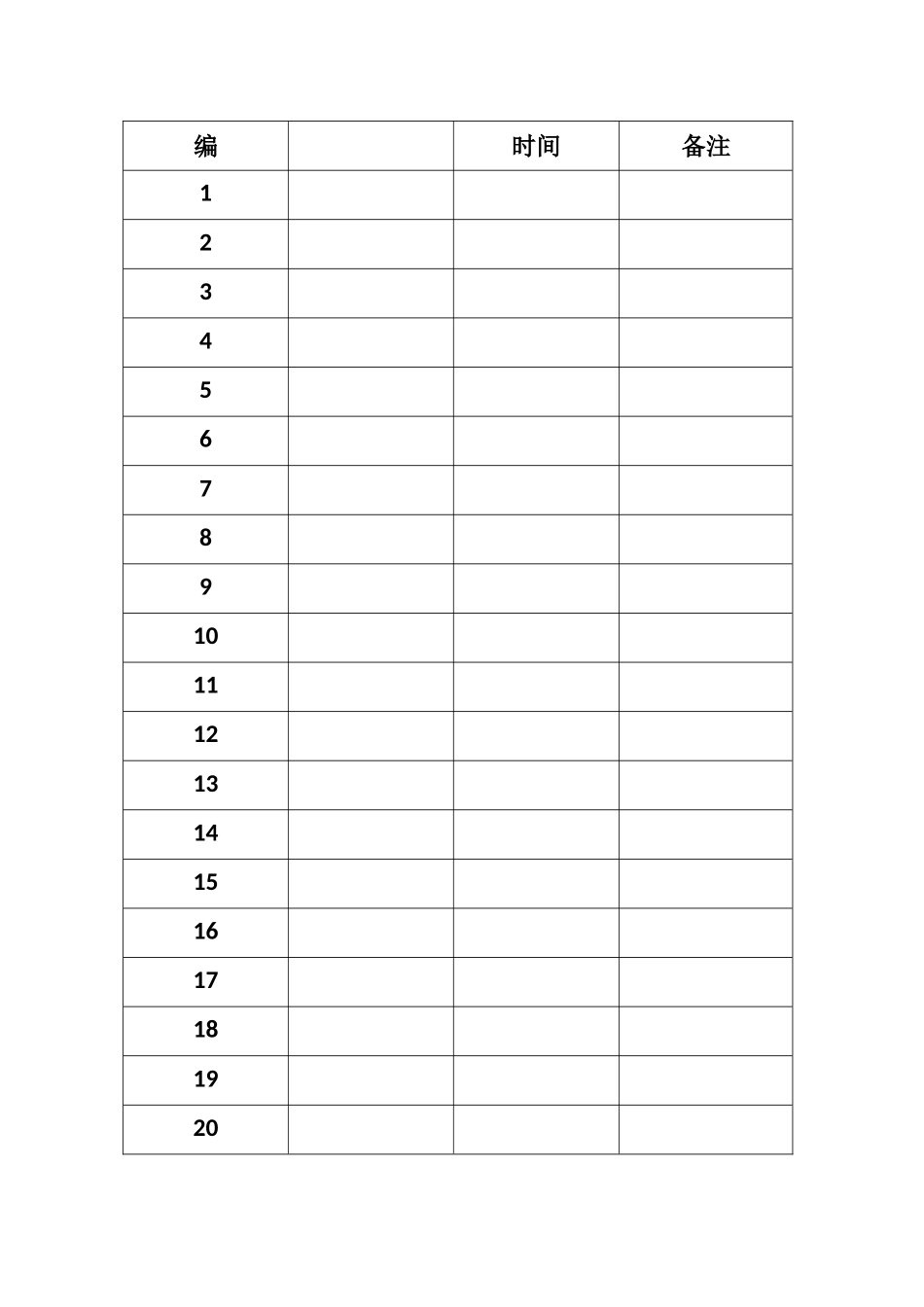

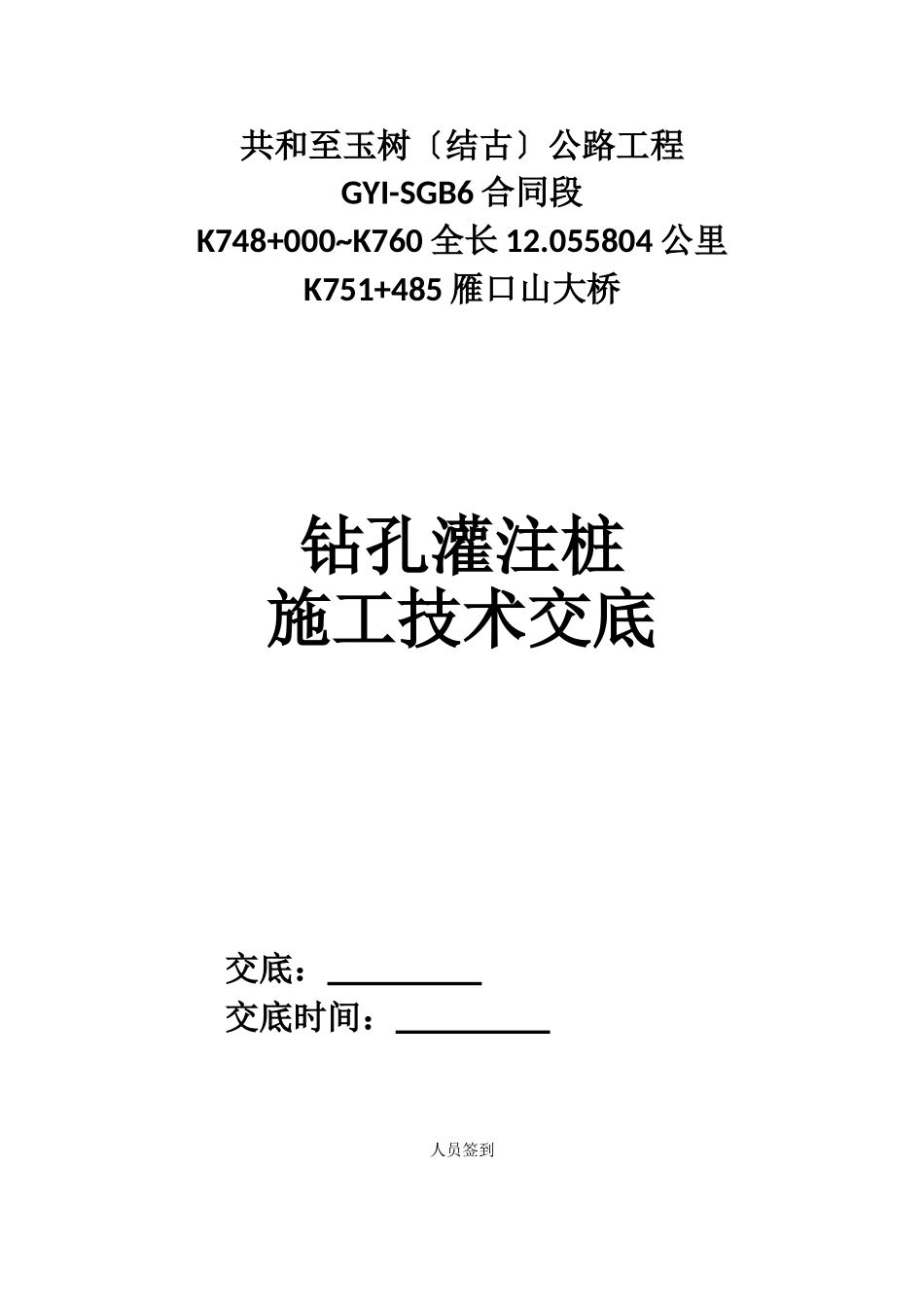

共和至玉树〔结古〕公路工程GYI-SGB6合同段K748+000~K760全长12.055804公里K751+485雁口山大桥钻孔灌注桩施工技术交底交底：交底时间：人员签到编时间备注1234567891011121314151617181920灌注桩根底机械钻孔技术交底工程概况雁口山大桥全长367米桩基采用C30混凝土。共有桩基42根其中φ1200桩基16根、φ1500桩基32根、φ1600桩基36根。一、施工要求1.施工场地应能满足钻孔机及其他机械作业的要求。旱地区域地基应平整、坚实；浅水区域应采用筑岛施工；山丘地区应平整机械作业平台作业平台应根据施工荷载、桥梁设计要求、工程地质状况进展施工设计。2.同时钻孔施工的相邻桩孔净距不得小于5m；两桩〔地下部)之间净距小于5m时待一桩所浇筑的混凝土强度达5MPa后方可进展另桩钻孔施工。3.泥浆护壁成孔时孔口应设护筒；埋设护筒后至钻孔之前应在孔口设护栏和平安标志。4.护壁泥浆原料应为性能合格的黏土或其他符合环保要求的材料；现场应设泥浆沉淀池泥浆残渣应及时清理并妥善处理不得随意排放污染环境；泥浆不断循环使用过程中应加强理始终保持泥浆性能符合要求；泥浆沉淀池周围应设防护栏杆和平安标志。5.旱地和浅水域护筒埋深不宜小于原地面以下1.5m；砂性土应将护筒周围50cm～80cm和护筒底50cm范围内换填并夯实粘性土。6.护筒应巩固、不漏水内壁平滑、无凸起；护筒顶端高程应高于地下水位或施工间的河湖水位2.0m以上旱地钻孔护筒顶端高程应高出地面30cm；护筒内径应比孔径大20cm以上。7.钻孔作业要求：(1)施工场地应平整、坚实；现场应划定作业区非施工人员制止入内。(2)钻孔应连续作业建立交接班制并形成；施工中严禁人员进入孔内作业。(3)使用全套钻机钻孔时配合起重机安套人员应待套吊至安装位置方可靠近套辅助就位安装螺栓；拆套时应待被拆节吊牢前方可撤除螺栓。(4)钻孔作业生坍孔和护筒周围冒浆等故障时必须立即停钻；钻机有倒塌危险时必须立即将人员和钻机撤至平安位置经技术处理并确认平安后方可继续作业。(5)成孔后或因故停钻时应将钻具提至孔外置于地面上关机、断电并应保持孔内护壁措施有效孔口应采取防护措施。(6)冲抓钻机钻孔当钻头提至接近护筒上口时应减速、平稳提升不得碰撞护筒作业人员不得靠近护筒钻具出土范围内严禁有人。(7)钻机运行中作业人员应位于平安处严禁人员靠近和触摸钻杆；钻具悬空时严禁下方有人。(8)钻孔过程中应经常检查钻渣并与地质剖面图核对发现不符时应及时采取平安技术措施。(9)正、反循环钻机钻孔均应减压钻进即钻机的吊钩应始终承受部钻具质量防止弯孔、斜孔或扩孔。8、桩基成孔后必须测量孔深、孔位只有确认满足设计要求后才能灌注混凝土各项规定和允许偏向如下：轴线偏向：单桩为50mm倾斜度：小于1100钻孔灌注桩的清底系数M0=0.7控制孔底沉渣厚度要求：摩擦桩：d≤1.5米时,t≤200mm：d>1.5米时t≤300mm且0.1
