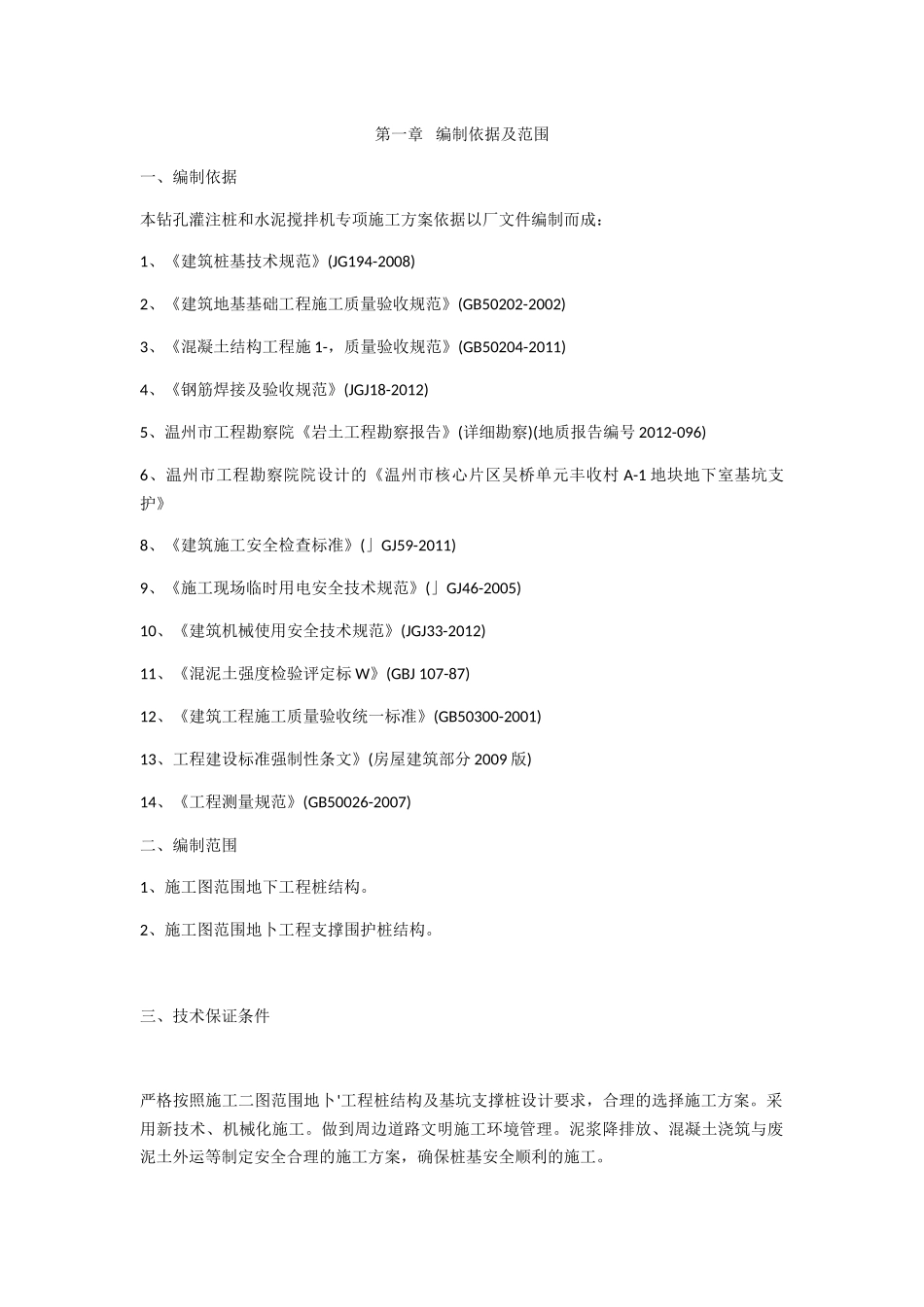

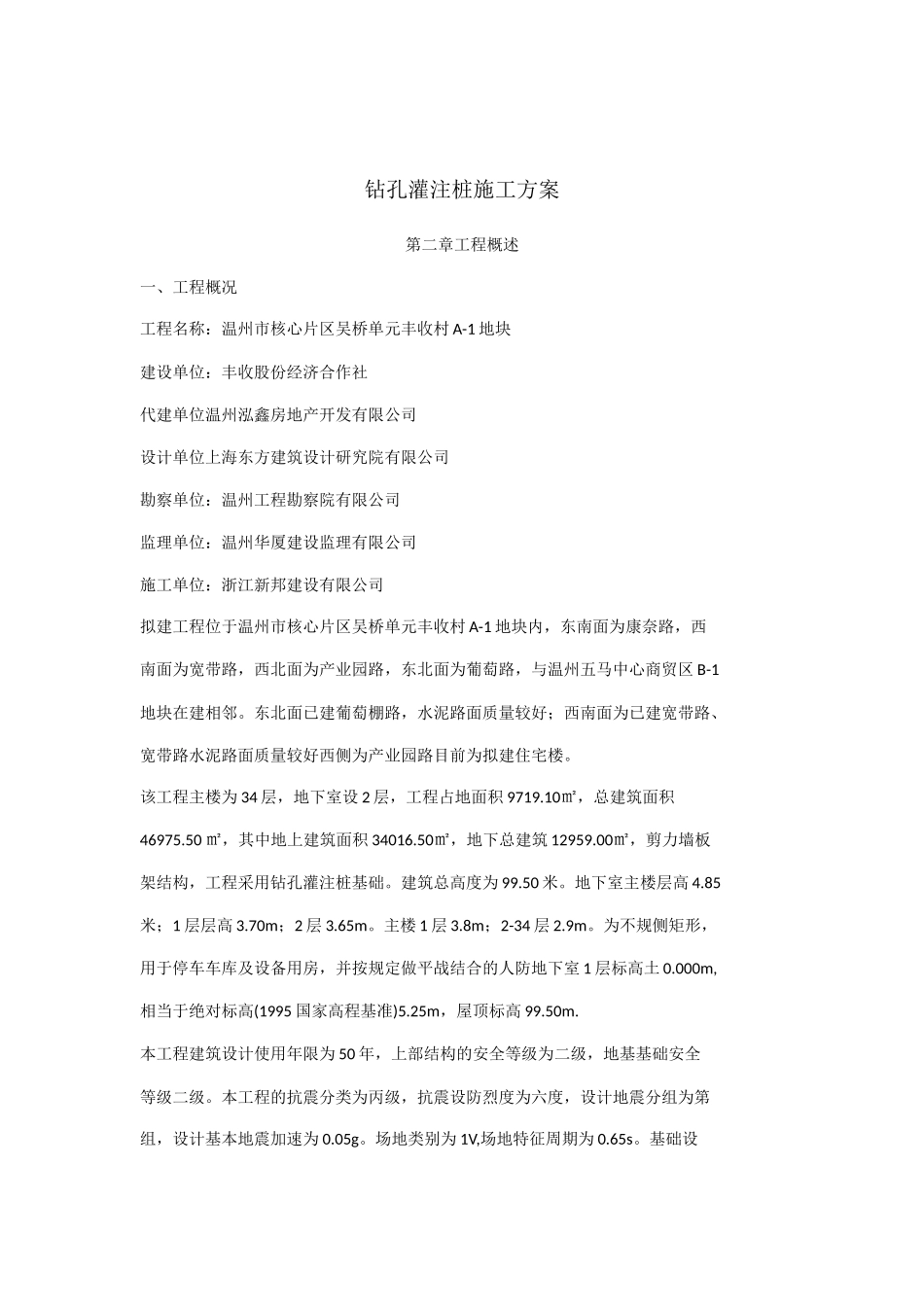

第一章编制依据及范围一、编制依据本钻孔灌注桩和水泥搅拌机专项施工方案依据以厂文件编制而成：1、《建筑桩基技术规范》(JG194-2008)2、《建筑地基基础工程施工质量验收规范》(GB50202-2002)3、《混凝土结构工程施1-，质量验收规范》(GB50204-2011)4、《钢筋焊接及验收规范》(JGJ18-2012)5、温州市工程勘察院《岩土工程勘察报告》(详细勘察)(地质报告编号2012-096)6、温州市工程勘察院院设计的《温州市核心片区吴桥单元丰收村A-1地块地下室基坑支护》8、《建筑施工安全检查标准》(」GJ59-2011)9、《施工现场临时用电安全技术规范》(」GJ46-2005)10、《建筑机械使用安全技术规范》(JGJ33-2012)11、《混泥土强度检验评定标W》(GBJ107-87)12、《建筑工程施工质量验收统一标准》(GB50300-2001)13、工程建设标准强制性条文》(房屋建筑部分2009版)14、《工程测量规范》(GB50026-2007)二、编制范围1、施工图范围地下工程桩结构。2、施工图范围地卜工程支撑围护桩结构。三、技术保证条件严格按照施工二图范围地卜'工程桩结构及基坑支撑桩设计要求，合理的选择施工方案。采用新技术、机械化施工。做到周边道路文明施工环境管理。泥浆降排放、混凝土浇筑与废泥土外运等制定安全合理的施工方案，确保桩基安全顺利的施工。钻孔灌注桩施工方案第二章工程概述一、工程概况工程名称：温州市核心片区吴桥单元丰收村A-1地块建设单位：丰收股份经济合作社代建单位温州泓鑫房地产开发有限公司设计单位上海东方建筑设计研究院有限公司勘察单位：温州工程勘察院有限公司监理单位：温州华厦建设监理有限公司施工单位：浙江新邦建设有限公司拟建工程位于温州市核心片区吴桥单元丰收村A-1地块内，东南面为康奈路，西南面为宽带路，西北面为产业园路，东北面为葡萄路，与温州五马中心商贸区B-1地块在建相邻。东北面已建葡萄棚路，水泥路面质量较好；西南面为已建宽带路、宽带路水泥路面质量较好西侧为产业园路目前为拟建住宅楼。该工程主楼为34层，地下室设2层，工程占地面积9719.10㎡，总建筑面积46975.50㎡，其中地上建筑面积34016.50㎡，地下总建筑12959.00㎡，剪力墙板架结构，工程采用钻孔灌注桩基础。建筑总高度为99.50米。地下室主楼层高4.85米；1层层高3.70m；2层3.65m。主楼1层3.8m；2-34层2.9m。为不规侧矩形，用于停车车库及设备用房，并按规定做平战结合的人防地下室1层标高土0.000m,相当于绝对标高(1995国家高程基准)5.25m，屋顶标高99.50m.本工程建筑设计使用年限为50年，上部结构的安全等级为二级，地基基础安全等级二级。本工程的抗震分类为丙级，抗震设防烈度为六度，设计地震分组为第组，设计基本地震加速为0.05g。场地类别为1V,场地特征周期为0.65s。基础设计等级乙级，地下工程防水等级为二级。住宅为剪力墙结构体系，其中剪力墙为三级抗震等级，车库部分为剪力墙、框架结构体系，其中剪力墙、框架为四级抗震等级。地下室车库部分为六级人防地下室，抗震等级同底层结构。本工程场地为无液化场地。核心筒采用2台电梯，普通电梯二台，消防电梯二台，每层设直跑消防楼梯。整个工程的桩基均采用钻孔灌注。二、桩基工程工期为100日历天。三、工程地质情况及设计要求1、本工程采用端承摩擦型机械钻孔灌注桩，采用反循环清孔，孔底沉渣厚度不大于50mm，桩身混凝土保护层为50mm，桩顶超灌混凝土长度大于1.5米，粒径为φ600,294根，设计桩尖进入⑤-2层粉质粘土层为持力层，按照桩长控制，设计有效桩长52米，φ800,233根，共计527根。设计桩尖进入⑥-2层粉质粘土层为持力层，按照桩长控制，设计有效桩长80米。基坑围护支撑桩φ900@1100,354根，设计桩尖进入③-2层粘土层为持力层，按照桩长控制，设计有效校长26～27米。水泥搅拌桩(双轴)φ700@500,2546根。设计有效桩顶-9.35米。2、桩基设计情况见下表桩径（mm）桩长（m）钢筋笼情况桩类型桩数（根）持力层状况长度钢筋60052通长14φ25；箍筋φ8@200加密区5d抗拔桩294⑤-2层粉质粘土层80080通长12φ18箍筋φ8@200加密区5d抗压桩225⑥-2层粉质粘土层80080通长25φ18箍筋φ8@200加密区5d抗拔桩8⑥-2层粉质粘土层90026-27通长18φ25箍φ8@150加强箍φ...
