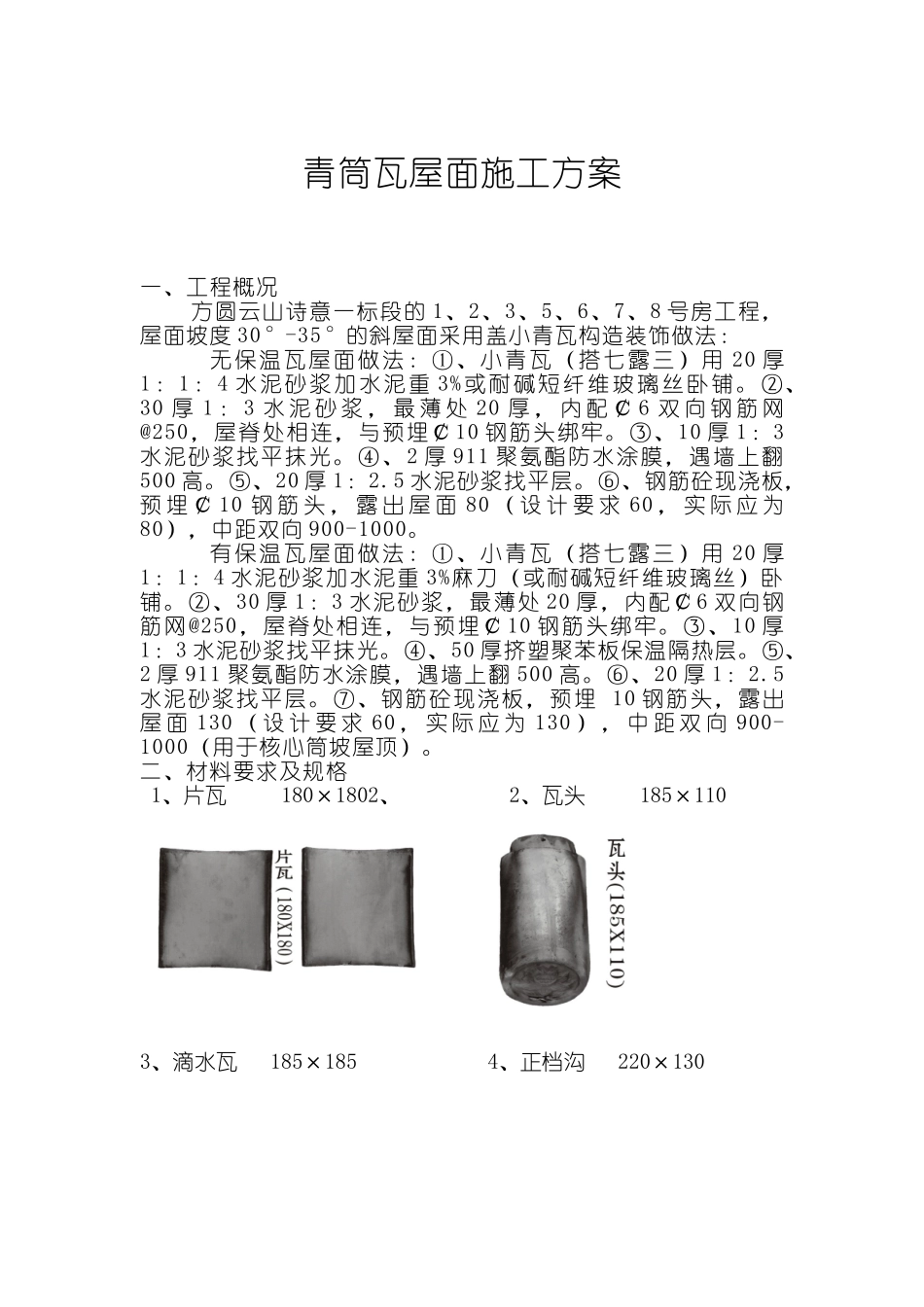

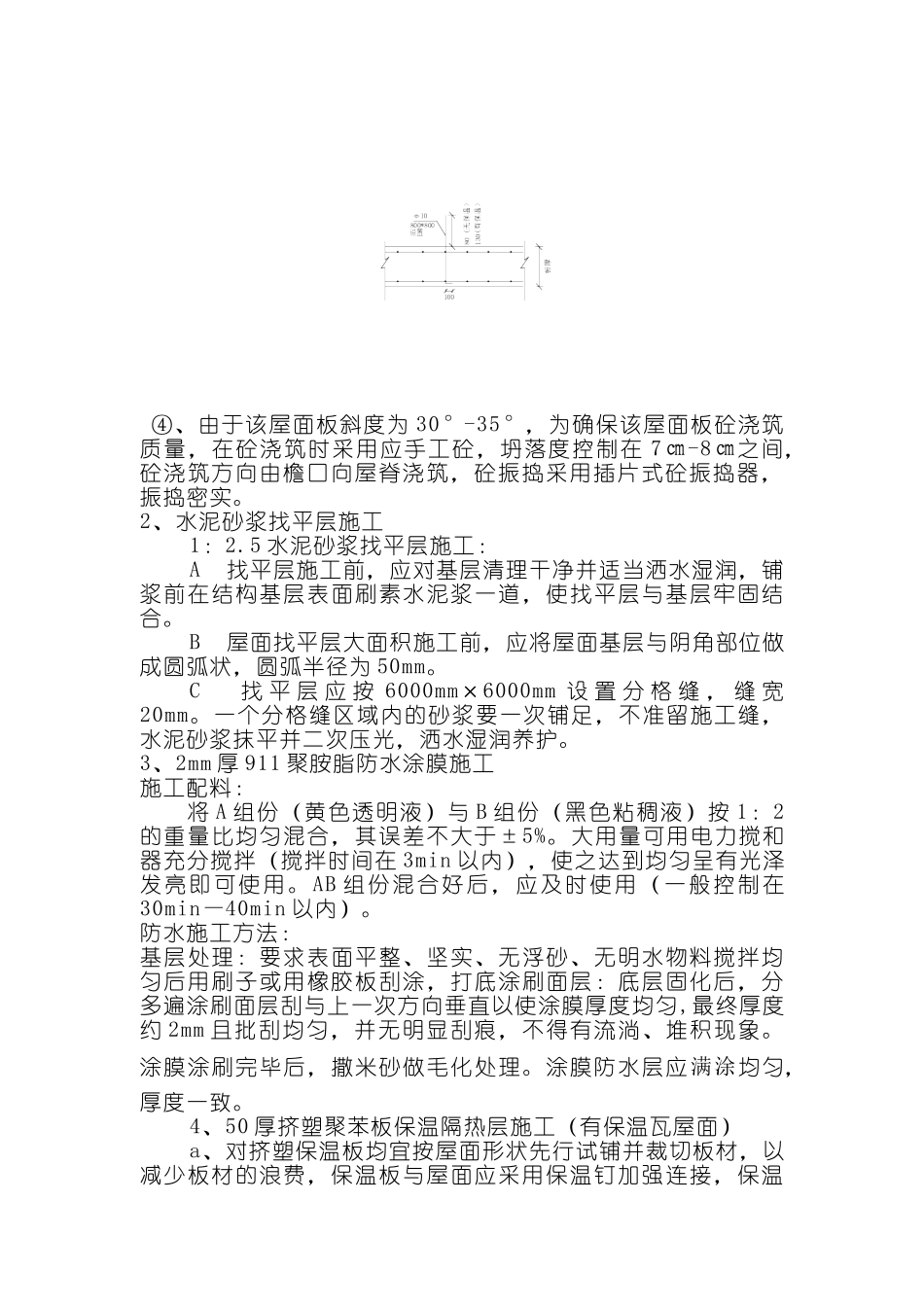

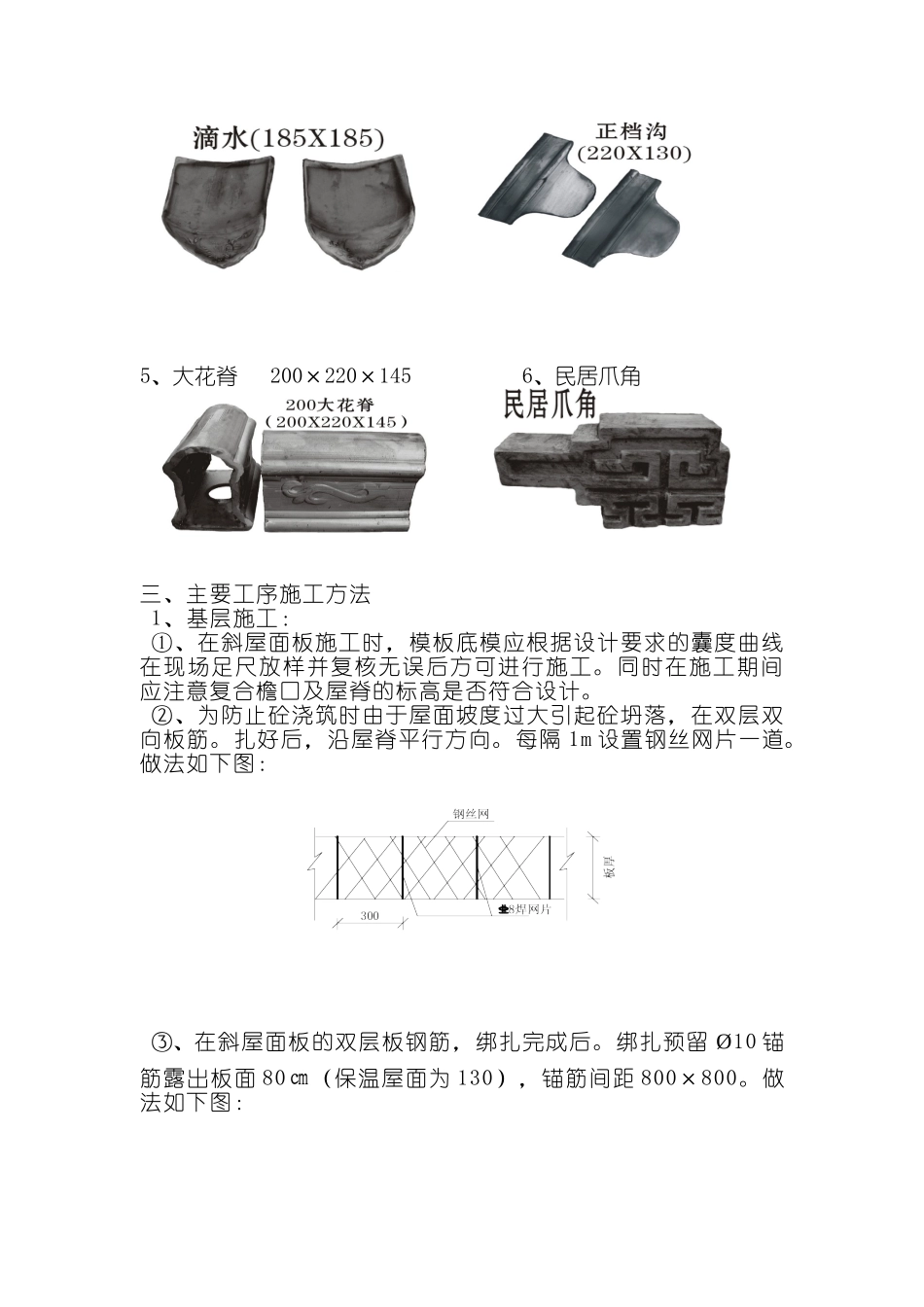

青筒瓦屋面施工方案一、工程概况方圆云山诗意一标段的1、2、3、5、6、7、8号房工程，屋面坡度30°-35°的斜屋面采用盖小青瓦构造装饰做法：无保温瓦屋面做法：①、小青瓦（搭七露三）用20厚1：1：4水泥砂浆加水泥重3%或耐碱短纤维玻璃丝卧铺。②、30厚1：3水泥砂浆，最薄处20厚，内配￠6双向钢筋网@250，屋脊处相连，与预埋￠10钢筋头绑牢。③、10厚1：3水泥砂浆找平抹光。④、2厚911聚氨酯防水涂膜，遇墙上翻500高。⑤、20厚1：2.5水泥砂浆找平层。⑥、钢筋砼现浇板，预埋￠10钢筋头，露出屋面80（设计要求60，实际应为80），中距双向900-1000。有保温瓦屋面做法：①、小青瓦（搭七露三）用20厚1：1：4水泥砂浆加水泥重3%麻刀（或耐碱短纤维玻璃丝）卧铺。②、30厚1：3水泥砂浆，最薄处20厚，内配￠6双向钢筋网@250，屋脊处相连，与预埋￠10钢筋头绑牢。③、10厚1：3水泥砂浆找平抹光。④、50厚挤塑聚苯板保温隔热层。⑤、2厚911聚氨酯防水涂膜，遇墙上翻500高。⑥、20厚1：2.5水泥砂浆找平层。⑦、钢筋砼现浇板，预埋10钢筋头，露出屋面130（设计要求60，实际应为130），中距双向900-1000（用于核心筒坡屋顶）。二、材料要求及规格1、片瓦180×1802、2、瓦头185×1103、滴水瓦185×1854、正档沟220×1305、大花脊200×220×1456、民居爪角三、主要工序施工方法1、基层施工：①、在斜屋面板施工时，模板底模应根据设计要求的囊度曲线在现场足尺放样并复核无误后方可进行施工。同时在施工期间应注意复合檐口及屋脊的标高是否符合设计。②、为防止砼浇筑时由于屋面坡度过大引起砼坍落，在双层双向板筋。扎好后，沿屋脊平行方向。每隔1m设置钢丝网片一道。做法如下图：③、在斜屋面板的双层板钢筋，绑扎完成后。绑扎预留Ø10锚筋露出板面80㎝（保温屋面为130），锚筋间距800×800。做法如下图：④、由于该屋面板斜度为30°-35°，为确保该屋面板砼浇筑质量，在砼浇筑时采用应手工砼，坍落度控制在7㎝-8㎝之间，砼浇筑方向由檐口向屋脊浇筑，砼振捣采用插片式砼振捣器，振捣密实。2、水泥砂浆找平层施工1：2.5水泥砂浆找平层施工：A找平层施工前，应对基层清理干净并适当洒水湿润，铺浆前在结构基层表面刷素水泥浆一道，使找平层与基层牢固结合。B屋面找平层大面积施工前，应将屋面基层与阴角部位做成圆弧状，圆弧半径为50mm。C找平层应按6000mm×6000mm设置分格缝，缝宽20mm。一个分格缝区域内的砂浆要一次铺足，不准留施工缝，水泥砂浆抹平并二次压光，洒水湿润养护。3、2mm厚911聚胺脂防水涂膜施工施工配料：将A组份（黄色透明液）与B组份（黑色粘稠液）按1：2的重量比均匀混合，其误差不大于±5%。大用量可用电力搅和器充分搅拌（搅拌时间在3min以内），使之达到均匀呈有光泽发亮即可使用。AB组份混合好后，应及时使用（一般控制在30min—40min以内）。防水施工方法：基层处理：要求表面平整、坚实、无浮砂、无明水物料搅拌均匀后用刷子或用橡胶板刮涂，打底涂刷面层：底层固化后，分多遍涂刷面层刮与上一次方向垂直以使涂膜厚度均匀,最终厚度约2mm且批刮均匀，并无明显刮痕，不得有流淌、堆积现象。涂膜涂刷完毕后，撒米砂做毛化处理。涂膜防水层应满涂均匀，厚度一致。4、50厚挤塑聚苯板保温隔热层施工（有保温瓦屋面）a、对挤塑保温板均宜按屋面形状先行试铺并裁切板材，以减少板材的浪费，保温板与屋面应采用保温钉加强连接，保温钉间距@500。b、相邻两幅板接缝应相错半幅或500mm以上；若分层铺设，其上下层接缝也应相互错开，保温板与屋面c、要求铺设紧密、平稳、无滑移，拼缝严实，相邻板的板缝按要求错开。板缝宜采用50mm宽的胶带纸封缝。d、施工挤塑保温板保温板时，一般宜铺设至女儿墙边；若遇天沟，板材宜铺至天沟边约50mm。成品保护:a、屋面施工人员必须穿软底鞋，防止刺破防水层和碰损保温板。b、吊罐、料斗等应避免冲击保温板。5、30厚1：3水泥砂浆，内配￠6双向钢丝网@250。6、青筒瓦屋面施工A、瓦的加固由于本工程为高层建筑瓦屋面且青筒瓦块料面积小，易受风雨雪的影响而掉落。为保证工程的安全性，施工时须对每片瓦增加连接加固处理。以保证其安全性。材料的要求...
