桥梁钻孔桩基础施工技术交底书1VIP免费

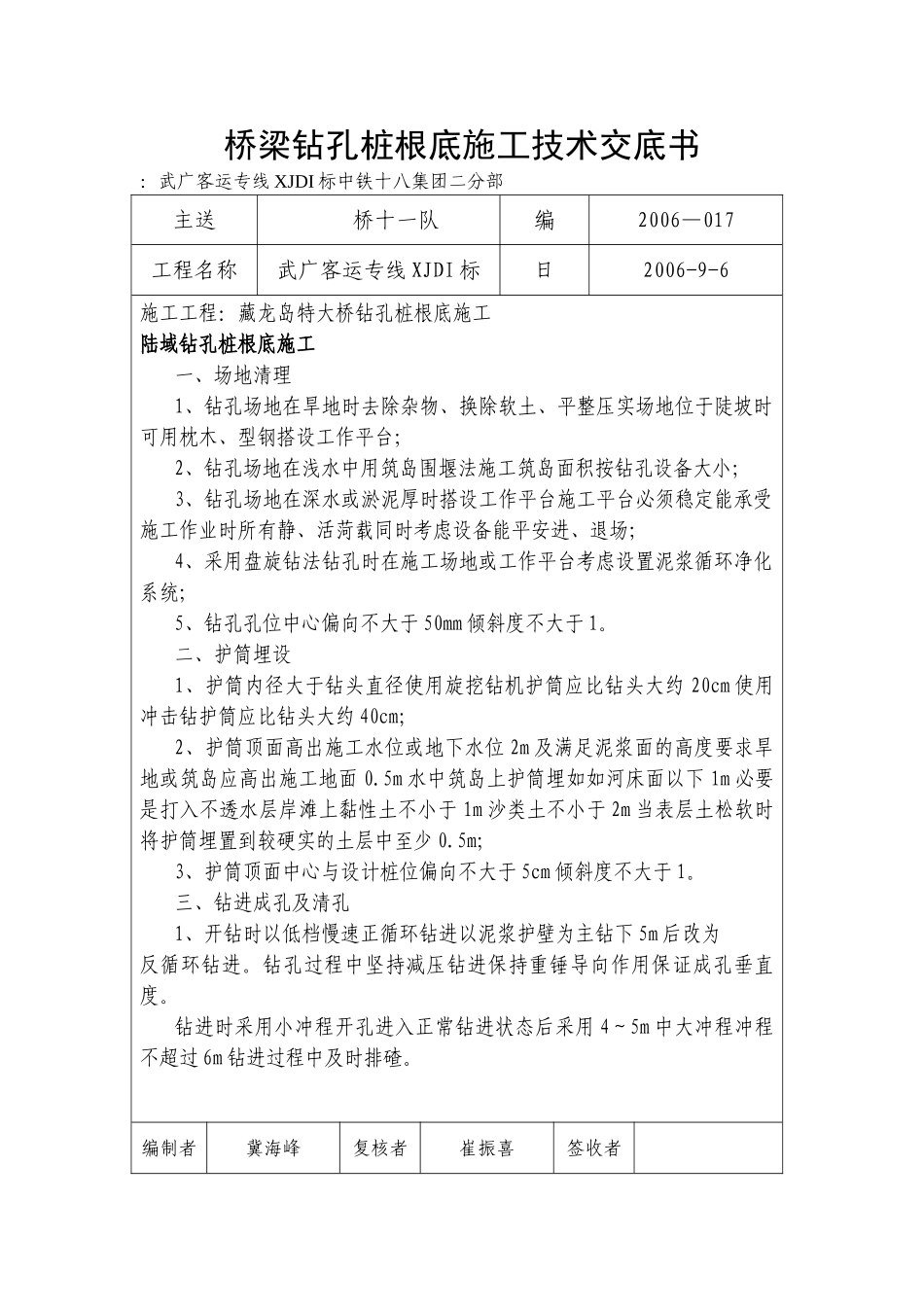

桥梁钻孔桩基础施工技术交底书1_第1页
1/5

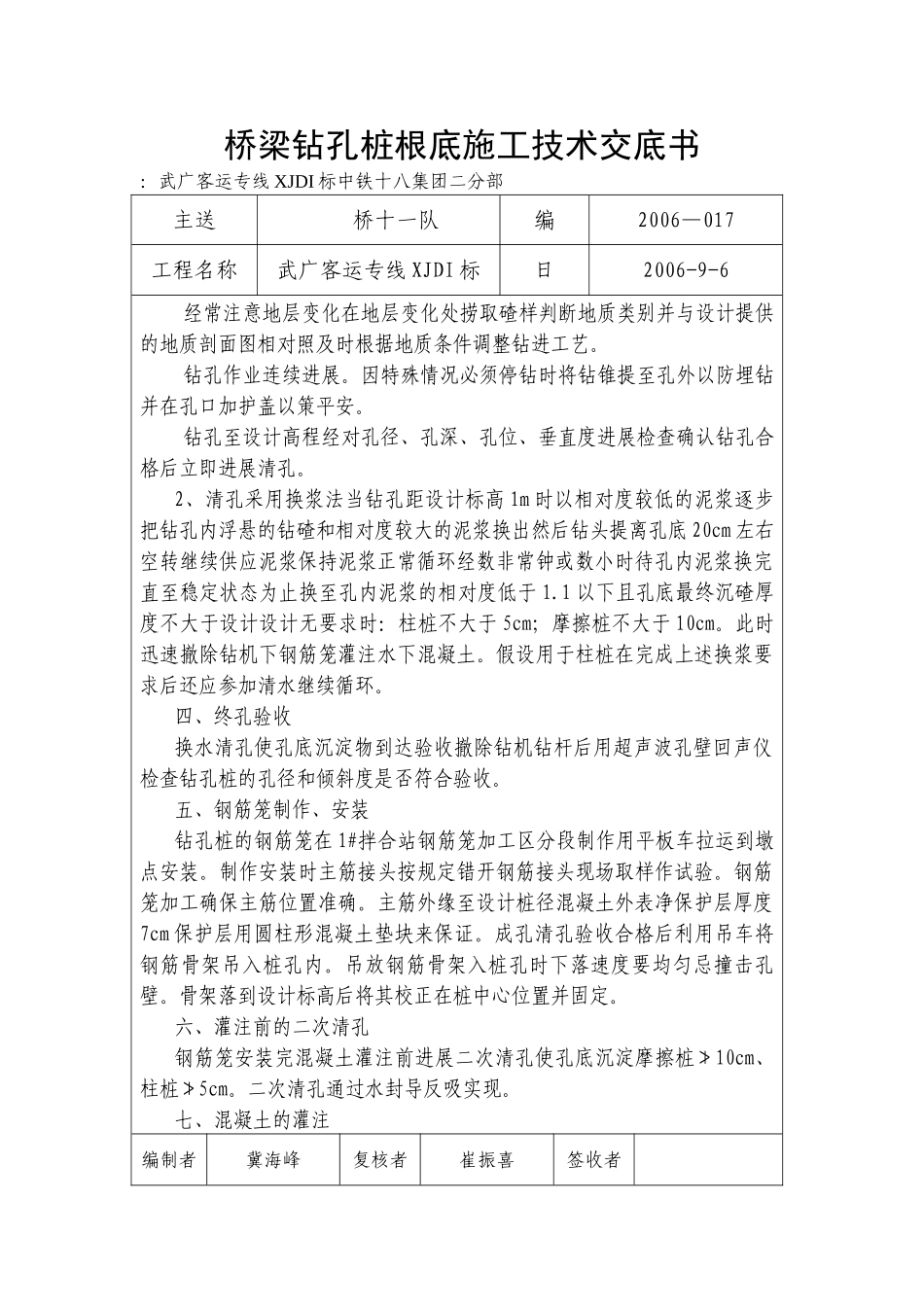

桥梁钻孔桩基础施工技术交底书1_第2页
2/5

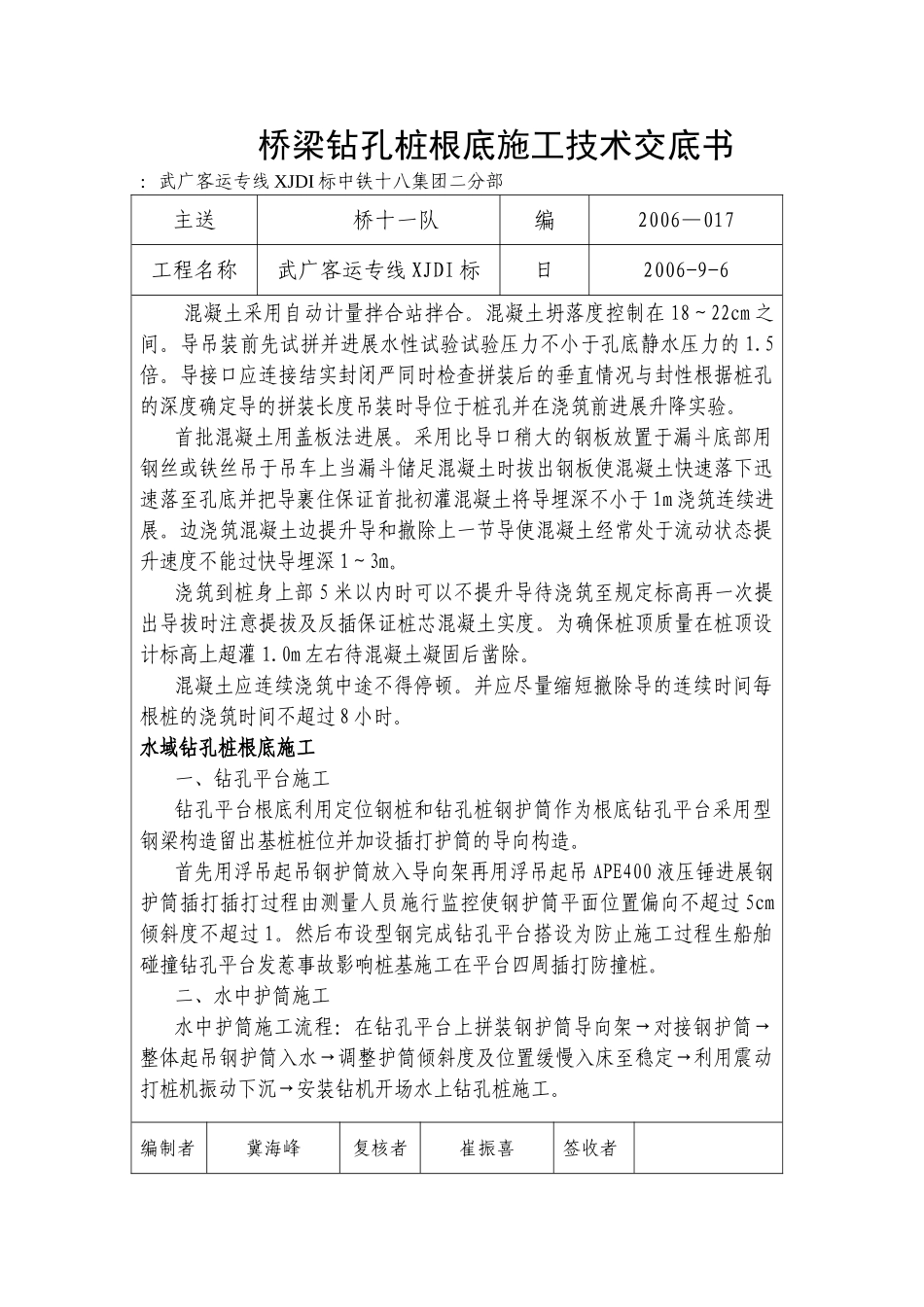

桥梁钻孔桩基础施工技术交底书1_第3页
3/5
桥梁钻孔桩根底施工技术交底书:武广客运专线XJDI标中铁十八集团二分部主送桥十一队编2006—017工程名称武广客运专线XJDI标日2006-9-6施工工程:藏龙岛特大桥钻孔桩根底施工陆域钻孔桩根底施工一、场地清理1、钻孔场地在旱地时去除杂物、换除软土、平整压实场地位于陡坡时可用枕木、型钢搭设工作平台;2、钻孔场地在浅水中用筑岛围堰法施工筑岛面积按钻孔设备大小;3、钻孔场地在深水或淤泥厚时搭设工作平台施工平台必须稳定能承受施工作业时所有静、活菏载同时考虑设备能平安进、退场;4、采用盘旋钻法钻孔时在施工场地或工作平台考虑设置泥浆循环净化系统;5、钻孔孔位中心偏向不大于50mm倾斜度不大于1。二、护筒埋设1、护筒内径大于钻头直径使用旋挖钻机护筒应比钻头大约20cm使用冲击钻护筒应比钻头大约40cm;2、护筒顶面高出施工水位或地下水位2m及满足泥浆面的高度要求旱地或筑岛应高出施工地面0.5m水中筑岛上护筒埋如如河床面以下1m必要是打入不透水层岸滩上黏性土不小于1m沙类土不小于2m当表层土松软时将护筒埋置到较硬实的土层中至少0.5m;3、护筒顶面中心与设计桩位偏向不大于5cm倾斜度不大于1。三、钻进成孔及清孔1、开钻时以低档慢速正循环钻进以泥浆护壁为主钻下5m后改为反循环钻进。钻孔过程中坚持减压钻进保持重锤导向作用保证成孔垂直度。钻进时采用小冲程开孔进入正常钻进状态后采用4~5m中大冲程冲程不超过6m钻进过程中及时排碴。编制者冀海峰复核者崔振喜签收者桥梁钻孔桩根底施工技术交底书:武广客运专线XJDI标中铁十八集团二分部主送桥十一队编2006—017工程名称武广客运专线XJDI标日2006-9-6经常注意地层变化在地层变化处捞取碴样判断地质类别并与设计提供的地质剖面图相对照及时根据地质条件调整钻进工艺。钻孔作业连续进展。因特殊情况必须停钻时将钻锥提至孔外以防埋钻并在孔口加护盖以策平安。钻孔至设计高程经对孔径、孔深、孔位、垂直度进展检查确认钻孔合格后立即进展清孔。2、清孔采用换浆法当钻孔距设计标高1m时以相对度较低的泥浆逐步把钻孔内浮悬的钻碴和相对度较大的泥浆换出然后钻头提离孔底20cm左右空转继续供应泥浆保持泥浆正常循环经数非常钟或数小时待孔内泥浆换完直至稳定状态为止换至孔内泥浆的相对度低于1.1以下且孔底最终沉碴厚度不大于设计设计无要求时:柱桩不大于5cm;摩擦桩不大于10cm。此时迅速撤除钻机下钢筋笼灌注水下混凝土。假设用于柱桩在完成上述换浆要求后还应参加清水继续循环。四、终孔验收换水清孔使孔底沉淀物到达验收撤除钻机钻杆后用超声波孔壁回声仪检查钻孔桩的孔径和倾斜度是否符合验收。五、钢筋笼制作、安装钻孔桩的钢筋笼在1#拌合站钢筋笼加工区分段制作用平板车拉运到墩点安装。制作安装时主筋接头按规定错开钢筋接头现场取样作试验。钢筋笼加工确保主筋位置准确。主筋外缘至设计桩径混凝土外表净保护层厚度7cm保护层用圆柱形混凝土垫块来保证。成孔清孔验收合格后利用吊车将钢筋骨架吊入桩孔内。吊放钢筋骨架入桩孔时下落速度要均匀忌撞击孔壁。骨架落到设计标高后将其校正在桩中心位置并固定。六、灌注前的二次清孔钢筋笼安装完混凝土灌注前进展二次清孔使孔底沉淀摩擦桩≯10cm、柱桩≯5cm。二次清孔通过水封导反吸实现。七、混凝土的灌注编制者冀海峰复核者崔振喜签收者桥梁钻孔桩根底施工技术交底书:武广客运专线XJDI标中铁十八集团二分部主送桥十一队编2006—017工程名称武广客运专线XJDI标日2006-9-6混凝土采用自动计量拌合站拌合。混凝土坍落度控制在18~22cm之间。导吊装前先试拼并进展水性试验试验压力不小于孔底静水压力的1.5倍。导接口应连接结实封闭严同时检查拼装后的垂直情况与封性根据桩孔的深度确定导的拼装长度吊装时导位于桩孔并在浇筑前进展升降实验。首批混凝土用盖板法进展。采用比导口稍大的钢板放置于漏斗底部用钢丝或铁丝吊于吊车上当漏斗储足混凝土时拔出钢板使混凝土快速落下迅速落至孔底并把导裹住保证首批初灌混凝土将导埋深不小于1m浇筑连续进展。边浇筑混凝土边提升导和撤除上一节导使混凝土经常处于流动状态提升速度不能过快导埋深1~3m。浇筑到桩身上部5米以内时可以不提升...
