桥梁施工组织设计方案

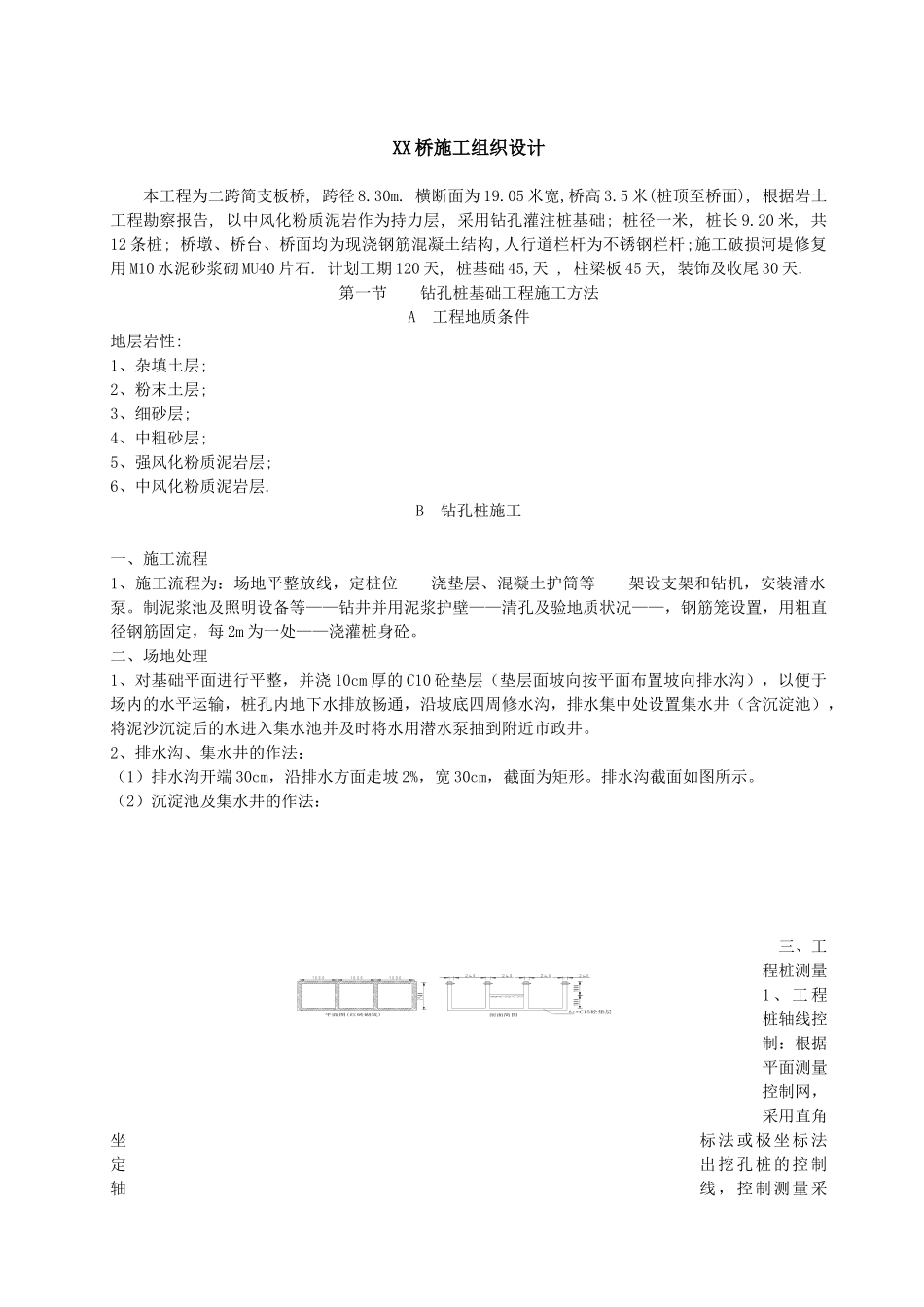

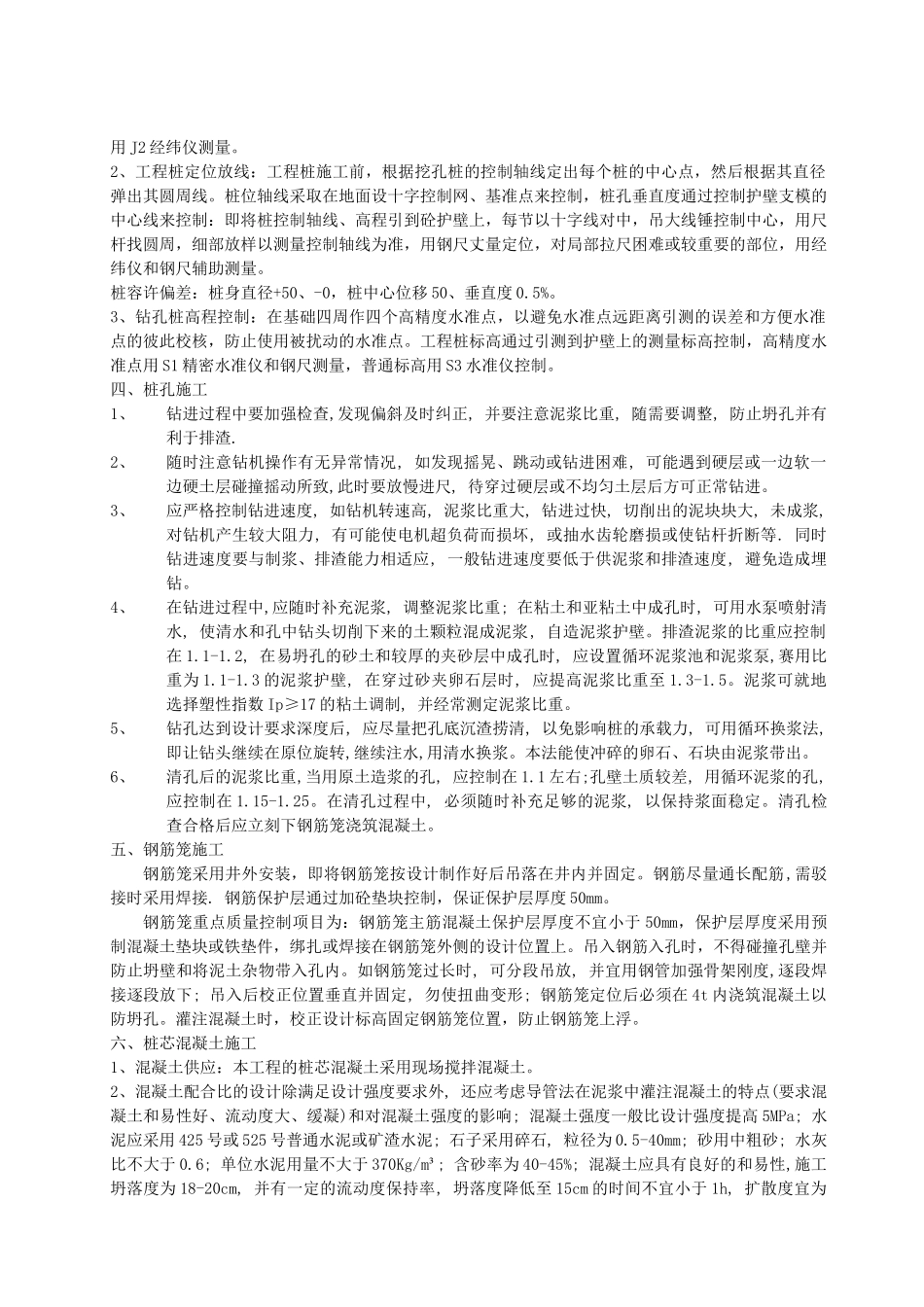

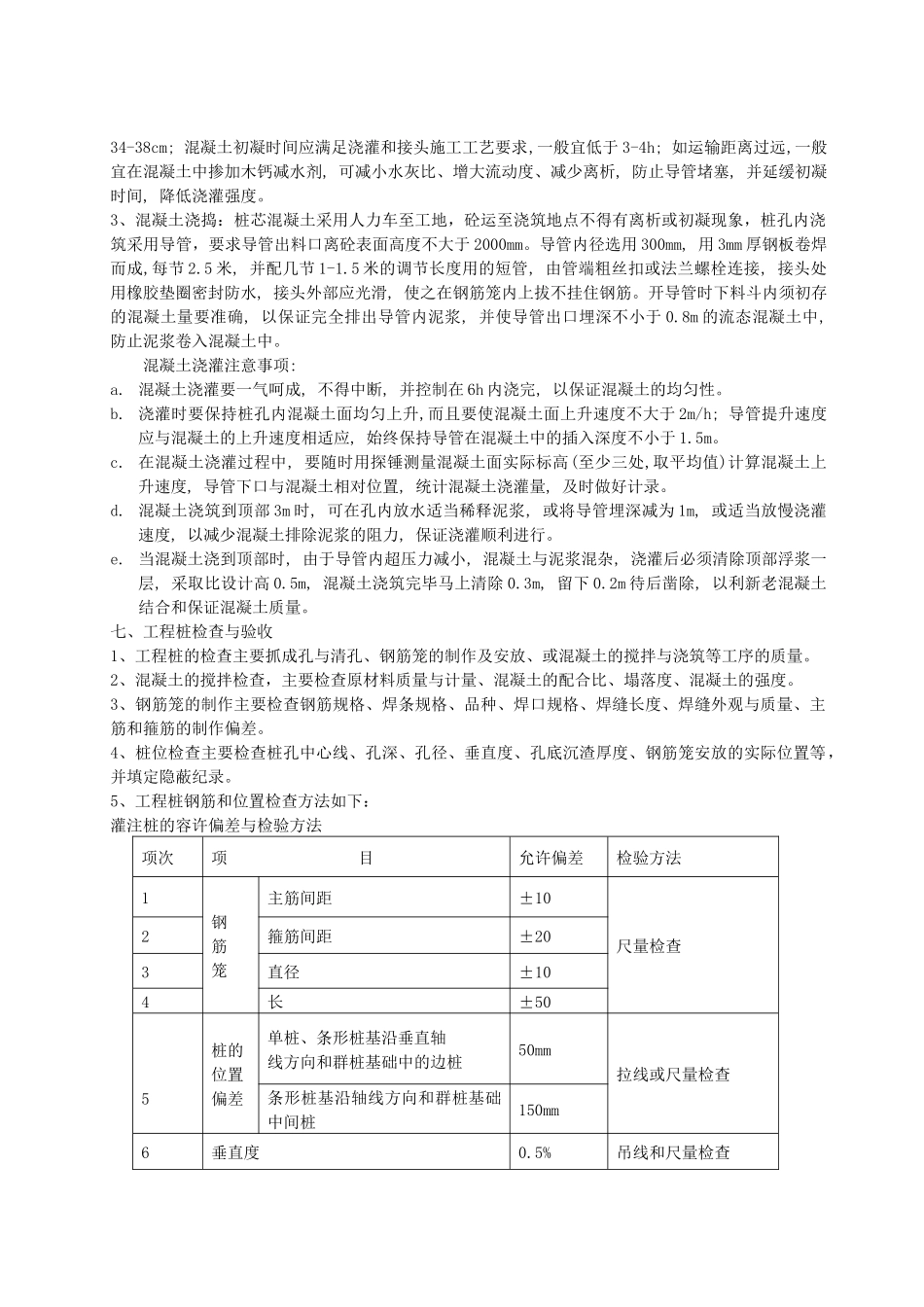

XX 桥施工组织设计本工程为二跨简支板桥, 跨径 8.30m. 横断面为 19.05 米宽,桥高 3.5 米(桩顶至桥面), 根据岩土工程勘察报告, 以中风化粉质泥岩作为持力层, 采用钻孔灌注桩基础; 桩径一米, 桩长 9.20 米, 共12 条桩; 桥墩、桥台、桥面均为现浇钢筋混凝土结构,人行道栏杆为不锈钢栏杆;施工破损河堤修复用 M10 水泥砂浆砌 MU40 片石. 计划工期 120 天, 桩基础 45,天 , 柱梁板 45 天, 装饰及收尾 30 天. 第一节 钻孔桩基础工程施工方法A 工程地质条件地层岩性:1、杂填土层; 2、粉末土层; 3、细砂层;4、中粗砂层;5、强风化粉质泥岩层; 6、中风化粉质泥岩层. B 钻孔桩施工一、施工流程1、施工流程为：场地平整放线，定桩位——浇垫层、混凝土护筒等——架设支架和钻机，安装潜水泵。制泥浆池及照明设备等——钻井并用泥浆护壁——清孔及验地质状况——，钢筋笼设置，用粗直径钢筋固定，每 2m 为一处——浇灌桩身砼。二、场地处理1、对基础平面进行平整，并浇 10cm 厚的 C10 砼垫层（垫层面坡向按平面布置坡向排水沟），以便于场内的水平运输，桩孔内地下水排放畅通，沿坡底四周修水沟，排水集中处设置集水井（含沉淀池），将泥沙沉淀后的水进入集水池并及时将水用潜水泵抽到附近市政井。2、排水沟、集水井的作法：（1）排水沟开端 30cm，沿排水方面走坡 2%，宽 30cm，截面为矩形。排水沟截面如图所示。（2）沉淀池及集水井的作法： 三、工程桩测量1 、 工 程桩轴线控制：根据平面测量控制网，采用直角坐标法或极坐标法定出挖孔桩的控制轴线，控制测量采红砖C15砼垫层平面图(红砖砌筑)剖面简图C15砼垫层用 J2 经纬仪测量。2、工程桩定位放线：工程桩施工前，根据挖孔桩的控制轴线定出每个桩的中心点，然后根据其直径弹出其圆周线。桩位轴线采取在地面设十字控制网、基准点来控制，桩孔垂直度通过控制护壁支模的中心线来控制：即将桩控制轴线、高程引到砼护壁上，每节以十字线对中，吊大线锤控制中心，用尺杆找圆周，细部放样以测量控制轴线为准，用钢尺丈量定位，对局部拉尺困难或较重要的部位，用经纬仪和钢尺辅助测量。桩容许偏差：桩身直径+50、-0，桩中心位移 50、垂直度 0.5%。3、钻孔桩高程控制：在基础四周作四个高精度水准点，以避免水准点远距离引测的误差和方便水准点的彼此校核，防止使用被扰动的水准点。工程桩标高通过引测到护壁上的测量标高控制，高精度水 准点用 S1 精密...
