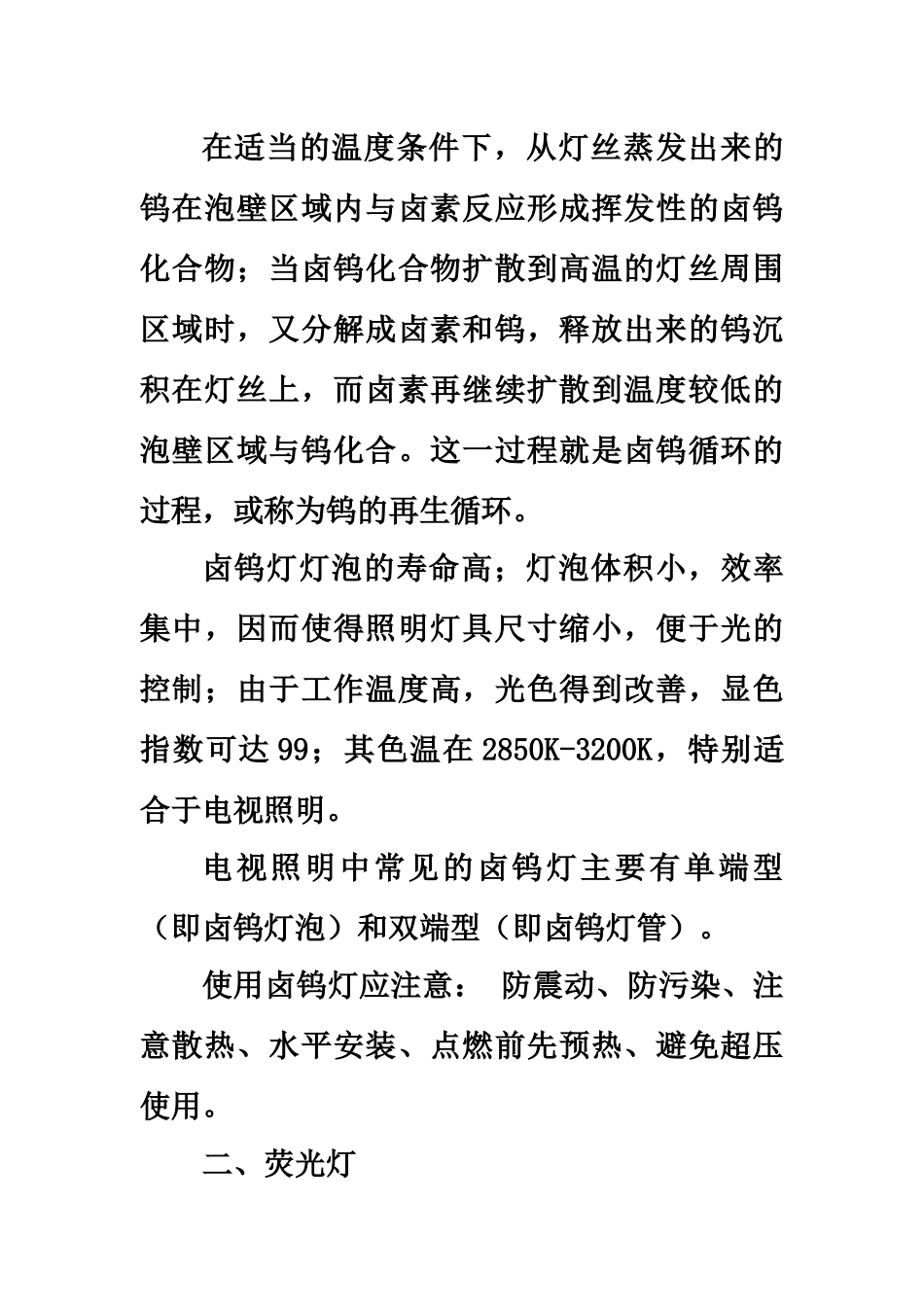

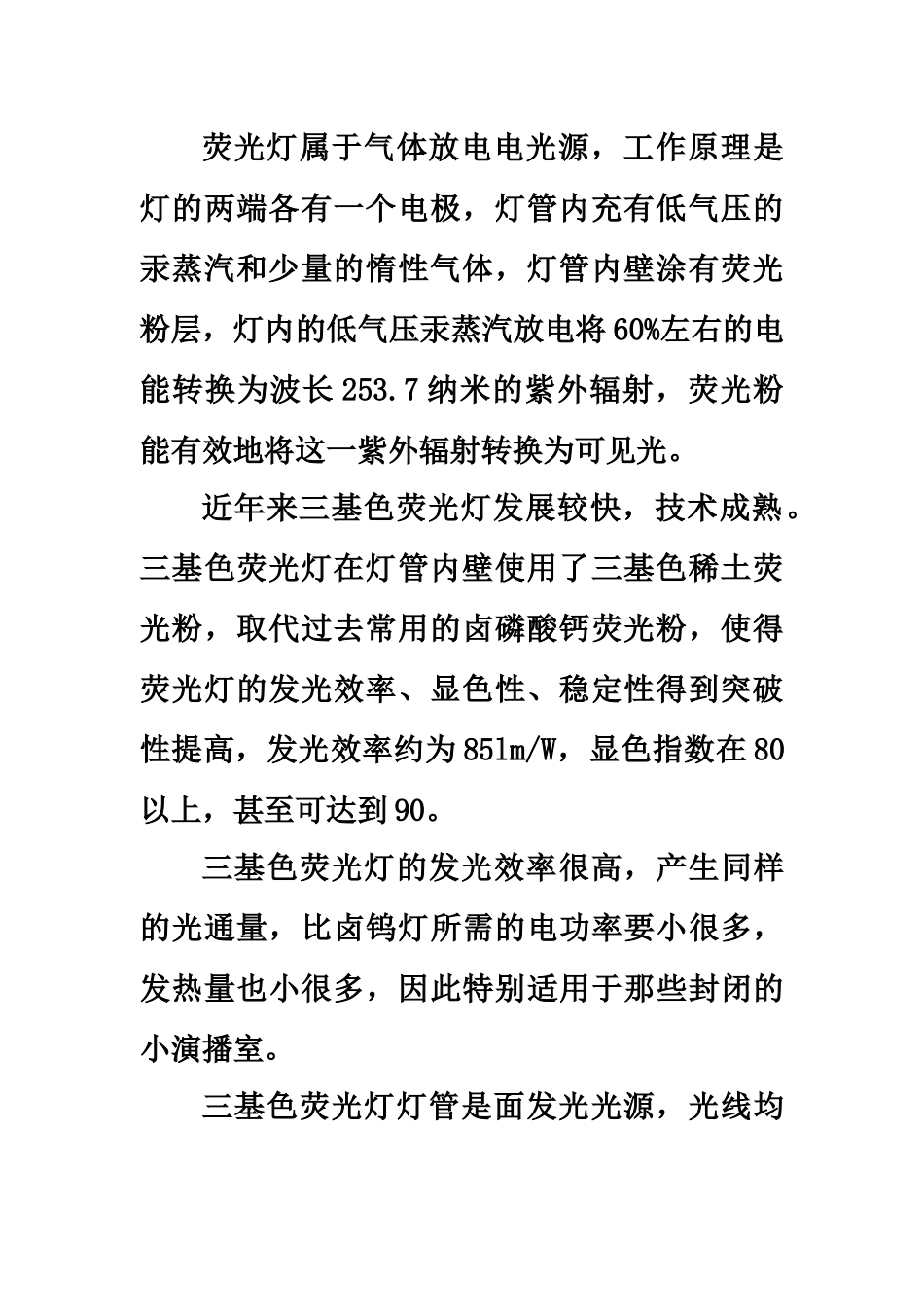

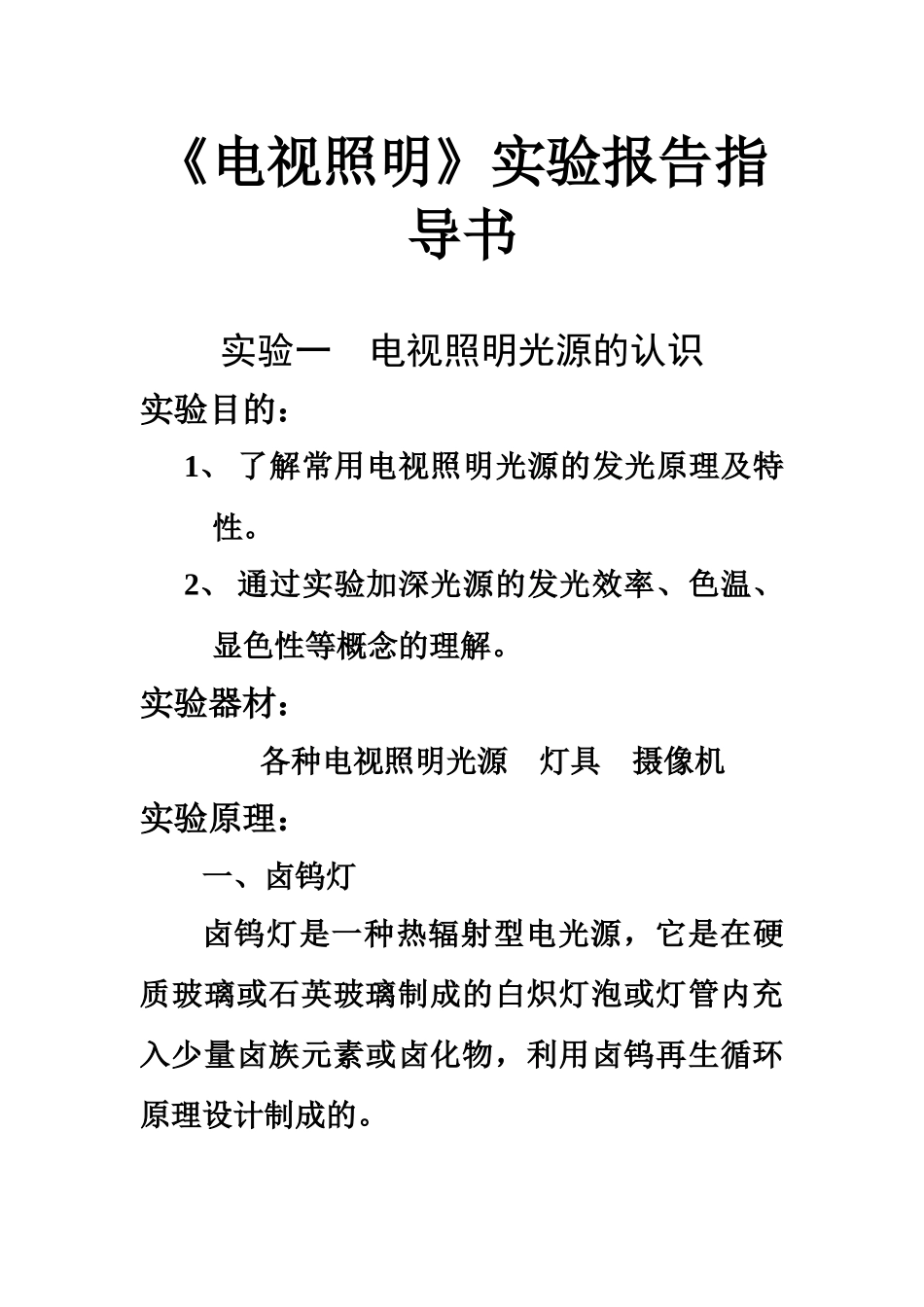

《电视照明》实验报告指导书实验一电视照明光源的认识实验目的：1、了解常用电视照明光源的发光原理及特性。2、通过实验加深光源的发光效率、色温、显色性等概念的理解。实验器材：各种电视照明光源灯具摄像机实验原理：一、卤钨灯卤钨灯是一种热辐射型电光源，它是在硬质玻璃或石英玻璃制成的白炽灯泡或灯管内充入少量卤族元素或卤化物，利用卤钨再生循环原理设计制成的。在适当的温度条件下，从灯丝蒸发出来的钨在泡壁区域内与卤素反应形成挥发性的卤钨化合物；当卤钨化合物扩散到高温的灯丝周围区域时，又分解成卤素和钨，释放出来的钨沉积在灯丝上，而卤素再继续扩散到温度较低的泡壁区域与钨化合。这一过程就是卤钨循环的过程，或称为钨的再生循环。卤钨灯灯泡的寿命高；灯泡体积小，效率集中，因而使得照明灯具尺寸缩小，便于光的控制；由于工作温度高，光色得到改善，显色指数可达99；其色温在2850K-3200K，特别适合于电视照明。电视照明中常见的卤钨灯主要有单端型（即卤钨灯泡）和双端型（即卤钨灯管）。使用卤钨灯应注意：防震动、防污染、注意散热、水平安装、点燃前先预热、避免超压使用。二、荧光灯荧光灯属于气体放电电光源，工作原理是灯的两端各有一个电极，灯管内充有低气压的汞蒸汽和少量的惰性气体，灯管内壁涂有荧光粉层，灯内的低气压汞蒸汽放电将60%左右的电能转换为波长253.7纳米的紫外辐射，荧光粉能有效地将这一紫外辐射转换为可见光。近年来三基色荧光灯发展较快，技术成熟。三基色荧光灯在灯管内壁使用了三基色稀土荧光粉，取代过去常用的卤磷酸钙荧光粉，使得荧光灯的发光效率、显色性、稳定性得到突破性提高，发光效率约为85lm/W，显色指数在80以上，甚至可达到90。三基色荧光灯的发光效率很高，产生同样的光通量，比卤钨灯所需的电功率要小很多，发热量也小很多，因此特别适用于那些封闭的小演播室。三基色荧光灯灯管是面发光光源，光线均匀柔和和灯管表现温度低，被照射物体几乎无温升。是真正的“冷光”，所以又称冷光灯。三、金属卤化物灯在高压汞灯内加入某些金属卤化物，能达到提高光效改善光色的目的，因为充填的放电物质是金属卤化物，所以这种灯称为金属卤化物光。金属卤化物灯具有较高的发光效率，光效约为60lm/W-80lm/W左右，并且色很好，接近自然光。但目前金属卤化物灯仍存在起动设置复杂、寿命较短、不适宜频繁启动和灯泡光色一致性差等不足之处。目前电视照明普遍使用的金属卤化物灯是镝铊系列，俗称镝灯。镝灯正常工作时的色温为6000K，从灯泡启动到灯泡工作稳定需要几分钟的时间。镝灯灯泡的光色接近自然光，故大量使用于户外电视照明。镝灯工作时会产生很强的紫外线，直接照射下会灼伤人的眼睛和皮肤，故镝灯灯具的光输出必须用有过滤紫外线的透镜。实验步骤：1.从外形上观察和分辨常见电视照明光源。2.分别在冷光源和热光源下亲身体验两种光源的差别。3.在不同电视照明光源环境下，通过摄像机观察人物画面色彩还原。实验二电视照明灯具的认识与使用实验目的：1、了解常用电视照明灯具的工作原理及特性。2、会安装和调试常用电视照明灯具。实验器材：各种电视照明灯具实验原理：一、聚光灯1、菲涅耳聚光灯菲涅耳聚光灯因为发明聚光灯透镜的法国物理学家奥斯汀·菲涅耳而得名，是常用的电视灯具。菲涅耳聚光灯也称“柔光聚光灯”，光学系统主要由曲率半径为球面的反光镜和菲涅耳螺纹透镜组成，投射光光斑轮廓较为模糊可以得到更加柔和的光圈和造型光效。十分适合影视拍摄场景布光需求，所以也称为“电影聚光灯”。2、回光灯回光灯是一种反射式灯具。回光灯的光学系统多采用球面反射镜作为反光器件，具有光质硬、射程远的特点，通常用作景物的侧逆光照明，以突出景物的轮廓。3、筒子灯筒子灯由灯筒、灯泡、灯梁组成。灯炮是集光源、透镜、反光器为一体密封型卤钨灯泡这种灯结构简单、重量轻，便于搬运携带，灯体是用高品质的铝合金制成，能够快速安装和调整，灯口还配有色片夹卡座，能够加装色纸或换色器，以产生各种颜色的光束效果。4、追光灯追光灯属于效果灯，也是一种聚光灯，可以通过手动操作来追踪舞台上的演员，灯具安装在支...
