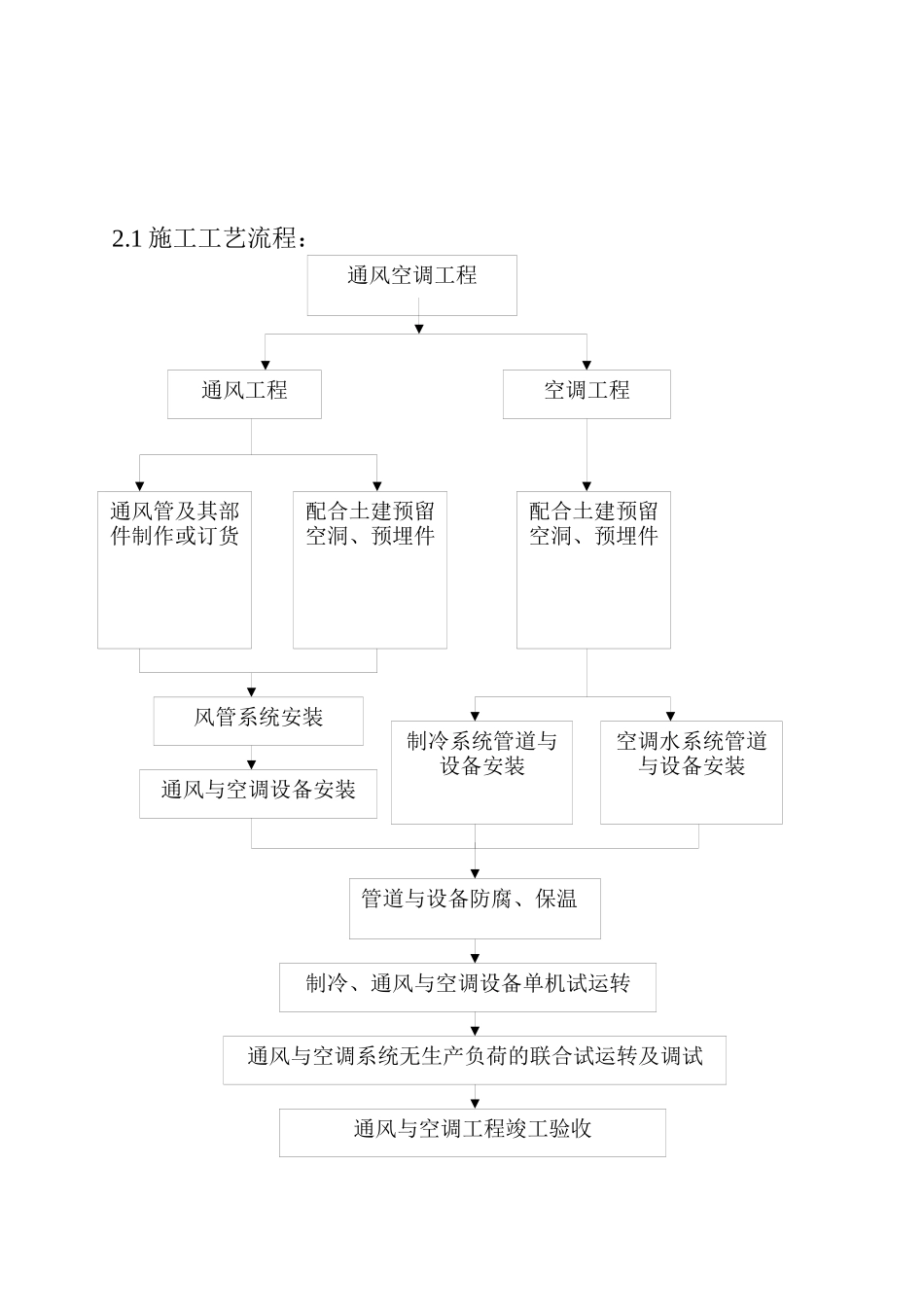

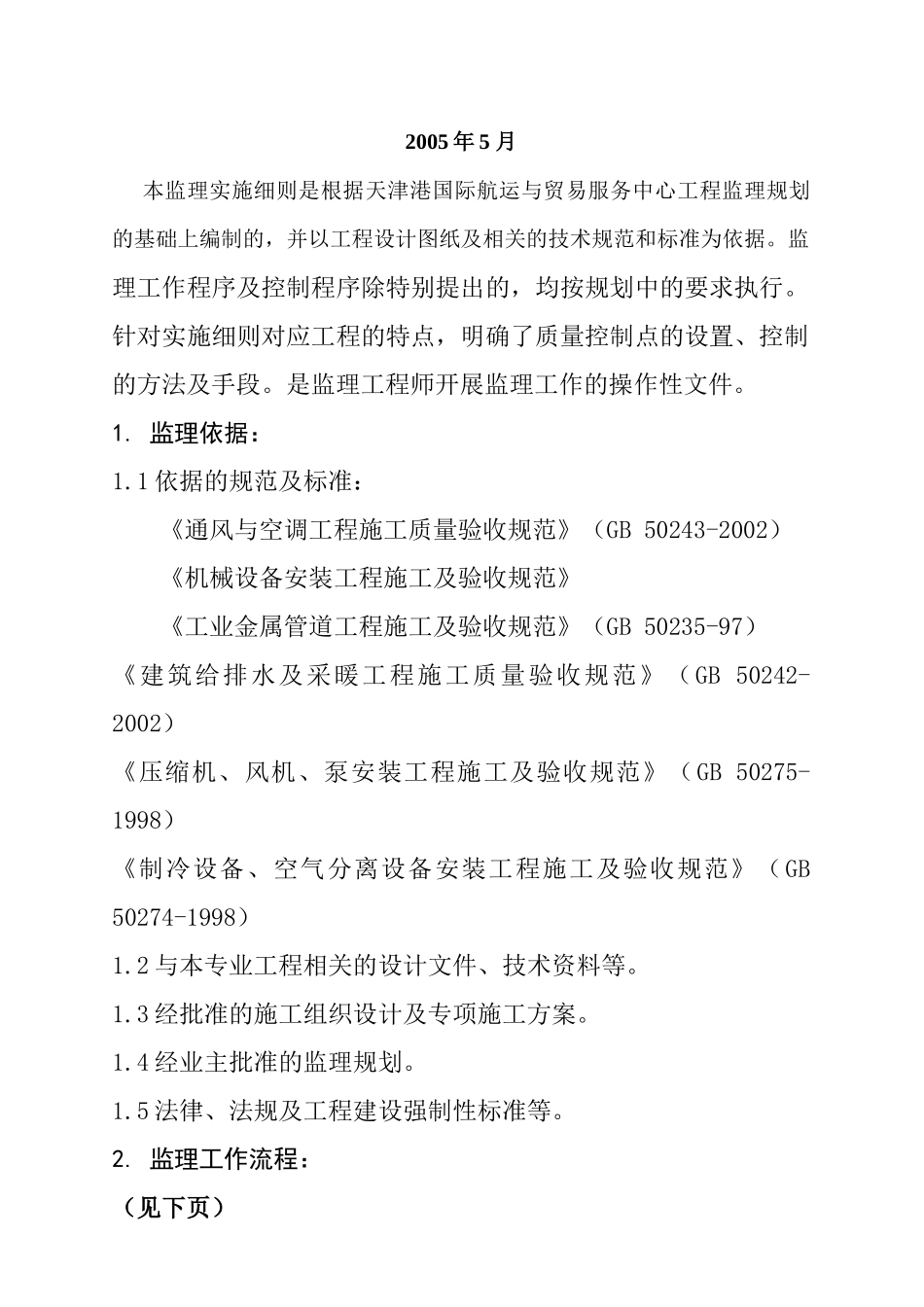

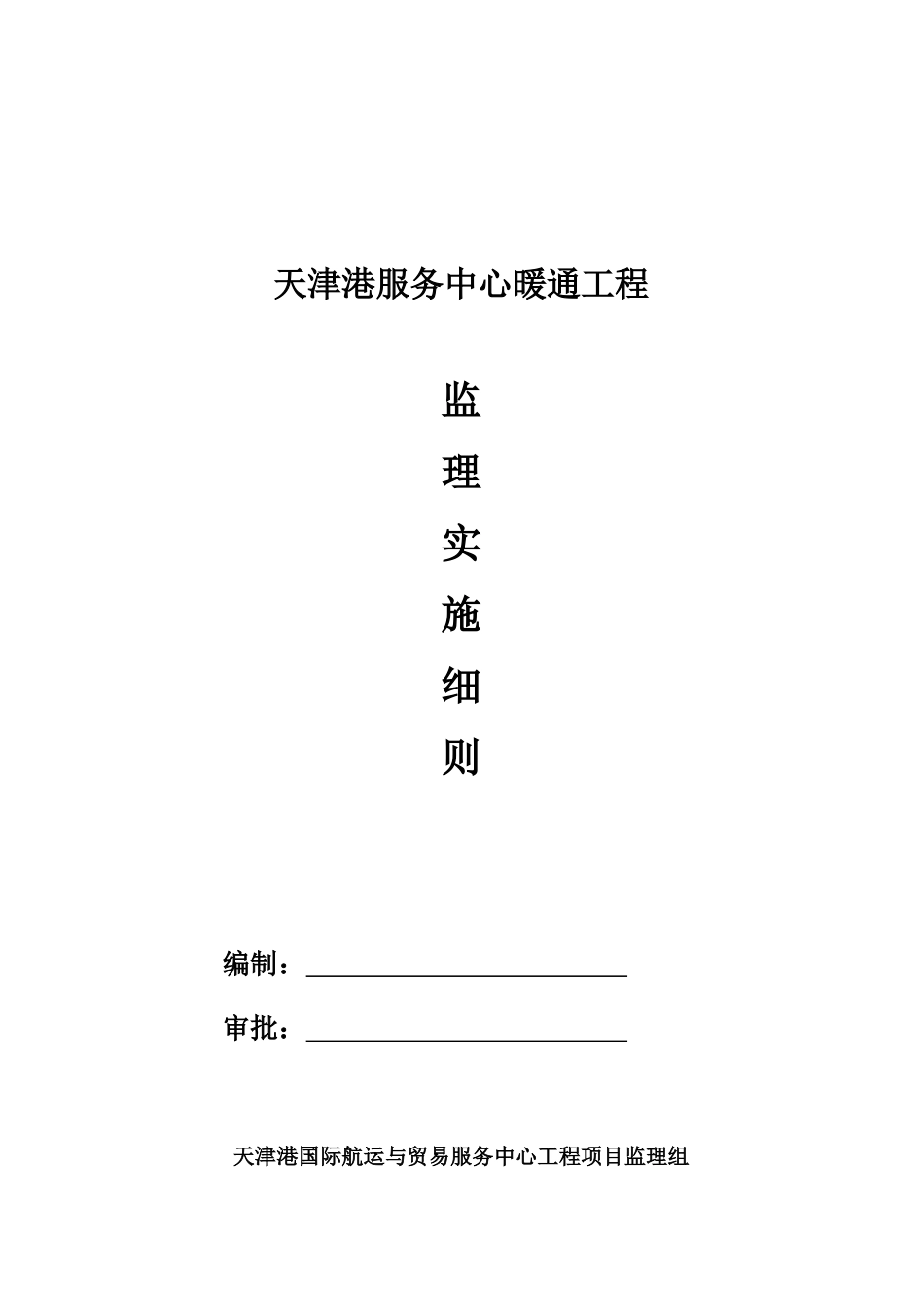

天津港服务中心暖通工程监理实施细则编制：审批：天津港国际航运与贸易服务中心工程项目监理组2005年5月本监理实施细则是根据天津港国际航运与贸易服务中心工程监理规划的基础上编制的，并以工程设计图纸及相关的技术规范和标准为依据。监理工作程序及控制程序除特别提出的，均按规划中的要求执行。针对实施细则对应工程的特点，明确了质量控制点的设置、控制的方法及手段。是监理工程师开展监理工作的操作性文件。1.监理依据：1.1依据的规范及标准：《通风与空调工程施工质量验收规范》（GB50243-2002）《机械设备安装工程施工及验收规范》《工业金属管道工程施工及验收规范》（GB50235-97）《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）《压缩机、风机、泵安装工程施工及验收规范》（GB50275-1998）《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274-1998）1.2与本专业工程相关的设计文件、技术资料等。1.3经批准的施工组织设计及专项施工方案。1.4经业主批准的监理规划。1.5法律、法规及工程建设强制性标准等。2.监理工作流程：（见下页）2.1施工工艺流程：通风空调工程通风工程空调工程通风管及其部件制作或订货配合土建预留空洞、预埋件配合土建预留空洞、预埋件风管系统安装制冷系统管道与设备安装空调水系统管道与设备安装通风与空调设备安装管道与设备防腐、保温制冷、通风与空调设备单机试运转通风与空调系统无生产负荷的联合试运转及调试通风与空调工程竣工验收2.2监理工作流程：报审否批准报验报验否否合格报验否合格合格3.监理工作质量控制目标值：承包商专项施工方案监理工程师审查预留孔洞、预埋件安装监理工程师检验进场材料、设备通风系统管道及设备安装空调水系统管道及设备安装空调制冷系统管道及设备安装监理机构检查验收系统调试、试运转监理工程师监督参加工程竣工验收工作3.1根据工程承包合同，本通风空调工程的质量标准应符合国家验收合格标准，争创优良工程。3.2通风材料、工艺管道及设备安装质量控制目标值：3.2.1风管材料的品种、规格、性能与厚度应符合设计和国家现行标准。设计无规定时按下表3-1、3-2执行：表3-1钢板风管板材厚度（㎜）风管直径D或长边尺寸b圆形风管矩形风管中、低压系统高压系统D(b)≤3200.50.50.75320＜D(b)≤4500.60.60.75450＜D(b)≤6300.750.60.75630＜D(b)≤10000.750.751.01000＜D(b)≤12501.01.01.0注：防排烟系统风管板材厚度可按高压系统表3-2风口尺寸允许偏差（㎜）圆形风口直径≤250＞250允许偏差0～-20～-3矩形风口边长＜300300～800＞800允许偏差对角线长度0～-1＜3000～-2300～5000～-3＞500对角线长度之差≤1≤2≤33.2.2风管系统及通风、空调设备安装质量控制：表3-3项目安装部位控制目标风管安装风管安装位置、标高、走向符合设计要求风管接口严密、牢固柔性连接短管松紧适度、无明显扭曲风管连接水平安装：水平度偏差≤3‰，总偏差≤20㎜垂直安装：垂直度偏差≤2‰，总偏差≤20㎜风管支、吊架符合设计及规范要求风口与风管连接1.明装无吊顶风口2.风口水平安装3.风口垂直安装严密、牢固，调节灵活、可靠。位置、标高偏差≤10㎜水平度偏差≤3‰垂直度偏差≤2‰风管部件安装各类风管部件及操作机构正常使用、便于操作斜插板风阀阀板向上拉起止回风阀、自动排气活门安装方向正确防火阀、排烟阀安装方向、位置正确排、吸风罩位置正确、排列整齐、牢固可靠通风与空调设备安装通风机型号、规格符合设计规定，出口方向、位置正确，牢固空调机组1.各功能段连接严密、整体平直2.机组与供回水管连接正确，冷凝水管水封高度满足设计要求。消声器方向、位置正确，与风管连接严密，支、吊架单独固定牢固。空气风幕机1.方向、位置正确，牢固可靠2.纵向垂直度与横向水平度的偏差≤2‰风机盘管机组1.支、吊架单独固定，位置、高度及坡度正确、牢固2.机组与风管、回风箱及风口连接严密、可靠通风机安装允许误差，按下表3-4执行项目允许误差中心线的平面位移10㎜标高±10㎜皮带轮轮宽中心平面位移1㎜传动轴水平度纵向0.2‰横向0.3‰联轴器两轴芯径向位移0.05㎜两轴倾斜0.2‰3.3空调制冷系统安装的质量控制：表3...
