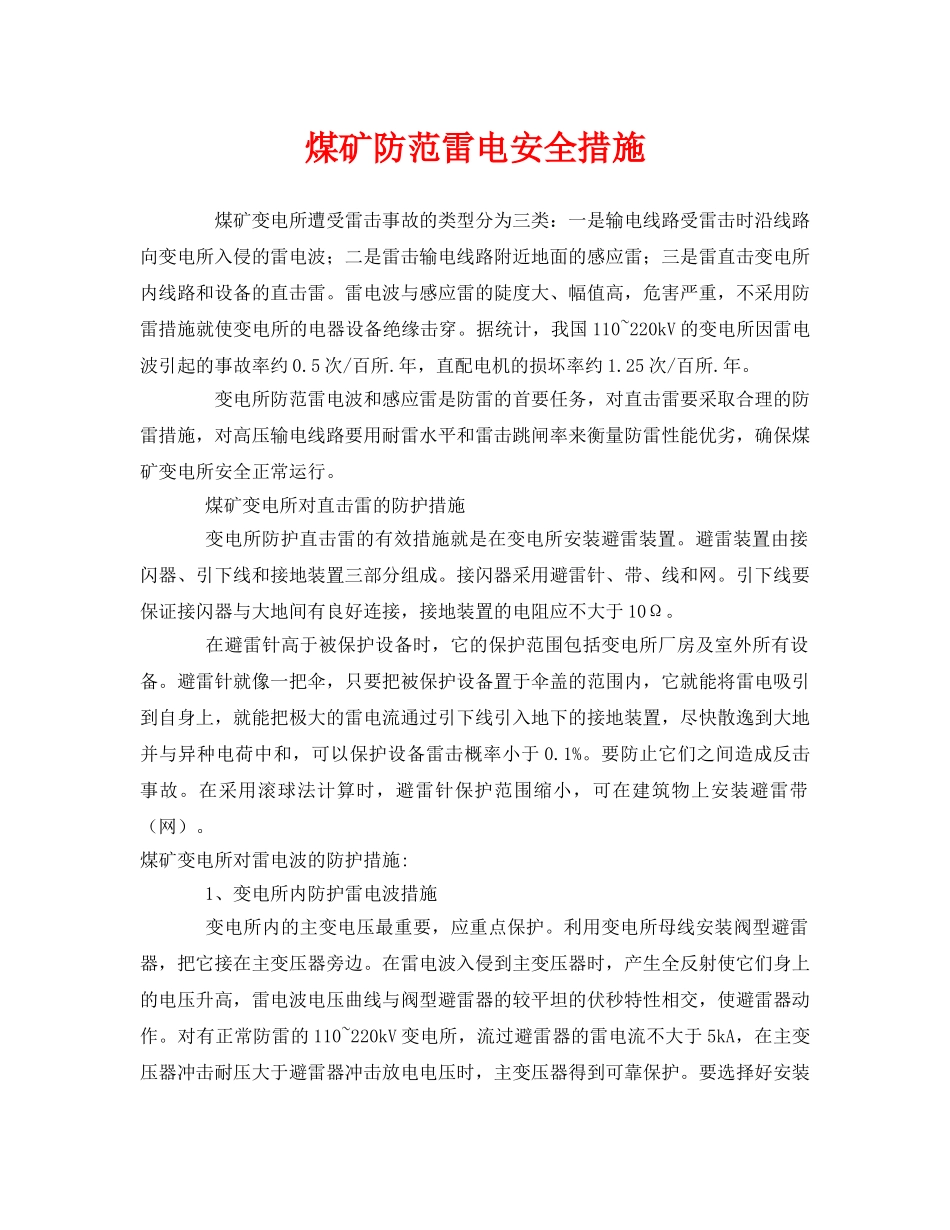

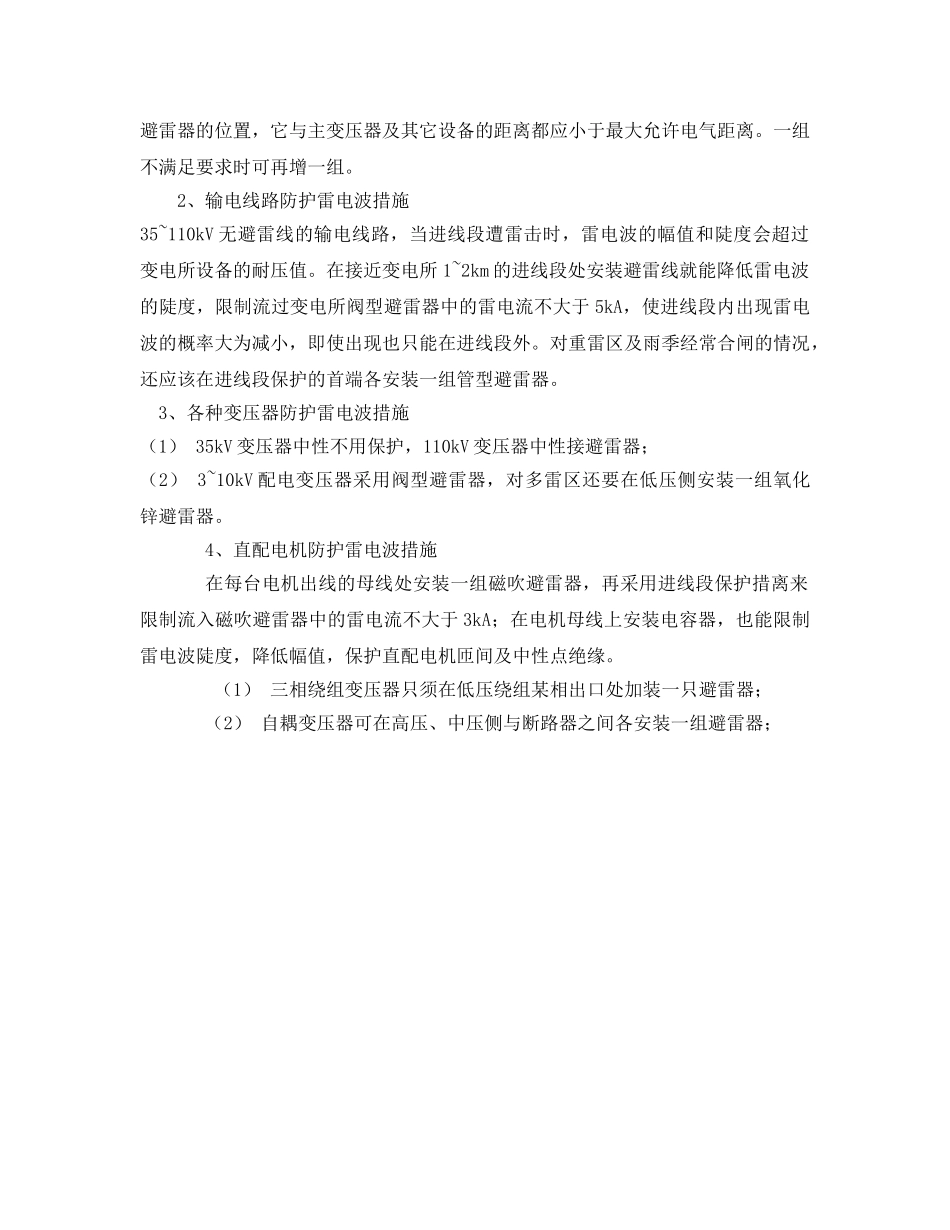

煤矿防范雷电安全措施煤矿变电所遭受雷击事故的类型分为三类：一是输电线路受雷击时沿线路向变电所入侵的雷电波；二是雷击输电线路附近地面的感应雷；三是雷直击变电所内线路和设备的直击雷。雷电波与感应雷的陡度大、幅值高，危害严重，不采用防雷措施就使变电所的电器设备绝缘击穿。据统计，我国110~220kV的变电所因雷电波引起的事故率约0.5次/百所.年，直配电机的损坏率约1.25次/百所.年。变电所防范雷电波和感应雷是防雷的首要任务，对直击雷要采取合理的防雷措施，对高压输电线路要用耐雷水平和雷击跳闸率来衡量防雷性能优劣，确保煤矿变电所安全正常运行。煤矿变电所对直击雷的防护措施变电所防护直击雷的有效措施就是在变电所安装避雷装置。避雷装置由接闪器、引下线和接地装置三部分组成。接闪器采用避雷针、带、线和网。引下线要保证接闪器与大地间有良好连接，接地装置的电阻应不大于10Ω。在避雷针高于被保护设备时，它的保护范围包括变电所厂房及室外所有设备。避雷针就像一把伞，只要把被保护设备置于伞盖的范围内，它就能将雷电吸引到自身上，就能把极大的雷电流通过引下线引入地下的接地装置，尽快散逸到大地并与异种电荷中和，可以保护设备雷击概率小于0.1%。要防止它们之间造成反击事故。在采用滚球法计算时，避雷针保护范围缩小，可在建筑物上安装避雷带（网）。煤矿变电所对雷电波的防护措施:1、变电所内防护雷电波措施变电所内的主变电压最重要，应重点保护。利用变电所母线安装阀型避雷器，把它接在主变压器旁边。在雷电波入侵到主变压器时，产生全反射使它们身上的电压升高，雷电波电压曲线与阀型避雷器的较平坦的伏秒特性相交，使避雷器动作。对有正常防雷的110~220kV变电所，流过避雷器的雷电流不大于5kA，在主变压器冲击耐压大于避雷器冲击放电电压时，主变压器得到可靠保护。要选择好安装避雷器的位置，它与主变压器及其它设备的距离都应小于最大允许电气距离。一组不满足要求时可再增一组。2、输电线路防护雷电波措施35~110kV无避雷线的输电线路，当进线段遭雷击时，雷电波的幅值和陡度会超过变电所设备的耐压值。在接近变电所1~2km的进线段处安装避雷线就能降低雷电波的陡度，限制流过变电所阀型避雷器中的雷电流不大于5kA，使进线段内出现雷电波的概率大为减小，即使出现也只能在进线段外。对重雷区及雨季经常合闸的情况，还应该在进线段保护的首端各安装一组管型避雷器。3、各种变压器防护雷电波措施（1）35kV变压器中性不用保护，110kV变压器中性接避雷器；（2）3~10kV配电变压器采用阀型避雷器，对多雷区还要在低压侧安装一组氧化锌避雷器。4、直配电机防护雷电波措施在每台电机出线的母线处安装一组磁吹避雷器，再采用进线段保护措离来限制流入磁吹避雷器中的雷电流不大于3kA；在电机母线上安装电容器，也能限制雷电波陡度，降低幅值，保护直配电机匝间及中性点绝缘。（1）三相绕组变压器只须在低压绕组某相出口处加装一只避雷器；（2）自耦变压器可在高压、中压侧与断路器之间各安装一组避雷器；
