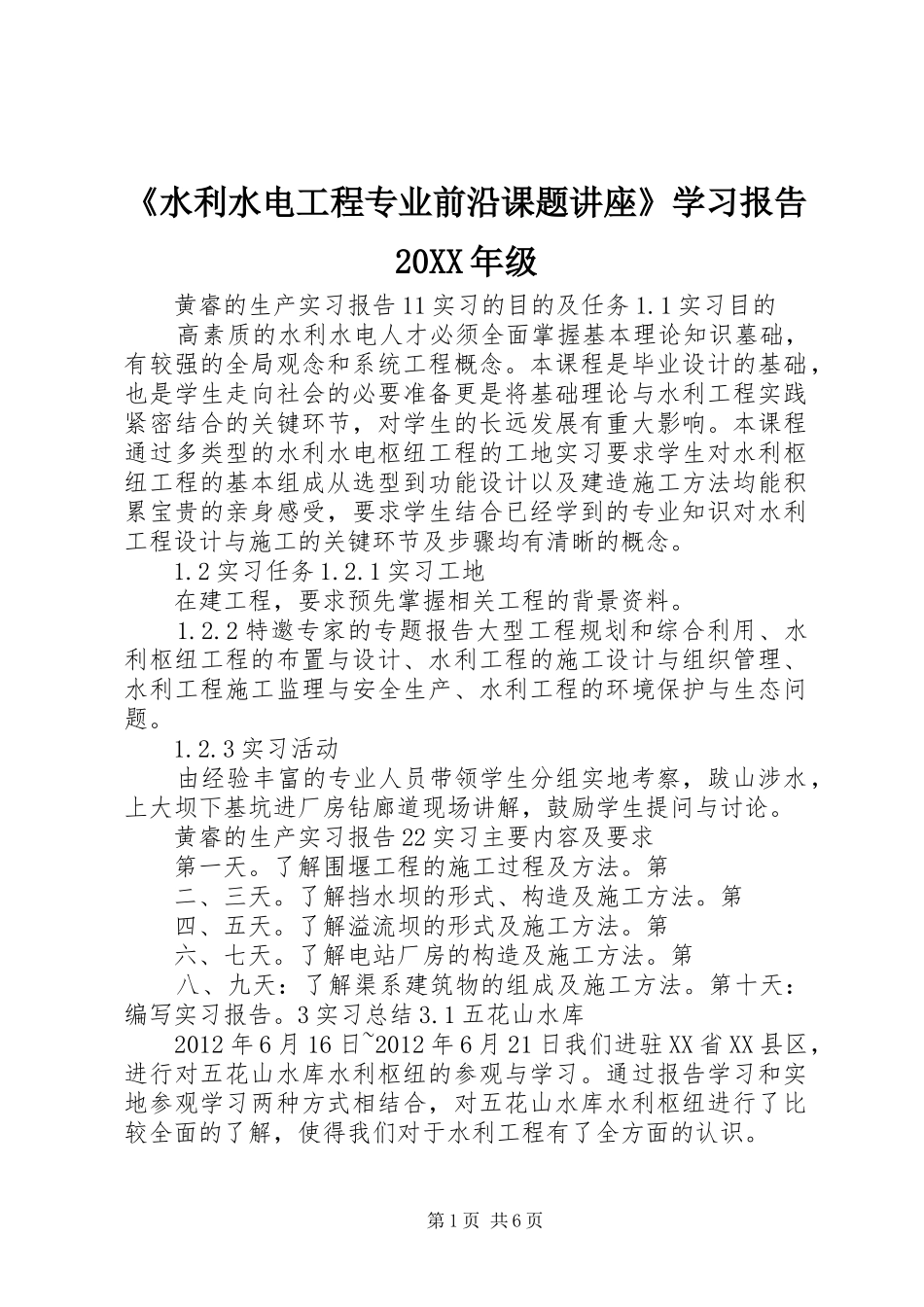

《水利水电工程专业前沿课题讲座》学习报告20XX年级黄睿的生产实习报告11实习的目的及任务1.1实习目的高素质的水利水电人才必须全面掌握基本理论知识墓础，有较强的全局观念和系统工程概念。本课程是毕业设计的基础，也是学生走向社会的必要准备更是将基础理论与水利工程实践紧密结合的关键环节，对学生的长远发展有重大影响。本课程通过多类型的水利水电枢纽工程的工地实习要求学生对水利枢纽工程的基本组成从选型到功能设计以及建造施工方法均能积累宝贵的亲身感受，要求学生结合已经学到的专业知识对水利工程设计与施工的关键环节及步骤均有清晰的概念。1.2实习任务1.2.1实习工地在建工程，要求预先掌握相关工程的背景资料。1.2.2特邀专家的专题报告大型工程规划和综合利用、水利枢纽工程的布置与设计、水利工程的施工设计与组织管理、水利工程施工监理与安全生产、水利工程的环境保护与生态问题。1.2.3实习活动由经验丰富的专业人员带领学生分组实地考察，跋山涉水，上大坝下基坑进厂房钻廊道现场讲解，鼓励学生提问与讨论。黄睿的生产实习报告22实习主要内容及要求第一天。了解围堰工程的施工过程及方法。第二、三天。了解挡水坝的形式、构造及施工方法。第四、五天。了解溢流坝的形式及施工方法。第六、七天。了解电站厂房的构造及施工方法。第八、九天：了解渠系建筑物的组成及施工方法。第十天：编写实习报告。3实习总结3.1五花山水库2012年6月16日~2012年6月21日我们进驻XX省XX县区，进行对五花山水库水利枢纽的参观与学习。通过报告学习和实地参观学习两种方式相结合，对五花山水库水利枢纽进行了比较全面的了解，使得我们对于水利工程有了全方面的认识。第1页共6页3.1.1工程概况五花山水库是一座以城镇供水为主，兼顾发电、森林防火及改善生态环境等综合利用功能的中型水库工程，工程所在地行政区划属于XX县区。工程位于XX省绥芬河流域小绥芬河干流上游，下游距XX县区北部的绥阳镇12km，东南方向距XX县区约20km，地理坐标为东经130°59′、北纬44°29′。五花山水库坝址以上流域面积746km2，占流域总面积的21.7%，绥芬河流域主要电网为东宁独立电网，五花山电站建成后，就近并入东宁电网运行。黄睿的生产实习报告3工程布置由拦河坝、河岸式溢洪道、引供水隧洞、混合式电站组成。拦河坝采用沥青混凝土心墙堆石坝，坝长500m，防浪墙顶高程428.60m，最大坝高38m。溢洪道采用河岸式，布置在坝左岸，堰顶高程为416.00m，闸孔总净宽大27m；陡坡段长160m，比降为1：10；挑流段长21m，挑流鼻坎顶高程为394.36m。引水隧洞布置为绕坝式，隧洞长291.85m，水利水电工程专业前沿讲座学习报告洞径为4.0m。电站为混合式，装机2台，单机容量1mw，总装机容量2mw。水库为中型工程，工程等别为Ⅲ等。①主要建筑物挡水坝、溢洪道、电站进水塔、取水塔为3级，按50年一遇洪水设计、1000年一遇洪水校核，溢洪道消能防冲设计标准为30年一遇。②次要建筑物引水隧洞、取水隧洞为4级，临时围堰等水工建筑物为5级。③电站装机容量2000kw，工程等级为Ⅴ等5级。主体工程施工期为3年。溢洪道工程。第一年汛后开始覆盖层清除工作，第二年完成全部砼工程，开始金属结构汛前完成衬砌，为导流做好准备。3.1.2主体结构3.1.2主体结构1.挡水建筑物采用沥青混凝土心墙坝，两侧为堆石。该坝是XX省第一个碾压式混凝土心墙坝，是水利工程建设的一个开拓，具有探索性。坝顶高程427.40m（防浪墙顶高程），最大坝高38m，坝顶长500m，坝顶宽6m，坝底宽140m。心墙在高程为415m以下为60m厚，在高程415m以上为40m厚，起挡水防渗作用，心墙现第2页共6页已填筑12m。在高程400m处设有马道，坝顶公路为沥青路面，坝基防渗采用帷幕灌浆并与沥青砼心墙结合。黄睿的生产实习报告42.泄水建筑物溢洪道为开敞式河岸溢洪道，溢洪道轴线与坝轴线成90°角相交，闸室右侧与坝体相接，左侧与山体相连。溢洪道由进口引渠、平直段、闸室、陡坡段、挑流段组成。引水渠长123m，进口宽62m，末端宽31m。引水渠末端右侧布置圆弧型导墙，圆弧半径20m，圆心角为90°导墙为扶壁式结构，墙顶高程为427.03m；进口左侧布置仰斜式导墙，墙顶高程为427.03...
