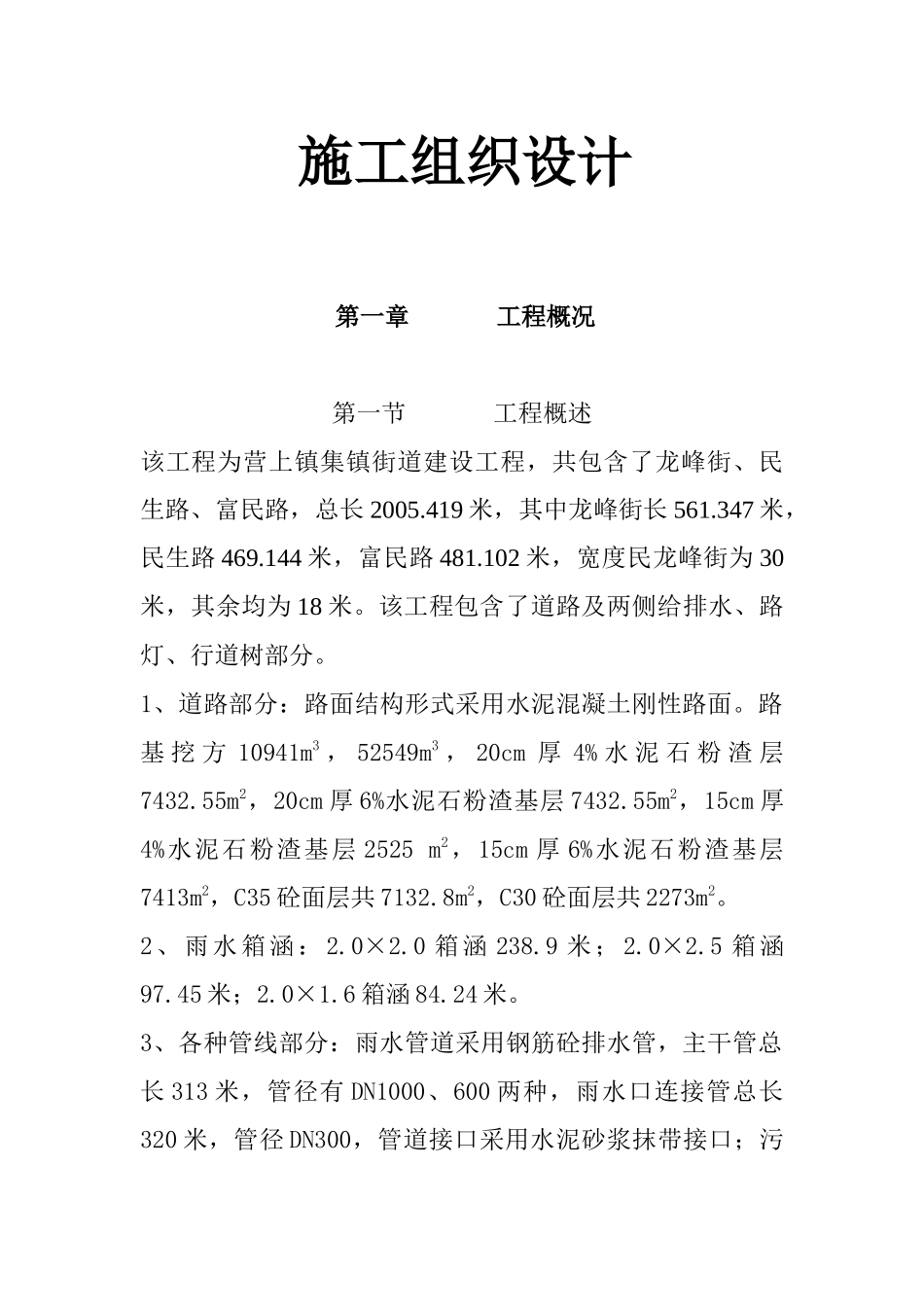

施工组织设计第一章工程概况第一节工程概述该工程为营上镇集镇街道建设工程，共包含了龙峰街、民生路、富民路，总长2005.419米，其中龙峰街长561.347米，民生路469.144米，富民路481.102米，宽度民龙峰街为30米，其余均为18米。该工程包含了道路及两侧给排水、路灯、行道树部分。1、道路部分：路面结构形式采用水泥混凝土刚性路面。路基挖方10941m3，52549m3，20cm厚4%水泥石粉渣层7432.55m2，20cm厚6%水泥石粉渣基层7432.55m2，15cm厚4%水泥石粉渣基层2525m2，15cm厚6%水泥石粉渣基层7413m2，C35砼面层共7132.8m2，C30砼面层共2273m2。2、雨水箱涵：2.0×2.0箱涵238.9米；2.0×2.5箱涵97.45米；2.0×1.6箱涵84.24米。3、各种管线部分：雨水管道采用钢筋砼排水管，主干管总长313米，管径有DN1000、600两种，雨水口连接管总长320米，管径DN300，管道接口采用水泥砂浆抹带接口；污水管道采用钢筋砼排水管，总长568.95米，管径有DN300、400、500、600、700五种，管道接口采用橡胶圈接口；给水工程中铸铁管安装270米，镀锌钢管安装119米，预应力砼管安装151米；电力工程**设电缆沟288米。电讯工程中管线总长368.5米。本工程是一项内容多，涉及面广，综合性强的工程。根据招标文件，合同工期180天。第二章施工总体部署第一节场地布置本标段全长为2005.419米，施工区较为狭窄，项目多且工期短。经过全盘考虑后，施工场地原则上分为生活区域及施工生产区域两大部分布置。由于本标段红线范围较窄，项目部办公室位于民生路1+200南侧，在该驻地搭设工人宿舍，占地1200m2。生活区均采用高1.8米七合板进行维护分隔，保证文明施工。在驻地东侧设砼拌和站占地1000m2，钢筋、模板加工放置在绿化带和人行道上。具体详见施工总平面布置图。第二节现场组织安排本公司为确保工程安全、优质、高效地完成，现场的人员组织、劳动力配备情况如下：1、组建精干高效的现场项目经理部（见承包人工地组织机构图）。从公司抽调经验丰富、技术业务精通、事业心和责任感强的技术人员充实各部门，使整个经理部的职责是高度集中、统一指挥、内外协调、全面负责。2、调配专业水平高的作业队伍投入项目。根据工程规模及工程特点，组建管道施工队、道路施工队，分别承担各项目施工，并配备套相配的机械设备。要求各作业队与项目部高度一致，从全局出发，相互配合，搞好各工程的施工。3、根据工程的规模和特点各施工队的工作范围作如下划分：道路队负责全段道路及其附属工程的施工。管道队负责全段雨水箱涵、雨、污水、给水、电力电讯管道的施工。第三节水电供应施工用水、电均从附近乡村或单位接至本工程范围内50∽100米，施工用水采用Ф100管从联接点接至施工区，生活区用水采用Ф75管接入，用电则在全线布设供电线路，采用三相五线制布设。第三章施工技术方案、施工程序、施工大纲第一节施工测量放线本工程分项工程多，施工中相互交叉且施工场地狭窄，测量放样工作量大。为保证工程各结构物平面位置的放样及高程准确，根据工程特点，拟采取如下测量方案：1、测量设备设置：设置道路及管线测量组各一组，配备水准仪2台，经纬仪1台，红外线全站仪1台。2、设置坐标控制网及水准点：为保证施工测量的连续性和一致性，在施工现场设置足够数量的互相通视的坐标控制点及高程水准点。根据设计图坐标控制点，用全站仪敷设三级坐标控制点并与已交底坐标控制点联网做闭合测量，闭合角度差在允许范围内平差分配得各控制坐标点。这些桩点设置在施工现场浇灌砼保护，用钢筋桩面刻十字丝保存。每60∽100米设一水准点并作导线测量，闭合差在允许范围内平差分配得各水准点高程。设置的坐标控制网及各水准点每隔一月左右做一次复核测量，防止各点的沉降或碰动。3、主要分项目工程测量工作要点：根据所设置坐标控制网，直接测放各工程构筑物的平面位置，但须同时用其它坐标控制点进行交汇复核，根据所设置各水准点可以方便进行施工高程测量。第二节道路工程本标段道路工程中，民生路路起点桩号K1+010，终点桩号1+280，全长280米。主要工程量有路基挖方10941m3，填方52549m3，强夺加固地基8058.5m2，抛填片石挤淤6000m2，水泥砼面层9405m2...
