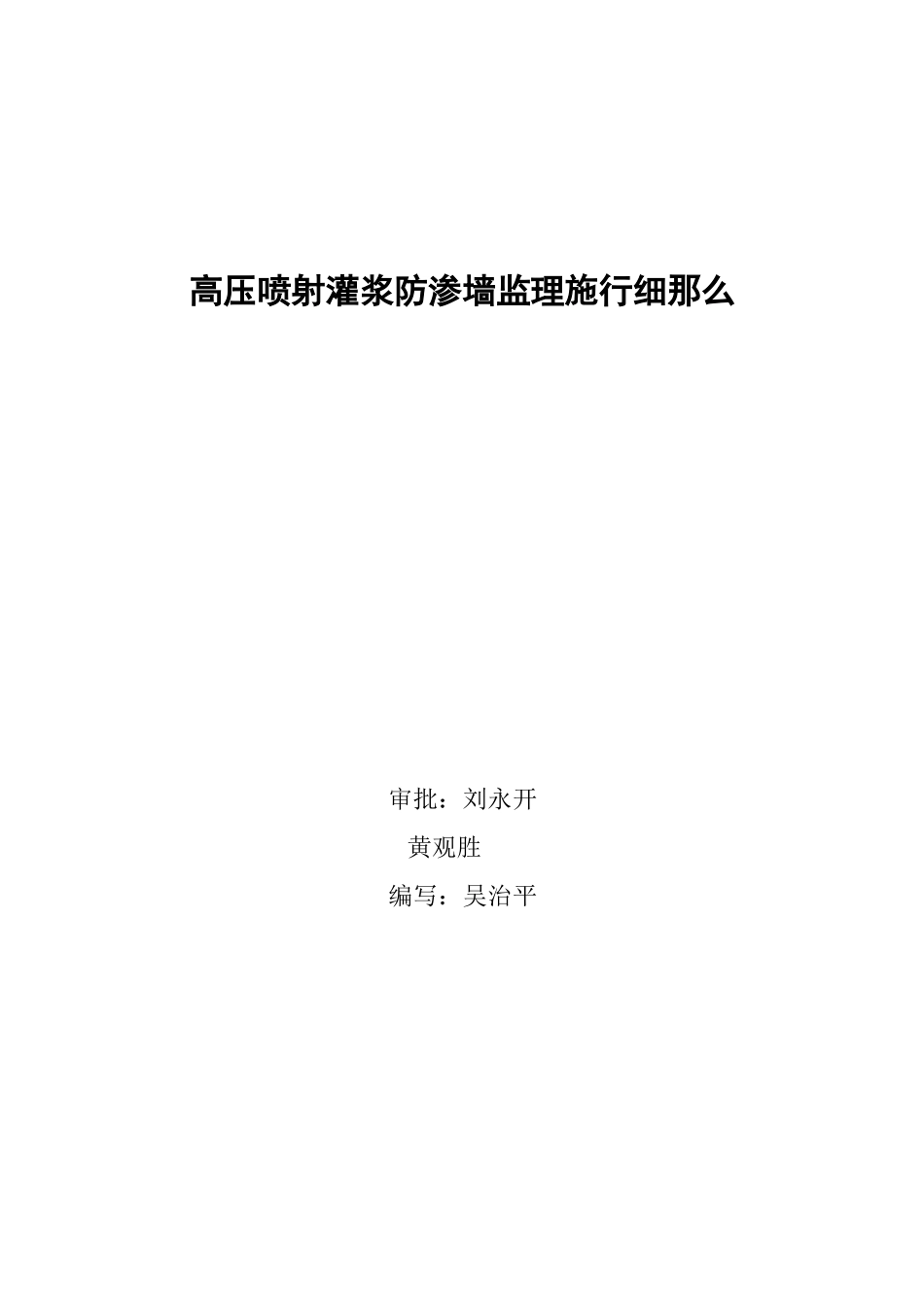

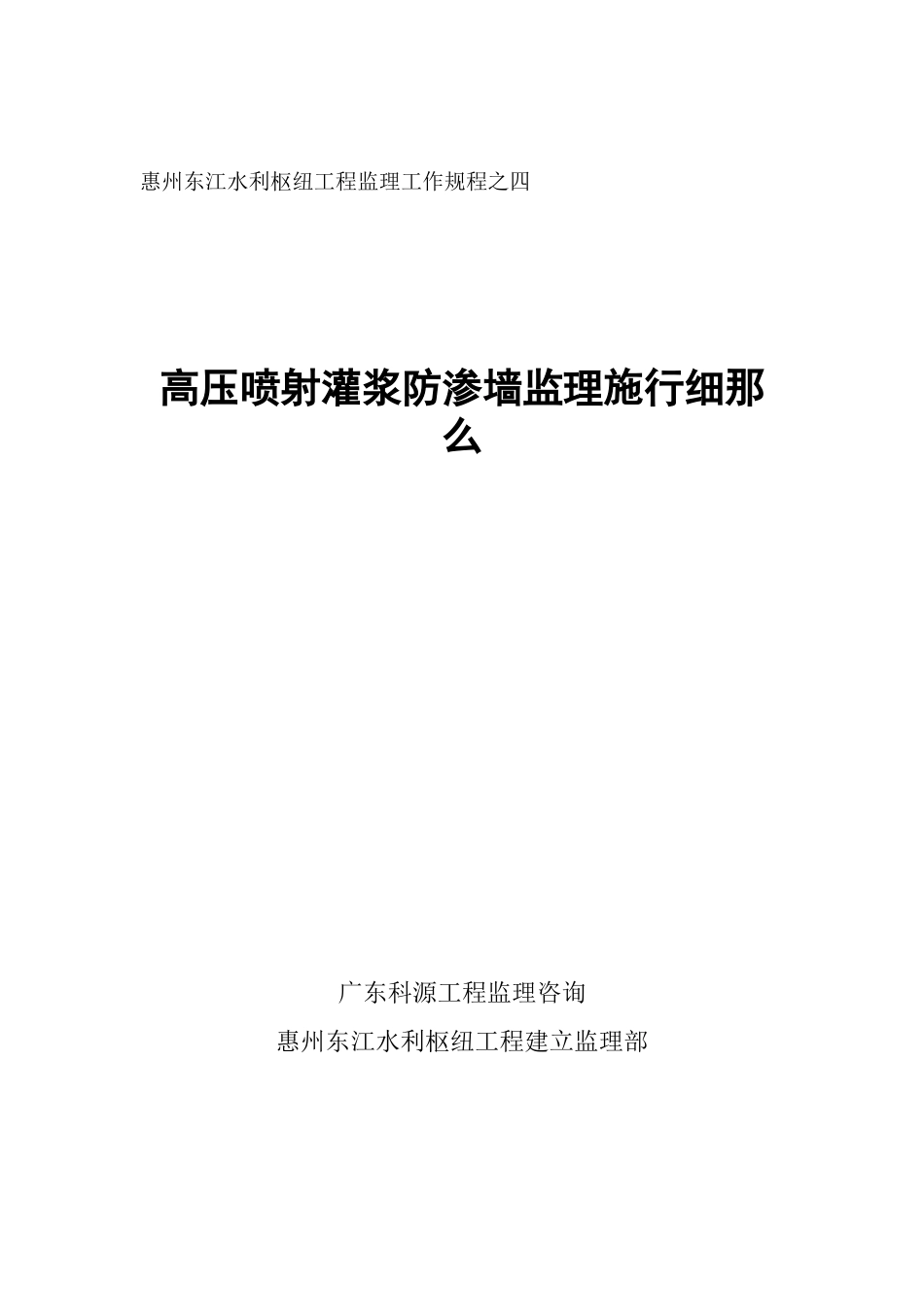

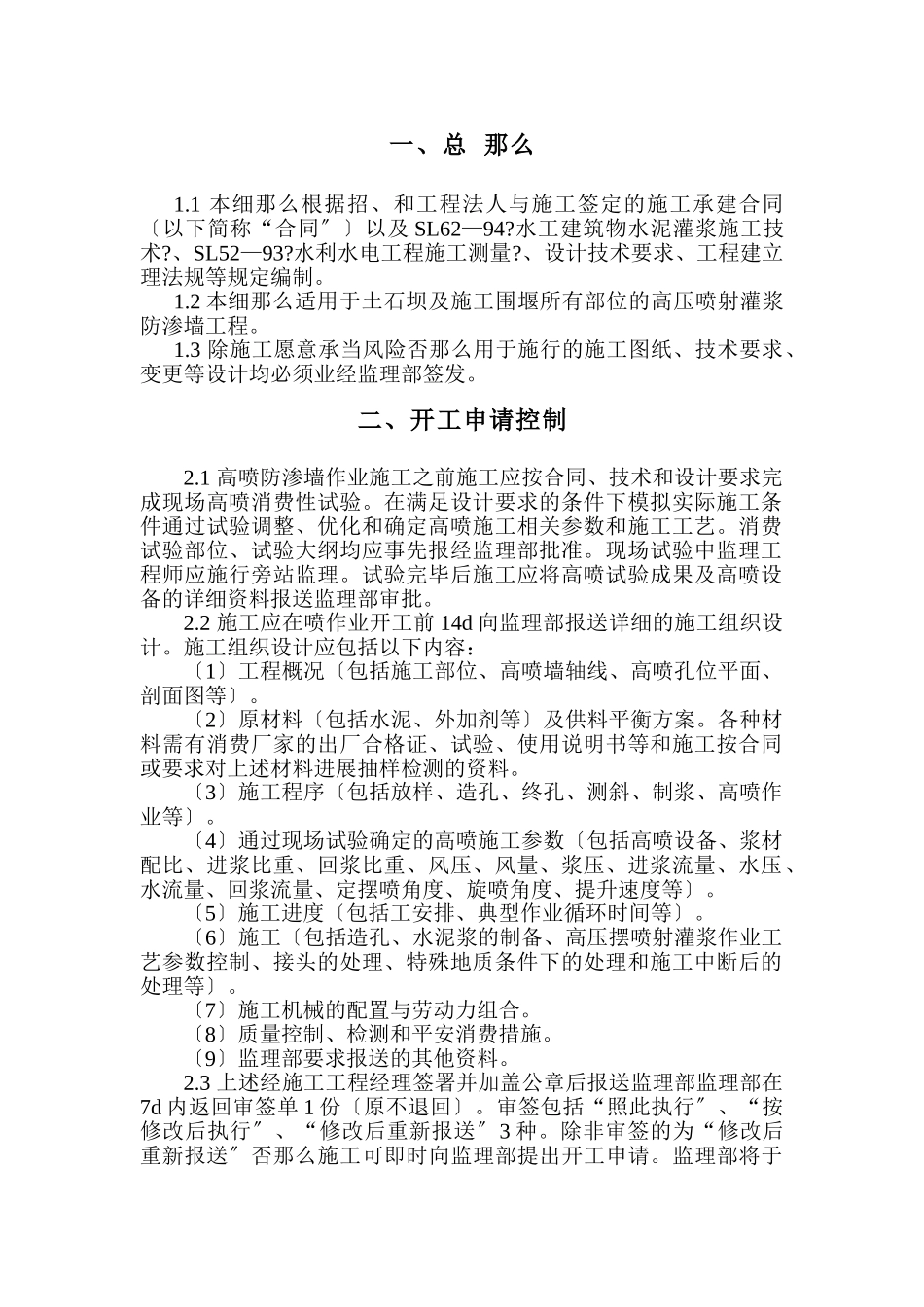

惠州东江水利枢纽工程监理工作规程之四高压喷射灌浆防渗墙监理施行细那么广东科源工程监理咨询惠州东江水利枢纽工程建立监理部高压喷射灌浆防渗墙监理施行细那么审批：刘永开黄观胜编写：吴治平一、总那么1.1本细那么根据招、和工程法人与施工签定的施工承建合同〔以下简称“合同〞〕以及SL62—94?水工建筑物水泥灌浆施工技术?、SL52—93?水利水电工程施工测量?、设计技术要求、工程建立理法规等规定编制。1.2本细那么适用于土石坝及施工围堰所有部位的高压喷射灌浆防渗墙工程。1.3除施工愿意承当风险否那么用于施行的施工图纸、技术要求、变更等设计均必须业经监理部签发。二、开工申请控制2.1高喷防渗墙作业施工之前施工应按合同、技术和设计要求完成现场高喷消费性试验。在满足设计要求的条件下模拟实际施工条件通过试验调整、优化和确定高喷施工相关参数和施工工艺。消费试验部位、试验大纲均应事先报经监理部批准。现场试验中监理工程师应施行旁站监理。试验完毕后施工应将高喷试验成果及高喷设备的详细资料报送监理部审批。2.2施工应在喷作业开工前14d向监理部报送详细的施工组织设计。施工组织设计应包括以下内容：〔1〕工程概况〔包括施工部位、高喷墙轴线、高喷孔位平面、剖面图等〕。〔2〕原材料〔包括水泥、外加剂等〕及供料平衡方案。各种材料需有消费厂家的出厂合格证、试验、使用说明书等和施工按合同或要求对上述材料进展抽样检测的资料。〔3〕施工程序〔包括放样、造孔、终孔、测斜、制浆、高喷作业等〕。〔4〕通过现场试验确定的高喷施工参数〔包括高喷设备、浆材配比、进浆比重、回浆比重、风压、风量、浆压、进浆流量、水压、水流量、回浆流量、定摆喷角度、旋喷角度、提升速度等〕。〔5〕施工进度〔包括工安排、典型作业循环时间等〕。〔6〕施工〔包括造孔、水泥浆的制备、高压摆喷射灌浆作业工艺参数控制、接头的处理、特殊地质条件下的处理和施工中断后的处理等〕。〔7〕施工机械的配置与劳动力组合。〔8〕质量控制、检测和平安消费措施。〔9〕监理部要求报送的其他资料。2.3上述经施工工程经理签署并加盖公章后报送监理部监理部在7d内返回审签单1份〔原不退回〕。审签包括“照此执行〞、“按修改后执行〞、“修改后重新报送〞3种。除非审签的为“修改后重新报送〞否那么施工可即时向监理部提出开工申请。监理部将于承受施工申请后的24h内开出相应工程的开工答应证或开工。2.4监理对施工所进展的任何、检验和审核并不意味着可以减轻施工所应负的合同责任。2.5假如施工未能按向监理部报送开工申请所必须的材料、和资料因此造成施工工延误或其他损失均由施工承当全部合同责任。假设施工在限内未收到监理部应退回的审签单或可视为已通过审议。三、施工过程控制3.1钻孔：3.2高喷灌浆：℃之间。〔1〕降低喷射提升速度或停顿提升。〔2〕降低喷水压力、流量进展原地灌浆。〔3〕喷射水流中掺加速凝剂。〔4〕加大浆液浓度或灌注水泥砂浆、水泥粘土浆。〔5〕向孔内冲填砂、土等堵漏材料。〔1〕抗压强度：R28≥4.0Mpa。〔2〕墙体浸透系数：K＜i×10－7cm/s〔1＜i＞10〕。〔3〕允许浸透比降：[J]＞60。四、质量检查4.1高喷施工完毕后施工应根据施工的实际情况按合同要求或规定的数量对高喷墙进展质量检查。检查应根据高喷墙的构造型式和深度选用围井试验检查、墙体钻孔检查、开挖检查或其他检查位宜布置在地层复杂部位、漏浆严重部位、墙体搭按部位和可能存在质量缺陷部位检查及方案须经监理工程师批准。高喷墙的质量检查施工必须有监理工程师在场按监理部同意的时间进展无正当理由不得提早或推延施工。4.2围井试验宜在高喷灌浆完毕7d后进展；墙体钻孔检查宜在该部位完成高喷28d后进展。4.3高喷墙体质量检查主要检查墙体的连续性、墙体厚度和墙体的抗压强度、浸透系数等指标是否满足设计和有关规程、的要求。4.4当发现高喷墙抽检不合格时由监理部重新核定抽检范围对不合格墙体施工应及时进展补喷补喷作业施工方案应报监理部签审并在监理工程师指定时间进展质量检查由此造成的工延误及损失由施工承当合同责任。五、其他5.1高喷灌浆防渗墙工程一般按每10～20个孔〔或不多于...
