外销点阵TYPEI多国语言版-GD2207普通版V0VIP免费

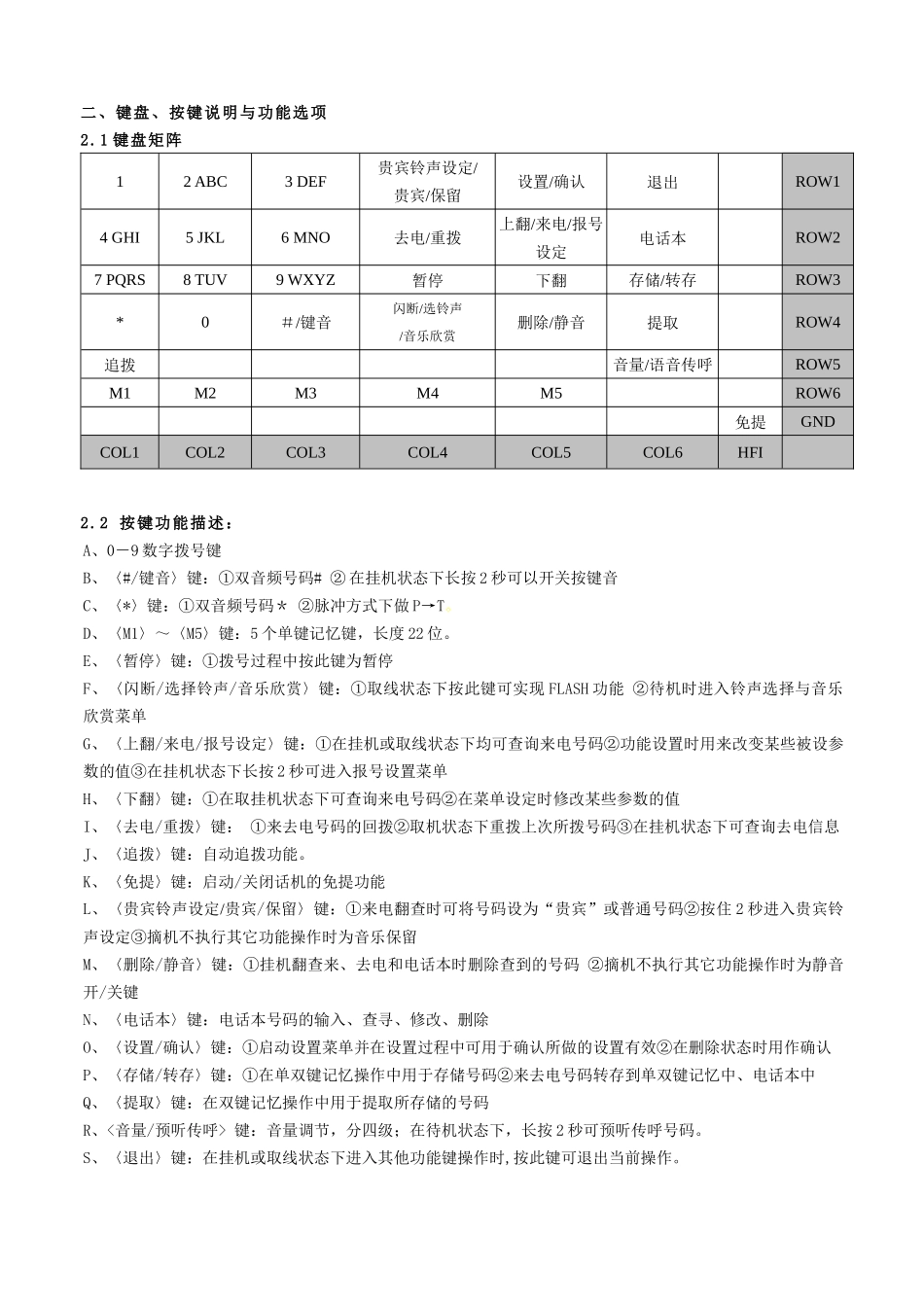

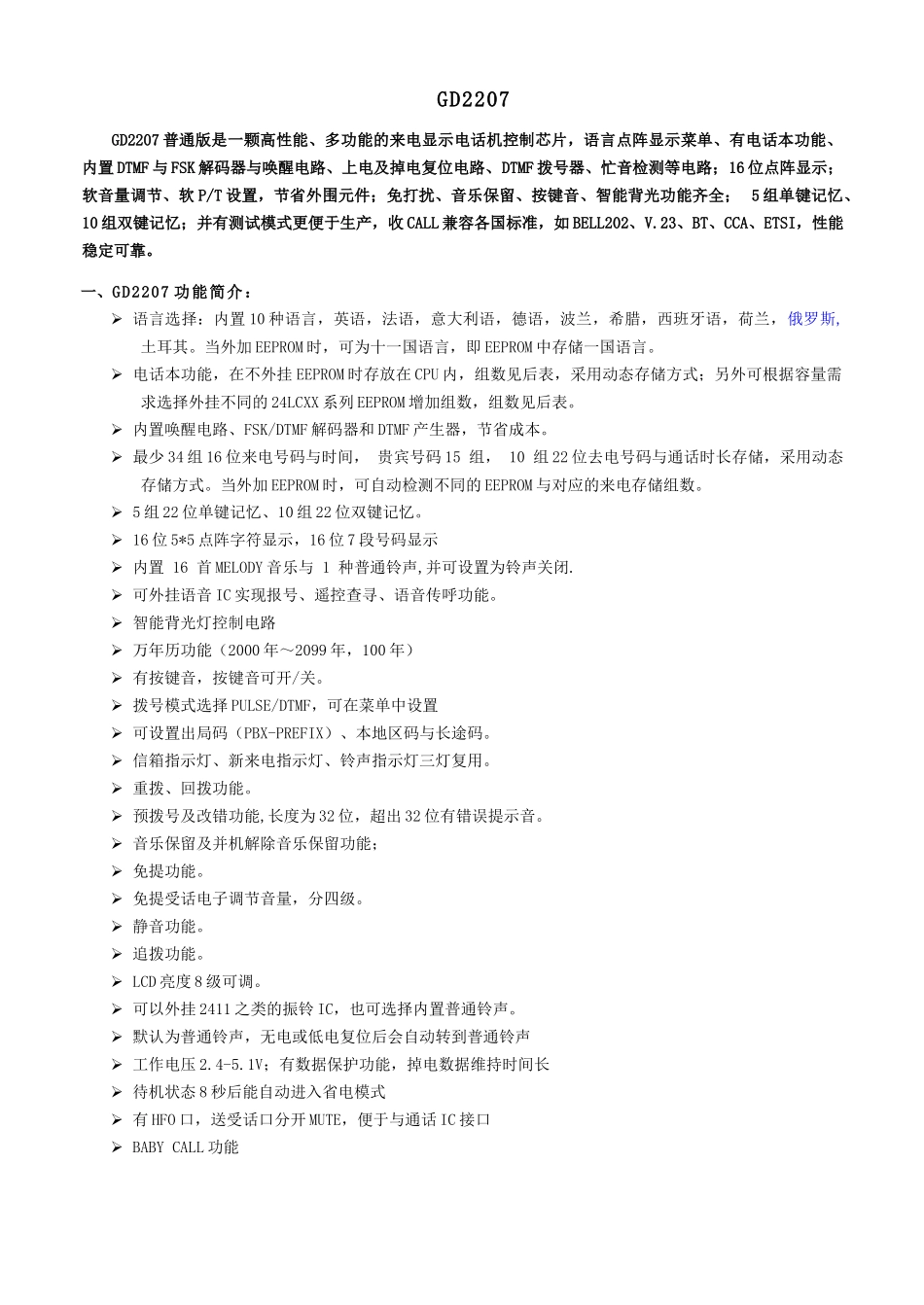

GD2207GD2207普通版是一颗高性能、多功能的来电显示电话机控制芯片，语言点阵显示菜单、有电话本功能、内置DTMF与FSK解码器与唤醒电路、上电及掉电复位电路、DTMF拨号器、忙音检测等电路；16位点阵显示；软音量调节、软P/T设置，节省外围元件；免打扰、音乐保留、按键音、智能背光功能齐全；5组单键记忆、10组双键记忆；并有测试模式更便于生产，收CALL兼容各国标准，如BELL202、V.23、BT、CCA、ETSI，性能稳定可靠。一、GD2207功能简介：语言选择：内置10种语言，英语，法语，意大利语，德语，波兰，希腊，西班牙语，荷兰，俄罗斯,土耳其。当外加EEPROM时，可为十一国语言，即EEPROM中存储一国语言。电话本功能，在不外挂EEPROM时存放在CPU内，组数见后表，采用动态存储方式；另外可根据容量需求选择外挂不同的24LCXX系列EEPROM增加组数，组数见后表。内置唤醒电路、FSK/DTMF解码器和DTMF产生器，节省成本。最少34组16位来电号码与时间，贵宾号码15组，10组22位去电号码与通话时长存储，采用动态存储方式。当外加EEPROM时，可自动检测不同的EEPROM与对应的来电存储组数。5组22位单键记忆、10组22位双键记忆。16位5*5点阵字符显示，16位7段号码显示内置16首MELODY音乐与1种普通铃声,并可设置为铃声关闭.可外挂语音IC实现报号、遥控查寻、语音传呼功能。智能背光灯控制电路万年历功能（2000年～2099年，100年）有按键音，按键音可开/关。拨号模式选择PULSE/DTMF，可在菜单中设置可设置出局码（PBX-PREFIX）、本地区码与长途码。信箱指示灯、新来电指示灯、铃声指示灯三灯复用。重拨、回拨功能。预拨号及改错功能,长度为32位，超出32位有错误提示音。音乐保留及并机解除音乐保留功能；免提功能。免提受话电子调节音量，分四级。静音功能。追拨功能。LCD亮度8级可调。可以外挂2411之类的振铃IC，也可选择内置普通铃声。默认为普通铃声，无电或低电复位后会自动转到普通铃声工作电压2.4-5.1V；有数据保护功能，掉电数据维持时间长待机状态8秒后能自动进入省电模式有HFO口，送受话口分开MUTE，便于与通话IC接口BABYCALL功能二、键盘、按键说明与功能选项2.1键盘矩阵12ABC3DEF贵宾铃声设定/贵宾/保留设置/确认退出ROW14GHI5JKL6MNO去电/重拨上翻/来电/报号设定电话本ROW27PQRS8TUV9WXYZ暂停下翻存储/转存ROW3*0＃/键音闪断/选铃声/音乐欣赏删除/静音提取ROW4追拨音量/语音传呼ROW5M1M2M3M4M5ROW6免提GNDCOL1COL2COL3COL4COL5COL6HFI2.2按键功能描述：A、0－9数字拨号键B、〈#/键音〉键：①双音频号码#②在挂机状态下长按2秒可以开关按键音C、〈*〉键：①双音频号码＊②脉冲方式下做P→T。D、〈M1〉～〈M5〉键：5个单键记忆键，长度22位。E、〈暂停〉键：①拨号过程中按此键为暂停F、〈闪断/选择铃声/音乐欣赏〉键：①取线状态下按此键可实现FLASH功能②待机时进入铃声选择与音乐欣赏菜单G、〈上翻/来电/报号设定〉键：①在挂机或取线状态下均可查询来电号码②功能设置时用来改变某些被设参数的值③在挂机状态下长按2秒可进入报号设置菜单H、〈下翻〉键：①在取挂机状态下可查询来电号码②在菜单设定时修改某些参数的值I、〈去电/重拨〉键：①来去电号码的回拨②取机状态下重拨上次所拨号码③在挂机状态下可查询去电信息J、〈追拨〉键：自动追拨功能。K、〈免提〉键：启动/关闭话机的免提功能L、〈贵宾铃声设定/贵宾/保留〉键：①来电翻查时可将号码设为“贵宾”或普通号码②按住2秒进入贵宾铃声设定③摘机不执行其它功能操作时为音乐保留M、〈删除/静音〉键：①挂机翻查来、去电和电话本时删除查到的号码②摘机不执行其它功能操作时为静音开/关键N、〈电话本〉键：电话本号码的输入、查寻、修改、删除O、〈设置/确认〉键：①启动设置菜单并在设置过程中可用于确认所做的设置有效②在删除状态时用作确认P、〈存储/转存〉键：①在单双键记忆操作中用于存储号码②来去电号码转存到单双键记忆中、电话本中Q、〈提取〉键：在双键记忆操作中用于提取所存储的号码R、<音量/预听传呼>键：音量调节，分四级；在待机状态下，长按2秒可预听...
