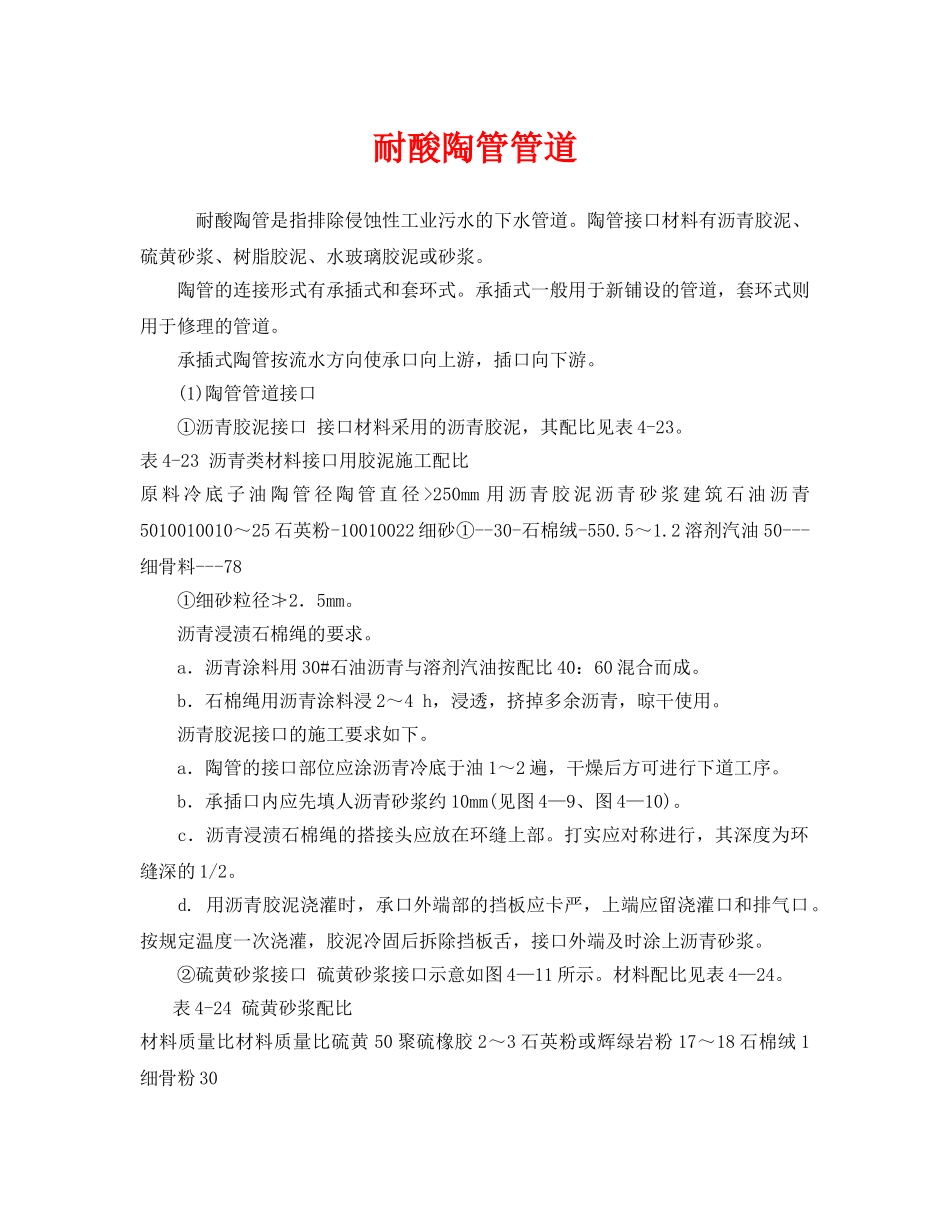

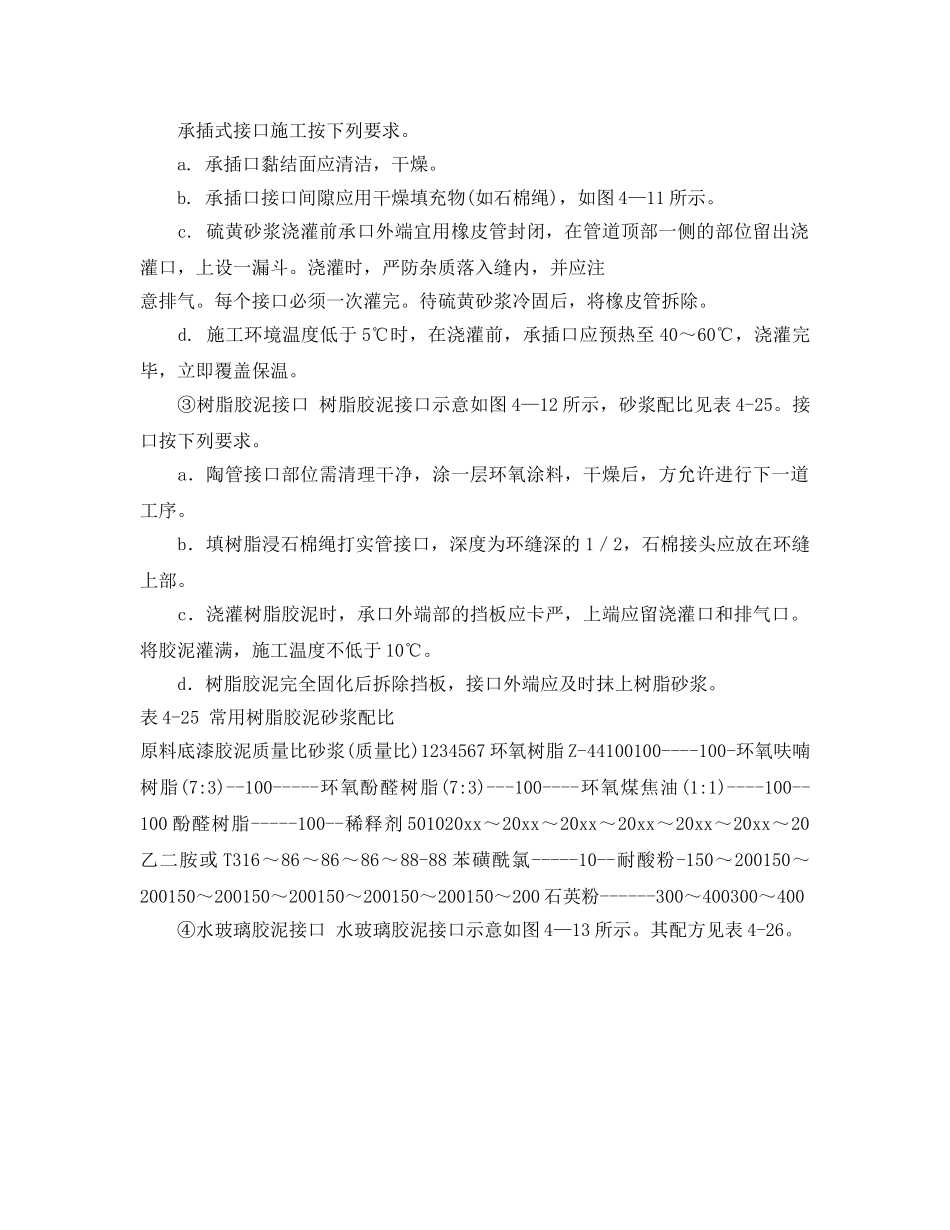

耐酸陶管管道耐酸陶管是指排除侵蚀性工业污水的下水管道。陶管接口材料有沥青胶泥、硫黄砂浆、树脂胶泥、水玻璃胶泥或砂浆。陶管的连接形式有承插式和套环式。承插式一般用于新铺设的管道，套环式则用于修理的管道。承插式陶管按流水方向使承口向上游，插口向下游。(1)陶管管道接口①沥青胶泥接口接口材料采用的沥青胶泥，其配比见表4-23。表4-23沥青类材料接口用胶泥施工配比原料冷底子油陶管径陶管直径>250mm用沥青胶泥沥青砂浆建筑石油沥青5010010010～25石英粉-10010022细砂①--30-石棉绒-550.5～1.2溶剂汽油50---细骨料---78①细砂粒径≯2．5mm。沥青浸渍石棉绳的要求。a．沥青涂料用30#石油沥青与溶剂汽油按配比40：60混合而成。b．石棉绳用沥青涂料浸2～4h，浸透，挤掉多余沥青，晾干使用。沥青胶泥接口的施工要求如下。a．陶管的接口部位应涂沥青冷底于油1～2遍，干燥后方可进行下道工序。b．承插口内应先填人沥青砂浆约10mm(见图4—9、图4—10)。c．沥青浸渍石棉绳的搭接头应放在环缝上部。打实应对称进行，其深度为环缝深的1/2。d.用沥青胶泥浇灌时，承口外端部的挡板应卡严，上端应留浇灌口和排气口。按规定温度一次浇灌，胶泥冷固后拆除挡板舌，接口外端及时涂上沥青砂浆。②硫黄砂浆接口硫黄砂浆接口示意如图4—11所示。材料配比见表4—24。表4-24硫黄砂浆配比材料质量比材料质量比硫黄50聚硫橡胶2～3石英粉或辉绿岩粉17～18石棉绒1细骨粉30承插式接口施工按下列要求。a.承插口黏结面应清洁，干燥。b.承插口接口间隙应用干燥填充物(如石棉绳)，如图4—11所示。c.硫黄砂浆浇灌前承口外端宜用橡皮管封闭，在管道顶部一侧的部位留出浇灌口，上设一漏斗。浇灌时，严防杂质落入缝内，并应注意排气。每个接口必须一次灌完。待硫黄砂浆冷固后，将橡皮管拆除。d.施工环境温度低于5℃时，在浇灌前，承插口应预热至40～60℃，浇灌完毕，立即覆盖保温。③树脂胶泥接口树脂胶泥接口示意如图4—12所示，砂浆配比见表4-25。接口按下列要求。a．陶管接口部位需清理干净，涂一层环氧涂料，干燥后，方允许进行下一道工序。b．填树脂浸石棉绳打实管接口，深度为环缝深的1／2，石棉接头应放在环缝上部。c．浇灌树脂胶泥时，承口外端部的挡板应卡严，上端应留浇灌口和排气口。将胶泥灌满，施工温度不低于10℃。d．树脂胶泥完全固化后拆除挡板，接口外端应及时抹上树脂砂浆。表4-25常用树脂胶泥砂浆配比原料底漆胶泥质量比砂浆(质量比)1234567环氧树脂Z-44100100----100-环氧呋喃树脂(7:3)--100-----环氧酚醛树脂(7:3)---100----环氧煤焦油(1:1)----100--100酚醛树脂-----100--稀释剂501020xx～20xx～20xx～20xx～20xx～20xx～20乙二胺或T316～86～86～86～88-88苯磺酰氯-----10--耐酸粉-150～200150～200150～200150～200150～200150～200150～200石英粉------300～400300～400④水玻璃胶泥接口水玻璃胶泥接口示意如图4—13所示。其配方见表4-26。
