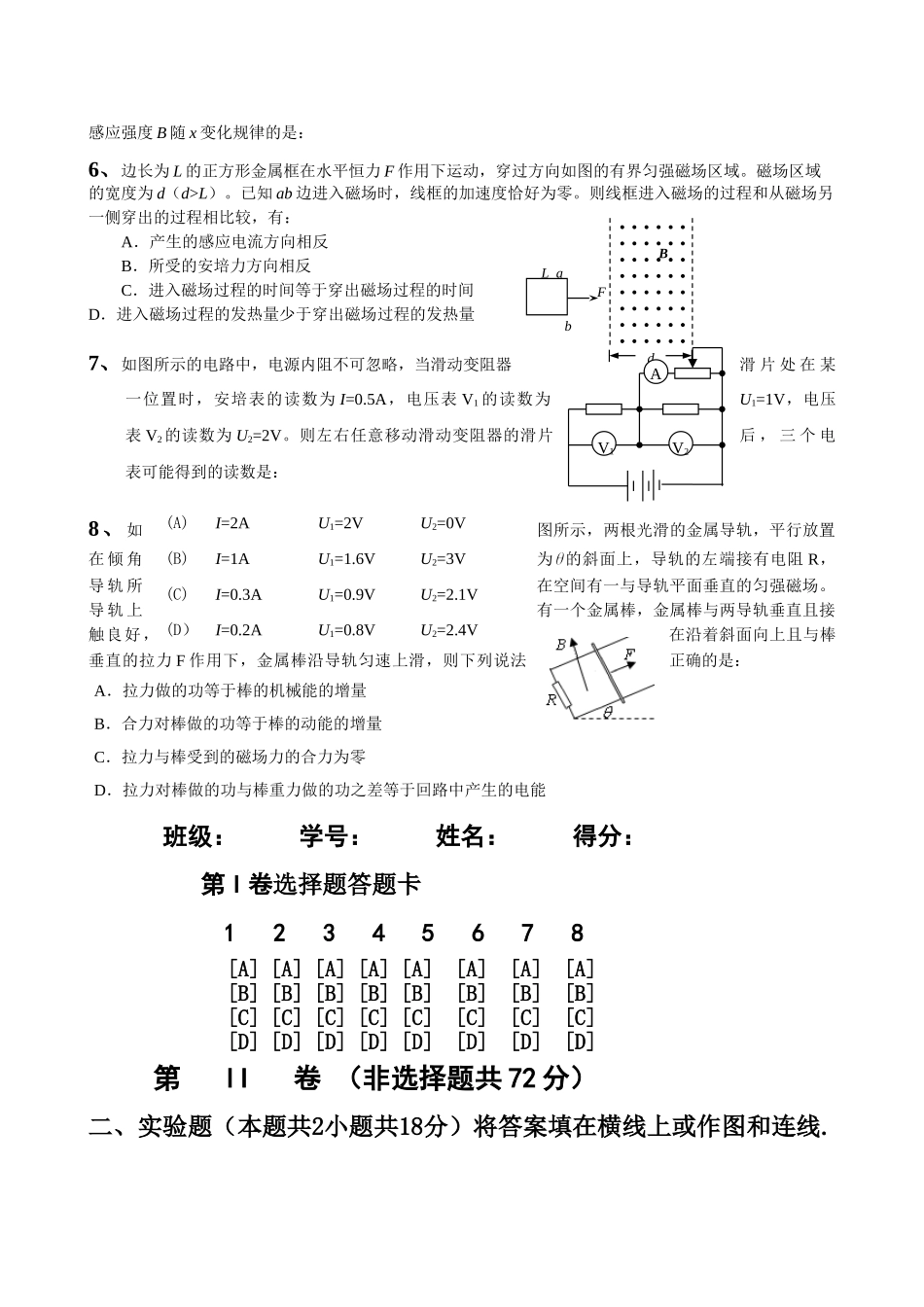

孝感三中2010届专题模块新信息（电磁学）题测试卷命题人：陈继芳本卷分选择题和非选择题两部分组成，共13小题，计120分限时90分钟第I卷（选择题共48分）一、选择题：(本大题共8小题，每小题4分，满分48分,每小题给出四个答案中至少有一个是正确的，把正确答案全选出来，每小题全选对的得4分，选对但不全得2分，有选错或不答的得0分)1、著名物理学家费曼曾设计过这样一个实验装置：一块绝缘圆板可绕其中心竖直的光滑轴自由转动，在圆板的中部有一个线圈，圆板的四周固定着一圈金属小球，如图所示。在线圈接通电源的瞬间发现圆板做顺时针转动（俯视），则下列说法正确的是：（A）圆板上的金属小球一定带正电（B）圆板上的金属小球一定带负电（C）圆板上的金属小球可能不带电（D）圆板上的金属小球可能带负电2、如图所示，有一半径为r的导电圆环处于磁感应强度为B的匀强磁场中，磁场方向垂直纸面向里且与圆环平面垂直，圆环的电阻为R，a、b、c为圆环上等间距的三点．若磁感应强度B在时间△t内均匀减小至零，则此过程：A．圆环内的感应电流为Bπr2/R△tB．流过圆环截面的电量为Bπr2/RC．a、b间的电压等于b、c间的电压，且电压不等于零D．a、b间的电压等于b、c间的电压，且电压均为零3、矩形导线框abcd放在匀强磁场中，磁感线方向与线圈平面垂直，磁感强度B随时间变化的图像如图所示．时刻，磁感强度的方向垂直于纸面向里．在0～4s时间内，线框的ab边受力随时间变化的图像（力的方向规定以向左为正方向），可能如图中的：4、理论研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场。现有两块无限大的均匀绝缘带电平面，一块两面正电，一块两面负电。把它们正交放置如甲图所示，单位面积所带电荷量相等（设电荷在相互作用时不移动），图甲中直线A1B1和A2B2分别为带正电平面和带负电平面与纸面正交的交线，O为两交线的交点，则图乙中能正确反映等势面分布情况的是：5、如下图所示，a是长直密绕通电螺线管，应用DIS的磁传感器b沿a的轴线Ox从O点自左向右匀速穿过通电螺线管螺管a。能正确反映通电螺线管内部磁金属小球线圈BabcFt/s01234Ft/s01234Ft/s01234Ft/s01234（A）（B）（C）（D）OxBOxBAOxBOxBBCDabxO感应强度B随x变化规律的是：6、边长为L的正方形金属框在水平恒力F作用下运动，穿过方向如图的有界匀强磁场区域。磁场区域的宽度为d（d>L）。已知ab边进入磁场时，线框的加速度恰好为零。则线框进入磁场的过程和从磁场另一侧穿出的过程相比较，有：A．产生的感应电流方向相反B．所受的安培力方向相反C．进入磁场过程的时间等于穿出磁场过程的时间D．进入磁场过程的发热量少于穿出磁场过程的发热量7、如图所示的电路中，电源内阻不可忽略，当滑动变阻器滑片处在某一位置时，安培表的读数为I=0.5A，电压表V1的读数为U1=1V，电压表V2的读数为U2=2V。则左右任意移动滑动变阻器的滑片后，三个电表可能得到的读数是：8、如图所示，两根光滑的金属导轨，平行放置在倾角为的斜面上，导轨的左端接有电阻R，导轨所在空间有一与导轨平面垂直的匀强磁场。导轨上有一个金属棒，金属棒与两导轨垂直且接触良好，在沿着斜面向上且与棒垂直的拉力F作用下，金属棒沿导轨匀速上滑，则下列说法正确的是：A．拉力做的功等于棒的机械能的增量B．合力对棒做的功等于棒的动能的增量C．拉力与棒受到的磁场力的合力为零D．拉力对棒做的功与棒重力做的功之差等于回路中产生的电能班级：学号：姓名：得分：第I卷选择题答题卡12345678[A][A][A][A][A][A][A][A][B][B][B][B][B][B][B][B][C][C][C][C][C][C][C][C][D][D][D][D][D][D][D][D]第II卷（非选择题共72分）二、实验题（本题共2小题共18分）将答案填在横线上或作图和连线.(A)I=2AU1=2VU2=0V(B)I=1AU1=1.6VU2=3V(C)I=0.3AU1=0.9VU2=2.1V(D）I=0.2AU1=0.8VU2=2.4VdBbFLaV1V2A9、（8分）研究电磁感应现象的实验（1）为了能明显地观察到实验现象，请在如图所示的实验器材中，选择必要的器材，在图中用实线连接成相应的实物电路图；（2）将原线圈插人副线圈中，闭合电键，副线圈中感应电流与原线圈中电流的绕行方向___________（选填“可能...
