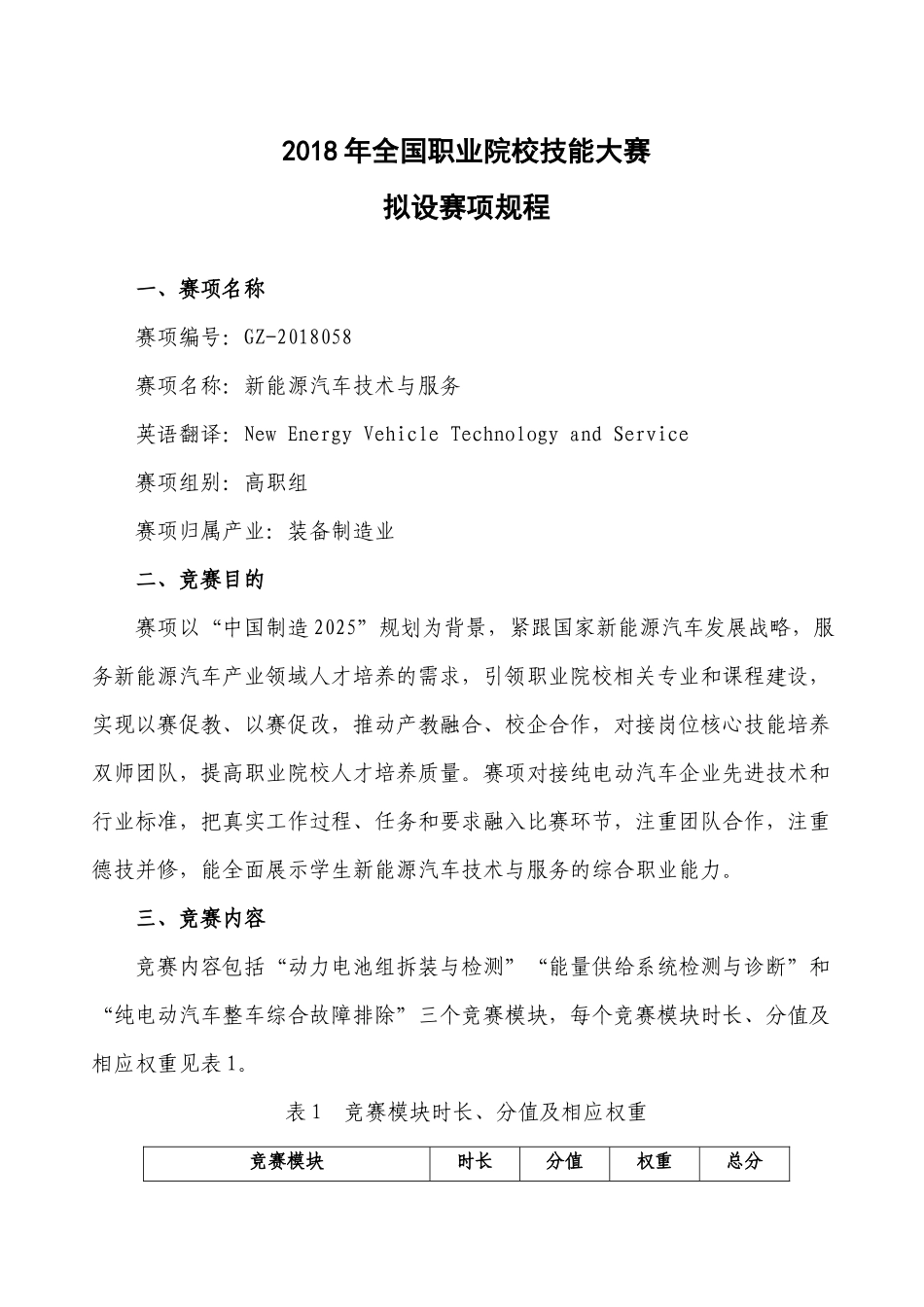

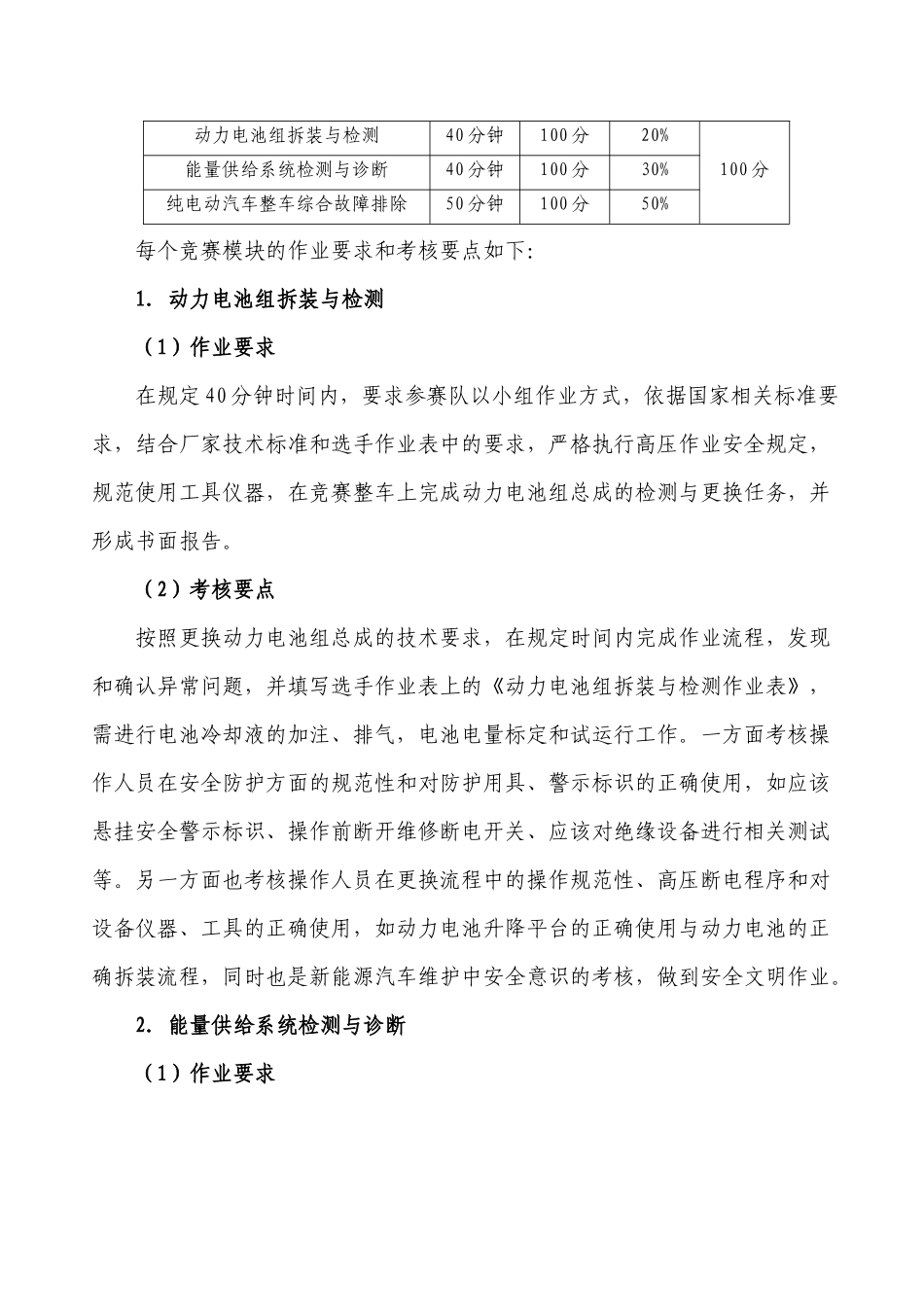

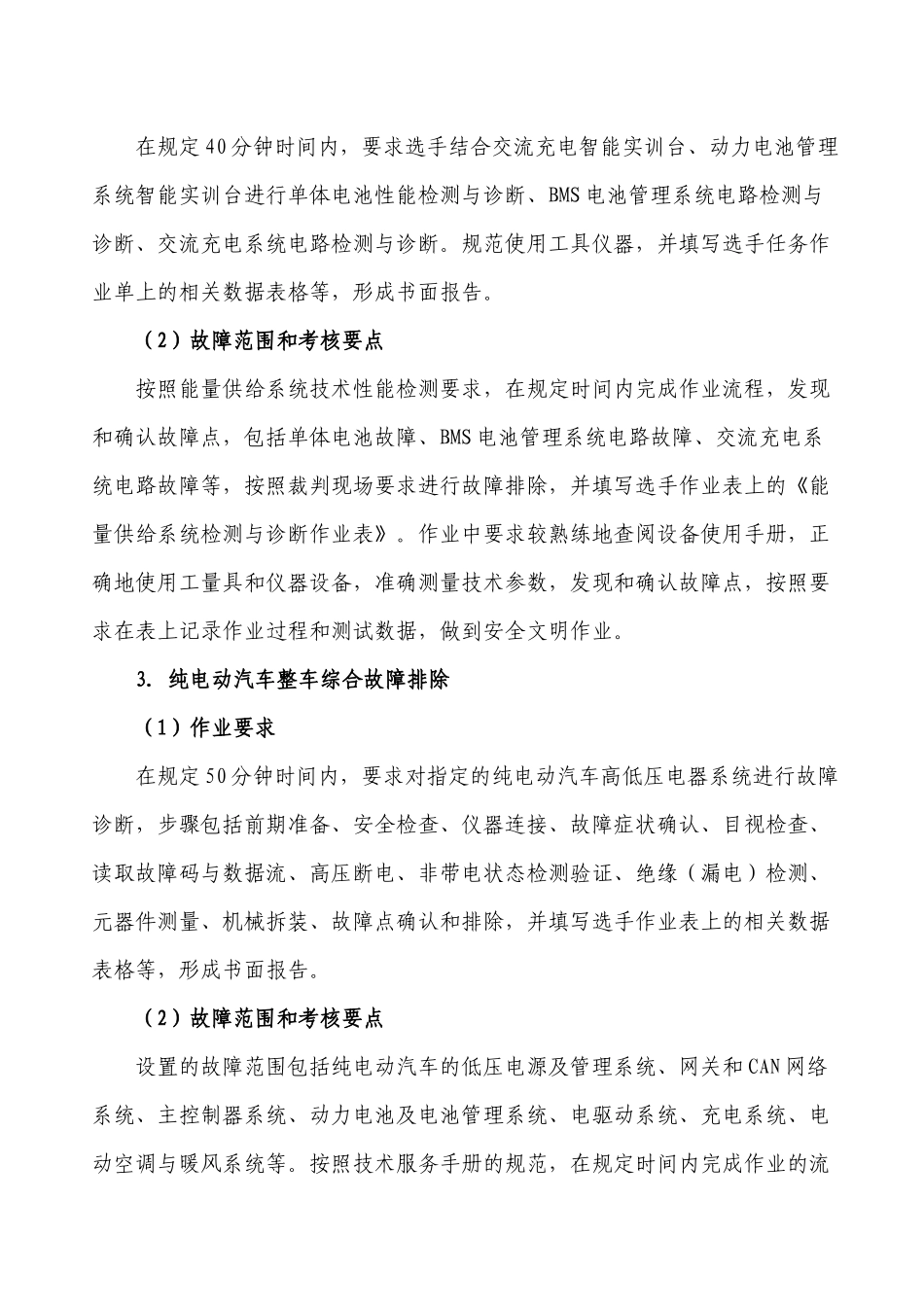

2018年全国职业院校技能大赛拟设赛项规程一、赛项名称赛项编号：GZ-2018058赛项名称：新能源汽车技术与服务英语翻译：NewEnergyVehicleTechnologyandService赛项组别：高职组赛项归属产业：装备制造业二、竞赛目的赛项以“中国制造2025”规划为背景，紧跟国家新能源汽车发展战略，服务新能源汽车产业领域人才培养的需求，引领职业院校相关专业和课程建设，实现以赛促教、以赛促改，推动产教融合、校企合作，对接岗位核心技能培养双师团队，提高职业院校人才培养质量。赛项对接纯电动汽车企业先进技术和行业标准，把真实工作过程、任务和要求融入比赛环节，注重团队合作，注重德技并修，能全面展示学生新能源汽车技术与服务的综合职业能力。三、竞赛内容竞赛内容包括“动力电池组拆装与检测”“能量供给系统检测与诊断”和“纯电动汽车整车综合故障排除”三个竞赛模块，每个竞赛模块时长、分值及相应权重见表1。表1竞赛模块时长、分值及相应权重竞赛模块时长分值权重总分动力电池组拆装与检测40分钟100分20%100分能量供给系统检测与诊断40分钟100分30%纯电动汽车整车综合故障排除50分钟100分50%每个竞赛模块的作业要求和考核要点如下：1．动力电池组拆装与检测（1）作业要求在规定40分钟时间内，要求参赛队以小组作业方式，依据国家相关标准要求，结合厂家技术标准和选手作业表中的要求，严格执行高压作业安全规定，规范使用工具仪器，在竞赛整车上完成动力电池组总成的检测与更换任务，并形成书面报告。（2）考核要点按照更换动力电池组总成的技术要求，在规定时间内完成作业流程，发现和确认异常问题，并填写选手作业表上的《动力电池组拆装与检测作业表》，需进行电池冷却液的加注、排气，电池电量标定和试运行工作。一方面考核操作人员在安全防护方面的规范性和对防护用具、警示标识的正确使用，如应该悬挂安全警示标识、操作前断开维修断电开关、应该对绝缘设备进行相关测试等。另一方面也考核操作人员在更换流程中的操作规范性、高压断电程序和对设备仪器、工具的正确使用，如动力电池升降平台的正确使用与动力电池的正确拆装流程，同时也是新能源汽车维护中安全意识的考核，做到安全文明作业。2．能量供给系统检测与诊断（1）作业要求在规定40分钟时间内，要求选手结合交流充电智能实训台、动力电池管理系统智能实训台进行单体电池性能检测与诊断、BMS电池管理系统电路检测与诊断、交流充电系统电路检测与诊断。规范使用工具仪器，并填写选手任务作业单上的相关数据表格等，形成书面报告。（2）故障范围和考核要点按照能量供给系统技术性能检测要求，在规定时间内完成作业流程，发现和确认故障点，包括单体电池故障、BMS电池管理系统电路故障、交流充电系统电路故障等，按照裁判现场要求进行故障排除，并填写选手作业表上的《能量供给系统检测与诊断作业表》。作业中要求较熟练地查阅设备使用手册，正确地使用工量具和仪器设备，准确测量技术参数，发现和确认故障点，按照要求在表上记录作业过程和测试数据，做到安全文明作业。3．纯电动汽车整车综合故障排除（1）作业要求在规定50分钟时间内，要求对指定的纯电动汽车高低压电器系统进行故障诊断，步骤包括前期准备、安全检查、仪器连接、故障症状确认、目视检查、读取故障码与数据流、高压断电、非带电状态检测验证、绝缘（漏电）检测、元器件测量、机械拆装、故障点确认和排除，并填写选手作业表上的相关数据表格等，形成书面报告。（2）故障范围和考核要点设置的故障范围包括纯电动汽车的低压电源及管理系统、网关和CAN网络系统、主控制器系统、动力电池及电池管理系统、电驱动系统、充电系统、电动空调与暖风系统等。按照技术服务手册的规范，在规定时间内完成作业的流程，正确地开展检查和诊断工作，定位故障点，确认故障原因，按照故障诊断结论排除故障，并填写选手作业表上的《纯电动汽车整车综合故障排除作业表》。作业中要求较熟练地查阅维修资料和电路原理图、正确使用工量具和仪器设备、准确测量技术参数和判断故障点、正确记录作业过程和测试数据、安全文明作业。鼓励参赛选手在保障人身和设备安全的前提下，采...
