土压平衡顶管施工方案VIP免费

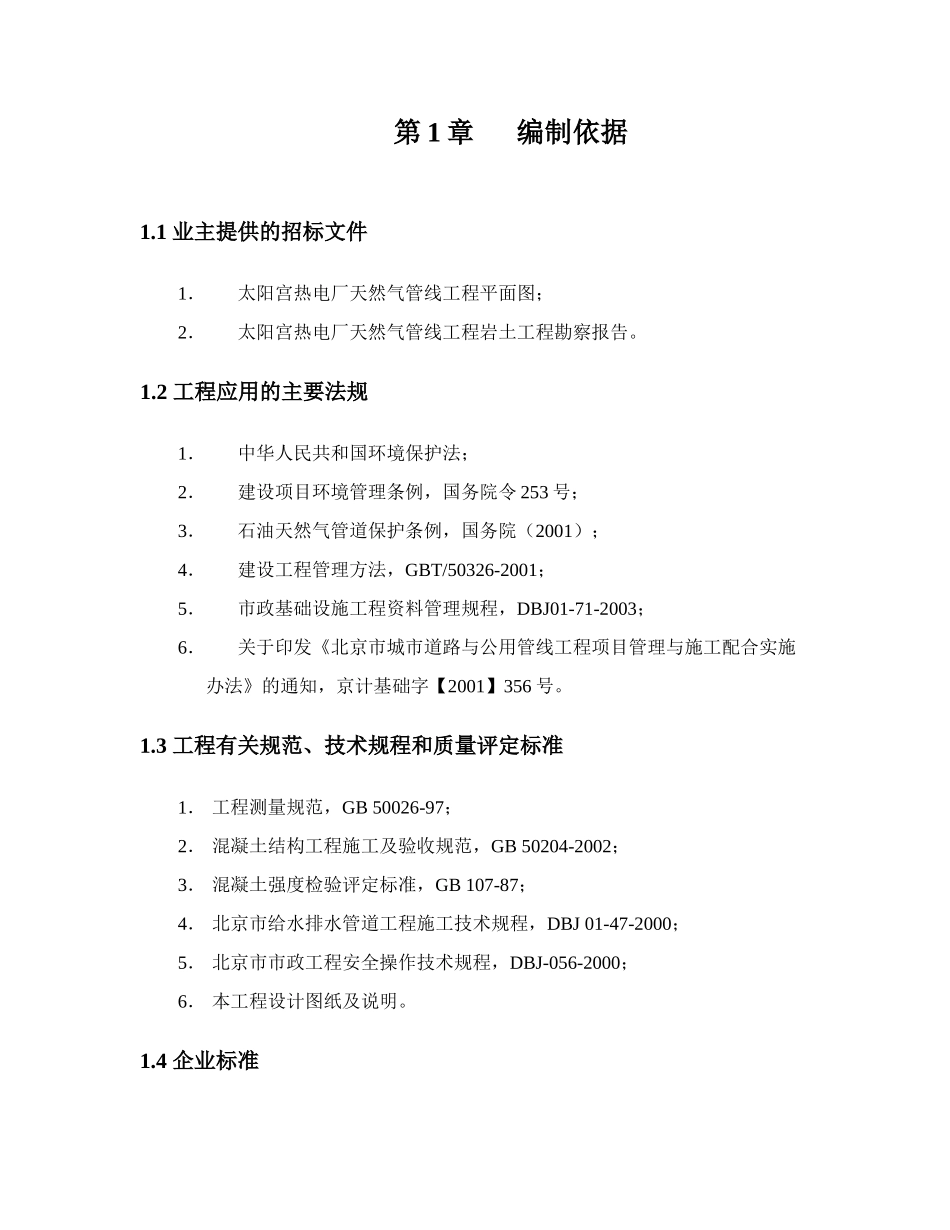

第1章编制依据1.1业主提供的招标文件1．太阳宫热电厂天然气管线工程平面图；2．太阳宫热电厂天然气管线工程岩土工程勘察报告。1.2工程应用的主要法规1．中华人民共和国环境保护法；2．建设项目环境管理条例，国务院令253号；3．石油天然气管道保护条例，国务院（2001）；4．建设工程管理方法，GBT/50326-2001；5．市政基础设施工程资料管理规程，DBJ01-71-2003；6．关于印发《北京市城市道路与公用管线工程项目管理与施工配合实施办法》的通知，京计基础字【2001】356号。1.3工程有关规范、技术规程和质量评定标准1．工程测量规范，GB50026-97；2．混凝土结构工程施工及验收规范，GB50204-2002；3．混凝土强度检验评定标准，GB107-87；4．北京市给水排水管道工程施工技术规程，DBJ01-47-2000；5．北京市市政工程安全操作技术规程，DBJ-056-2000；6．本工程设计图纸及说明。1.4企业标准1．中宣公司质量、环境、职业健康安全管理手册；2．中宣公司资料、安全手册。第2章工程概况2.1工程简介2.1.1北京市太阳宫热电厂天然气管道工程（北四环-北五环段）位于北京京承高速公路东侧，北五环至北四环之间，近南—北走向。2.1.2拟建管线长度5000米，管径500毫米，大部分为开槽施工，管线埋深在1.5米至2.0米之间；局部地段为顶管施工，管道埋深在6.0米之下。2.1.3顶管施工：本工程在穿越北五环与京承高速公路交点的匝道时，设计使用机械顶管施工法铺设套管，套管采用DN2000、接口为钢承口F型。2.1.4穿越北五环匝道的顶管，位于本标段的桩号是？～？，穿越长度为112.0米。2.1.5本工程建设单位为北京市燃气集团有限责任公司，地质勘察单位为中国建筑技术集团有限公司，管线施工单位是北京市城建三公司，顶管施工单位为北京市中宣市政工程有限公司机械顶管分公司。2.1.6本工程的质量要求为合格。2.2主要工程量顶管穿越匝道112米（DN2200）顶进坑1座接收坑1座2.3现场施工环境2.3.1现场地上情况本工程为顶管穿越北五环高速公路匝道，位于京承高速公路与北五环高速公路交会处，机械顶管工作坑处于高速公路两侧的绿化带内，主要为杨树、松树，树木需要伐移及保护。顶管工作坑有道路通达，交通便利，为施工运输提供了条件，但是，公路上车流量大，需注意交通安全。现场附近的场地条件较好，可以较为容易地解决临设、材料堆放、加工场地等用地问题。2.3.2现场地下情况机械顶管穿越施工时，地下管线对施工的影响较大，目前尚不了解其它管线在施工处通过的具体情况，施工前需要进行物探、坑探，确保现况管线的安全。2.4工程地质、水文情况施工沿线场地地形基本平坦，高差较小，地面标高在36.76～41.63米之间。2.4.1地质情况图2-1根据地质勘探资料，本区地层划分为5大层，分别是：①人工填土层：土质较复杂，有粘质粉土、粉质粘土、房渣土、卵石层等，中密、湿-稍湿，可塑-硬塑，夹砂、砖块、灰渣等，厚度为1.10-7.90米。②粉质粘土层：褐黄-灰色，中密、湿-饱和，可塑-硬塑，含有云母、氧化铁、蚌壳、有机质等，夹有砂质粉土-粘质粉土层。③粘质粉土、砂质粉土层：褐黄色，稍密，湿-饱和，硬塑-可塑，土体中含云母、氧化铁、姜石等，夹粘土、粉砂薄层。④粉质粘土、粘质粉土层。⑤粉质粘土、粘质粉土层。图2-1地质剖面图2.4.2地下水情况本区有三层地下水，第一层属台地潜水，静止水位埋深为1.70～5.20米，水位标高为33.02～38.41米；第二层潜水类型，水体埋深为6.30～8.90米，水位标高为30.21～33.02米；第二层也属潜水类型，水面距地面距离为17.30米，水面标高为21.85米；局部地段存在上层滞水。第一层地下水水质对混凝土结构有弱腐蚀性，在干湿交替作用条件下，对钢筋混凝土结构中的钢筋有弱腐蚀性，对钢结构具中腐蚀性。2.5施工工期工期控制在60日历天。2.5.1施工准备5历天，主要事项如下：(1)生活区、办公区临时设施的建设，施工用水、用电电源的安装与架设；(2)测量交桩，测量放线及复测、审核报验；(3)设计图纸会审与设计交底，施工组织设计的编制、上报和审批；(4)修建施工运输的临时道路；(5)主要材料计划、采购、进场；(6)选择弃土与暂存土地点；(7)配合业主做好工程的各项协调工作。2.5.2工作...
