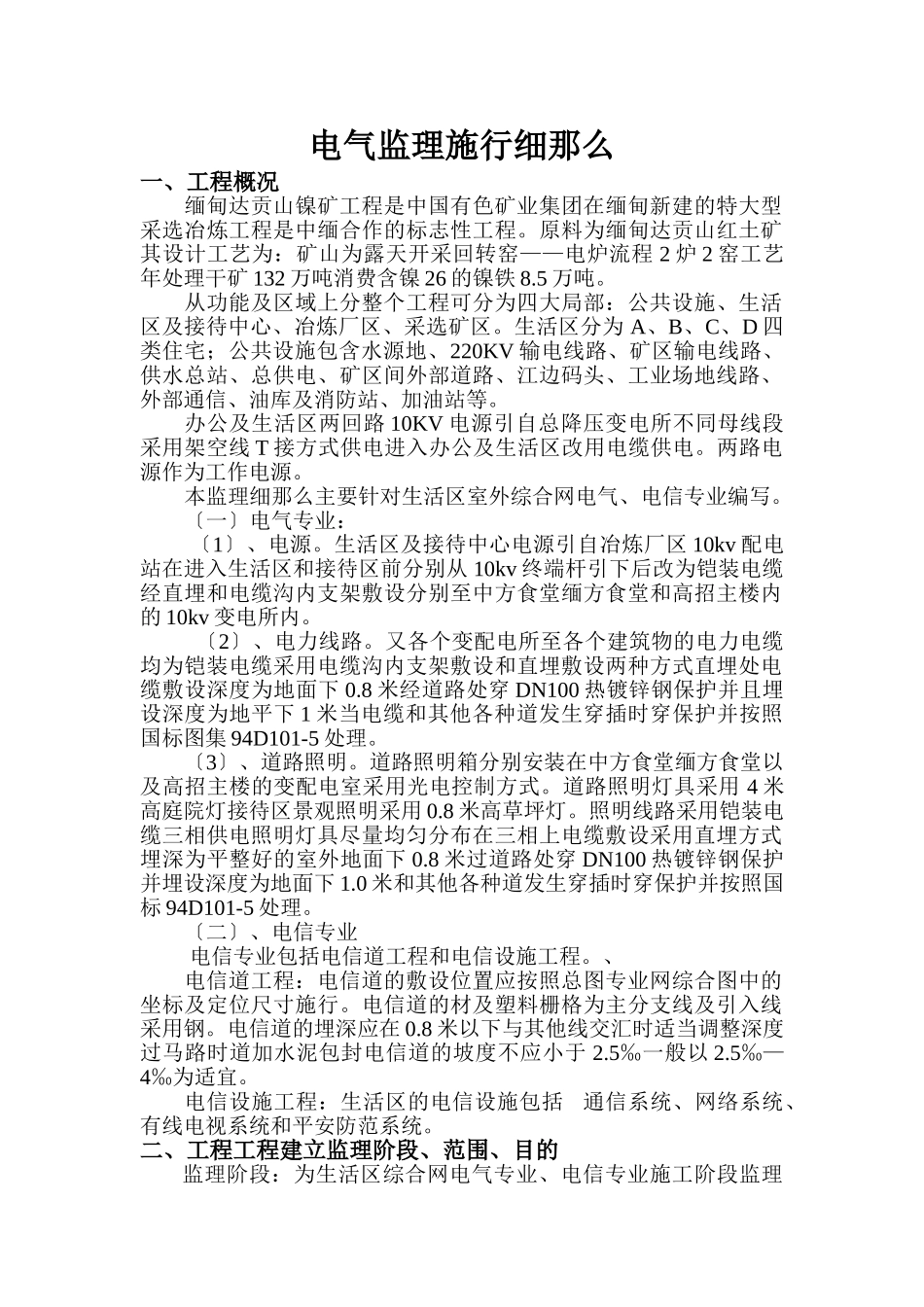

电气监理施行细那么一、工程概况缅甸达贡山镍矿工程是中国有色矿业集团在缅甸新建的特大型采选冶炼工程是中缅合作的标志性工程。原料为缅甸达贡山红土矿其设计工艺为：矿山为露天开采回转窑——电炉流程2炉2窑工艺年处理干矿132万吨消费含镍26的镍铁8.5万吨。从功能及区域上分整个工程可分为四大局部：公共设施、生活区及接待中心、冶炼厂区、采选矿区。生活区分为A、B、C、D四类住宅；公共设施包含水源地、220KV输电线路、矿区输电线路、供水总站、总供电、矿区间外部道路、江边码头、工业场地线路、外部通信、油库及消防站、加油站等。办公及生活区两回路10KV电源引自总降压变电所不同母线段采用架空线T接方式供电进入办公及生活区改用电缆供电。两路电源作为工作电源。本监理细那么主要针对生活区室外综合网电气、电信专业编写。〔一〕电气专业：〔1〕、电源。生活区及接待中心电源引自冶炼厂区10kv配电站在进入生活区和接待区前分别从10kv终端杆引下后改为铠装电缆经直埋和电缆沟内支架敷设分别至中方食堂缅方食堂和高招主楼内的10kv变电所内。〔2〕、电力线路。又各个变配电所至各个建筑物的电力电缆均为铠装电缆采用电缆沟内支架敷设和直埋敷设两种方式直埋处电缆敷设深度为地面下0.8米经道路处穿DN100热镀锌钢保护并且埋设深度为地平下1米当电缆和其他各种道发生穿插时穿保护并按照国标图集94D101-5处理。〔3〕、道路照明。道路照明箱分别安装在中方食堂缅方食堂以及高招主楼的变配电室采用光电控制方式。道路照明灯具采用4米高庭院灯接待区景观照明采用0.8米高草坪灯。照明线路采用铠装电缆三相供电照明灯具尽量均匀分布在三相上电缆敷设采用直埋方式埋深为平整好的室外地面下0.8米过道路处穿DN100热镀锌钢保护并埋设深度为地面下1.0米和其他各种道发生穿插时穿保护并按照国标94D101-5处理。〔二〕、电信专业电信专业包括电信道工程和电信设施工程。、电信道工程：电信道的敷设位置应按照总图专业网综合图中的坐标及定位尺寸施行。电信道的材及塑料栅格为主分支线及引入线采用钢。电信道的埋深应在0.8米以下与其他线交汇时适当调整深度过马路时道加水泥包封电信道的坡度不应小于2.5‰一般以2.5‰—4‰为适宜。电信设施工程：生活区的电信设施包括通信系统、网络系统、有线电视系统和平安防范系统。二、工程工程建立监理阶段、范围、目的监理阶段：为生活区综合网电气专业、电信专业施工阶段监理监理范围：电缆敷设、庭院灯安装、照明箱安装、电信道敷设、电信设施安装监理目的：1、采取多种措施精心组织以保证实际工程控制在方案之内。2、质量目的为优良。3、严格按照?建立工程平安消费理?中的规定履行监理平安职责杜绝重大平安身伤亡事故。三、监理根据法律、法规：有关建立的和地律、法规、行业。合同：监理合同、施工合同。施工图纸：经审批后设计施工图纸。技术：审批后的设计变更、工地洽商、业务联络单和试验及其它施工。规范:?电气装置安装工程电缆线路施工及验收?GB50168-92?民用建筑电气设计?GB50034-2004?建筑照明设计?GB50034-1995?建筑物防雷设计?GB50056-1994?35Kv及以下电缆敷设?94D101-5?特殊灯具安装?03D702-3?电力工程电缆设计?GB50216-94?户外电力电缆终端头?93D101-2?电业平安工作规程?DL/408-91?电气装置安装工程盘柜及二次回路接线施工验收?GB50171-92?电气装置安装工程电气设备交接试验?GB50150-91?电气装置安装工程接地装置施工与验收?GB50169-92?电气装置安装工程电力变压器、油侵电抗器、互感器施工及验收?GBJ148-90?电气装置安装工程高压电气施工及验收?GBJ147-90?常用水泵控制线路图?01D303-3?供配电系统设计?GB50052-95?建筑电气工程施工质量验收?GB50303-2002四、监理工作内容1〕审查本工程电气专业的施工组织设计方案、施工进度方案等并将审查结果以书面形式答复施工方。催促施工方在施工过程中要严格按方案和进度方案施工。2〕设备、材料进场前施工方应及时将合格证和质量保证书等报监理部进展审查不合格的绝不能进入现场使用。电气设备监理应同施工方、业主代表及有关部门到现场进展开箱检查施工方应按图纸认真检查是否符合设计施工要求如...
