室内装饰脚手架施工方案 VIP免费

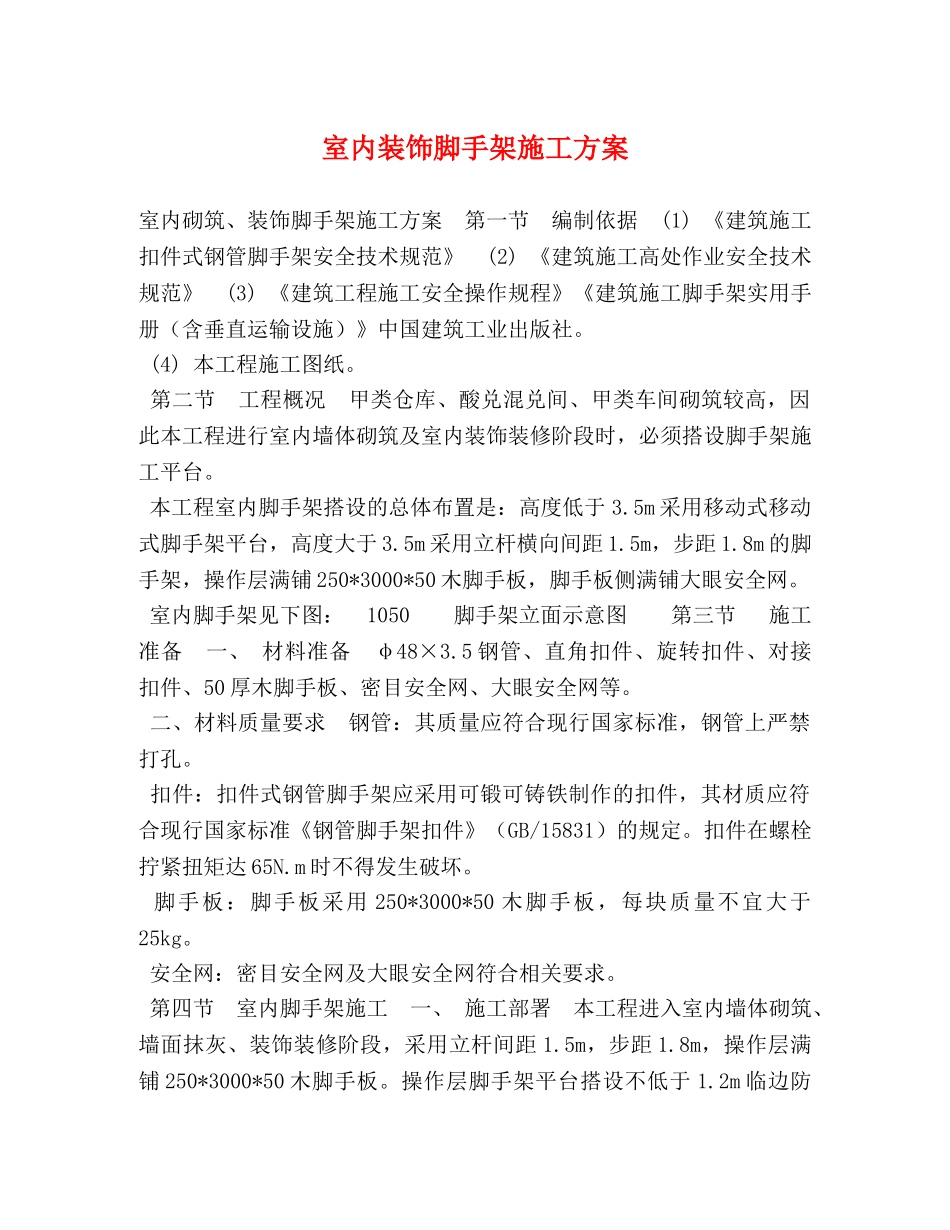

室内装饰脚手架施工方案室内砌筑、装饰脚手架施工方案第一节编制依据(1)《建筑施工扣件式钢管脚手架安全技术规范》(2)《建筑施工高处作业安全技术规范》(3)《建筑工程施工安全操作规程》《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社。(4)本工程施工图纸。第二节工程概况甲类仓库、酸兑混兑间、甲类车间砌筑较高，因此本工程进行室内墙体砌筑及室内装饰装修阶段时，必须搭设脚手架施工平台。本工程室内脚手架搭设的总体布置是：高度低于3.5m采用移动式移动式脚手架平台，高度大于3.5m采用立杆横向间距1.5m，步距1.8m的脚手架，操作层满铺250*3000*50木脚手板，脚手板侧满铺大眼安全网。室内脚手架见下图：1050脚手架立面示意图第三节施工准备一、材料准备φ48×3.5钢管、直角扣件、旋转扣件、对接扣件、50厚木脚手板、密目安全网、大眼安全网等。二、材料质量要求钢管：其质量应符合现行国家标准，钢管上严禁打孔。扣件：扣件式钢管脚手架应采用可锻可铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB/15831）的规定。扣件在螺栓拧紧扭矩达65N.m时不得发生破坏。脚手板：脚手板采用250*3000*50木脚手板，每块质量不宜大于25kg。安全网：密目安全网及大眼安全网符合相关要求。第四节室内脚手架施工一、施工部署本工程进入室内墙体砌筑、墙面抹灰、装饰装修阶段，采用立杆间距1.5m，步距1.8m，操作层满铺250*3000*50木脚手板。操作层脚手架平台搭设不低于1.2m临边防护和每道900mm护身管内侧满挂密目安全网。二、脚手架搭设构造要求：1、纵向水平杆、横向水平杆、脚手板。（1）纵向水平柑的构造应符合下列规定①纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。②纵向水平杆接长采用对接扣件连接，应符合下列规定：纵向水平杆的对接扣件应交错设置，两根相邻纵向水平杆的接头不得设置于同步同跨内。不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500；个接头中心纵距的1/3。（2）、横向水平杆的构造应符合下列规定①主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁随意拆除。主节点处两个直角扣件的中心距离不应大于150，靠墙一端的外伸长度，不应大于0.4，其不应大于500㎜②使用木脚手板，横向水平杆两端采用直角扣件固定在纵向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内。（3）、脚手板的设置应符合下列规定：①作业层上脚手板应满铺，并铺稳，离开墙面120～150㎜。②木脚手板应设置在三根横向水平柑上。当脚手板长度小于2米是时，可采用两根横向承，但应将脚手板两端与其他可靠固定，严防倾翻。脚手板可采用对接平铺，亦可采用搭接铺设。采用对接平铺时，接头处必须设置两根横向水平杆，脚手板外伸长度应取130～150㎜，两块脚手板外伸长度各不应大于300㎜；脚手板搭接铺设时，接头必须在横向水平杆上，搭接长度应大于200㎜，其伸出横向水平杆的长度不应小于100㎜。③作业层端部脚手板探头长度应取150㎜，其板长两端均应支承杆可靠地固定。2、立杆（1）每根立杆底部应设置垫板，垫板厚度不应小于200㎜。（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应应直角扣件固定在距底座上皮不大于200㎜处的立杆上。狠向扫地杆应采用指教扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高差不应大于1米。靠墙边坡上方的立杆轴线到边坡的距离不应小于500㎜。（3）立杆接长除顶层步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：①立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜大于步距的1/3。②搭接长度不应小于1米，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100㎜。3、剪力撑（1）剪力撑设置应符合下列规定：①剪力撑沿脚手架两端和转角处起，每隔7根立杆设置一道，且每面架子不得少于3道。剪力撑应沿架高连续设置，与地面呈45度夹角。②剪力撑斜杆的接长采用搭接，用旋转扣件固定在与立杆之...
