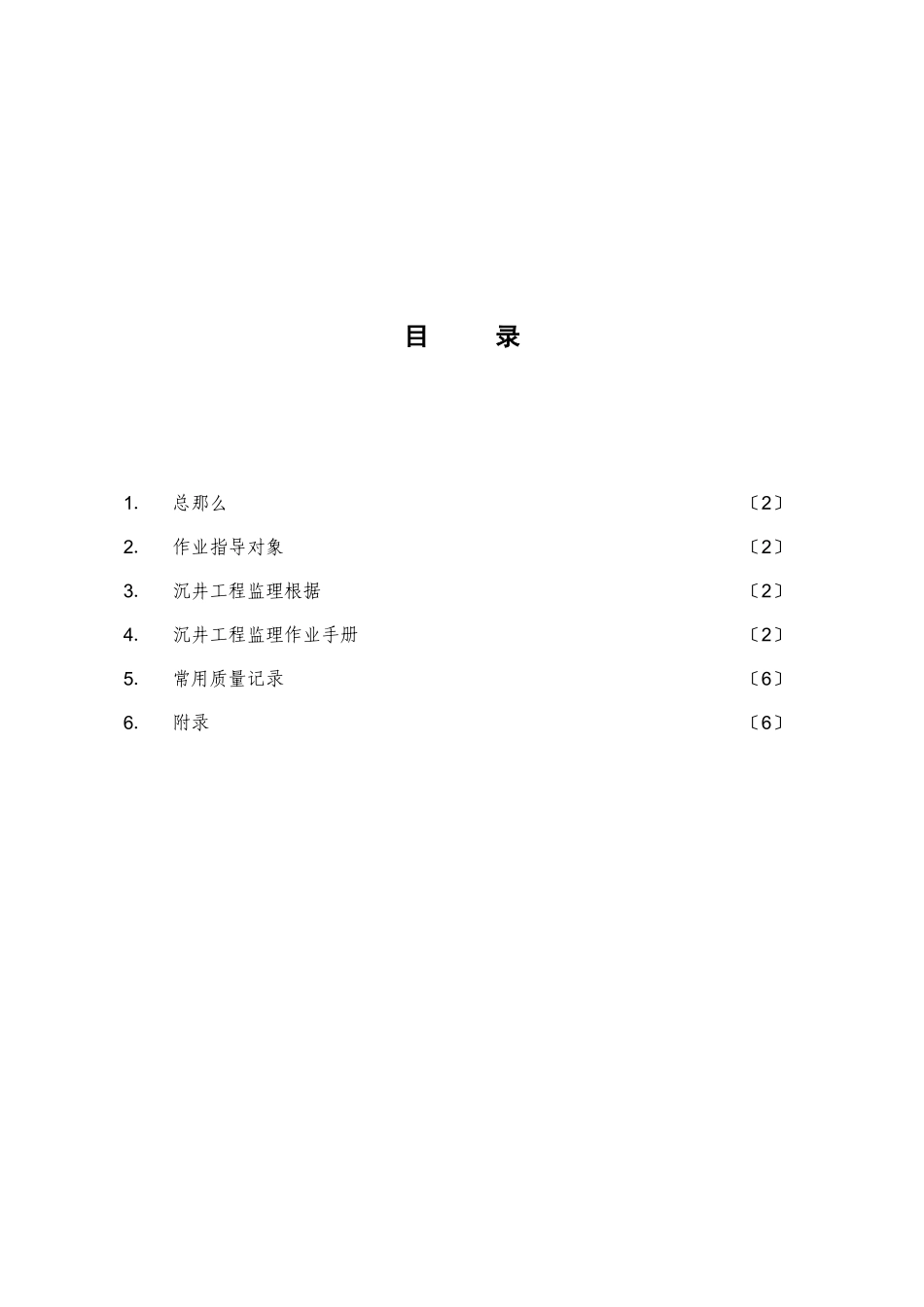

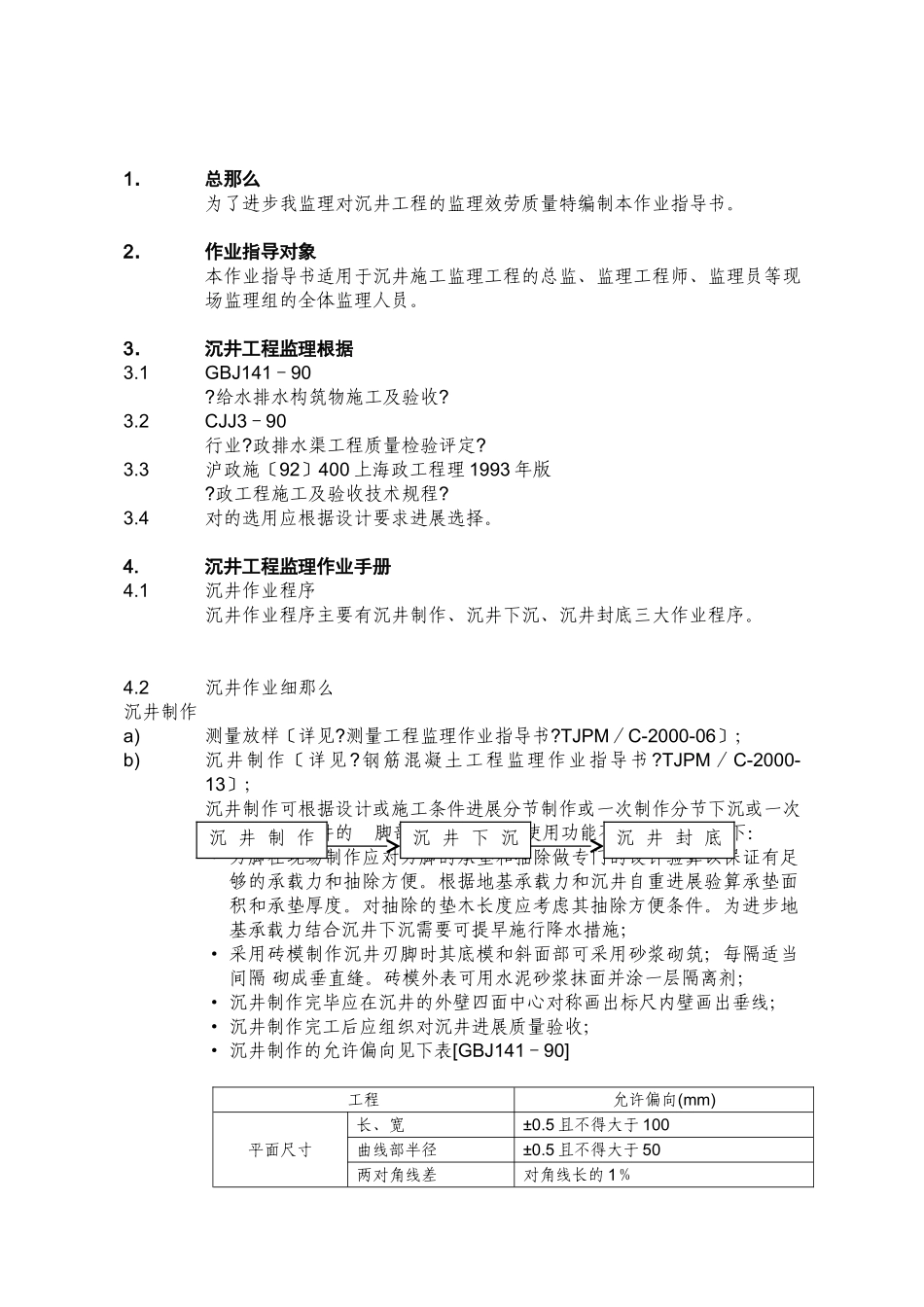

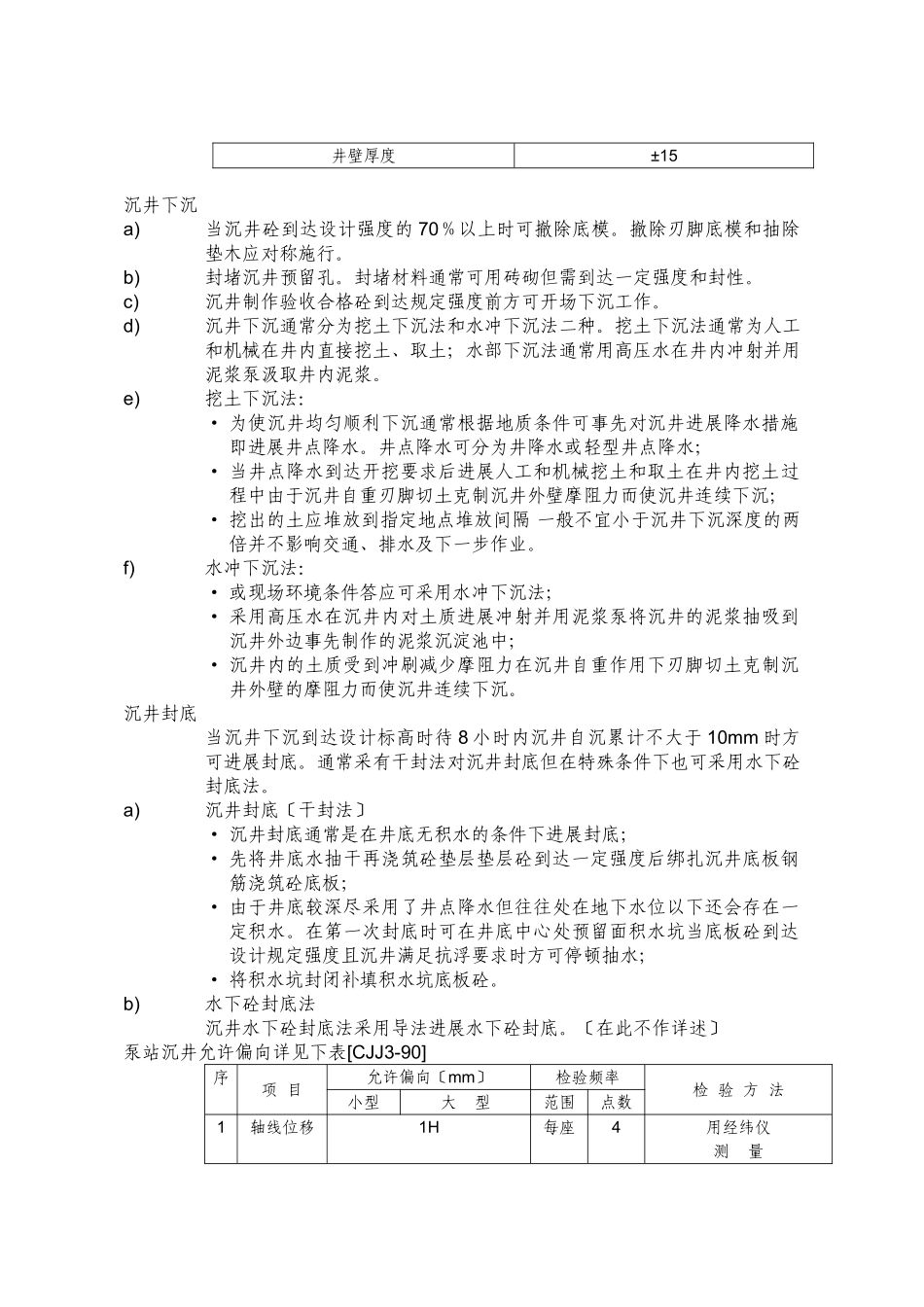

目录1．总那么〔2〕2．作业指导对象〔2〕3．沉井工程监理根据〔2〕4．沉井工程监理作业手册〔2〕5．常用质量记录〔6〕6．附录〔6〕1．总那么为了进步我监理对沉井工程的监理效劳质量特编制本作业指导书。2．作业指导对象本作业指导书适用于沉井施工监理工程的总监、监理工程师、监理员等现场监理组的全体监理人员。3．沉井工程监理根据3.1GBJ141－90?给水排水构筑物施工及验收?3.2CJJ3－90行业?政排水渠工程质量检验评定?3.3沪政施〔92〕400上海政工程理1993年版?政工程施工及验收技术规程?3.4对的选用应根据设计要求进展选择。4.沉井工程监理作业手册4.1沉井作业程序沉井作业程序主要有沉井制作、沉井下沉、沉井封底三大作业程序。4.2沉井作业细那么沉井制作a)测量放样〔详见?测量工程监理作业指导书?TJPM／C-2000-06〕；b)沉井制作〔详见?钢筋混凝土工程监理作业指导书?TJPM／C-2000-13〕；沉井制作可根据设计或施工条件进展分节制作或一次制作分节下沉或一次下沉。由于沉井的脚部与一般砼构造使用功能不同特作补充如下：·刃脚在现场制作应对刃脚的承垫和抽除做专门的设计验算以保证有足够的承载力和抽除方便。根据地基承载力和沉井自重进展验算承垫面积和承垫厚度。对抽除的垫木长度应考虑其抽除方便条件。为进步地基承载力结合沉井下沉需要可提早施行降水措施；·采用砖模制作沉井刃脚时其底模和斜面部可采用砂浆砌筑；每隔适当间隔砌成垂直缝。砖模外表可用水泥砂浆抹面并涂一层隔离剂；·沉井制作完毕应在沉井的外壁四面中心对称画出标尺内壁画出垂线；·沉井制作完工后应组织对沉井进展质量验收；·沉井制作的允许偏向见下表[GBJ141－90]工程允许偏向(mm)平面尺寸长、宽±0.5且不得大于100曲线部半径±0.5且不得大于50两对角线差对角线长的1％沉井制作沉井下沉沉井封底井壁厚度±15沉井下沉a)当沉井砼到达设计强度的70％以上时可撤除底模。撤除刃脚底模和抽除垫木应对称施行。b)封堵沉井预留孔。封堵材料通常可用砖砌但需到达一定强度和封性。c)沉井制作验收合格砼到达规定强度前方可开场下沉工作。d)沉井下沉通常分为挖土下沉法和水冲下沉法二种。挖土下沉法通常为人工和机械在井内直接挖土、取土；水部下沉法通常用高压水在井内冲射并用泥浆泵汲取井内泥浆。e)挖土下沉法：·为使沉井均匀顺利下沉通常根据地质条件可事先对沉井进展降水措施即进展井点降水。井点降水可分为井降水或轻型井点降水；·当井点降水到达开挖要求后进展人工和机械挖土和取土在井内挖土过程中由于沉井自重刃脚切土克制沉井外壁摩阻力而使沉井连续下沉；·挖出的土应堆放到指定地点堆放间隔一般不宜小于沉井下沉深度的两倍并不影响交通、排水及下一步作业。f)水冲下沉法：·或现场环境条件答应可采用水冲下沉法；·采用高压水在沉井内对土质进展冲射并用泥浆泵将沉井的泥浆抽吸到沉井外边事先制作的泥浆沉淀池中；·沉井内的土质受到冲刷减少摩阻力在沉井自重作用下刃脚切土克制沉井外壁的摩阻力而使沉井连续下沉。沉井封底当沉井下沉到达设计标高时待8小时内沉井自沉累计不大于10mm时方可进展封底。通常采有干封法对沉井封底但在特殊条件下也可采用水下砼封底法。a)沉井封底〔干封法〕·沉井封底通常是在井底无积水的条件下进展封底；·先将井底水抽干再浇筑砼垫层垫层砼到达一定强度后绑扎沉井底板钢筋浇筑砼底板；·由于井底较深尽采用了井点降水但往往处在地下水位以下还会存在一定积水。在第一次封底时可在井底中心处预留面积水坑当底板砼到达设计规定强度且沉井满足抗浮要求时方可停顿抽水；·将积水坑封闭补填积水坑底板砼。b)水下砼封底法沉井水下砼封底法采用导法进展水下砼封底。〔在此不作详述〕泵站沉井允许偏向详见下表[CJJ3-90]序项目允许偏向〔mm〕检验频率检验方法小型大型范围点数1轴线位移1H每座4用经纬仪测量2底板高程+40-60+40-[60+10(H-10)]4用水准仪测量3垂直度0.7H1H2用垂线或经纬仪检验纵、横向各取1点注：1。表中H为沉井下沉深度〔：m〕2。根底、垫层的质量检验可参照表4.2.23．沉井的外壁平面面积大于或等于250m2且下沉深度H≥10m按大型检验；不具备以上的两个条件按小...
