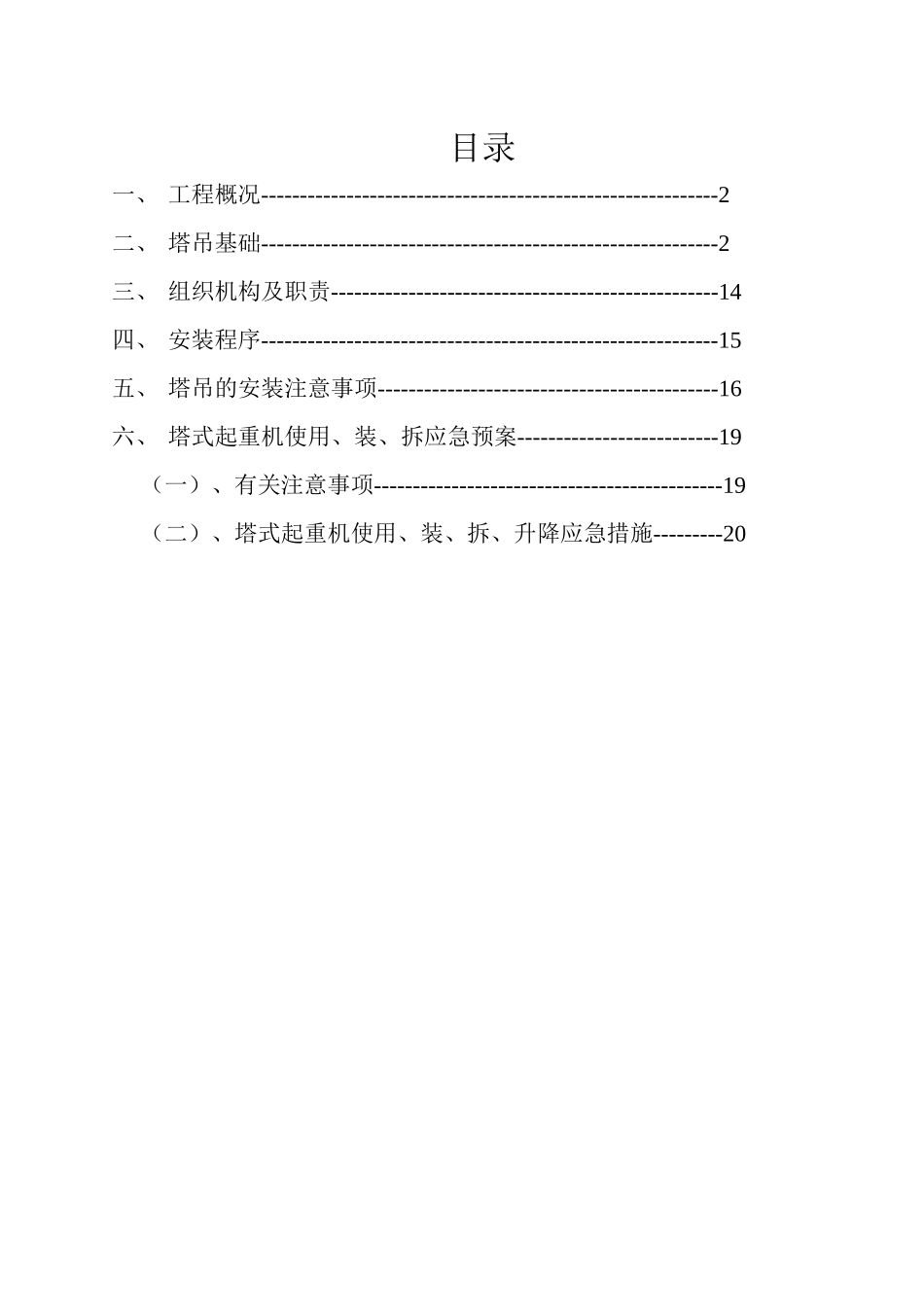

目录一、工程概况-----------------------------------------------------------2二、塔吊基础-----------------------------------------------------------2三、组织机构及职责--------------------------------------------------14四、安装程序-----------------------------------------------------------15五、塔吊的安装注意事项--------------------------------------------16六、塔式起重机使用、装、拆应急预案--------------------------19（一）、有关注意事项---------------------------------------------19（二）、塔式起重机使用、装、拆、升降应急措施---------20一、工程概况：本工程场地位于增城市新塘填，广园快速路南面，是增城市碧桂园物业发展有限公司开发的碧桂园凤凰城R区四期第29＃、30＃、31＃楼工程，29＃楼：占地面积1160.34m2，建筑面积20638.08m2，框架剪力墙结构。分为三个单元，建筑高度54.3米。基础为桩基础，设计为打预制管桩，管经500，壁厚100，共312跟桩，设计桩长16～25米。地上18层。外墙贴纸皮砖，内墙为涂料两遍，楼地面贴地板砖。门窗为铝合金门窗。30＃楼：占地面积2033.7m2，建筑面积地上34943.65m2、地下9151.73m2，框架剪力墙结构。分为五个单元，建筑高度54米。基础为桩基础，设计为打预制管桩，管经500和400，壁厚100和95，设计桩长16～25米，地上18层。外墙贴纸皮砖，内墙为涂料两遍，楼地面贴地板砖。门窗为铝合金门窗。31＃楼：占地面积1528.80m2，建筑面积地上27517.44m2，框架剪力墙结构。分为四个单元，建筑高度54.3米。基础为桩基础，设计为打预制管桩，管经500和400，壁厚100和95，设计桩长16～25米。地上18层。外墙贴纸皮砖，内墙为涂料两遍，楼地面贴地板砖。门窗为铝合金门窗。1＃车库：30＃楼与31＃楼的地下室均是相通的，设出入口，框架剪力墙结构。基础为桩基础，设计为打预制管桩，管经500和400，壁厚100和95，设计桩长16～25米。地下室做防水。二、塔吊基础1、基础布置根据现场实际情况综合考虑（包括楼层高度、回旋半径、单座塔吊负责的工程部位、塔吊的悬臂不能相互交叉等），拟选用三座塔吊。其中29＃楼选用一座型号TC6013自升塔式起重机，悬臂长60米；30＃楼、31＃楼分别选用型号TC5610、Q5512自升塔式起重机各一座，悬臂长分别56米、55米。2、地质概况根据广东省工程勘察院2007年1月增城碧桂园凤凰城R区第二部分《岩土工程勘察报告》显示：29＃楼（参照钻孔ZK248#）：该地质（Q）各层分别为：①粉质粘土厚度约2.00m；②残积砂质粘土厚约13.00m；承载力特征值fak为200kpa；③全风化花岗岩厚约2.30m，承载力特征值fak为350Kpa，④强风化花岗岩厚约17.8m，承载力特征值fak600Kpa，⑤微风化花岗岩，承载力特征值fak为2500Kpa。30＃楼（参照钻孔ZK212#）：该地质（Q）各层分别为：①人工填土厚度约0.50m；②残积砂质粘土厚约13.00m；承载力特征值fak为200kpa；③全风化花岗岩厚约5.40m，承载力特征值fak为350Kpa，④以下为强风化花岗岩，承载力特征值fak600Kpa。31＃楼（参照钻孔ZK232#）：该地质（Q）各层分别为：①残积砂质粘土厚约11.80m；承载力特征值fak为200kpa；②全风化花岗岩厚约2.30m，承载力特征值fak为350Kpa，③强风化花岗岩厚约4.2m，承载力特征值fak600Kpa，④以下为微风化花岗岩，承载力特征值fak为2500Kpa。3、编制依据①塔吊厂家提供的塔吊技术参数；②本工程《岩土工程勘察报告》4、塔吊主要技术参数（详见塔吊使用说明书，型号TC5610自升塔式起重机为新购机）。（1）Q5512塔吊技术性能：Q5512塔吊塔吊主要技术数据：额定其重力矩t．m108最大其重量t8工作幅度m2.2~502.2~55起升高度（独立/附着/内爬）45/150/150起升速度m/min106.66.35回转速度r.p.m0.6变幅速度m/min44/22顶升速度0.4内爬速度0.4整机外形尺寸低架m2.5>2.5整机高度独立式4545附着式26/150150内爬式51.3626/150钓臂端头至回转中心13.2956.36平衡臂尾部至回转中心44.613.29整机自重结构重独立式t82.645附着式3583内爬式11.535.4平衡重11.512.5其它电机总功率KW44.8（不包括项升内爬机构）最大工作风压N/m2250非工作风压600允...
