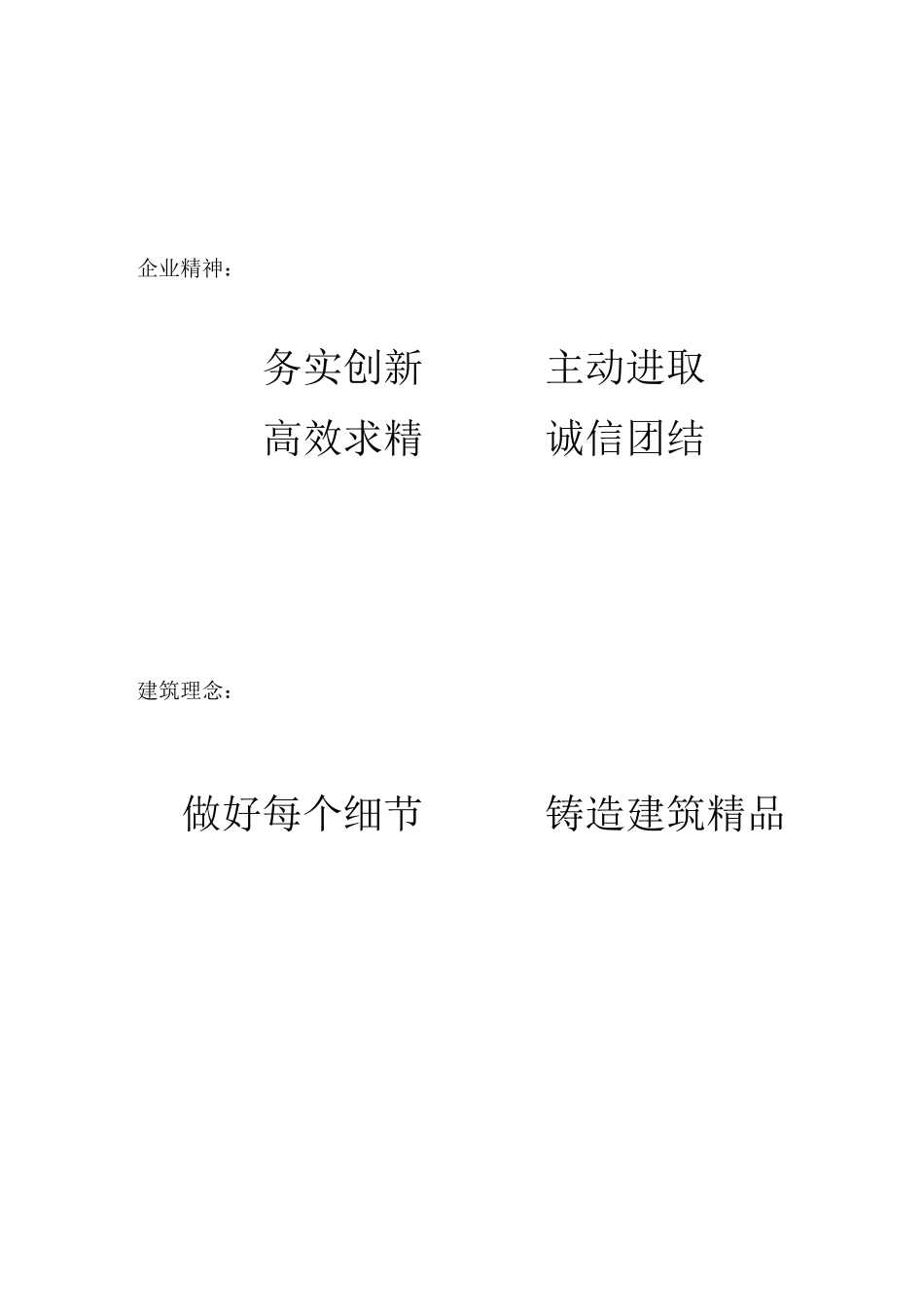

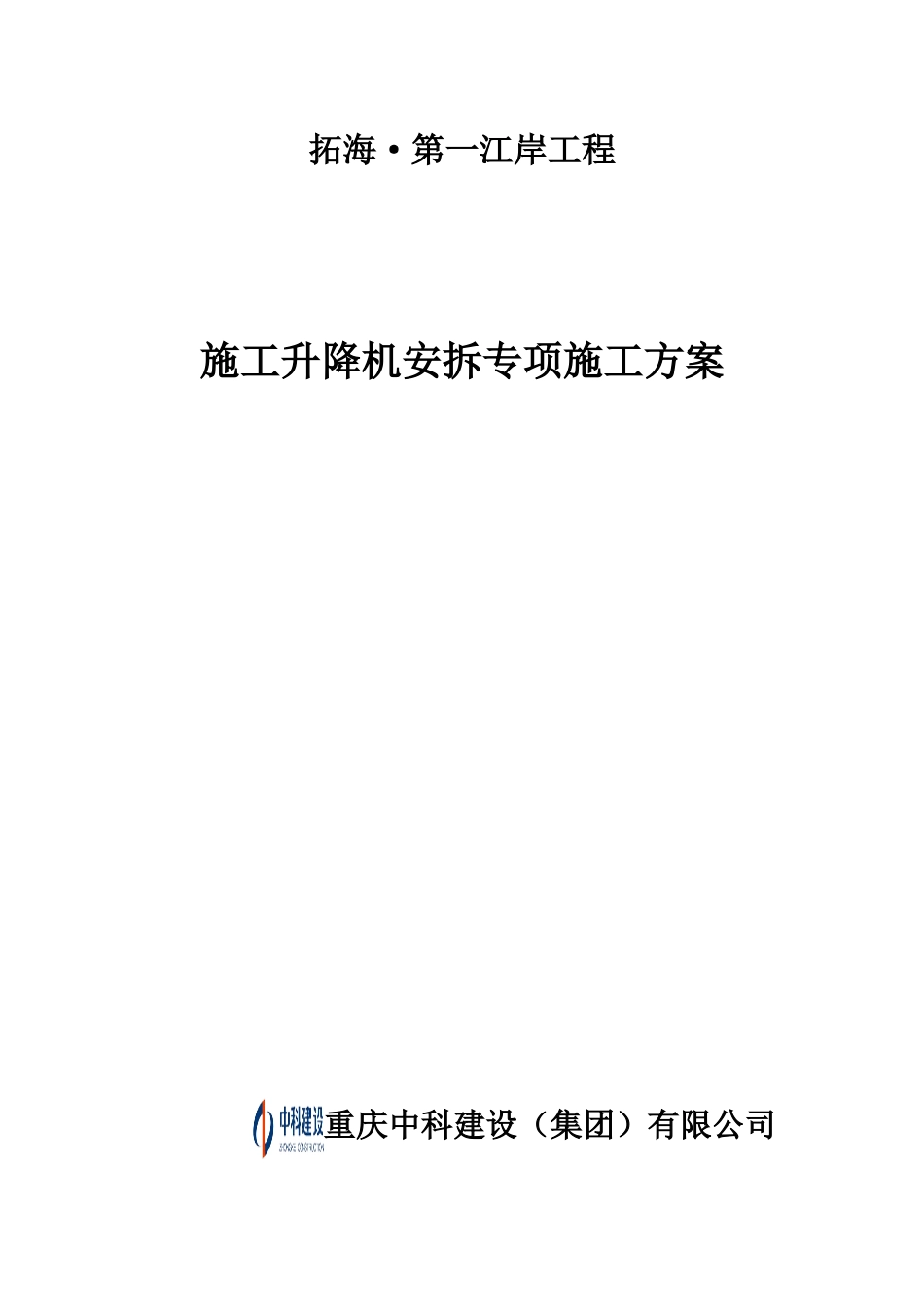

拓海·第一江岸工程施工升降机安拆专项施工方案重庆中科建设（集团）有限公司2012年3月18日企业精神：务实创新主动进取高效求精诚信团结建筑理念：做好每个细节铸造建筑精品1.编制依据1.1雅安拓海.第一江岸一期工程施工组织设计1.2雅安拓海.第一江岸一期工程施工图纸1.3建筑地基基础工程施工质量验收规范GB50202-20021.4建筑机械使用安全技术规程JGJ33-20011.5SC(IL)系列施工升降机安装说明书2.分项工程概况本工程位于四川省雅安市雨城区姚桥镇东临青衣江，西靠高颐阙。该段建筑面积约为17万平方米，包括会所2层，地下车库2层，层高为3.6m，1#楼17+1，其中包括裙房2层，建筑±0.00以上总高度为57.96m，2#～4#楼32+1其中地下2层，负二层层高为3.6m，负一层为5.55m，建筑±0.00以上总高度为102.06m，7#、8#楼32+1其中地下2层，负二层层高为3.6m，负一层为5.55m，建筑±0.00以上总高度为104.7m，本工程±0.00标高相当于绝对高程567.45m。该工程由雅安拓海房地产开发有限公司投资建设，成都美厦建筑设计有限公司设计，重庆大地建设监理有限公司监理，重庆中科建设（集团）有限公司承建。主体结构及装修阶段施工时，垂直运输机械每栋采用SCD200/200施工升降机一台配合施工，计划安装时间为1#楼结构14层开始，2、3#楼结构14层开始，4#楼结构18层开始，7#楼结构22层开始，8#楼结构12层开始。因建筑物结构和现场实际情况,1#施工电梯设置在地基上,2、3、4、7、8#施工电梯只能设置在地下室顶板上,确定施工升降机安装位置祥图一，升降机最大工作高度为100m。除1#楼外其余栋号在车库顶板结构砼上浇200mm厚c35钢筋砼加强层，平面尺寸为5000×4300mm，内配双层双向均为Φ12@150的钢筋，双层钢筋网间支撑钢筋为Φ12@1000，在施工钢筋砼加强层之前，先按附图位置预埋4M36的升降机地脚螺栓，基础四周砌240厚砌体高400mm（采用低于地面的方案，入口地面与吊笼面相平，基础顶面与入口地面低400mm)，为了保险起见，1#施工电梯基础下部设置四根钢筋砼柱来承担470KN的荷载（不包括剪力墙300原承载力），即每根钢筋砼柱需承受约120KN的荷载，现从地下室底板起设置4根400*400钢筋砼柱8Φ16、Φ8@150,砼强度为C25。由于2、3、4、7、8#楼升降机基础位于地下二层结构顶板上，并有沉降后浇带从中通过，则，该部位沉降后浇带要提前浇筑混凝土，先按设计要求浇该部位（见附图）的后浇带砼，根据荷载要求对升降机及进料平台采用φ48*3的钢管扣件进行加固。3.荷载取值施工升降机自重：安全系数K=2.1，SCD200/200型施工升降机按高度100m时的重量：P1=（吊笼重+外笼重+导轨架总重+对重重+载重量）×2.1。吊笼重20KN，外笼重16KN，导轨架总重=(每节重1.61KN,每节高1.508m)1.61KN×66节=106.26KN，载重30KN，对重32KN。P1=（32+16+106.26+30+32）×2.1=454.15KN。加强层自重：P2=1.2×5.0×4.3×0.2m×24（kN）=123.84KN。荷载总重P=454.15+123.84=577.99KN。此值为结构加固计算值。4.钢筋砼加强层施工要求钢筋砼加强层施工前由施工员进行现场定位放线确定出螺栓孔位置，然后再用钻孔钻孔，预埋升降机地脚螺栓，控制好标高后绑扎双层双向钢筋网（φ12@150）浇筑C35厚200mm厚混凝土加强层。用九夹板、门条制安加强层砼结构模板，浇筑砼，待混凝土强度达到设计要求后进行升降机的定位安装。5.安装安全要求5.1安装场地应清理干净，并用标志杆等围起来，禁止非工作人员入内。防止安装上方掉落物体,必要时应加安全网。安装过程中，必须由专人负责，统一指挥。5.2利用吊杆进行安装时，不允许超载，吊杆最大起重量为2000N，吊杆只用来安装或拆卸升降机零部件，不得用作其它起重用途。吊杆上有悬挂物时，不得开动吊笼。5.3升降机运行时,施工人员的头、手绝对不可露出安全栏以外。如果有人在导轨架上或附墙架上工作时，绝对不允许开动升降机，当吊笼升起时严禁进入外笼内。吊笼上的所有零部件，必须放置平稳，不得露出安全栏外。5.4安装作业人员应按空中作业的安全要求，包括必须戴安全帽，系安全带，穿防滑鞋等，不要穿过于宽松的衣服，应穿工作服，以免被卷入运动部件中发生安全事故。5.5操纵升降机，必须将操纵盒拿到吊笼顶部...
