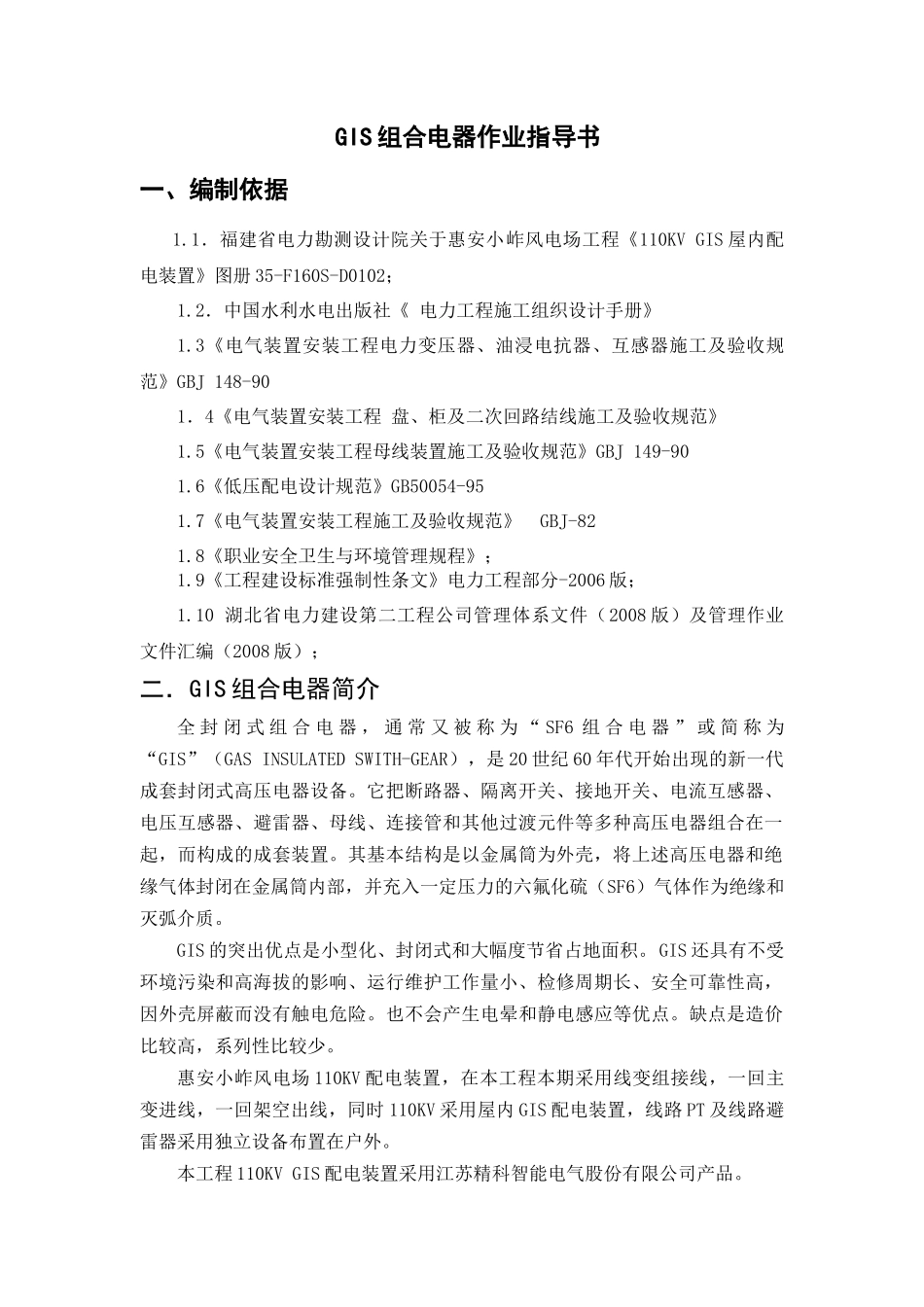

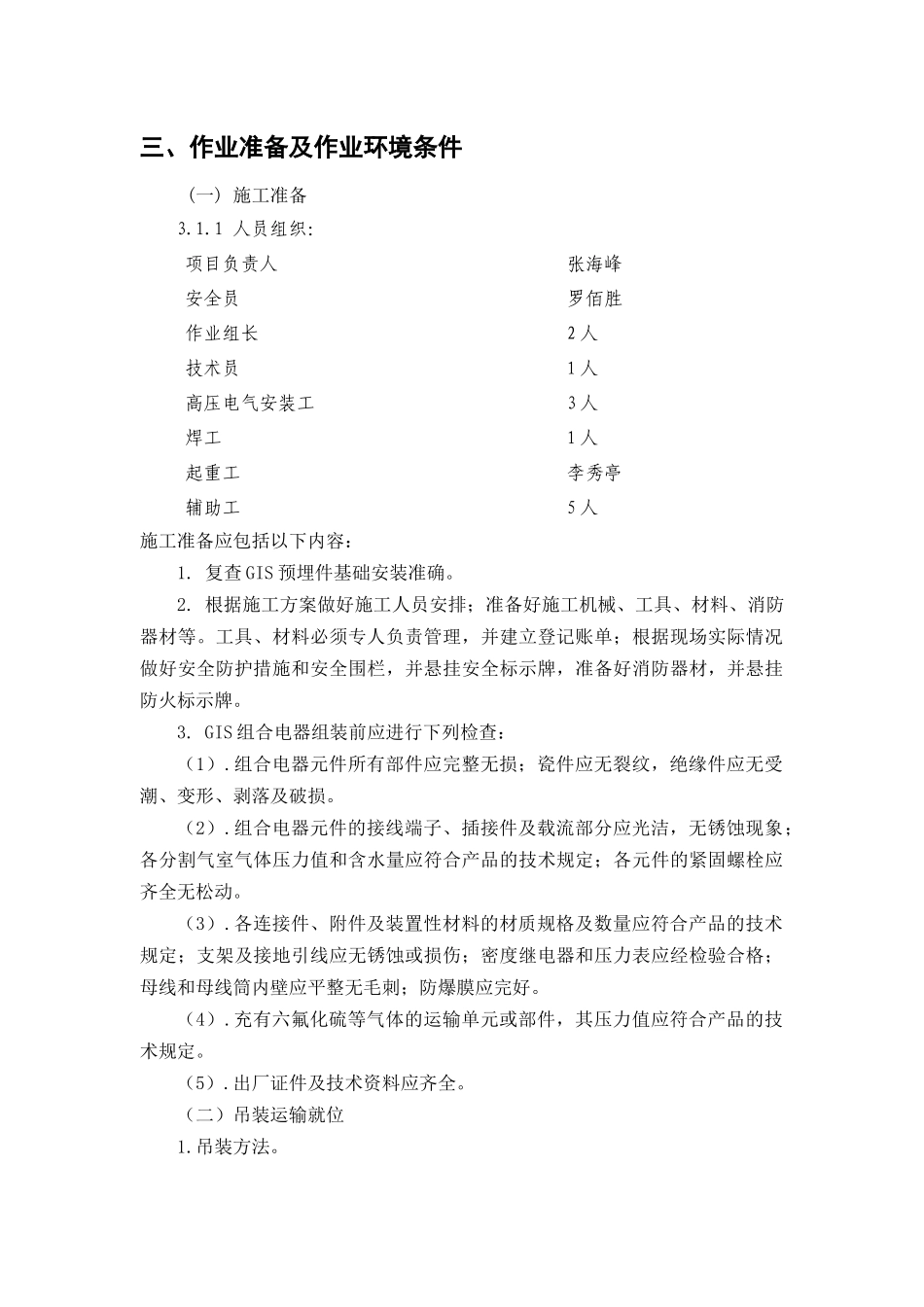

GIS组合电器作业指导书一、编制依据1.1．福建省电力勘测设计院关于惠安小岞风电场工程《110KVGIS屋内配电装置》图册35-F160S-D0102；1.2．中国水利水电出版社《电力工程施工组织设计手册》1.3《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-901．4《电气装置安装工程盘、柜及二次回路结线施工及验收规范》1.5《电气装置安装工程母线装置施工及验收规范》GBJ149-901.6《低压配电设计规范》GB50054-951.7《电气装置安装工程施工及验收规范》GBJ-821.8《职业安全卫生与环境管理规程》；1.9《工程建设标准强制性条文》电力工程部分-2006版；1.10湖北省电力建设第二工程公司管理体系文件（2008版）及管理作业文件汇编（2008版）；二．GIS组合电器简介全封闭式组合电器，通常又被称为“SF6组合电器”或简称为“GIS”（GASINSULATEDSWITH-GEAR），是20世纪60年代开始出现的新一代成套封闭式高压电器设备。它把断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、连接管和其他过渡元件等多种高压电器组合在一起，而构成的成套装置。其基本结构是以金属筒为外壳，将上述高压电器和绝缘气体封闭在金属筒内部，并充入一定压力的六氟化硫（SF6）气体作为绝缘和灭弧介质。GIS的突出优点是小型化、封闭式和大幅度节省占地面积。GIS还具有不受环境污染和高海拔的影响、运行维护工作量小、检修周期长、安全可靠性高，因外壳屏蔽而没有触电危险。也不会产生电晕和静电感应等优点。缺点是造价比较高，系列性比较少。惠安小岞风电场110KV配电装置，在本工程本期采用线变组接线，一回主变进线，一回架空出线，同时110KV采用屋内GIS配电装置，线路PT及线路避雷器采用独立设备布置在户外。本工程110KVGIS配电装置采用江苏精科智能电气股份有限公司产品。三、作业准备及作业环境条件(一)施工准备3.1.1人员组织：项目负责人张海峰安全员罗佰胜作业组长2人技术员1人高压电气安装工3人焊工1人起重工李秀亭辅助工5人施工准备应包括以下内容：1.复查GIS预埋件基础安装准确。2.根据施工方案做好施工人员安排；准备好施工机械、工具、材料、消防器材等。工具、材料必须专人负责管理，并建立登记账单；根据现场实际情况做好安全防护措施和安全围栏，并悬挂安全标示牌，准备好消防器材，并悬挂防火标示牌。3.GIS组合电器组装前应进行下列检查：（1）.组合电器元件所有部件应完整无损；瓷件应无裂纹，绝缘件应无受潮、变形、剥落及破损。（2）.组合电器元件的接线端子、插接件及载流部分应光洁，无锈蚀现象；各分割气室气体压力值和含水量应符合产品的技术规定；各元件的紧固螺栓应齐全无松动。（3）.各连接件、附件及装置性材料的材质规格及数量应符合产品的技术规定；支架及接地引线应无锈蚀或损伤；密度继电器和压力表应经检验合格；母线和母线筒内壁应平整无毛刺；防爆膜应完好。（4）.充有六氟化硫等气体的运输单元或部件，其压力值应符合产品的技术规定。（5）.出厂证件及技术资料应齐全。（二）吊装运输就位1.吊装方法。A.将GIS主体4个吊点用φ20mm钢丝绳挂好GIS长方向两端各拴2根拉绳。B.起吊时专人指挥，吊装过程中严禁速起速落，并不断用拉绳调整GIS设备的方向，以免设备与吊物平台或其他物体碰撞。C.其他3t以下设备用站内双轨单梁吊运输就位。D.主体设备基本就位后，调整设备方向，使断路器侧朝向断路器基础，调整设备方向时，可用倒链作牵引，倒链必须挂在专用拉力挂鼻上，在设备上的受力点也必须找好，以放拉坏设备。（三）组装注意事项1.应按制造厂的编号和规定的程序进行装配，不得混装。2.使用的清洁、润滑剂、密封脂和擦拭材料必须符合产品技术规定。3.密封槽面应清洁、无划伤痕迹；已用过的密封垫（圈）不得使用；涂密封脂时，不得使用其流入密封垫内侧，防止与SF6气体接触。4.盆式绝缘子应清洁完好。5.应按产品的技术规定选用吊装器具及吊点。6.连接插件的插头中心应对准插口，不得卡阻，插入深度应符合产品技术规定。7.所有螺栓均应使用力矩把手紧固，其力矩值应符合产品技术规定，参照安装使用说明书。8.应按产品技术规定更换吸附剂。9.设备接线端...
