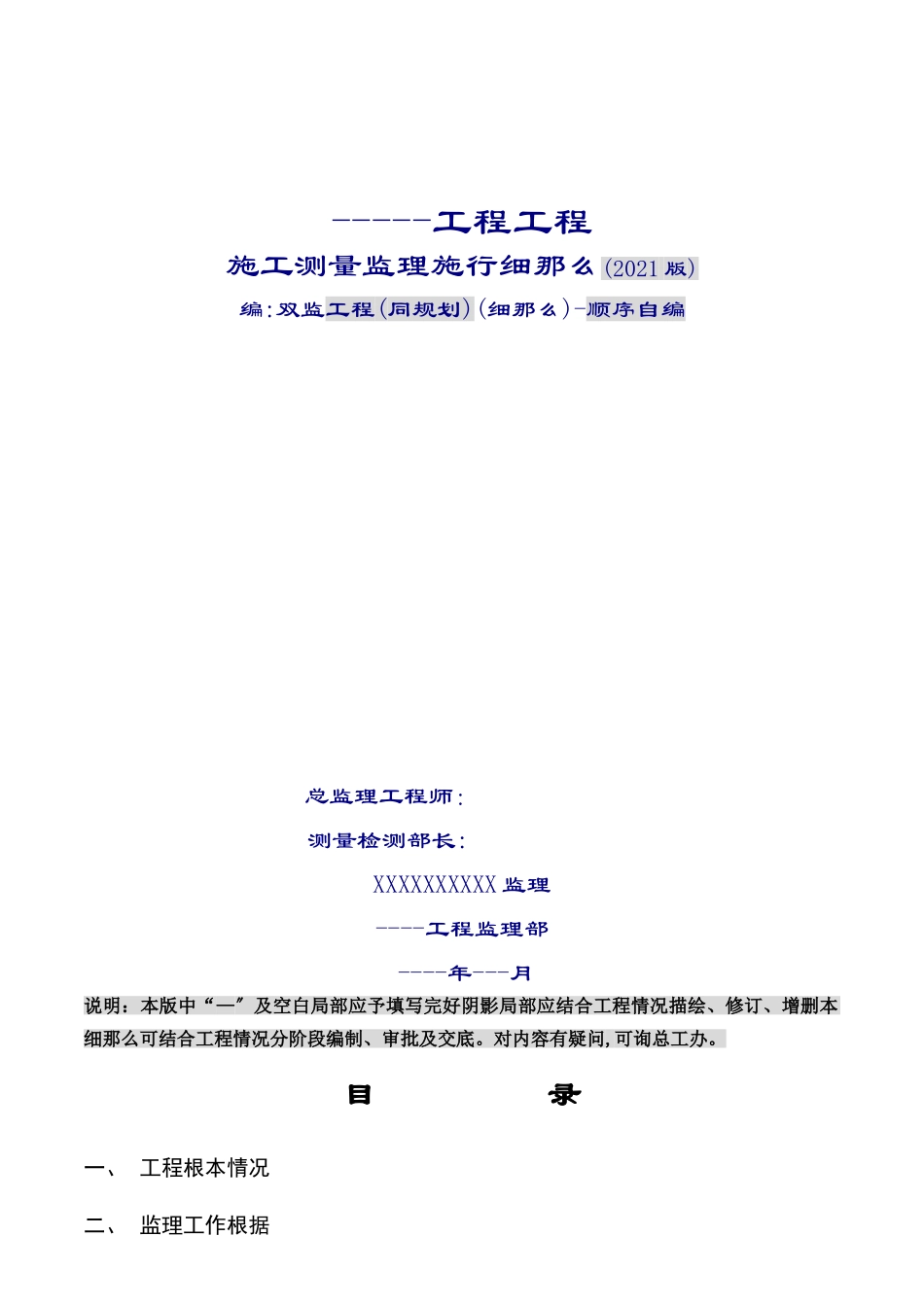

-----工程工程施工测量监理施行细那么(2021版)编:双监工程(同规划)(细那么)-顺序自编总监理工程师：测量检测部长:XXXXXXXXXX监理----工程监理部----年---月说明：本版中“—〞及空白局部应予填写完好阴影局部应结合工程情况描绘、修订、增删本细那么可结合工程情况分阶段编制、审批及交底。对内容有疑问,可询总工办。目录一、工程根本情况二、监理工作根据三、监理人员及仪器配置四、施工测量监理的过程控制点及主要措施施工测量是工程质量的关键工作为有效施行监理质量监控工作并加强对工程地基根底、构造、装修等实体质量验收的实测工作特编制本监理施行细那么与本工程其它监理施行细那么配套使用。一、工程根本情况1.工程概况序项目内容1工程名称2工程3建立4设计5监理6施工总包7监视8分包9建筑概况建筑参数总用地面积--建筑面积--±0.00绝对标高m场地定位点--建筑高度m主要建筑坐标点--本栏简要描绘建筑主要尺度\层数\层高\主要轴线(多栋的分座描绘)场地内分布情况及是否分建立等；建筑功能本栏简要描绘建筑功能；构造形式本栏简要描绘构造形式；2.工程施工测量监理工作的特点与难点：本工程施工场区面积大施工测量精度要求高；本工程主体构造复杂；根底标高变化多；主体构造内有错层、夹层；存在斜向、异型构件及空间曲面；预留洞口及埋设件多。变形监测工程多直接涉及施工及构造平安；施行总承包及专业分包测量的统一理极为重要；大跨度、高大空间的测量有一定作业难度及平安隐患；二、监理工作根据1.?计量法?2.?工程建立强迫性条文?3.经审批的设计4.测量起始根据钉桩成果单编：----；工程定位图类别：----编：----版：----出图日：----；设计变更编：----；5.监理合同6.?建立工程监理规程?〔DBJ01-41-2002〕7.?建筑工程资料理规程?〔DB11/T695-2021〕8.?建筑工程施工技术理规程?〔DBJ01-80-2003〕9.?混凝土构造工程施工质量验收?〔GB50204-2002〕10.?建筑基坑工程监测技术?〔GB50497-2021〕11.?工程测量?〔GB50026-2007〕12.?建筑变形测量?〔JGJ8-2007〕13.?建筑施工测量技术规程?〔DB11/T446-2007〕三、监理人员及仪器配置1.人员配置为保证本工程施工测量监理工作的程度、充分发挥监理专职测量监理机构—测量检测部的作用监理测量检测部的专业测量人员常驻工程监理机构。由专业测量人员及工程土建监理工程师共同协助工程总监理工程师施行施工测量监理。需使用测量仪器实测的测量监理工程由专业测量人员完成操作及记录、或指导工程土建监理人员完成操作及记录。需使用测量工具的测量监理工程由工程土建监理人员完成操作及记录。序人员职责1--专业测量人员2--土建监理工程师3--土建监理员4--专职资料员2.仪器配置名称厂家型标称精度电子全站仪LEICATCR1201±1″±(1+1×10-6D)电子全站仪SOKKLASET1130R3±1″±(2+2×10-6D)数字水准仪TrimbleDINI±0.3mm/km精细水准仪LEICANA-2±0.4mm/km激光测距仪LEICA激光扫平仪钢卷尺TAJIMA50mⅠ级钢盒尺建筑工程质量检测器四、施工测量监理的过程控制点及主要措施1.工程开工前总承包填报?工程技术报审表?附程序审批同意的?施工测量方案?报工程监理机构审核将施工测量方案作为工程质量控制的关键方案经审批同意前方可施工。本工程总承包应分阶段编制?施工测量方案?并组织分包编制专项测量方案经审批同意后报工程监理机构审核。阶段及专项测量方案包括：土方、基坑支护工程施工测量方案±0.000以下构造工程施工测量方案±0.000以上构造工程施工测量方案钢构造工程施工测量方案幕墙工程施工测量方案建筑装饰、装修工程施工测量方案设备安装工程施工测量方案道路及室外工程施工测量方案危险性较大的分局部项工程及超过一定规模的危险性较大的分局部项工程应按要求在专项平安施工方案中编制相关监测监控方案并按规定进展审批及证包括：基坑支护监测方案地下水位监测方案高大模板及支撑体系监测方案钢构造安装监测方案总承包应分阶段组织施工测量交底交底记录报工程监理机构备案。2.总承包应将施工测量作为工程质量控制的关键工程成立施工测量理组、编制施工测量理制度、统一对各分包的测量理工作建...
