玻璃幕墙安装技术交底VIP免费

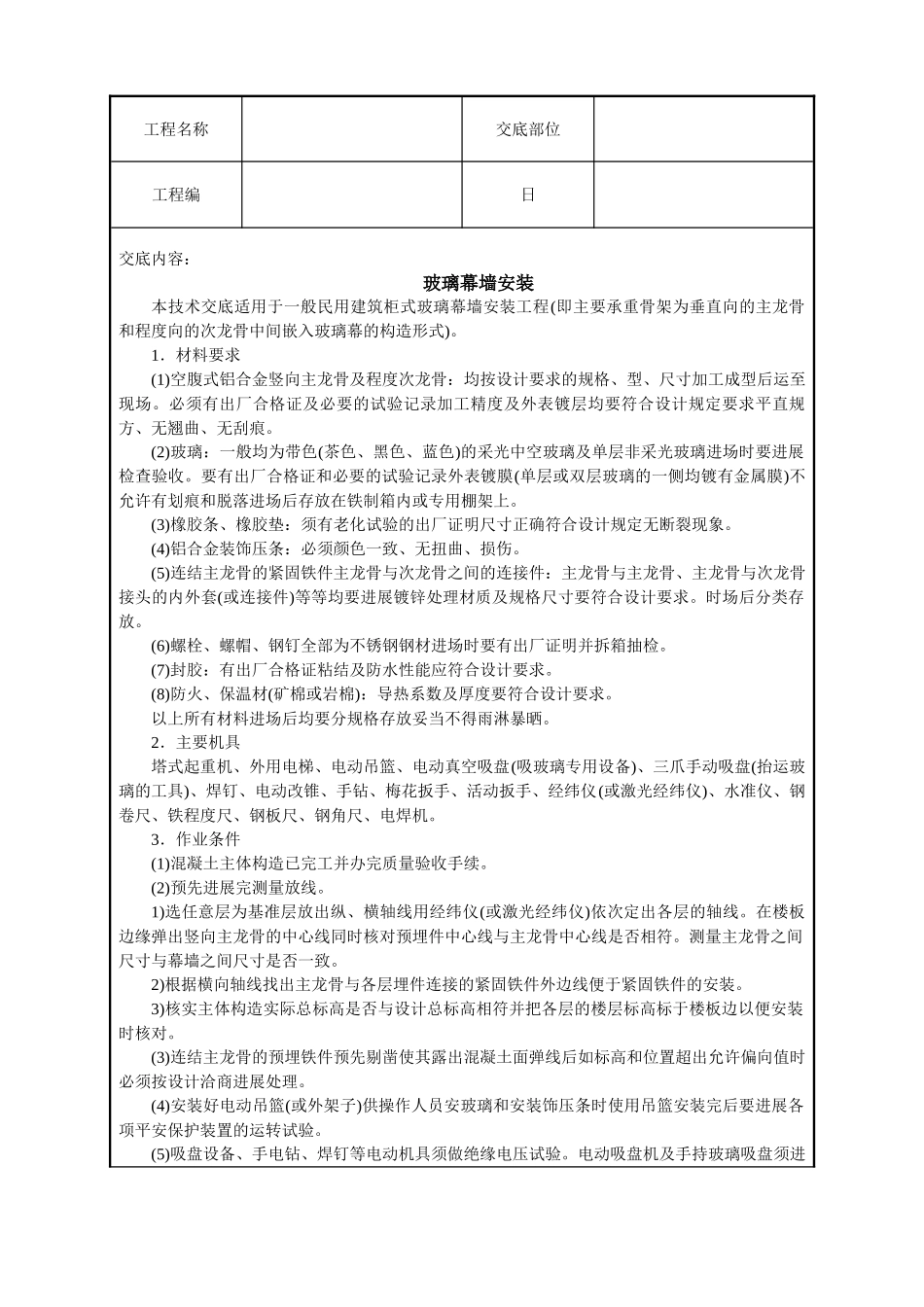

工程名称交底部位工程编日交底内容：玻璃幕墙安装本技术交底适用于一般民用建筑柜式玻璃幕墙安装工程(即主要承重骨架为垂直向的主龙骨和程度向的次龙骨中间嵌入玻璃幕的构造形式)。1．材料要求(1)空腹式铝合金竖向主龙骨及程度次龙骨：均按设计要求的规格、型、尺寸加工成型后运至现场。必须有出厂合格证及必要的试验记录加工精度及外表镀层均要符合设计规定要求平直规方、无翘曲、无刮痕。(2)玻璃：一般均为带色(茶色、黑色、蓝色)的采光中空玻璃及单层非采光玻璃进场时要进展检查验收。要有出厂合格证和必要的试验记录外表镀膜(单层或双层玻璃的一侧均镀有金属膜)不允许有划痕和脱落进场后存放在铁制箱内或专用棚架上。(3)橡胶条、橡胶垫：须有老化试验的出厂证明尺寸正确符合设计规定无断裂现象。(4)铝合金装饰压条：必须颜色一致、无扭曲、损伤。(5)连结主龙骨的紧固铁件主龙骨与次龙骨之间的连接件：主龙骨与主龙骨、主龙骨与次龙骨接头的内外套(或连接件)等等均要进展镀锌处理材质及规格尺寸要符合设计要求。时场后分类存放。(6)螺栓、螺帽、钢钉全部为不锈钢钢材进场时要有出厂证明并拆箱抽检。(7)封胶：有出厂合格证粘结及防水性能应符合设计要求。(8)防火、保温材(矿棉或岩棉)：导热系数及厚度要符合设计要求。以上所有材料进场后均要分规格存放妥当不得雨淋暴晒。2．主要机具塔式起重机、外用电梯、电动吊篮、电动真空吸盘(吸玻璃专用设备)、三爪手动吸盘(抬运玻璃的工具)、焊钉、电动改锥、手钻、梅花扳手、活动扳手、经纬仪(或激光经纬仪)、水准仪、钢卷尺、铁程度尺、钢板尺、钢角尺、电焊机。3．作业条件(1)混凝土主体构造已完工并办完质量验收手续。(2)预先进展完测量放线。1)选任意层为基准层放出纵、横轴线用经纬仪(或激光经纬仪)依次定出各层的轴线。在楼板边缘弹出竖向主龙骨的中心线同时核对预埋件中心线与主龙骨中心线是否相符。测量主龙骨之间尺寸与幕墙之间尺寸是否一致。2)根据横向轴线找出主龙骨与各层埋件连接的紧固铁件外边线便于紧固铁件的安装。3)核实主体构造实际总标高是否与设计总标高相符并把各层的楼层标高标于楼板边以便安装时核对。(3)连结主龙骨的预埋铁件预先剔凿使其露出混凝土面弹线后如标高和位置超出允许偏向值时必须按设计洽商进展处理。(4)安装好电动吊篮(或外架子)供操作人员安玻璃和安装饰压条时使用吊篮安装完后要进展各项平安保护装置的运转试验。(5)吸盘设备、手电钻、焊钉等电动机具须做绝缘电压试验。电动吸盘机及手持玻璃吸盘须进工程名称交底部位工程编日展检查吸附玻璃的重量和吸附持续时间是否符合说明书规定。(6)主龙骨、次龙骨及所需的各种连结件、装饰压条、螺栓、橡胶条等部件预先清点分类码放到指定地点设专人看存放。4．操作工艺工艺流程各楼层安装紧固铁件→横竖龙骨装配→安装竖向主龙骨→安装横向次龙骨→安装镀锌钢板→安装保温、防火矿棉→安双层玻璃→安盖板及装饰压条→安装楼层封闭镀锌钢板→清洗玻璃(1)安装各楼层紧固铁件：主体构造施工时埋件预埋形式及紧固铁件与埋件连接均要按设计图纸进展操作。2)紧固铁件(或凸形铁件)的安装是玻璃幕墙安装过程最重要的一环它的位置准确与否将直接影响幕墙的安装质量。安装时按已放好的件的纵、横两方向中心线进展对正初步就位后将螺栓初紧固再进展校正核对准确后螺栓最后紧固然后进展紧固件(或凸形铁件)与埋件焊接焊缝质量应符合设计要求。各层紧固件(或凸形铁件)外皮均在一条垂直线上。(2)竖向、横向龙骨装配：在龙骨安装就位之前预先装配好以上连接件。1)竖向主龙骨与紧固铁件之间的连接件。2)竖向主龙骨之间接头的钢板内、外套筒连接件。3)横向次龙骨的连接件。4)主龙骨与次龙骨之间连接配件。各结点的连结件的连结要符合设计图纸要求连结必须结实、横平竖直。(3)竖向主龙骨连接：主龙骨由下往上安装一般每两层为一整根每层通过紧固铁件(或凸形铁件)与楼板连接。1)先将主龙骨竖起上下两端的连接件对准紧固铁件(或凸形铁件)的螺栓孔勿拧螺栓。2)主龙骨可通过紧固铁件(或凸形铁件)和连接件的长螺栓孔上、下、左、右进展调整主龙骨上端对好楼层标高位置左右中心线应...
