深基坑支护方案(专家评审) VIP专享VIP免费

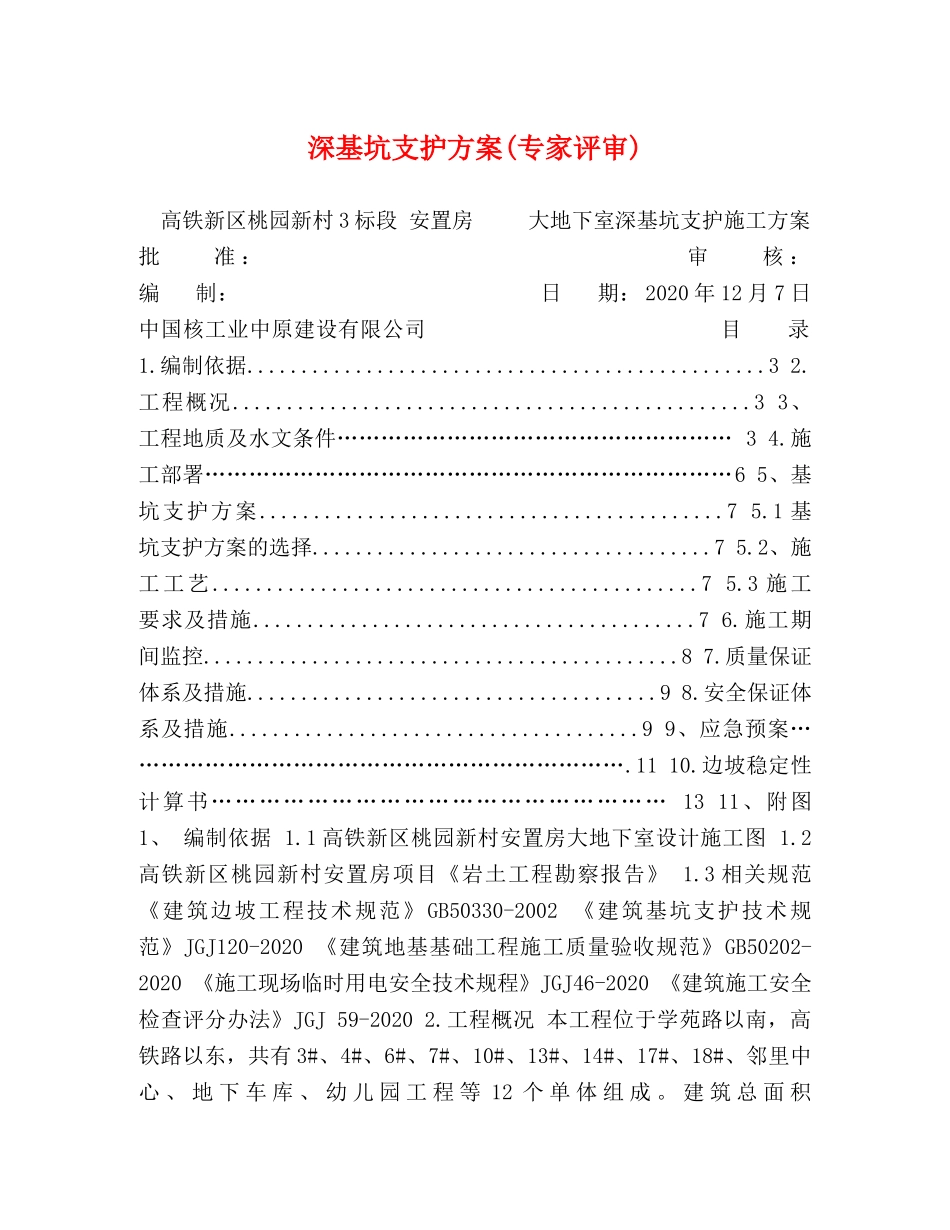

深基坑支护方案(专家评审)高铁新区桃园新村3标段安置房大地下室深基坑支护施工方案批准：审核：编制：日期：2020年12月7日中国核工业中原建设有限公司目录1.编制依据................................................32.工程概况................................................33、工程地质及水文条件………………………………………………34.施工部署………………………………………………………………65、基坑支护方案...........................................75.1基坑支护方案的选择.....................................75.2、施工工艺.............................................75.3施工要求及措施.........................................76.施工期间监控............................................87.质量保证体系及措施......................................98.安全保证体系及措施......................................99、应急预案…………………………………………………………….1110.边坡稳定性计算书…………………………………………………1311、附图1、编制依据1.1高铁新区桃园新村安置房大地下室设计施工图1.2高铁新区桃园新村安置房项目《岩土工程勘察报告》1.3相关规范《建筑边坡工程技术规范》GB50330-2002《建筑基坑支护技术规范》JGJ120-2020《建筑地基基础工程施工质量验收规范》GB50202-2020《施工现场临时用电安全技术规程》JGJ46-2020《建筑施工安全检查评分办法》JGJ59-20202.工程概况本工程位于学苑路以南，高铁路以东，共有3#、4#、6#、7#、10#、13#、14#、17#、18#、邻里中心、地下车库、幼儿园工程等12个单体组成。建筑总面积153992m2。3#楼面积17317m2,24层，剪力墙结构。4#面积17317m2,24层，剪力墙结构。6#面积9921m2,27层，剪力墙结构。7#面积9921m2,27层，剪力墙结构。10#面积8823m2,24层，剪力墙结构。13#面积8823m2,24层，剪力墙结构。14#面积8823m2,24层，剪力墙结构。17#面积8097m2,22层，剪力墙结构。18#面积8097m2，22层，剪力墙结构。幼儿园面积3432m2，3层，框架结构。邻里中心面积13204m2，6层，框架结构。地下车库面积40217m2，地下一层，框架结构，层高3.9m，地下车库底板厚0.40m，设计标高-5.20m，地坪自然标高+0.3--1.2m,整个大地下室自然地坪东及东南高西底地势，东、东南及西北出现深基坑。东南部分为人防工程，人防工程面积为7066m2。大地下室基坑与2标段楼房交错，基坑周圈为临时道路，临时道路局部段与基坑距离为4米，围墙与基坑距离较远。3、工程地质及水文条件3.1场地地形、地貌拟建场地位于学苑路（规划路）以南、高铁东路以东（规划路）。场地地形有一定起伏，总体呈东高西低，地面高程在27.14-30.49米之间。场地的地貌单元属剥蚀准平原。地基各土层的形成时代及成因类型简述为：全新世素填土层(Q4ml)、晚更新世坡积、残积层(Q3dl+el)、太古代(Ar)区域变质岩浆形成的花岗混合岩。3.2地基土的构成及其特征根据地质报告，拟建场地地面下24.00米深度范围内，可分为5个工程地质层，主要土(岩)性为黏性土及花岗混合岩。地基土各层的特征按自上而下和从新到老的顺序分别描述如下：①层素填土(Q4ml)黄褐色，灰褐色，松散，稍湿，主要由黏性土组成，局部地段上部含有碎砖及塘底淤泥，包含植物根，不均匀，欠固结。层厚1.00-2.50米。②层粉质黏土（Q3dl+el）黄褐色，灰黄色，硬塑-坚硬状，包含铁锰结核、铁锰染斑、钙质结核，局部夹砾砂薄层，下部含较多岩石碎屑、碎石，钙质结核富集成层。本层土韧性高，摇振反应无，干强度高，稍有光泽。层厚11.70-15.50米。③层全风化花岗混合岩(Ar)灰白色，散粒结构，组织结构基本破坏，主要造岩矿物成份为石英、长石、云母及暗色矿物，长石及暗色矿物已风化成黏土类矿物，残留石英质矿物。层厚0.90-1.60米。④层强风化花岗混合岩(Ar)灰白色，破碎结构，组织结构大部分破坏，主要矿物成份为石英、长石及暗色造岩矿物，局部地段有石英岩脉充填，节理及裂隙很发育。层厚2.70-4.10米。⑤层中风化花岗混合岩(Ar)灰白色，块状结构，主要造岩矿物成份为石英、长石、暗色矿物...
