静压管桩、方桩工程监理实施细则VIP免费

静压管桩、方桩工程监理实施细则_第1页
1/7
静压管桩、方桩工程监理实施细则_第2页
2/7
静压管桩、方桩工程监理实施细则_第3页
3/7

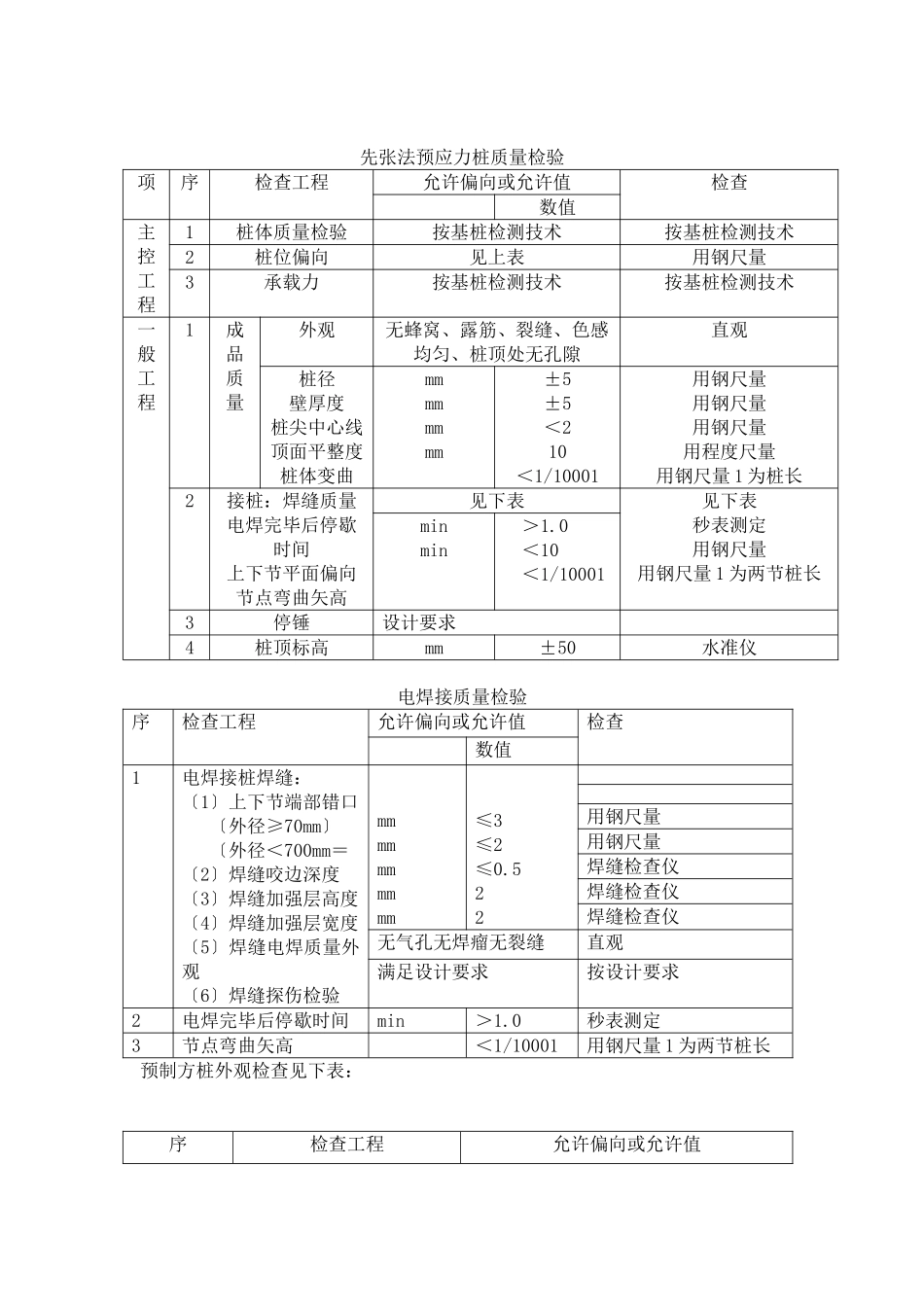

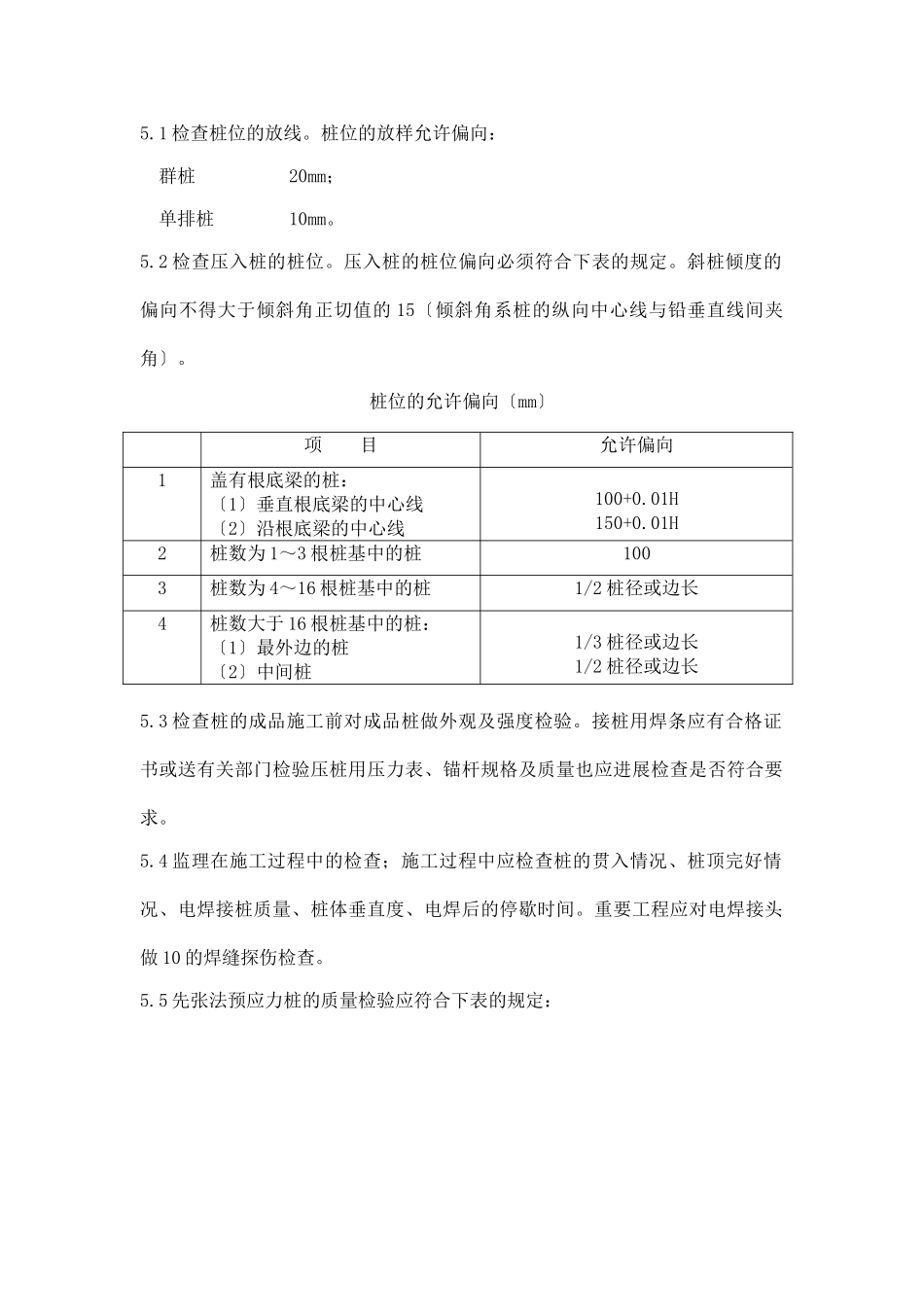

静压桩、方桩工程监理施行细那么1.本细那么编写根据1.1本工程工程已批准的监理规划。1.2与本工程相关的设计图纸1.3、规程:1.4本工程的施工组织设计2.专业工程特点3.监理工作的流程如下:4.监理目的值4.监理目的值5.监理控制要点及措施确定工程质量控制要点做好相关的开前准备工作与本工程相关专业进展施工前的交流熟悉土建专业相关施工图纸参与图纸会审提出相关问题确定本专业的工程质量目的对施工过程进展跟踪检查特殊施工过程和质量控制点实行旁站监理做好本专业各检验批的检查验收做好本专业的各分项工程的平行检验记录对本专业各分项工程进展验评对已完成的分项工程进展计量编写本专业分部工程质量评估参与〔子〕工程的质量开工预验收和正式开工验收审核本专业工程开工图审核本专业工程开工工程量结算5.1检查桩位的放线。桩位的放样允许偏向:群桩20mm;单排桩10mm。5.2检查压入桩的桩位。压入桩的桩位偏向必须符合下表的规定。斜桩倾度的偏向不得大于倾斜角正切值的15〔倾斜角系桩的纵向中心线与铅垂直线间夹角〕。桩位的允许偏向〔mm〕项目允许偏向1盖有根底梁的桩:〔1〕垂直根底梁的中心线〔2〕沿根底梁的中心线100+0.01H150+0.01H2桩数为1~3根桩基中的桩1003桩数为4~16根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩:〔1〕最外边的桩〔2〕中间桩1/3桩径或边长1/2桩径或边长5.3检查桩的成品施工前对成品桩做外观及强度检验。接桩用焊条应有合格证书或送有关部门检验压桩用压力表、锚杆规格及质量也应进展检查是否符合要求。5.4监理在施工过程中的检查;施工过程中应检查桩的贯入情况、桩顶完好情况、电焊接桩质量、桩体垂直度、电焊后的停歇时间。重要工程应对电焊接头做10的焊缝探伤检查。5.5先张法预应力桩的质量检验应符合下表的规定:先张法预应力桩质量检验项序检查工程允许偏向或允许值检查数值主控工程1桩体质量检验按基桩检测技术按基桩检测技术2桩位偏向见上表用钢尺量3承载力按基桩检测技术按基桩检测技术一般工程1成品质量外观无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙直观桩径壁厚度桩尖中心线顶面平整度桩体变曲mmmmmmmm±5±5<210<1/10001用钢尺量用钢尺量用钢尺量用程度尺量用钢尺量1为桩长2接桩:焊缝质量电焊完毕后停歇时间上下节平面偏向节点弯曲矢高见下表见下表秒表测定用钢尺量用钢尺量1为两节桩长minmin>1.0<10<1/100013停锤设计要求4桩顶标高mm±50水准仪电焊接质量检验序检查工程允许偏向或允许值检查数值1电焊接桩焊缝:〔1〕上下节端部错口〔外径≥70mm〕〔外径<700mm=〔2〕焊缝咬边深度〔3〕焊缝加强层高度〔4〕焊缝加强层宽度〔5〕焊缝电焊质量外观〔6〕焊缝探伤检验mmmmmmmmmm≤3≤2≤0.522用钢尺量用钢尺量焊缝检查仪焊缝检查仪焊缝检查仪无气孔无焊瘤无裂缝直观满足设计要求按设计要求2电焊完毕后停歇时间min>1.0秒表测定3节点弯曲矢高<1/10001用钢尺量1为两节桩长预制方桩外观检查见下表:序检查工程允许偏向或允许值数值1成品桩外形外表平整颜色均匀掉角深度<10mm蜂窝面积小于总面积0.52成品桩裂缝〔收缩裂缝或起吊、装运、堆放引起的裂缝〕深度<20mm宽度<0.25mm横向裂缝不超过边长的一半。3成品桩尺寸:横截面边长桩顶对角线差桩尖中心线桩身弯曲矢高桩顶平整度mmmmmmmm±5<10<10<1/1000L<2静压桩、方桩的工程特点及施工注意点一、静压桩、方桩的优缺点静压法施工是通过静力压桩机的压桩机构自重和桩架上的配重作反力将预制桩压人土中的一种成桩工艺。1.主要优点(1)低噪声、无振动、无污染可以24小时连续施工缩短建立工创造时间效益从而降低工程造价;(2)施工速度很快同时场地整洁、施工文明程度高;(3)由于送桩器与工程桩桩头的接触面吻合较好送桩器在送桩过程中不会左右晃动和上下跳动因此可以送桩较深根底开挖后的截去量少;(4)施工中由于压桩引起的应力较小且桩身在施工过程中不会出现拉应力桩头一般都完好无损复压较为容易。2.主要缺点(1)仍然具有挤土效应对周围建筑环境及地下线有一定的影响要求边桩中心到相邻建筑物的间距较大;(2)施工场地的地耐力要求较高在新填土、淤泥土及积水浸泡过的场地施工易陷机...
