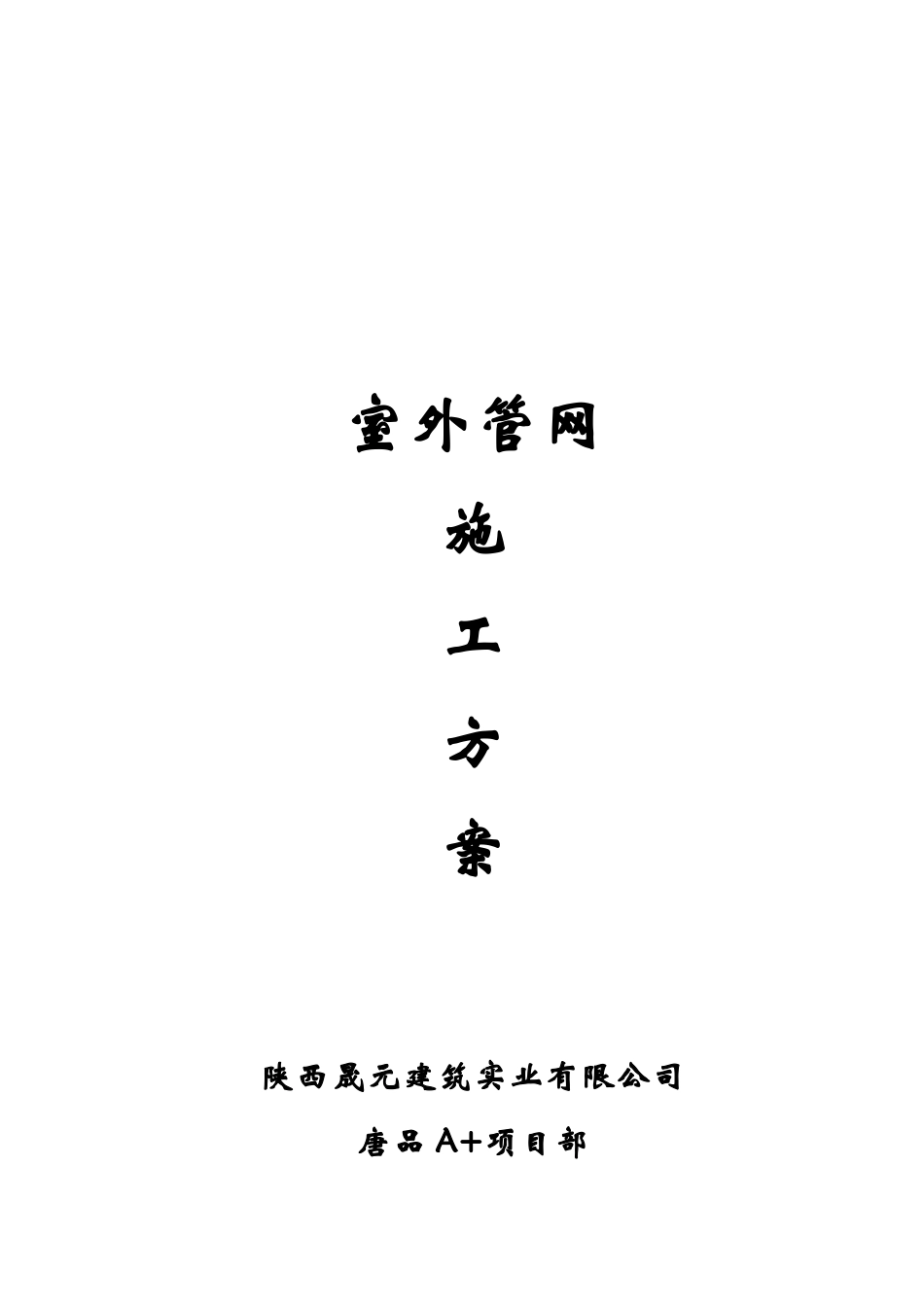

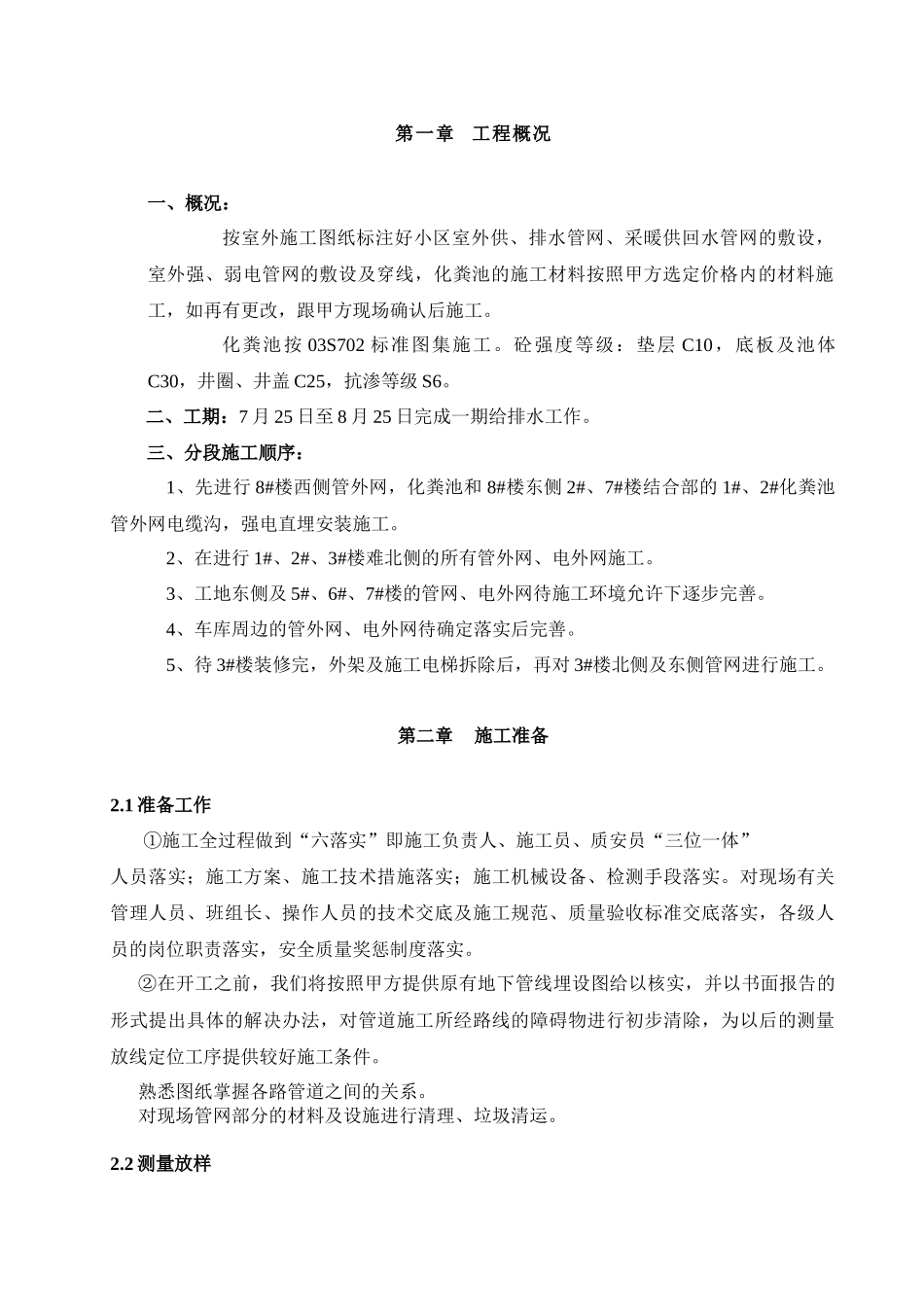

室外管网施工方案陕西晟元建筑实业有限公司唐品A+项目部2011年7月17日第一章工程概况一、概况：按室外施工图纸标注好小区室外供、排水管网、采暖供回水管网的敷设，室外强、弱电管网的敷设及穿线，化粪池的施工材料按照甲方选定价格内的材料施工，如再有更改，跟甲方现场确认后施工。化粪池按03S702标准图集施工。砼强度等级：垫层C10，底板及池体C30，井圈、井盖C25，抗渗等级S6。二、工期：7月25日至8月25日完成一期给排水工作。三、分段施工顺序：1、先进行8#楼西侧管外网，化粪池和8#楼东侧2#、7#楼结合部的1#、2#化粪池管外网电缆沟，强电直埋安装施工。2、在进行1#、2#、3#楼难北侧的所有管外网、电外网施工。3、工地东侧及5#、6#、7#楼的管网、电外网待施工环境允许下逐步完善。4、车库周边的管外网、电外网待确定落实后完善。5、待3#楼装修完，外架及施工电梯拆除后，再对3#楼北侧及东侧管网进行施工。第二章施工准备2.1准备工作①施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机械设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。②在开工之前，我们将按照甲方提供原有地下管线埋设图给以核实，并以书面报告的形式提出具体的解决办法，对管道施工所经路线的障碍物进行初步清除，为以后的测量放线定位工序提供较好施工条件。熟悉图纸掌握各路管道之间的关系。对现场管网部分的材料及设施进行清理、垃圾清运。2.2测量放样进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔20m设中心桩，必要时设置控制桩。测量放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。2.3地下管线保护措施在施工前必须对施工范围内的管线情况进行调查，并与甲方、市政管理部门加强联系沟通，搜集资料。2.3.1管线保护措施因地下管线布置情况不明，为确保施工安全，施工开挖前需甲方提供用地单位及各地下管线主管部门进一步共同核实现状管和缆线等地下障碍物位置，妥善处理与相关管线的平面及高程关系与施工无矛盾后，方可挖土。沿线管线应重点加以保护，施工期间为了保护好管线，我们制定了下列措施：1、熟悉掌握设计、建设单位提供的地下管线图纸资料，与电讯、电力、供水、等有关单位联系、协商，调查管线的走向位置和埋设深度，取得管线走向图，实地打点放样。在施工前召开各管线单位施工配合会议，进一步搜集管线资料。核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。对管线部位，须有明显标志，施工员须熟悉本段管线位置。2、在现场施工总平面布置图上标明影响施工和受施工影响的地下管线。工程实施前，向有关管线单位提出监护书面申请，做好监护交底。3、工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、施工员、班组长直至每一位操作工人作层层安全交底，填写安全交底记录，明确各级人员的责任。4、施工过程中发现管线现状与交底内容、样洞资料不符或出现直接危及管线安全等异常情况时，立即通知建设单位和有关管线单位到场研究，商议补救措施，在没作出统一结论前，不擅自处理或继续施工。2.3.2管线保护方法1、明挖2m内深坑。开工前先与有关单位联系，征得同意破土动工后索取详细的地下原有管线图纸，根据图纸标识，用人工开挖探槽，探槽与原有管线“十”字相交，探明地下管线的具体埋深及走向。2.4水管检查管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。进行检查，分析原因并作出鉴定，以便及时妥善处理。第三章管道沟槽开挖施工方法3.2管道沟槽开挖管...
