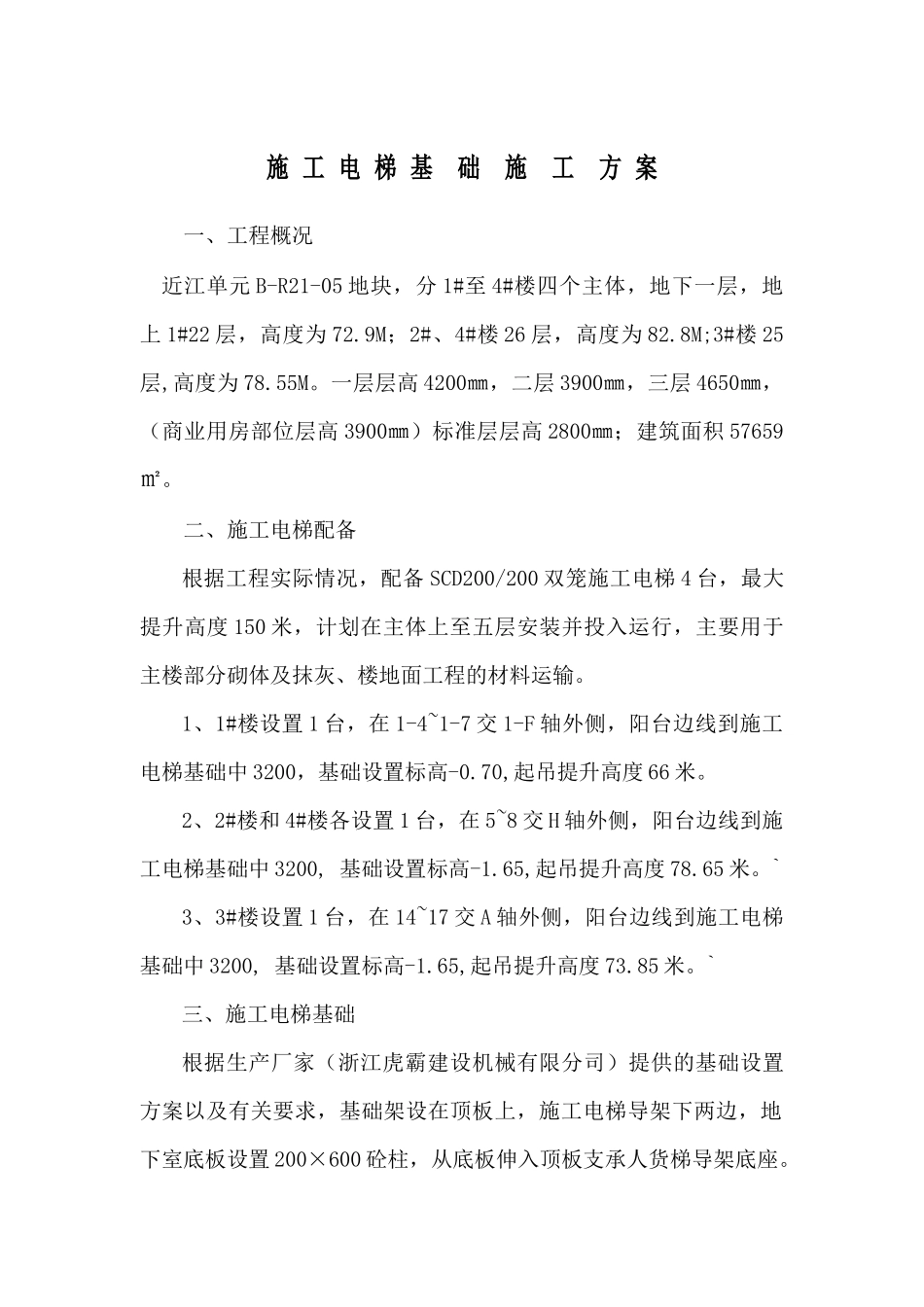

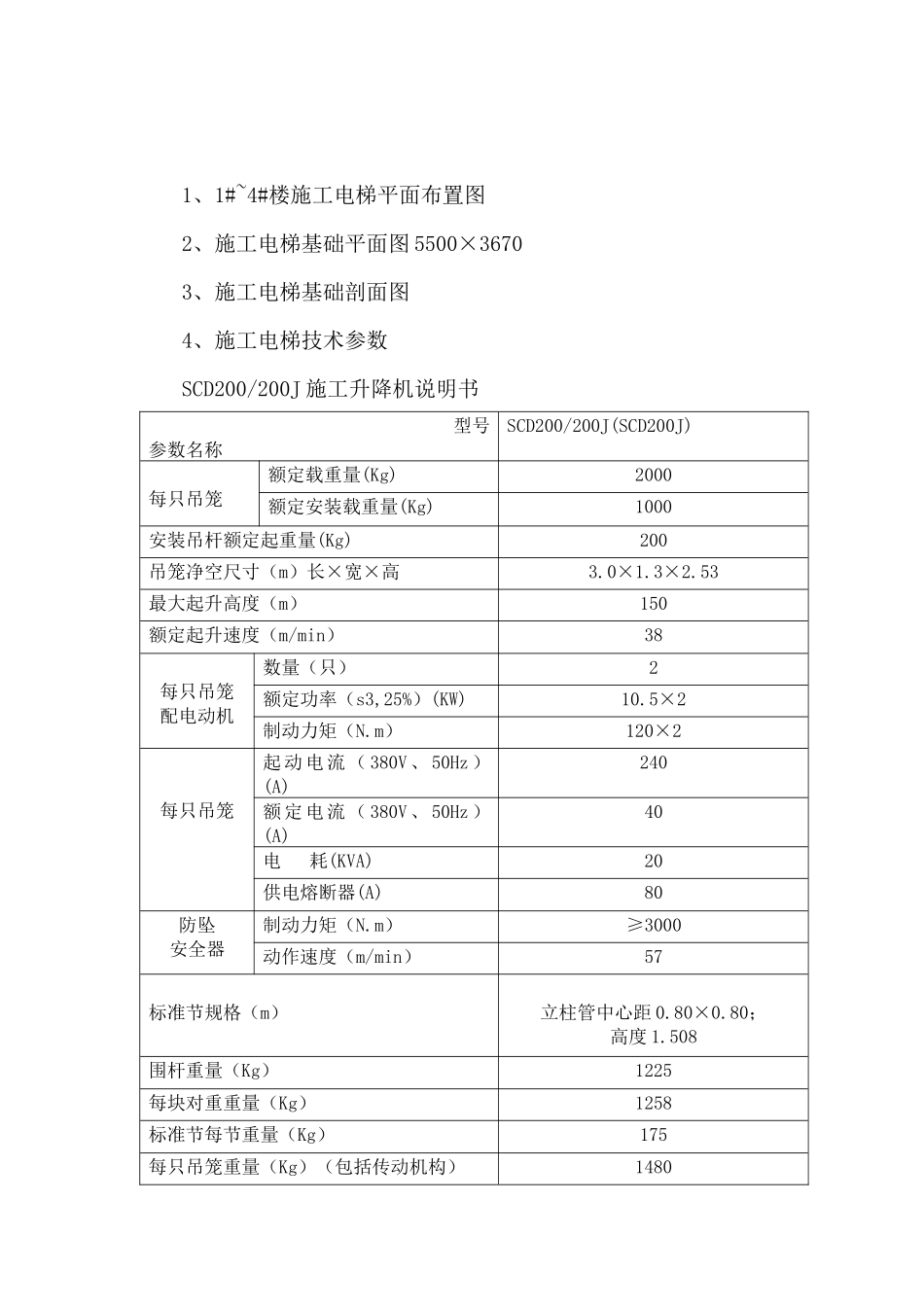

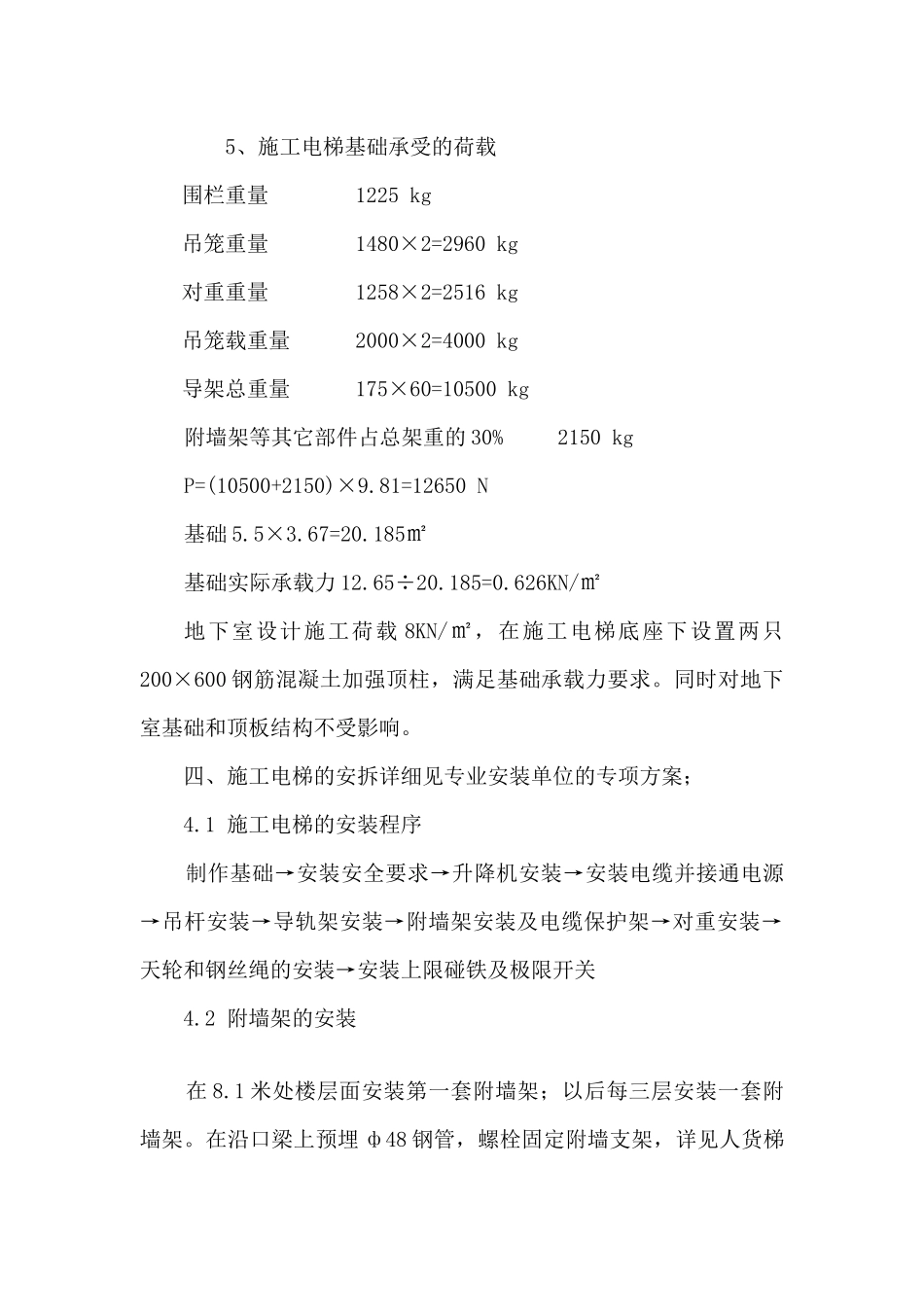

施工电梯基础施工方案一、工程概况近江单元B-R21-05地块，分1#至4#楼四个主体，地下一层，地上1#22层，高度为72.9M；2#、4#楼26层，高度为82.8M;3#楼25层,高度为78.55M。一层层高4200㎜，二层3900㎜，三层4650㎜，（商业用房部位层高3900㎜）标准层层高2800㎜；建筑面积57659㎡。二、施工电梯配备根据工程实际情况，配备SCD200/200双笼施工电梯4台，最大提升高度150米，计划在主体上至五层安装并投入运行，主要用于主楼部分砌体及抹灰、楼地面工程的材料运输。1、1#楼设置1台，在1-4~1-7交1-F轴外侧，阳台边线到施工电梯基础中3200，基础设置标高-0.70,起吊提升高度66米。2、2#楼和4#楼各设置1台，在5~8交H轴外侧，阳台边线到施工电梯基础中3200,基础设置标高-1.65,起吊提升高度78.65米。`3、3#楼设置1台，在14~17交A轴外侧，阳台边线到施工电梯基础中3200,基础设置标高-1.65,起吊提升高度73.85米。`三、施工电梯基础根据生产厂家（浙江虎霸建设机械有限分司）提供的基础设置方案以及有关要求，基础架设在顶板上，施工电梯导架下两边，地下室底板设置200×600砼柱，从底板伸入顶板支承人货梯导架底座。1、1#~4#楼施工电梯平面布置图2、施工电梯基础平面图5500×36703、施工电梯基础剖面图4、施工电梯技术参数SCD200/200J施工升降机说明书型号参数名称SCD200/200J(SCD200J)每只吊笼额定载重量(Kg)2000额定安装载重量(Kg)1000安装吊杆额定起重量(Kg)200吊笼净空尺寸（m）长×宽×高3.0×1.3×2.53最大起升高度（m）150额定起升速度（m/min）38每只吊笼配电动机数量（只）2额定功率（s3,25%）(KW)10.5×2制动力矩（N.m）120×2每只吊笼起动电流（380V、50Hz）(A)240额定电流（380V、50Hz）(A)40电耗(KVA)20供电熔断器(A)80防坠安全器制动力矩（N.m）≥3000动作速度（m/min）57标准节规格（m）立柱管中心距0.80×0.80；高度1.508围杆重量（Kg）1225每块对重重量（Kg）1258标准节每节重量（Kg）175每只吊笼重量（Kg）（包括传动机构）14805、施工电梯基础承受的荷载围栏重量1225kg吊笼重量1480×2=2960kg对重重量1258×2=2516kg吊笼载重量2000×2=4000kg导架总重量175×60=10500kg附墙架等其它部件占总架重的30%2150kgP=(10500+2150)×9.81=12650N基础5.5×3.67=20.185㎡基础实际承载力12.65÷20.185=0.626KN/㎡地下室设计施工荷载8KN/㎡，在施工电梯底座下设置两只200×600钢筋混凝土加强顶柱，满足基础承载力要求。同时对地下室基础和顶板结构不受影响。四、施工电梯的安拆详细见专业安装单位的专项方案；4.1施工电梯的安装程序制作基础→安装安全要求→升降机安装→安装电缆并接通电源→吊杆安装→导轨架安装→附墙架安装及电缆保护架→对重安装→天轮和钢丝绳的安装→安装上限碰铁及极限开关4.2附墙架的安装在8.1米处楼层面安装第一套附墙架；以后每三层安装一套附墙架。在沿口梁上预埋ф48钢管，螺栓固定附墙支架，详见人货梯附墙架装立面图。在每隔2.8米处安装一个卸料平台，可用于楼层进出材料运输平台的通道，支撑确保其水平和主体连接，详见卸料平台平面、剖面图。安装时，必须严格按操作程序进行。传递螺杆、标准节必须密切配合，并划出警戒线，专人指挥确保安全。4.3坠落试验经安装完毕后升降机必须进行一次坠落试验。升降机正常时每隔3个月定期进行一次坠落试验。防坠器必须在标定时间内使用，如到期必须送浙江省特种设备检测中心检测。经检测合格后，方可继续使用。防坠安全器预备一只。坠落试验时吊笼内严禁载人。试验结束后应拆下按扭盒，并将接线端子的封线拆除。试验程序动作按升降机使用说明书操作，不得失误。4.4操作使用施工电梯全部安装结束后，由项目部组织各有关人员进行全面检查，待全部符合要求后再试运行，公司质安科参加验收。试运行前对各有润滑要求的部件加注润滑油。电梯司机在操作，须对电梯的重要结构性能和使用方法认真学习，电梯司机须有上岗证才能操作。试运行时吊笼的荷载量要逐渐增加，直到符合满负载和运载能力。试运行结束后，检查电梯各技术要求，确定一切正常并经公司、主管部门检收合格挂牌后才投入使用。开始使用7-8天更换减速齿轮油，以后2...
