水泥基施工方案概要VIP专享VIP免费

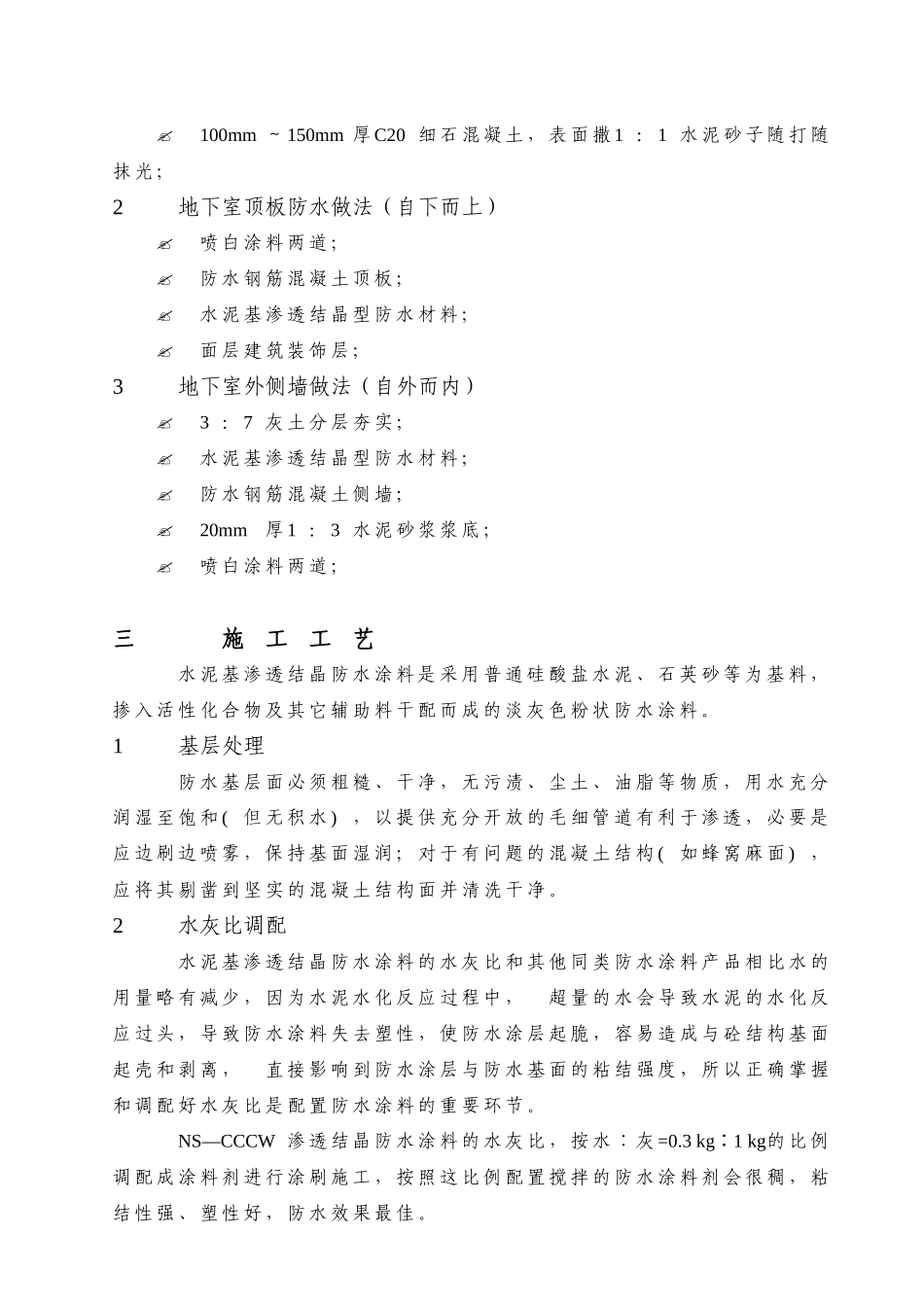

水泥基施工方案一工程简要说明*************（西楼）为框架结构，地上十层，地下两层，负二层为地下室。地下室平时功能为汽车停车库，战时功能为二等人员掩蔽及物资库。工程结构设计标高±0.000米相当于吴淞绝对标高140.0米。地下室底板面标高为-9.05米。地下室底板厚400mm，混凝土等级为C40S6抗渗混凝土；地下室外墙厚350mm，混凝土等级为C40S6抗渗混凝土。工程防水等级为二级，采用结构自防水与外防水相结合的防水做法。一水泥基渗透结晶型防水材料的选用本工程水泥基渗透结晶型防水材料采用南京耐渗建筑防水材料有限公司生产的NS—CCCW防水涂料。该涂料是以普通硅酸盐水泥为基料，配以多种活性化学物质干混而成的粉状防水材料。其防水机理是：涂料中的活性化学物质，以水为载体，随着水对混凝土结构孔隙进行渗透，被输入到混凝土结构内部，催化水泥水化反应过程中析出的Ca(OH)2与硅配钙交互反应，形成不溶性的枝蔓状结晶物，在混凝土结构内部吸水膨胀，使结构孔隙得到充盈、密实，有效提高了混凝土结构的耐渗能力，在防水涂层中，由于水化空间和G—S—H凝胶的束缚，产生的凝胶状结晶，起到了密实防水涂层的作用。二应用部位及各部位防水做法根据现有设计施工图纸，水泥基渗透结晶型防水材料主要用于地下室底板、外墙及顶板部位。各部位防水做法如下：1地下室底板防水做法（自下而上）100mm厚C15混凝土垫层；水泥基渗透结晶型防水材料；400mm厚防水钢筋混凝土底板；100mm～150mm厚C20细石混凝土，表面撒1：1水泥砂子随打随抹光；2地下室顶板防水做法（自下而上）喷白涂料两道；防水钢筋混凝土顶板；水泥基渗透结晶型防水材料；面层建筑装饰层；3地下室外侧墙做法（自外而内）3：7灰土分层夯实；水泥基渗透结晶型防水材料；防水钢筋混凝土侧墙；20mm厚1：3水泥砂浆浆底；喷白涂料两道；三施工工艺水泥基渗透结晶防水涂料是采用普通硅酸盐水泥、石英砂等为基料，掺入活性化合物及其它辅助料干配而成的淡灰色粉状防水涂料。1基层处理防水基层面必须粗糙、干净，无污渍、尘土、油脂等物质，用水充分润湿至饱和(但无积水)，以提供充分开放的毛细管道有利于渗透，必要是应边刷边喷雾，保持基面湿润；对于有问题的混凝土结构(如蜂窝麻面)，应将其剔凿到坚实的混凝土结构面并清洗干净。2水灰比调配水泥基渗透结晶防水涂料的水灰比和其他同类防水涂料产品相比水的用量略有减少，因为水泥水化反应过程中，超量的水会导致水泥的水化反应过头，导致防水涂料失去塑性，使防水涂层起脆，容易造成与砼结构基面起壳和剥离，直接影响到防水涂层与防水基面的粘结强度，所以正确掌握和调配好水灰比是配置防水涂料的重要环节。NS—CCCW渗透结晶防水涂料的水灰比，按水∶灰=0.3kg1kg∶的比例调配成涂料剂进行涂刷施工，按照这比例配置搅拌的防水涂料剂会很稠，粘结性强、塑性好，防水效果最佳。3防水涂料的搅拌NS-CCCW防水涂料采用电动搅拌法按水∶灰=0.31∶的水灰比进行搅拌，搅拌时先把定量的水倒入桶内，逐渐加入定量的粉进行搅拌，边加粉料边搅拌。NS-CCCW防水涂料施工搅拌时应用自来水或清洁水（不能用泥浆水）搅拌涂料、要拌透，不能有小灰球，用多少拌多少，搅拌好的涂料必须在30分钟内用完后再搅拌涂料，如在30分钟内没有用完的料（30分钟初凝）可再翻动几次，但不得加水。4防水涂料的涂刷NS—CCCW防水涂料采用刷把滚筒滚刷方法施工。施工要分二次完成，两次涂刷时间要间隔为2～3小时、应正反交替改变方向来回涂刷。NS—CCCW防水涂料在正常防水基面施工，一般用量为每平方米1.2kg，后浇带等特殊部位每平方米用量在1.5kg。防水涂料厚度应保证最少为1.0mm。对砼结构表面有孔洞、缝隙、蜂窝等现象要进行修补，特别是沙浆滴块要凿除，应清除基面的泥浆、浮块、油污等各类杂物方可施工，在涂刷施工时要充分保持湿润基面进行涂刷，有时要边涂刷边喷雾，保持基面湿润施工。5养护NS—CCCW防水涂料自身有独特的保湿作用，一般要求施工后6～8小时进行适量喷水保湿养护，每天1-2次，连续养护3天即可。NS—CCCW防水涂料不能用蓄水养护。四质量保证措施NS—CCCW型防水涂料原材...
