井架专项施工方案VIP免费

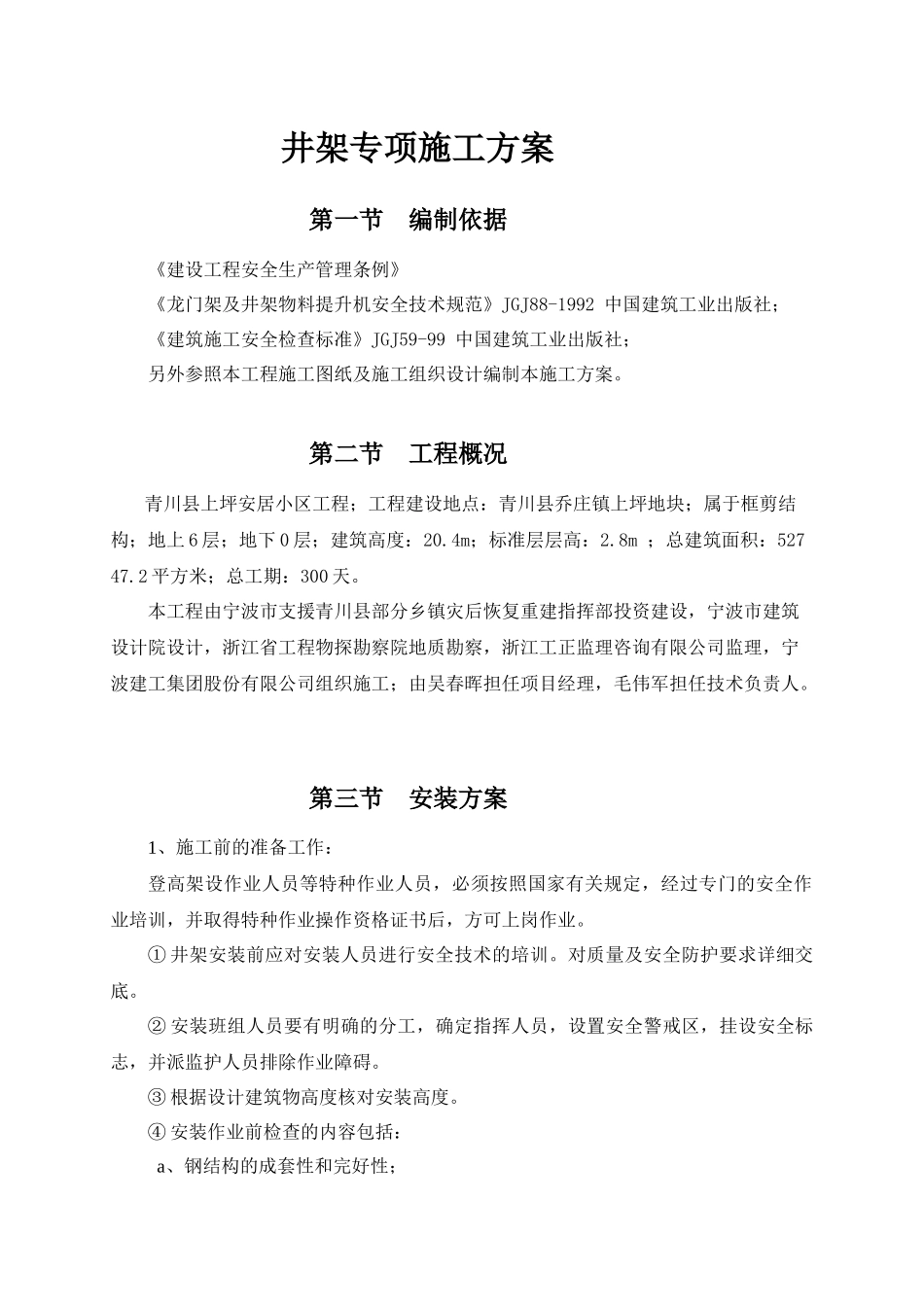

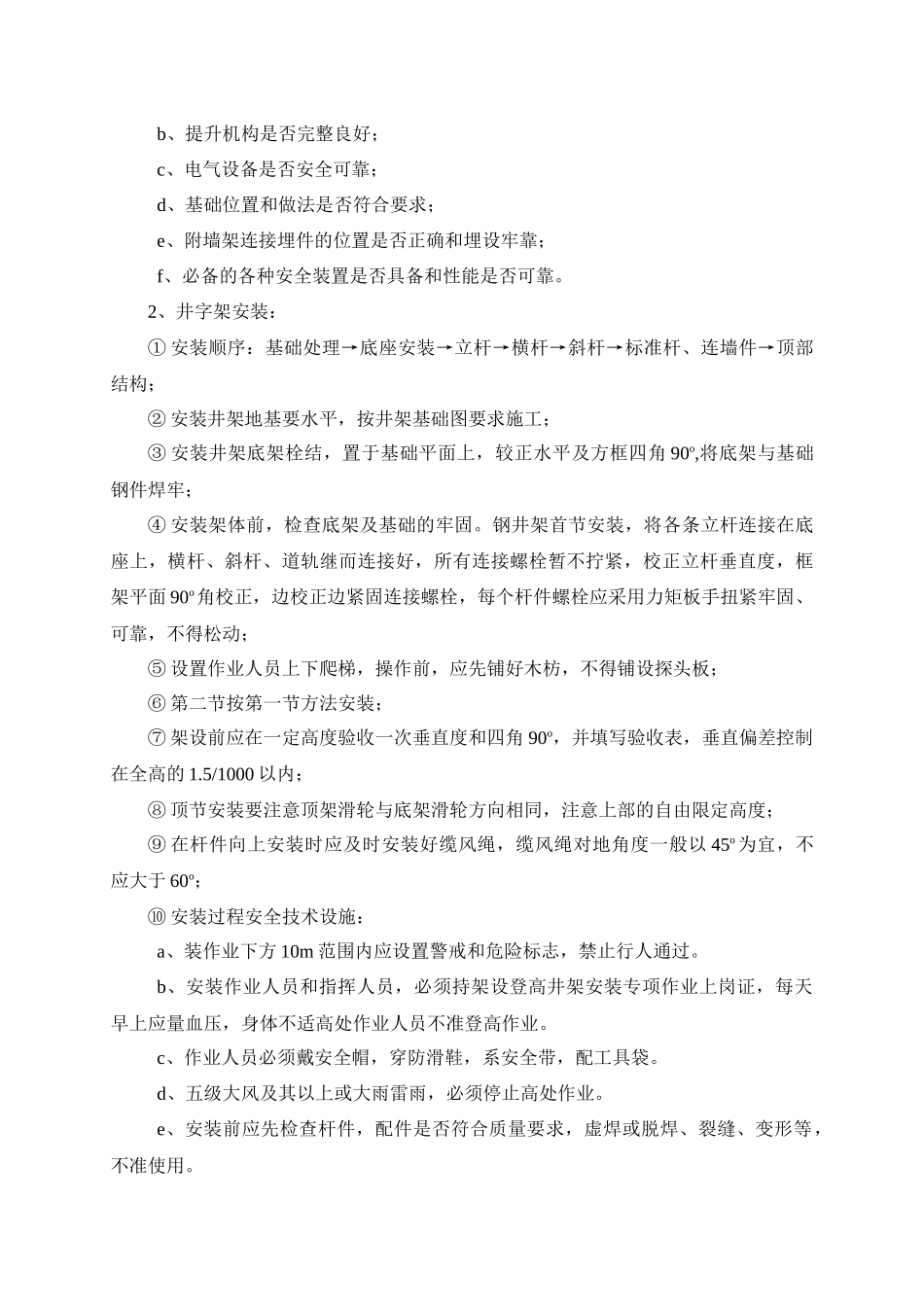

井架专项施工方案第一节编制依据《建设工程安全生产管理条例》《龙门架及井架物料提升机安全技术规范》JGJ88-1992中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况青川县上坪安居小区工程；工程建设地点：青川县乔庄镇上坪地块；属于框剪结构；地上6层；地下0层；建筑高度：20.4m；标准层层高：2.8m；总建筑面积：52747.2平方米；总工期：300天。本工程由宁波市支援青川县部分乡镇灾后恢复重建指挥部投资建设，宁波市建筑设计院设计，浙江省工程物探勘察院地质勘察，浙江工正监理咨询有限公司监理，宁波建工集团股份有限公司组织施工；由吴春晖担任项目经理，毛伟军担任技术负责人。第三节安装方案1、施工前的准备工作：登高架设作业人员等特种作业人员，必须按照国家有关规定，经过专门的安全作业培训，并取得特种作业操作资格证书后，方可上岗作业。①井架安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。②安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。③根据设计建筑物高度核对安装高度。④安装作业前检查的内容包括：a、钢结构的成套性和完好性；b、提升机构是否完整良好；c、电气设备是否安全可靠；d、基础位置和做法是否符合要求；e、附墙架连接埋件的位置是否正确和埋设牢靠；f、必备的各种安全装置是否具备和性能是否可靠。2、井字架安装：①安装顺序：基础处理→底座安装→立杆→横杆→斜杆→标准杆、连墙件→顶部结构；②安装井架地基要水平，按井架基础图要求施工；③安装井架底架栓结，置于基础平面上，较正水平及方框四角90o,将底架与基础钢件焊牢；④安装架体前，检查底架及基础的牢固。钢井架首节安装，将各条立杆连接在底座上，横杆、斜杆、道轨继而连接好，所有连接螺栓暂不拧紧，校正立杆垂直度，框架平面90o角校正，边校正边紧固连接螺栓，每个杆件螺栓应采用力矩板手扭紧牢固、可靠，不得松动；⑤设置作业人员上下爬梯，操作前，应先铺好木枋，不得铺设探头板；⑥第二节按第一节方法安装；⑦架设前应在一定高度验收一次垂直度和四角90o，并填写验收表，垂直偏差控制在全高的1.5/1000以内；⑧顶节安装要注意顶架滑轮与底架滑轮方向相同，注意上部的自由限定高度；⑨在杆件向上安装时应及时安装好缆风绳，缆风绳对地角度一般以45o为宜，不应大于60o；⑩安装过程安全技术设施：a、装作业下方10m范围内应设置警戒和危险标志，禁止行人通过。b、安装作业人员和指挥人员，必须持架设登高井架安装专项作业上岗证，每天早上应量血压，身体不适高处作业人员不准登高作业。c、作业人员必须戴安全帽，穿防滑鞋，系安全带，配工具袋。d、五级大风及其以上或大雨雷雨，必须停止高处作业。e、安装前应先检查杆件，配件是否符合质量要求，虚焊或脱焊、裂缝、变形等，不准使用。3、卷扬机的安装：①卷扬机应安装在混凝土墩上，要求混凝土墩的最小体积不小于1.1m3,确保其重量在2600公斤以上，防止被向上拔起。②卷扬机安装好后，应搭设防护棚保护，防止雨水淋湿电机及砂石掉入绳槽内造成钢绳拖槽。③安装卷扬机应校正水平，保证卷扬机轮两侧面的垂直度误差在2mm内。④制动器运转灵活，以确保制动可靠，制动时制动瓦应能紧贴在制动轮工作表面上；松闸时，两侧闸瓦应能同时离开制动轮表面，并确保其间隙控制在0.1-0.7mm范围内。4、控制电箱的安装：①控制电箱应垂直安装在牢固的支柱上，并注意防水，用不小于6mm2三线电缆接上电源，用控制按纽的三个接头接到箱内的三个相应的接线号码柱上。②在多层同时送料时，控制按钮可移动到便于观察的地方操纵，在捣制楼层砼，要用吊斗大量送砼时，控制按钮应设在正在施工的楼层上操纵，上下再用电铃或闪灯、对讲机联系。高层施工建议选用电脑自动选层器。③控制箱及卷扬机均应接地，接地电阻不大于4欧。5、钢丝绳的安装与调试：钢塔架全部安装完毕，检查顶轮安装无误后，在地面安好吊篮，吊篮内暂不装门及地板，减轻吊篮重量，以便于下一步的安装。平衡块机...
