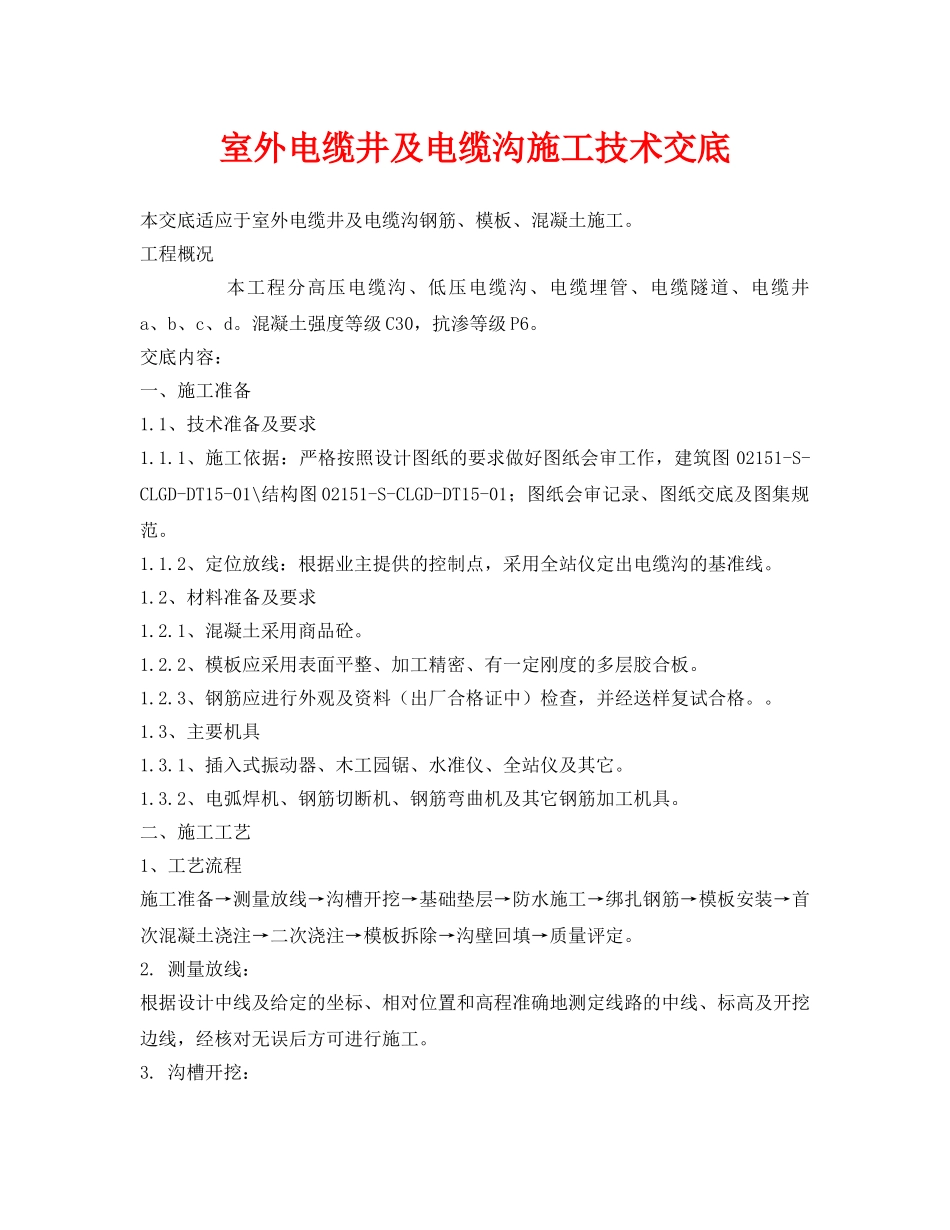

室外电缆井及电缆沟施工技术交底本交底适应于室外电缆井及电缆沟钢筋、模板、混凝土施工。工程概况本工程分高压电缆沟、低压电缆沟、电缆埋管、电缆隧道、电缆井a、b、c、d。混凝土强度等级C30，抗渗等级P6。交底内容：一、施工准备1.1、技术准备及要求1.1.1、施工依据：严格按照设计图纸的要求做好图纸会审工作，建筑图02151-S-CLGD-DT15-01\结构图02151-S-CLGD-DT15-01；图纸会审记录、图纸交底及图集规范。1.1.2、定位放线：根据业主提供的控制点，采用全站仪定出电缆沟的基准线。1.2、材料准备及要求1.2.1、混凝土采用商品砼。1.2.2、模板应采用表面平整、加工精密、有一定刚度的多层胶合板。1.2.3、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。。1.3、主要机具1.3.1、插入式振动器、木工园锯、水准仪、全站仪及其它。1.3.2、电弧焊机、钢筋切断机、钢筋弯曲机及其它钢筋加工机具。二、施工工艺1、工艺流程施工准备→测量放线→沟槽开挖→基础垫层→防水施工→绑扎钢筋→模板安装→首次混凝土浇注→二次浇注→模板拆除→沟壁回填→质量评定。2.测量放线：根据设计中线及给定的坐标、相对位置和高程准确地测定线路的中线、标高及开挖边线，经核对无误后方可进行施工。3.沟槽开挖：机械开挖、人工配合。具体见土方开挖技术交底4.基础垫层：砼底板C15砼底板用木方作侧模，用钢筋进行固定。5.安装工程（1）钢筋工程钢筋进场应先核对其材质、型号、数量，并应检查其出厂合格证或材质单，然后取样进行复试，经复试合格后方可用于本工程，不合格的钢筋不得使用。过路电缆沟在绑扎板底钢筋时，应先在垫层上用墨线弹出钢筋的摆放位置然后摆放钢筋，对靠近外围的两行的钢筋的相交点全部扎牢，中间部分的交叉点可间隔交错扎牢，绑扎点的铁丝扣在相邻处应成八字形（左右扣绑扎）。基础底部采用圆钢的应将其弯钩朝上，不得向一边倾倒。钢筋绑扎完毕后，应立即搁置混凝土保护层垫块，以保证混凝土的保护厚度。（2）模板工程模板采用木模板。支模时应根据弹出的模板边线支模。模板连接采用木方连接。支撑采用钢管支撑，间距不得大于600mm。随时测量、吊线调整垂直度达到设计规范要求，模板支设要平整、牢固。模板间的缝隙填海绵条或粘胶带堵严，以免漏浆。支模前模板表面需涂刷脱模剂，并注意防止钢筋污染。模板拆除时应先拆除斜拉杆或斜支撑，然后再拆除模板。拆模时注意不能用力过猛，以免损坏棱角。模板应轻拆轻放，拆除后的模板应及时运走，修理刷油，分类堆放，以备再用。（3）砼浇筑底板砼配合比严格按照理论配合比，再根据现场材料含水量情况调整施工配合比执行，并严格控制过磅配料及水灰比，操作人员不得随意增减用水量。商品砼进场前，必须对其作一次检验，不符合材质要求的一律不得使用，按规范要求数量制作试模，试模要与结构砼同条件养护，底板砼的浇捣按设计沉降缝为一施工段，由一端平行向另一端推进摊铺。砼在拌合场内拌制，机动车送至现场，采用平板振动器拖平密实，人工收浆抹平收光平整，浇筑砼时，随时进行跟踪测量，并做好记录，严格按高程收浆到位，用平整尺检测，人工收浆不少于三遍，并将侧墙体与底板结合处的砼底板面凿毛并清洗干净，以利于墙体与底板结合牢固。3.3、施工准备c.检查模板内的垃圾、泥土等杂物及钢筋是否清除干净。d.检查钢筋的保护层及固定是否已经做好。e.检查用于混凝土施工用的脚手架、振动器和振动棒是否准备好。f.填写混凝土浇筑申请书。3.4、混凝土浇筑振捣a在浇筑砼时，布料设备的出口离模板内侧面不应小于50mm，且不得向模板内侧面直冲布料，也不得直冲钢筋骨架。浇筑墙板砼时，不得在同一处连续布料，应在2－3m范围内水平移动布料，且宜垂直于模板布料。b凡使用插入式振捣应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀捣实，移动间距宜为400mm左右，振捣时间宜为15－30s,且隔20－30min后，进行第二次复振。振捣上一层时，应插入下层5cm，以消除两层间的接缝。平板振动器的移动间距，应能保证振动器的平板覆盖已振实部分边缘。c浇筑混凝土时，应连续进行，如必须间歇，时间尽量缩短，并应在前层混...
