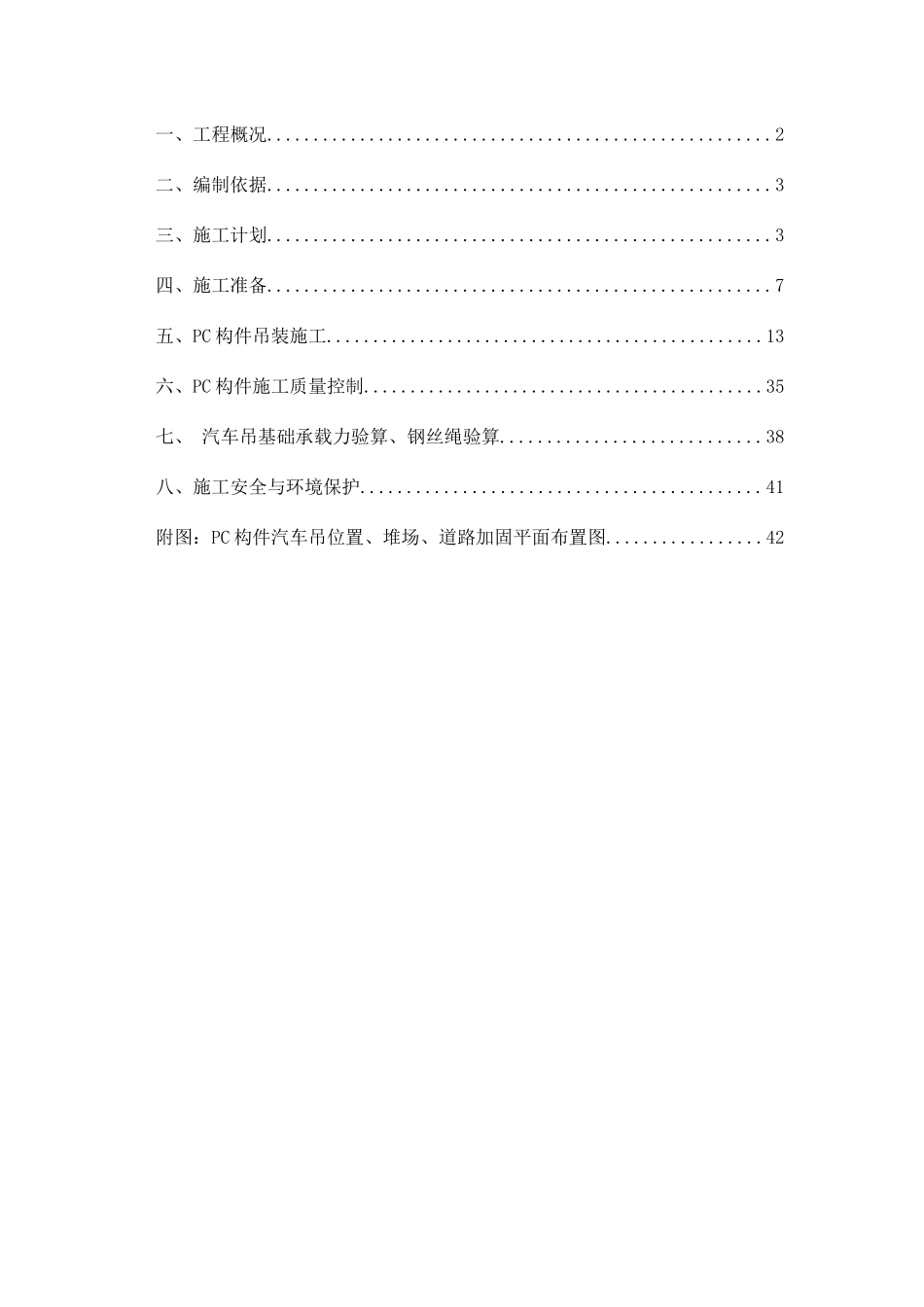

一、工程概况......................................................2二、编制依据......................................................3三、施工计划......................................................3四、施工准备......................................................7五、PC构件吊装施工...............................................13六、PC构件施工质量控制...........................................35七、汽车吊基础承载力验算、钢丝绳验算............................38八、施工安全与环境保护...........................................41附图：PC构件汽车吊位置、堆场、道路加固平面布置图.................42一、工程概况1.1工程概况工程名称：北仑大碶九峰山1#地块项目建设单位：宁波龙晟房地产发展有限公司设计单位：中国联合工程公司监理单位：宁波海城工程监理有限公司施工单位：浙江欣捷建设有限公司地理位置：本工程位于宁波市北仑区大碶街道太河南路九峰山景区对面；（场地东侧太河南路，西侧靠山，无道路）。结构类型：框剪结构、PC结构。工程包括：1#~36#楼36栋别墅为地上3层，建筑高度为9.85m，层高3.6m、3.1m、3米。37#~38#楼、40#~45#共8栋洋房为地上7层，建筑高度为21.95m，层高3m。39#楼、52#~54#共4栋洋楼为地上6层，建筑高度为18.95m，层高3m。56#楼商业用房为地上2层，建筑高度为7.95m，层高4.5m、3.3m。57#~59#共3栋为附属用房为地上1层，建筑高度4.6m。1.2PC构件概况本工程38#、39#、41#、43#楼2F~7F层；45#、47#、49#、51#楼2F~6F层为预制构件，分别为预制阳台、预制填充墙、预制楼梯、预制叠合板、飘窗板。1.2.1PC构件特点1、产业化流水预制构件工业化程度高；2、成型模具和生产设备一次性投入后可重复使用,耗材少,节约资源与费用；3、现场装配、连接可避免或减轻施工对周边环境的影响；4、工业化节能降耗成效显著，节电、节水、节能、建筑废弃物得到抑制，扬尘、噪声污染得到有效控制；5、工程施工周期短；6、劳动力资源投入相对减少；7、机械化程度有明显提高，操作人员劳动强度得到自效缓解；编号说明：注：本工程所有预制构件混凝土强度均为C30。二、编制依据(1)、《装配式混凝土结构技术规程》JGJ1-2014(2)、《预制钢筋混凝土板式楼梯》（11G101-1）(3)、《装配式混凝土结构技术规程》JGJ1-2014(4)、《预制混凝土构件质量控制标准》DB11/T1312-2015；(5)、《装配整体式混凝土结构施工及质量验收规范》（DGJ08-2117-2012）(6)、《装配式混凝土结构技术规程》JGJ1-2014(7)、《预制混凝土剪力墙外墙板》（15G365-1）(8)、《装配式混凝土结构连接节点构造》（G310-1~2）（9）建筑施工扣件式钢管脚手架安全技术规程JGJ130-2011（10）建筑施工轮扣式钢管脚手架安全技术规范JGJ166-2008（11）建筑施工模板安全技术规范JGJ162-2008(12)、北仑大九峰山1#地块项目相关图纸。三、施工计划3.1工期计划38#、39#、41#、43#楼2F~7F层，按总施工计划8天/层，计划于2018年5月25日开始2F层PC构件吊装施工，8月10日完工，工期为75天。45#、47#、49#、51#楼2F~6F层，按总施工计划8天/层，计划于2018年4月30日开始2F层PC构件吊装施工，7月15日完工，工期为75天。3.2材料计划PC构件施工前需定制专用临时支撑，临时支撑连接楼板和预制构件，需事先在楼板和预制构件中按图纸预埋螺栓套筒，施工前由专业技术人员统计所需临时支撑数量，并联系相关厂家定制足够临时支撑。临时支撑、48*3.0钢管7800m扣件32000个40*90木方8000mU托5000个3.3劳动力计划1.项目管理组织架构2.作业人员计划工种数量专业安装工人15人普通工人5人3.4施工机械设备计划1.吊装机械选型本工程设计45#、47#、49#、51#楼栋6F层位置阳台，预制构件最大重量为5.05t，结构高为18m，现场选用75t汽车吊吊装，完全满足现场施工（附汽车吊参数表）。2.施工机械设备计划施工机械规格数量汽车吊75t1平板车15m1水准仪1靠尺2钢尺1对讲机2四、施工准备4.1技术准备1、工程开工前，现场按照设计院提供的PC构件深化设计图纸，结合工程实际，做好下列施工准备：（1）PC构件深化图确认前将本...
