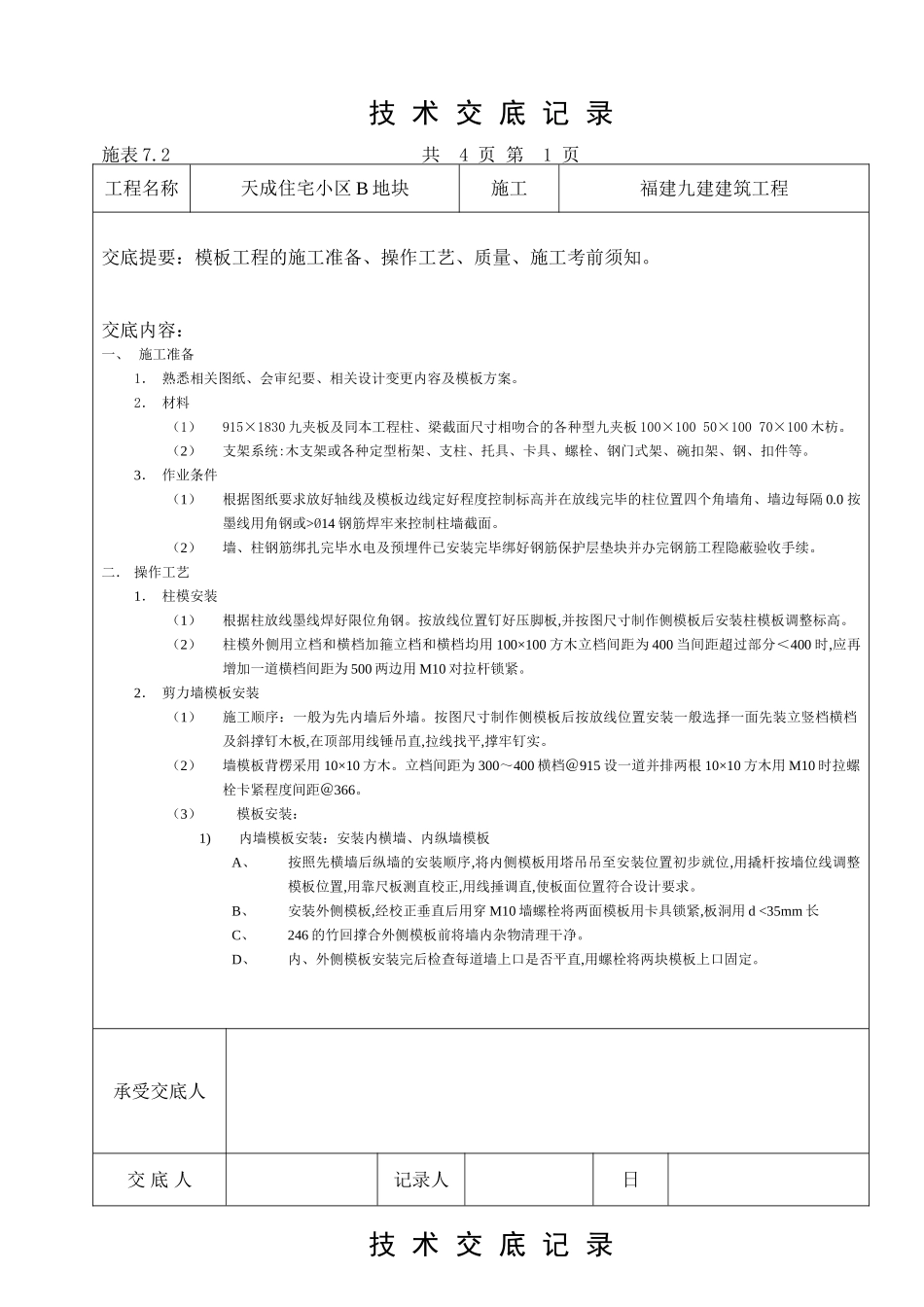

技术交底记录施表7.2共4页第1页工程名称天成住宅小区B地块施工福建九建建筑工程交底提要：模板工程的施工准备、操作工艺、质量、施工考前须知。交底内容：一、施工准备1．熟悉相关图纸、会审纪要、相关设计变更内容及模板方案。2．材料（1）915×1830九夹板及同本工程柱、梁截面尺寸相吻合的各种型九夹板100×10050×10070×100木枋。（2）支架系统:木支架或各种定型桁架、支柱、托具、卡具、螺栓、钢门式架、碗扣架、钢、扣件等。3．作业条件（1）根据图纸要求放好轴线及模板边线定好程度控制标高并在放线完毕的柱位置四个角墙角、墙边每隔0.0按墨线用角钢或>Ø14钢筋焊牢来控制柱墙截面。（2）墙、柱钢筋绑扎完毕水电及预埋件已安装完毕绑好钢筋保护层垫块并办完钢筋工程隐蔽验收手续。二．操作工艺1．柱模安装（1）根据柱放线墨线焊好限位角钢。按放线位置钉好压脚板,并按图尺寸制作侧模板后安装柱模板调整标高。（2）柱模外侧用立档和横档加箍立档和横档均用100×100方木立档间距为400当间距超过部分＜400时,应再增加一道横档间距为500两边用M10对拉杆锁紧。2．剪力墙模板安装（1）施工顺序：一般为先内墙后外墙。按图尺寸制作侧模板后按放线位置安装一般选择一面先装立竖档横档及斜撑钉木板,在顶部用线锤吊直,拉线找平,撑牢钉实。（2）墙模板背楞采用10×10方木。立档间距为300～400横档＠915设一道并排两根10×10方木用M10时拉螺栓卡紧程度间距＠366。（3）模板安装：1)内墙模板安装：安装内横墙、内纵墙模板A、按照先横墙后纵墙的安装顺序,将内侧模板用塔吊吊至安装位置初步就位,用撬杆按墙位线调整模板位置,用靠尺板测直校正,用线捶调直,使板面位置符合设计要求。B、安装外侧模板,经校正垂直后用穿M10墙螺栓将两面模板用卡具锁紧,板洞用d<35mm长C、246的竹回撑合外侧模板前将墙内杂物清理干净。D、内、外侧模板安装完后检查每道墙上口是否平直,用螺栓将两块模板上口固定。承受交底人交底人记录人日技术交底记录施表7.2共4页第2页工程名称天成住宅小区B地块施工福建九建建筑工程交底提要：交底内容：2)外墙模板安装A、安装外墙内侧模板按楼板上的位置线将模板就位找正,然后安装门窗洞口模板。B、外墙外侧模板,采用预制大模用塔吊吊运安装安装时外墙穿螺栓采用墙宽内侧焊限位钢筋头口一次性螺栓。模板放在脚手架上或预埋铁件(钢筋)上,将模板就位,穿螺栓紧固校正。C、根据模板设计要求安装墙模的拉杆或斜撑竖向@366设一道立档,横向@915设一道M12对拉螺栓。一般内墙可在两侧加斜撑假设为外墙应在内侧同时安装一道拉杆和上、中、下三道斜撑边安装边校正其和垂直度。梁模板安装〔1〕、梁底模板：按设计标高调整门架支柱的标高大龙骨采用10×150方木间距120小龙骨采用10×10方木间距400。然后安装梁底模板并拉线找平。当梁底板跨度大于及等于4米时跨中梁底处应按设计要求起拱无设计要求时起拱高度为梁跨度的2／1000主次梁交接时先主梁起拱后次梁起拱。〔2〕梁侧模板：根据墨线安装梁侧模板、压脚板、斜支撑等梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。（3）梁高超过750㎜时梁侧模宜加穿梁螺栓加固。2.板模板安装（1）在柱子上弹出轴线、梁柱边线和程度线。（2）根据模板的排列图架设支柱和龙骨间距要符合模板设计和施工方案的规定一般情况下采用可调式钢支顶其间距支柱与龙骨的间距一般支柱间距为1200×1800门架大龙骨为10×15方木间距为1200mm小龙骨为10×10方木间距400㎜支柱排列要考虑设置施工通道。（3）通线调节支柱的高度将大龙骨找平架设小龙骨。铺模板时可从四周铺起在中间收口钉板时只要在两端及接头处钉牢中间尽量少钉或不钉以利于拆模。模板拼缝须严以免漏浆。5.楼梯模板安装：楼梯支模时应把楼梯支到上一层楼梯平台处楼梯施工缝留在楼面上、下三个踏步施工缝应垂直于梯板注意隔板应剧出剧齿形以保证梯板钢筋保护层厚度。3.模板的撤除（1）梁柱侧模：在砼强度能保证其外表及棱角不因拆模而受损坏方可拆模。一般在砼浇筑一天前方可拆侧模。（2）梁底模：跨度大于8m底模的撤除在砼强度达100时小于8m需在砼强度到达75时方可撤除。悬挑构造砼强度需到达100；...
