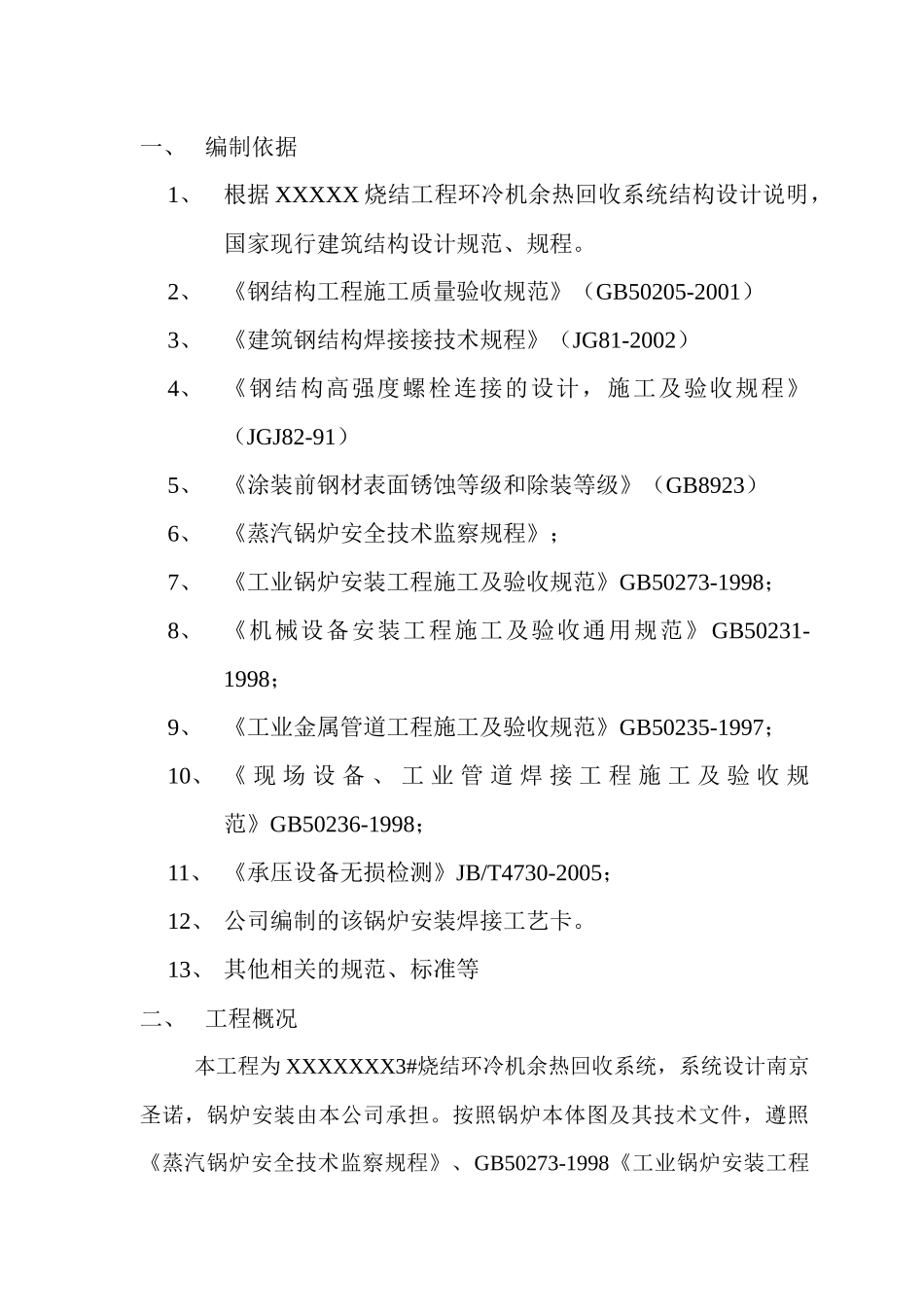

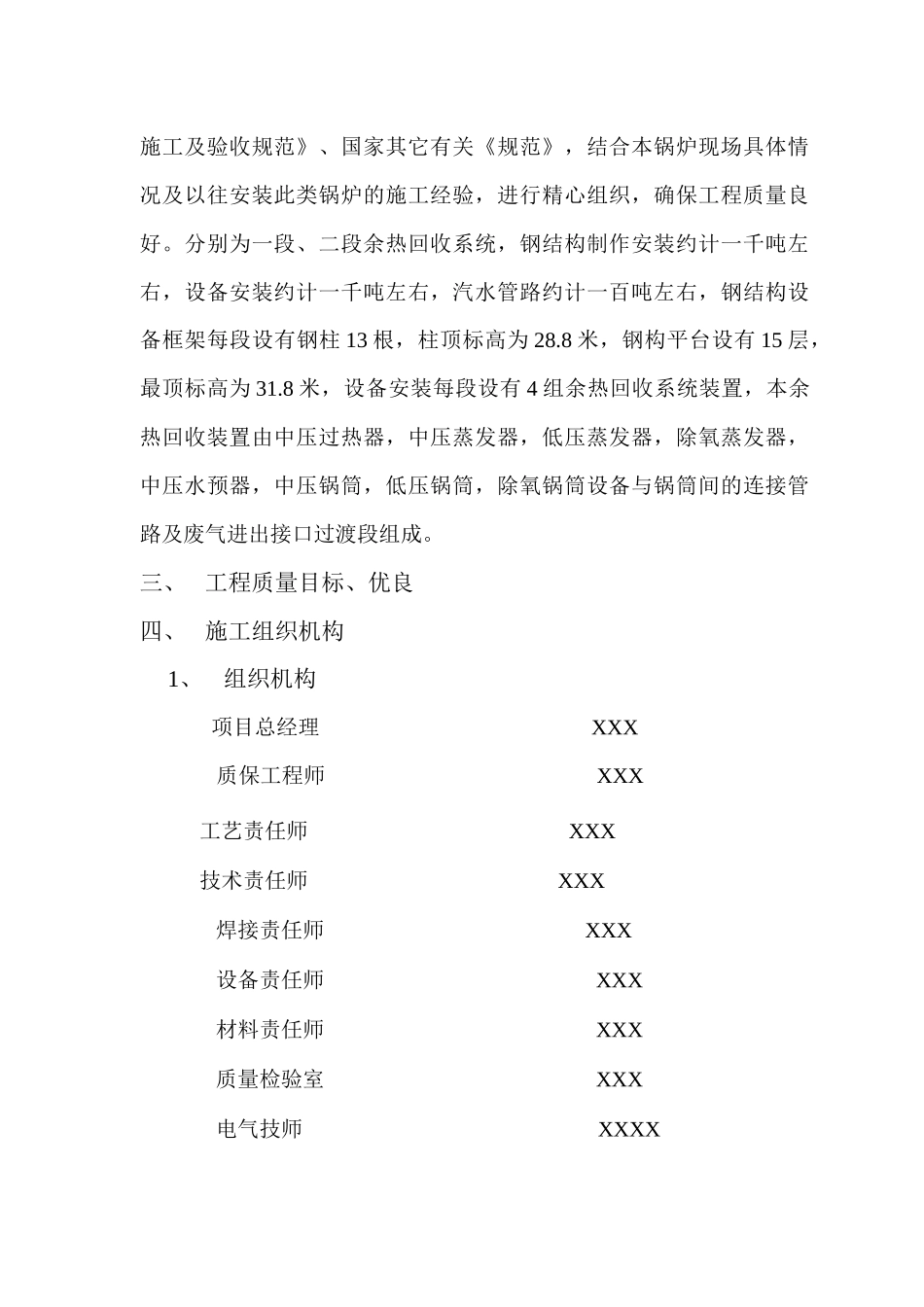

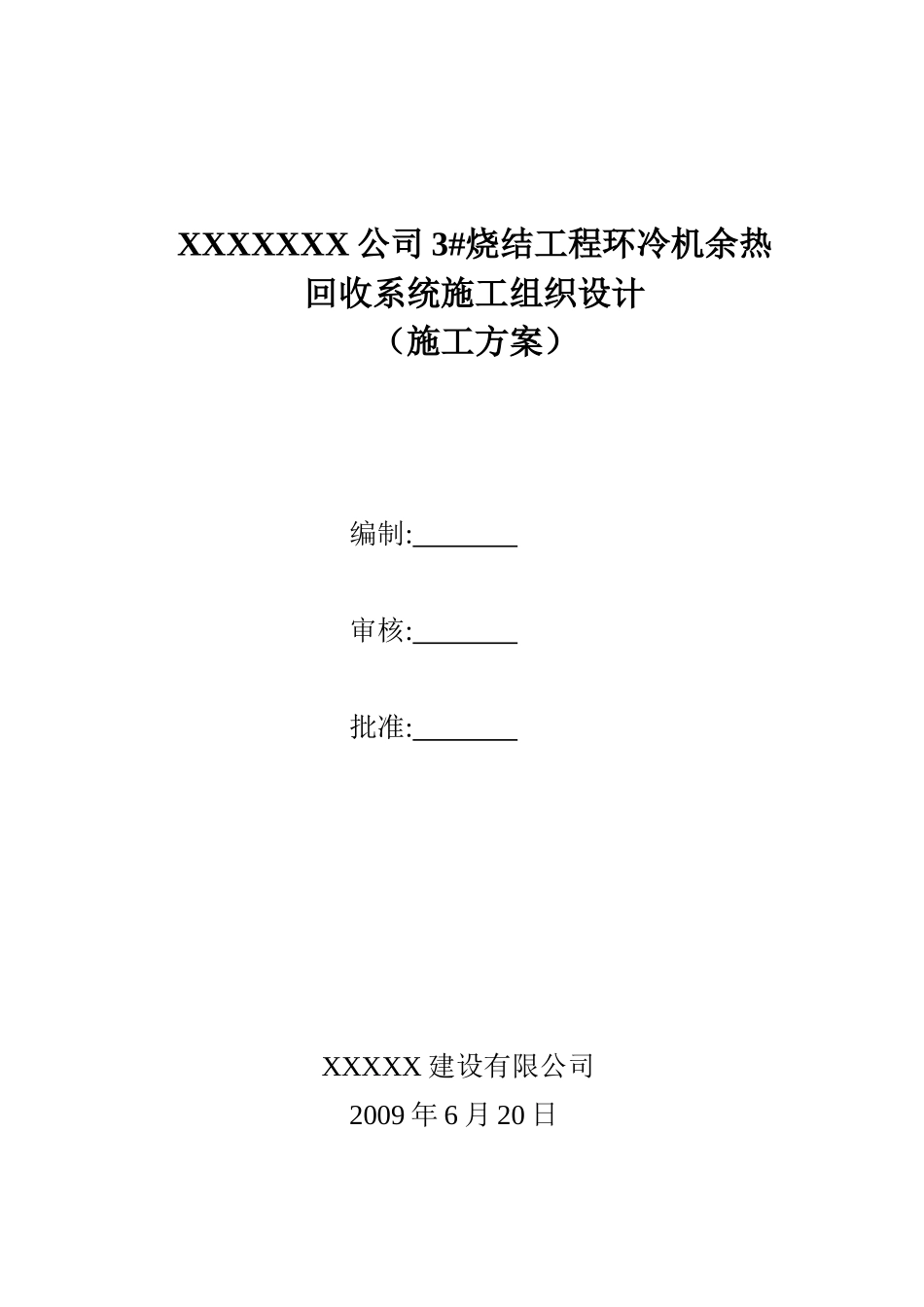

XXXXXXX公司3#烧结工程环冷机余热回收系统施工组织设计（施工方案）编制:审核:批准:XXXXX建设有限公司2009年6月20日一、编制依据1、根据XXXXX烧结工程环冷机余热回收系统结构设计说明，国家现行建筑结构设计规范、规程。2、《钢结构工程施工质量验收规范》（GB50205-2001）3、《建筑钢结构焊接接技术规程》（JG81-2002）4、《钢结构高强度螺栓连接的设计，施工及验收规程》（JGJ82-91）5、《涂装前钢材表面锈蚀等级和除装等级》（GB8923）6、《蒸汽锅炉安全技术监察规程》；7、《工业锅炉安装工程施工及验收规范》GB50273-1998；8、《机械设备安装工程施工及验收通用规范》GB50231-1998；9、《工业金属管道工程施工及验收规范》GB50235-1997；10、《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998；11、《承压设备无损检测》JB/T4730-2005；12、公司编制的该锅炉安装焊接工艺卡。13、其他相关的规范、标准等二、工程概况本工程为XXXXXXX3#烧结环冷机余热回收系统，系统设计南京圣诺，锅炉安装由本公司承担。按照锅炉本体图及其技术文件，遵照《蒸汽锅炉安全技术监察规程》、GB50273-1998《工业锅炉安装工程施工及验收规范》、国家其它有关《规范》，结合本锅炉现场具体情况及以往安装此类锅炉的施工经验，进行精心组织，确保工程质量良好。分别为一段、二段余热回收系统，钢结构制作安装约计一千吨左右，设备安装约计一千吨左右，汽水管路约计一百吨左右，钢结构设备框架每段设有钢柱13根，柱顶标高为28.8米，钢构平台设有15层，最顶标高为31.8米，设备安装每段设有4组余热回收系统装置，本余热回收装置由中压过热器，中压蒸发器，低压蒸发器，除氧蒸发器，中压水预器，中压锅筒，低压锅筒，除氧锅筒设备与锅筒间的连接管路及废气进出接口过渡段组成。三、工程质量目标、优良四、施工组织机构1、组织机构项目总经理XXX质保工程师XXX工艺责任师XXX技术责任师XXX焊接责任师XXX设备责任师XXX材料责任师XXX质量检验室XXX电气技师XXXX施工管理责任师（现场工程责任人）XXX现场施工责任人XXX现场技术责任人XXX现场负责人XXX钳工技师XXX2、施工人员组织施工现场负责人材料责任人员工艺责任人员焊接责任人员检验责任人员用电责任人员设备责任人员无损检测责任人员安全责任人员设备吊装组安全检验组设备安装组焊接组管道保温组组设备预制组项目经理（项目质保责任）师）①铆工10人②安装工20人③辅助工15人④氩弧焊工8人⑤气保焊工8人⑥电焊工17人⑦起重工2人⑧管道工15人⑨钳工15人⑩电气仪表安装工10人保温防腐工20人共计140人。3、工程机具资源配置见表一表一序号名称规格型号数量备注1吊车260吨1台2吊车130吨1台3吊车50吨1台4吊车25吨2台5龙门吊20/10吨2台6数控钻床1台7摇臂钻床25.4毫米1台8液压卷板机2500mm1台9折弯机4000mm1台10氩弧焊机4006台11气保焊机NBC-5008套12交直流焊机40010台13交直流焊机50010台14数控切割机1台15半自动切割机6套16气割工具12套17磁力钻4台18螺旋顶16吨3个19螺旋顶32吨3个20油压顶50吨2台21手拉葫芦3吨6个22手拉葫芦5吨6个23手拉葫芦2吨5个24手拉葫芦1吨8个25手拉葫芦10吨4个26磨光机1005台27磨光机1505台28内圆磨光机8台29平面卡子5吨2付30平面卡子10吨2付31碳弧气刨2套32立面卡子5吨2付33立面卡子10吨2付34埋弧焊机WF-334套35钢丝绳Φ26*6米2付36钢丝绳Φ32*20米1付37钢丝绳Φ19.5100米插绳扣用38钢丝绳Φ11.5200米风揽绳用39钢丝绳Φ13.5100米插绳扣用40空压机1台除锈用41手枪钻5台42铆枪6把43矫直机1台44经纬仪1台45水准仪1台46焊条烘干箱2台47保温筒10台48探伤机1台49打压泵1台50砂轮切割机1台五、主要施工方法（一）钢结构施工方法1、钢结构制作工艺流程：2、.放样、号料（1）、熟悉施工图，并认真阅读技术要求及设计说明，并逐个核对图纸之间的尺寸和方向等。特别应注意各部件之间的连接点、连接尺寸和方式是否一一对应。发现有疑问之处，应与有关技术部门联系解决。（2）、准备好做样板、样杆的材料，一般可采用薄钢板和小扁钢。（3）、放样需用的工具：尺、石笔、粉线、划针、划规、铁皮剪等。尺子必须经过计量部门的校验复核，合格后方...
