施工用电安全技术措施VIP专享VIP免费

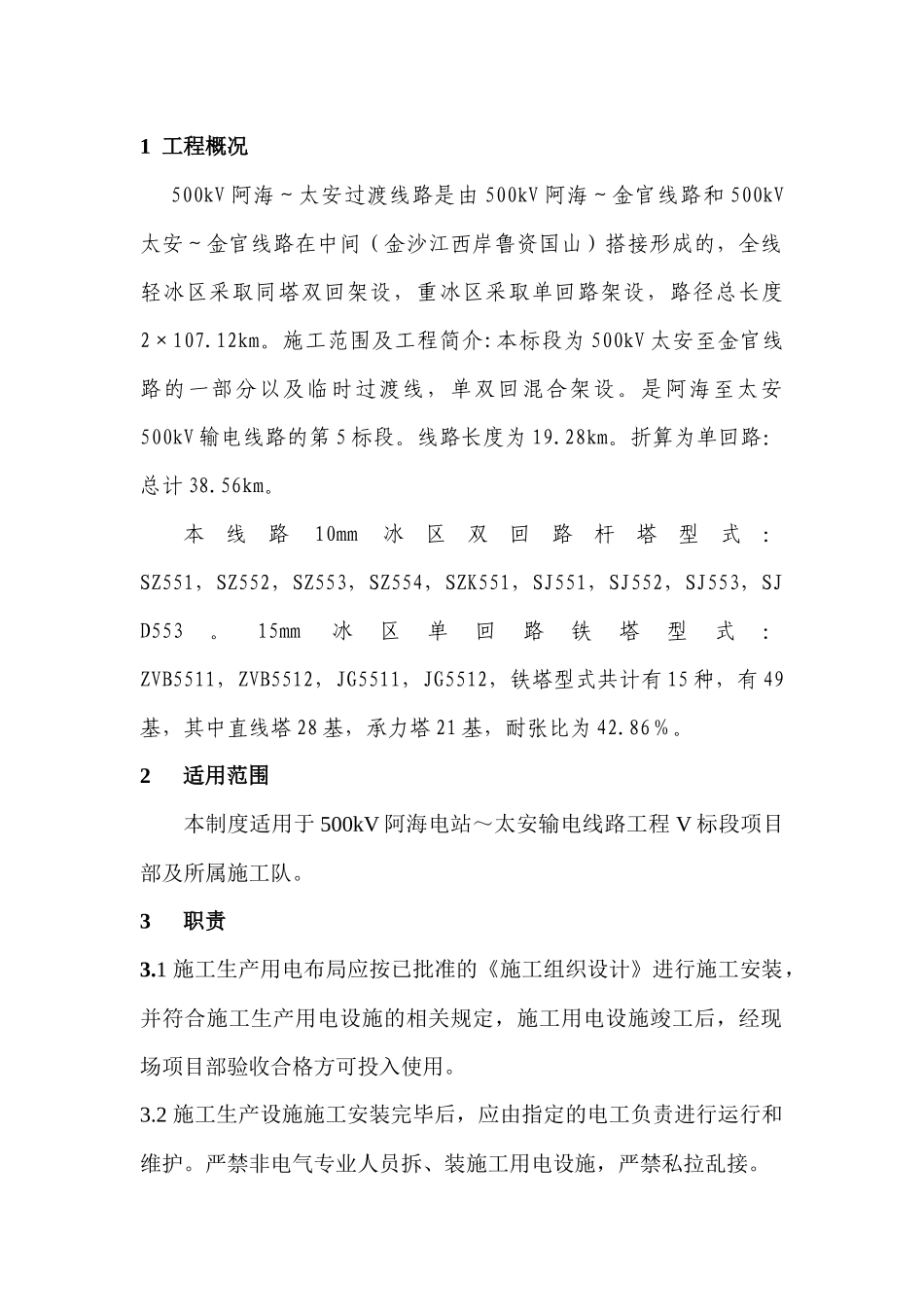

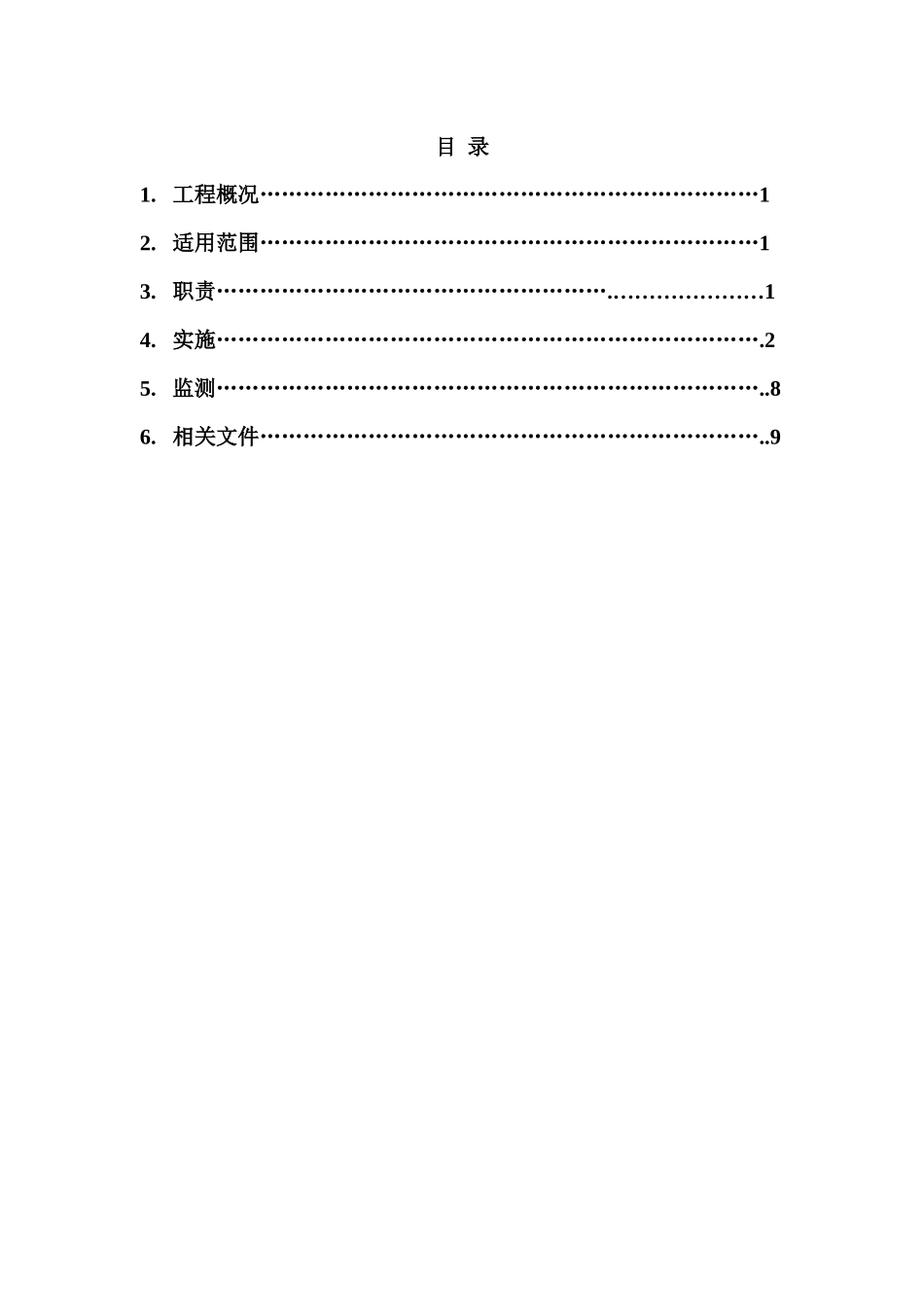

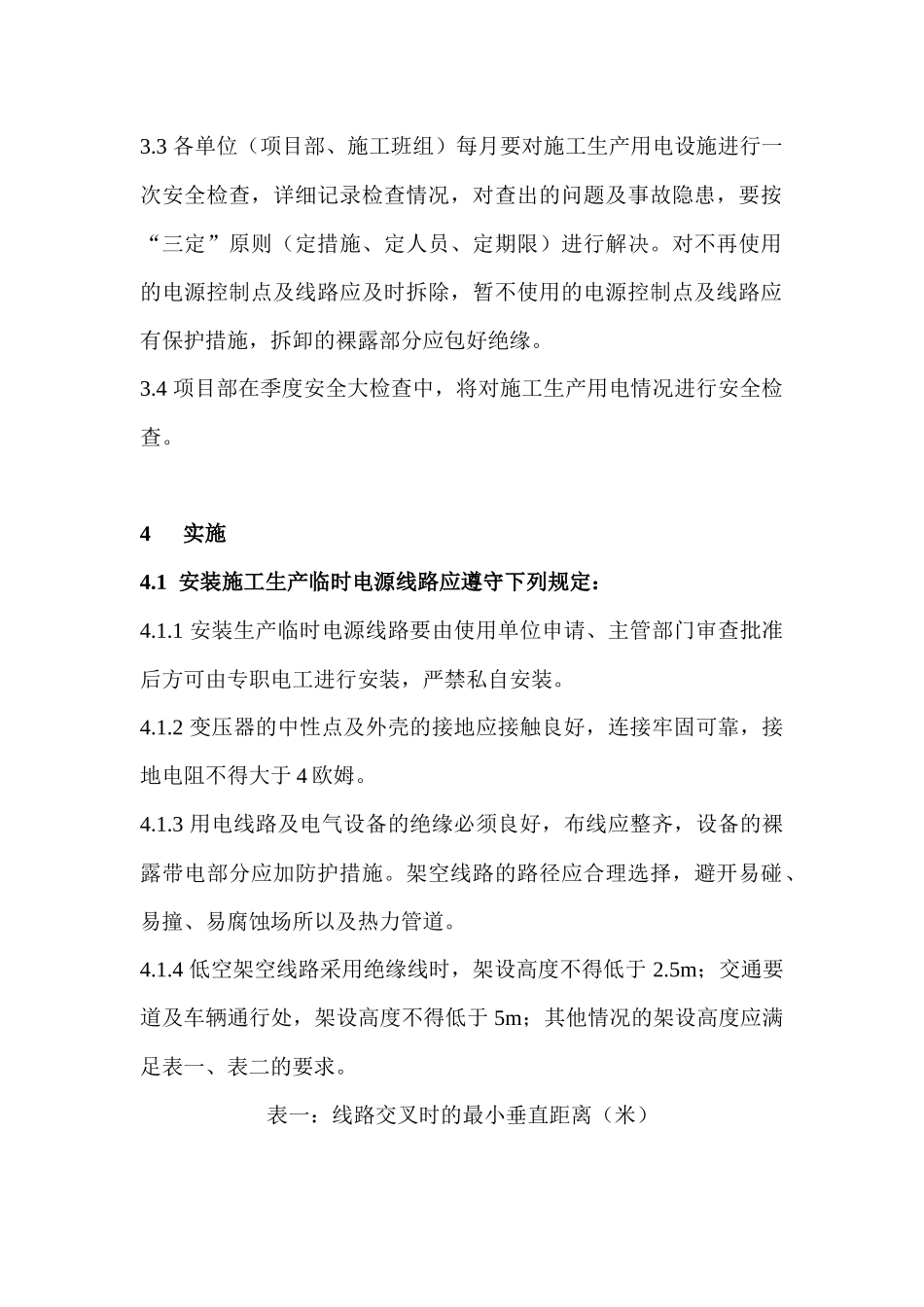

目录1.工程概况……………………………………………………………12.适用范围……………………………………………………………13.职责……………………………………………….…………………14.实施………………………………………………………………….25.监测…………………………………………………………………..86.相关文件……………………………………………………………..91工程概况500kV阿海～太安过渡线路是由500kV阿海～金官线路和500kV太安～金官线路在中间（金沙江西岸鲁资国山）搭接形成的，全线轻冰区采取同塔双回架设，重冰区采取单回路架设，路径总长度2×107.12km。施工范围及工程简介:本标段为500kV太安至金官线路的一部分以及临时过渡线，单双回混合架设。是阿海至太安500kV输电线路的第5标段。线路长度为19.28km。折算为单回路：总计38.56km。本线路10mm冰区双回路杆塔型式：SZ551，SZ552，SZ553，SZ554，SZK551，SJ551，SJ552，SJ553，SJD553。15mm冰区单回路铁塔型式：ZVB5511，ZVB5512，JG5511，JG5512，铁塔型式共计有15种，有49基，其中直线塔28基，承力塔21基，耐张比为42.86％。2适用范围本制度适用于500kV阿海电站～太安输电线路工程V标段项目部及所属施工队。3职责3.1施工生产用电布局应按已批准的《施工组织设计》进行施工安装，并符合施工生产用电设施的相关规定，施工用电设施竣工后，经现场项目部验收合格方可投入使用。3.2施工生产设施施工安装完毕后，应由指定的电工负责进行运行和维护。严禁非电气专业人员拆、装施工用电设施，严禁私拉乱接。3.3各单位（项目部、施工班组）每月要对施工生产用电设施进行一次安全检查，详细记录检查情况，对查出的问题及事故隐患，要按“三定”原则（定措施、定人员、定期限）进行解决。对不再使用的电源控制点及线路应及时拆除，暂不使用的电源控制点及线路应有保护措施，拆卸的裸露部分应包好绝缘。3.4项目部在季度安全大检查中，将对施工生产用电情况进行安全检查。4实施4.1安装施工生产临时电源线路应遵守下列规定：4.1.1安装生产临时电源线路要由使用单位申请、主管部门审查批准后方可由专职电工进行安装，严禁私自安装。4.1.2变压器的中性点及外壳的接地应接触良好，连接牢固可靠，接地电阻不得大于4欧姆。4.1.3用电线路及电气设备的绝缘必须良好，布线应整齐，设备的裸露带电部分应加防护措施。架空线路的路径应合理选择，避开易碰、易撞、易腐蚀场所以及热力管道。4.1.4低空架空线路采用绝缘线时，架设高度不得低于2.5m；交通要道及车辆通行处，架设高度不得低于5m；其他情况的架设高度应满足表一、表二的要求。表一：线路交叉时的最小垂直距离（米）线路电压（kV）＜11~1035最小垂直距离（米）1.022.5表二：边导线在最大风偏时与构筑物质检的最水平小距离（米）线路电压（kV）＜11~1035最小垂直距离（米）1.01.534.1.5低空架空一般不得采用裸线；采用裸线时，架空线路高度不得低于3m，穿过交通要道时不得低于6m，导线截面积不得小于16m㎡。4.1.6现场埋电缆的走向应按施工总平面布置图的规定，沿主道路或固定构筑物等得边缘直线埋设，埋深不得小于0.7m，转弯处应在地面设明显的标志；通过道路时应采用保护套管，管道不得小于电缆外径的1.5倍。电缆沿构筑物架空敷设时，其高度不得低于2m。接头处应有防水和防触电的措施。4.1.7杆上或杆旁装设的配电箱，应装设牢固并便于操作和维护；引下线应穿管敷设并作防水弯。4.1.8室内配线必须采用绝缘导线或电缆。4.2接地、接零保护和防雷接地装置规定：4.2.1电气设备及电动工具的金属外壳必须接地或接零保护。4.2.2中性点不接地系统中德电器设备，应采用接地保护，接地线应接到接地网上。4.2.3当施工现场采用低压侧为380V/220V中性点直接接地系统的变压器时，宜采用工作零线和保护零线分开的接地保护（TN-S接零保护系统（三相五线制）），保护零线应重复接地；当施工生产用电与外线共用同一个供电系统时，电气设备的接地、接零保护应与原系统保持一致；同一供电系统中严禁一部分设备做保护接零，；另一部分设备做保护接地。4.2.4接地及接零保护的接地电阻不得大于...
