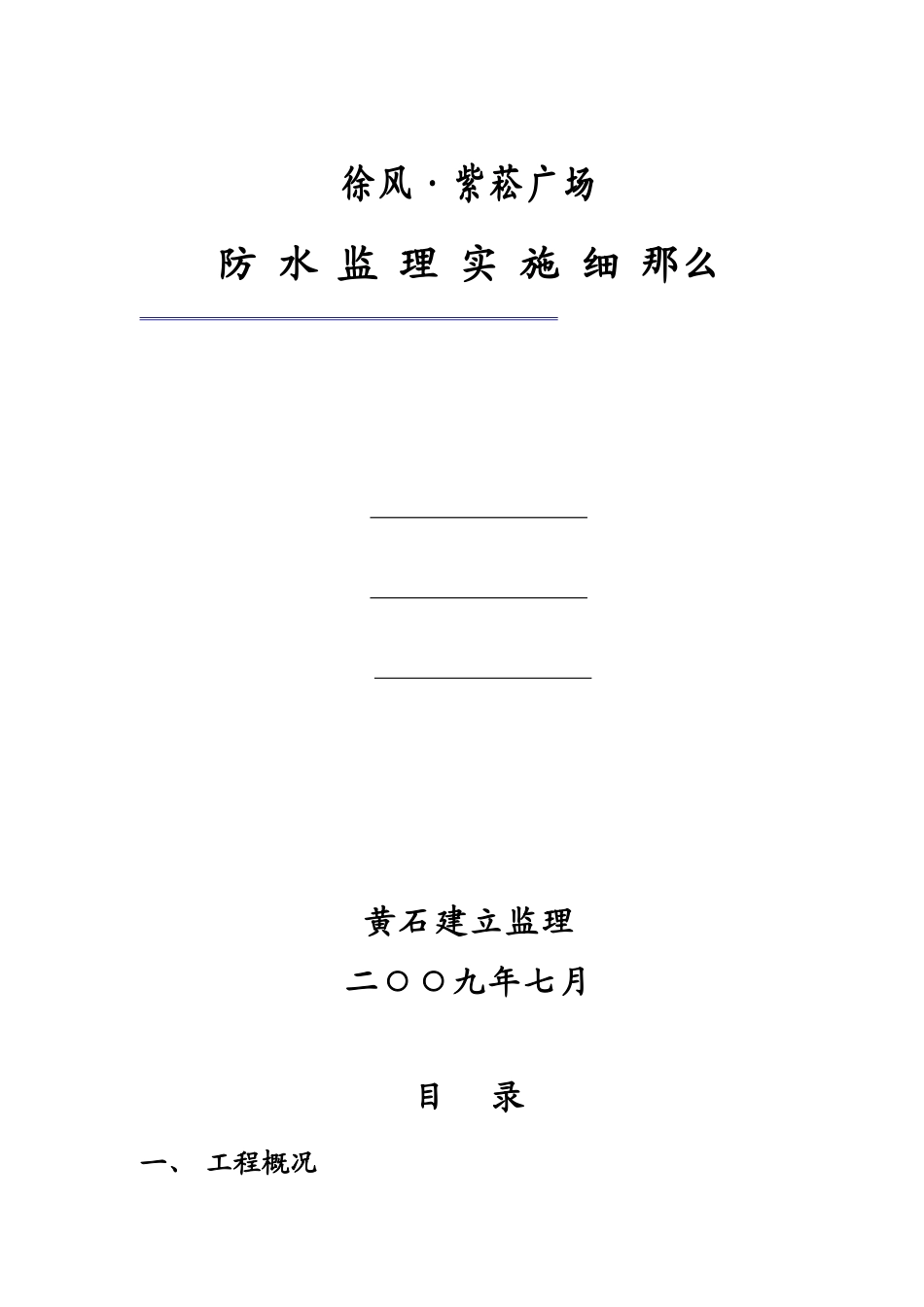

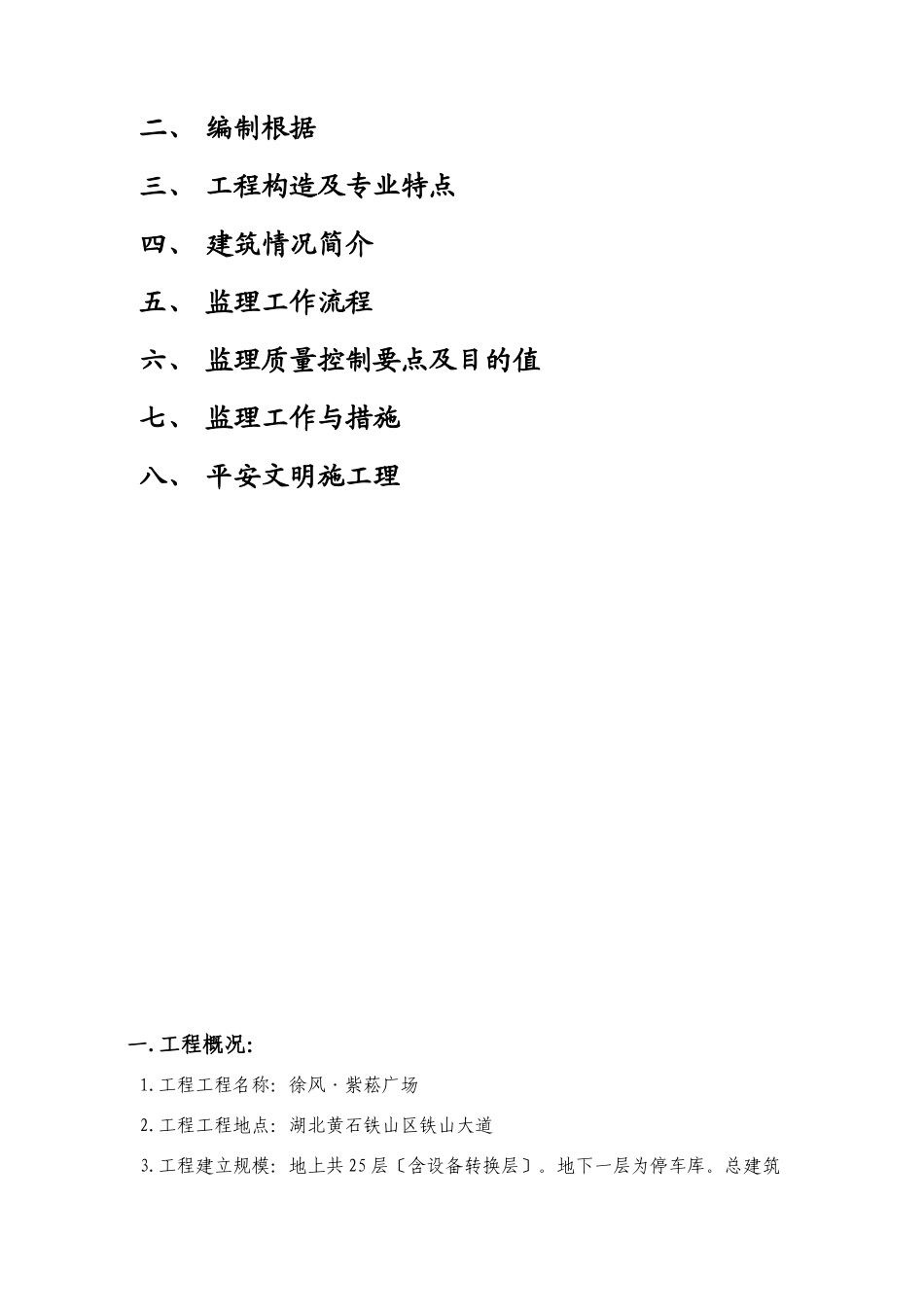

徐风·紫菘广场防水监理实施细那么黄石建立监理二○○九年七月目录一、工程概况二、编制根据三、工程构造及专业特点四、建筑情况简介五、监理工作流程六、监理质量控制要点及目的值七、监理工作与措施八、平安文明施工理一.工程概况：1.工程工程名称：徐风·紫菘广场2.工程工程地点：湖北黄石铁山区铁山大道3.工程建立规模：地上共25层〔含设备转换层〕。地下一层为停车库。总建筑面积34007.5；建筑总高度㎡79.9m。4.构造形式：根底为大直径人工挖孔桩转换层以下为框支柱、落地剪力墙及框架柱组成的框支剪力墙构造转换层以上为剪力墙构造。５.工程总：6000万元６.工：600日历天７.工程质量等级：创铜都杯该工程是一栋双塔式高层建筑；设一层地下室为车库及设备用房地上共25层其中：1-4层为超和商场及附属用房五层为架空绿化和设备及构造转换层6－25层为ＡＢ两栋塔式住宅楼。根底为大直径人工挖孔桩转换层以下为框支柱、落地剪力墙及框架柱组成的框支剪力墙构造转换层以上为剪力墙构造。建筑构造平安等级为二级抗震设防烈度为6度建筑耐火等级为一级屋面、地下室防水等级为Ⅱ级室内环境污染控制类别为Ⅰ类民用建筑工程。本工程位于湖北黄石铁山区铁山大道西侧南侧为向路北面为武钢矿研所地理位置优越整个场地较平坦交通便利三通一平及各项准备工作已完成具备开工条件。8、本工程由徐风置业开发；深圳美丽湾建筑设计设计；黄石建立监理监理；大冶建工集团有限责任承建。二.编制根据：?建筑法?2.1?建立工程监理?〔GB50319—2000〕；2.2?徐风紫菘广场工程监理规划?；2.3?防水施工方案?；2.4?地下工程防水技术?〔GB50108-2001〕；2.5?屋面工程质量验收?〔GB50207-2002〕；2.6?地下防水工程质量验收?GB50208-20022.7?工程建立强迫性条文?2.8?地下工程防水技术规程?GB50108-20012.9?建立工程质量理?2.10?建筑工程施工质量验收统一?GB50300-20012.11本工程建立相关设计技术。三.工程构造及专业特点：本工程设有两层地下室构造其中局部为六级人防地下室局部为非人防地下室。防水等级为二级。地下室底板、顶板、侧壁、水池混凝土强度等级为C35抗渗等级为S8楼梯和支柱混凝土强度等级为C30框架柱与框支柱混凝土强度等级C60。四.建筑情况简介：4.1本工程为商业住宅小区工程地下室设二层。4.2本工程防水主要分以下几个部位：地下室底板防水层采用聚氨脂防水涂料；地下室底板、顶板、外墙、水池侧壁构造采用抗渗等级S8防水混凝土；地下室侧壁防水层采用聚氨脂防水材料；地下室顶板防水层采用聚氨脂防水材料；楼层卫生间防水层采用聚氨脂防水材料；屋面防水层采用聚氨脂防水材料及刚性防水；五.监理工作流程：5.1防水分项施工监理流程：填报分包资审表承包〔总包〕填报填报防水报验单承包〔总包〕监理工程师审批不合格另选分包不合格另选材料5.2防水分部施工监理流程：监理程序施工程序合格不合格修整合格不合格修订工艺方案合格进场防水材料检验承包、监理工程师外观质量防伪标志复试单小面积试铺全面施工承包自检填报工程报验单承包〔分包〕检查：铺贴工艺接头接茬阴角空鼓其它监理工程师抽检监理工程师签发质量认可书进展下一道工序施工合格检查、审批施工准备、方案报审检查取样、审批材料进场报验、送检巡检基层面的清理检查、隐蔽验收卷材防水材料的铺设涂膜防水材料的涂刷检查、旁站防水保护层的施工审查资料提交防水砼配合比资料检查、旁站防水混凝土的施工审查资料中间验收六.监理质量控制要点及目的值：6.1聚氨脂涂膜防水层：6.1.1监理控制目的值.1保证工程.1.1涂膜防水层所采用的材料及配合比必须符合设计和有关规定。.1.2进场材料必须有出厂合格证明并抽样检验为合格。.1.3涂膜防水施工必须按照批准的施工方案和防水施工技术规程要求进展施工。.1.4涂膜防水层及其转角处、变形缝、穿墙道、〔天沟、檐口、檐沟、说口、泛水及伸出屋面道〕等细部构造必须符合设计要求和施工规定不得有渗漏现象。与基层黏结结实外表平整涂刷均匀不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。.1.5涂膜防水层不得有渗漏或积水现象。.2根本工程.2.1找平层的材料质量及配合比必须符合设计要求。.2.2涂膜防水层...
