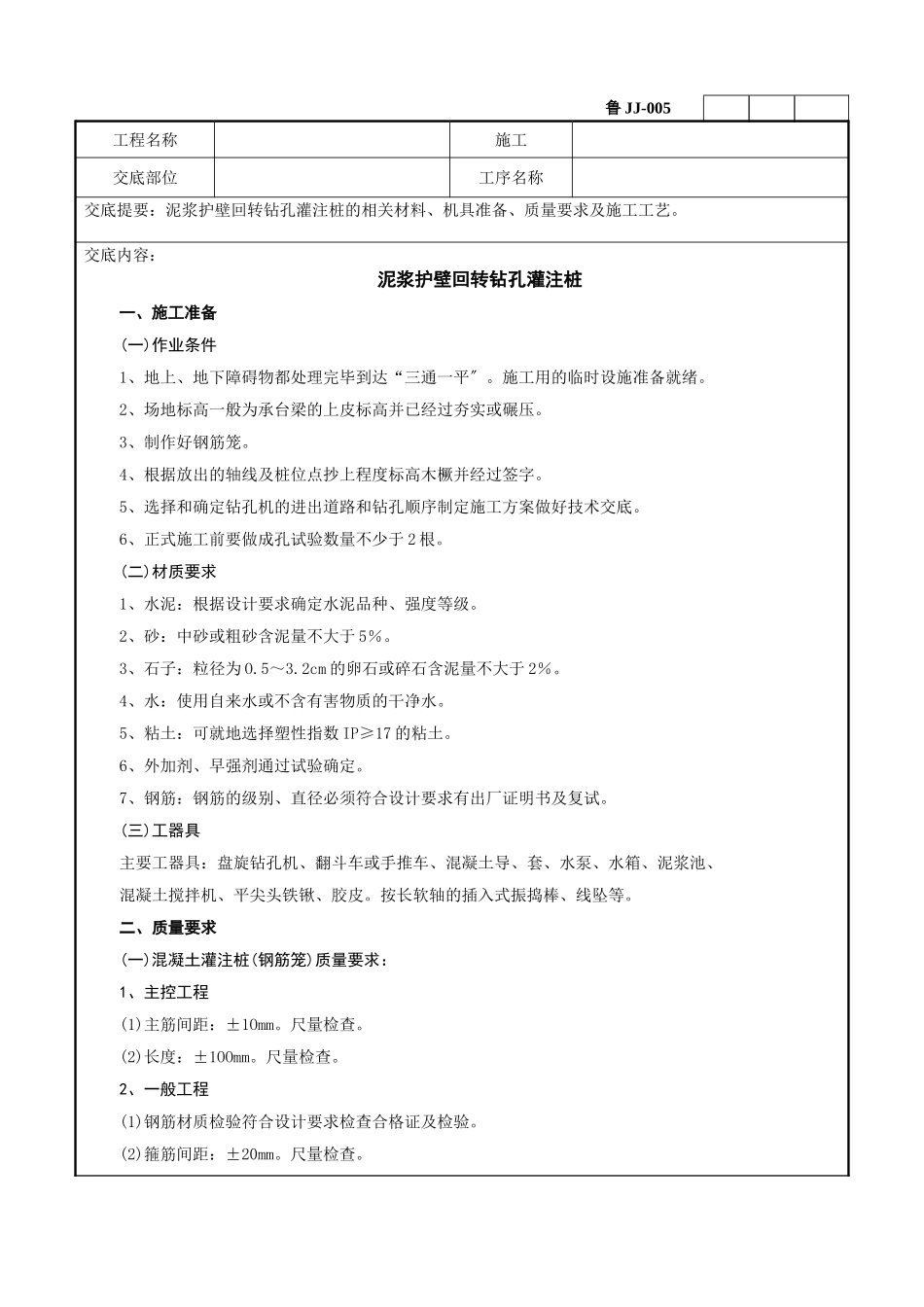

泥浆护壁回转钻孔灌注桩技术交底记录_第1页
1/6

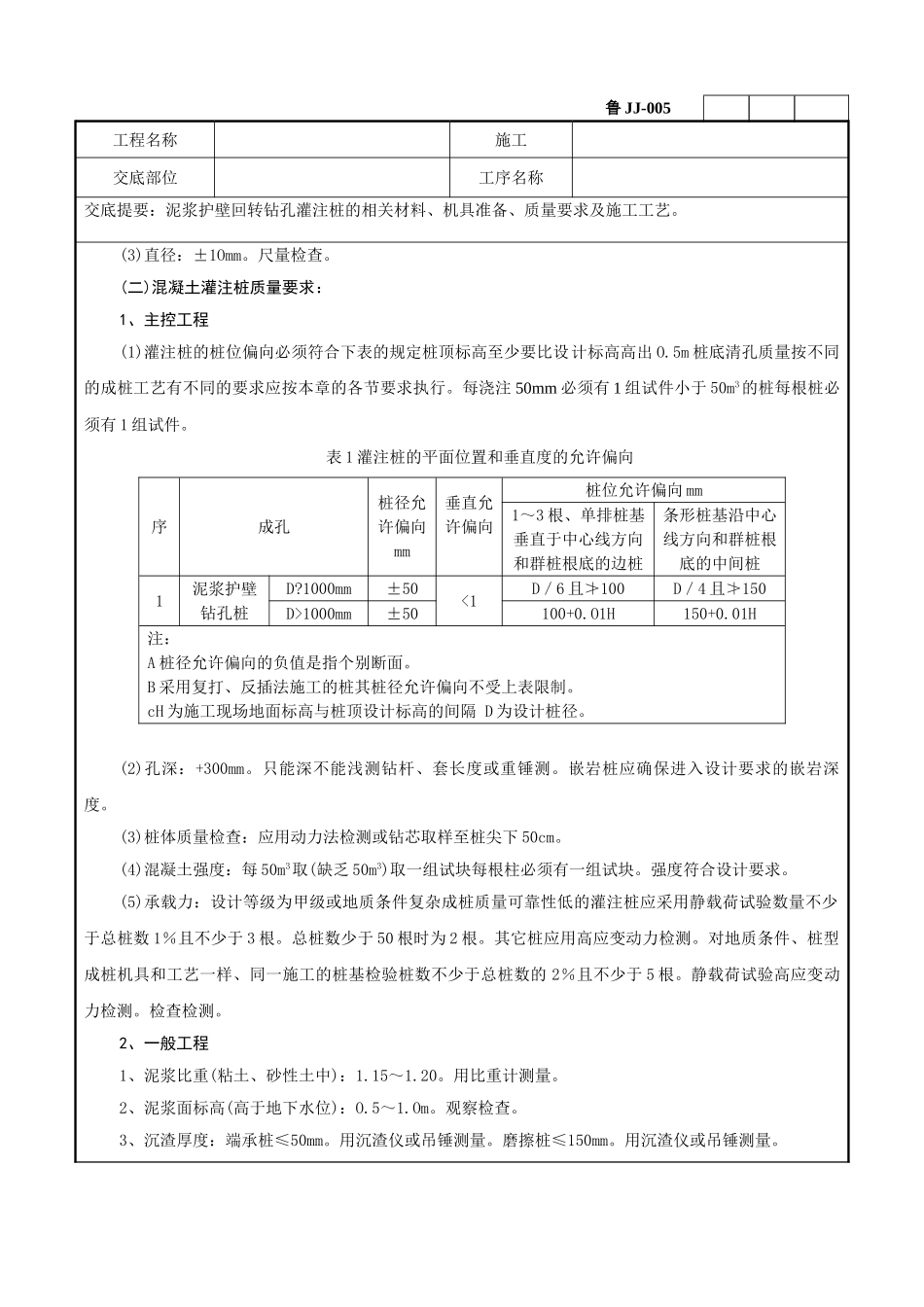

泥浆护壁回转钻孔灌注桩技术交底记录_第2页
2/6

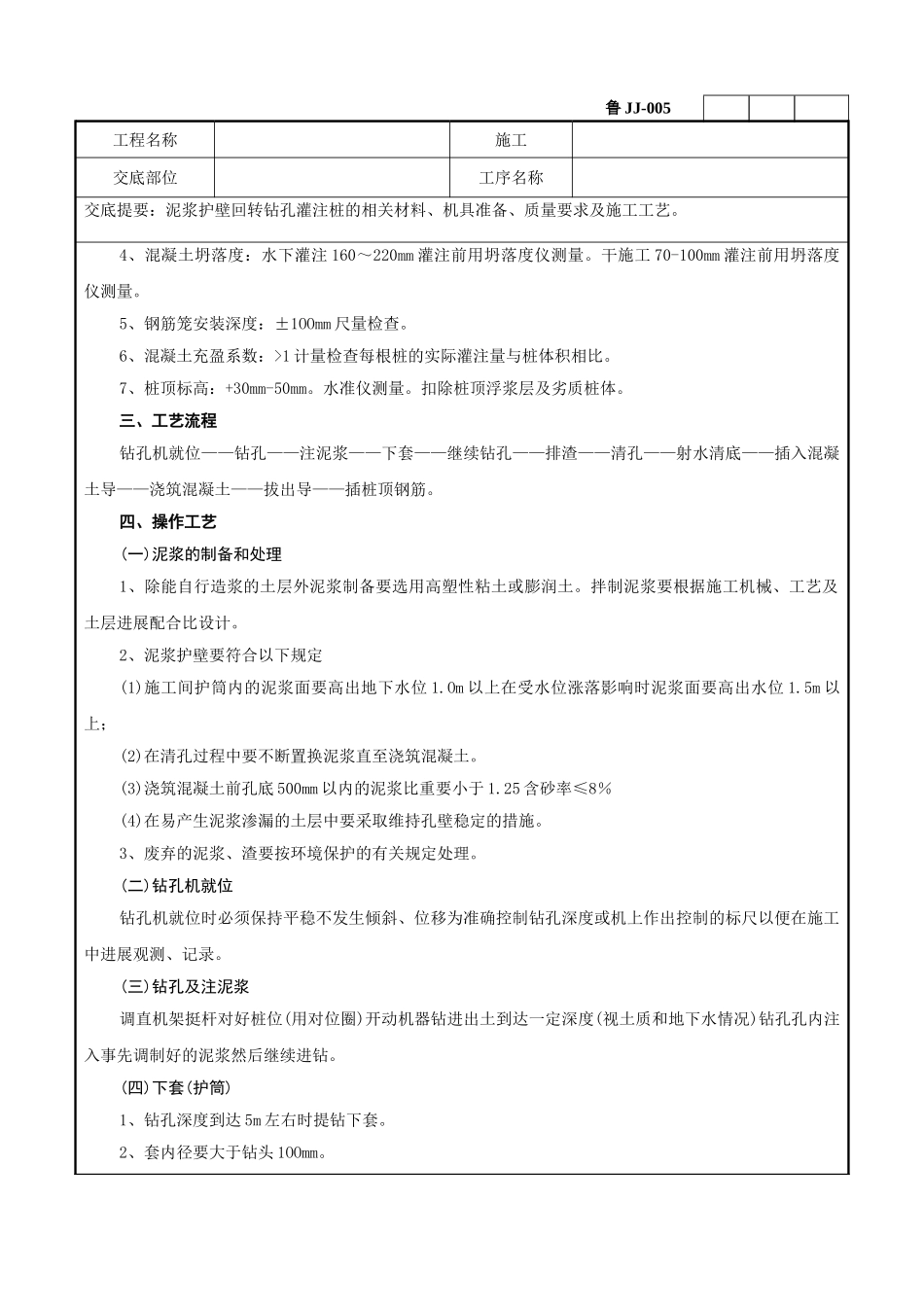

泥浆护壁回转钻孔灌注桩技术交底记录_第3页
3/6
鲁JJ-005工程名称施工交底部位工序名称交底提要:泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。交底内容:泥浆护壁回转钻孔灌注桩一、施工准备(一)作业条件1、地上、地下障碍物都处理完毕到达“三通一平〞。施工用的临时设施准备就绪。2、场地标高一般为承台梁的上皮标高并已经过夯实或碾压。3、制作好钢筋笼。4、根据放出的轴线及桩位点抄上程度标高木橛并经过签字。5、选择和确定钻孔机的进出道路和钻孔顺序制定施工方案做好技术交底。6、正式施工前要做成孔试验数量不少于2根。(二)材质要求1、水泥:根据设计要求确定水泥品种、强度等级。2、砂:中砂或粗砂含泥量不大于5%。3、石子:粒径为O.5~3.2cm的卵石或碎石含泥量不大于2%。4、水:使用自来水或不含有害物质的干净水。5、粘土:可就地选择塑性指数IP≥17的粘土。6、外加剂、早强剂通过试验确定。7、钢筋:钢筋的级别、直径必须符合设计要求有出厂证明书及复试。(三)工器具主要工器具:盘旋钻孔机、翻斗车或手推车、混凝土导、套、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮。按长软轴的插入式振捣棒、线坠等。二、质量要求(一)混凝土灌注桩(钢筋笼)质量要求:1、主控工程(1)主筋间距:±1Omm。尺量检查。(2)长度:±1OOmm。尺量检查。2、一般工程(1)钢筋材质检验符合设计要求检查合格证及检验。(2)箍筋间距:±20mm。尺量检查。鲁JJ-005工程名称施工交底部位工序名称交底提要:泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。(3)直径:±1Omm。尺量检查。(二)混凝土灌注桩质量要求:1、主控工程(1)灌注桩的桩位偏向必须符合下表的规定桩顶标高至少要比设计标高高出O.5m桩底清孔质量按不同的成桩工艺有不同的要求应按本章的各节要求执行。每浇注50mm必须有1组试件小于50m3的桩每根桩必须有1组试件。表1灌注桩的平面位置和垂直度的允许偏向序成孔桩径允许偏向mm垂直允许偏向桩位允许偏向mm1~3根、单排桩基垂直于中心线方向和群桩根底的边桩条形桩基沿中心线方向和群桩根底的中间桩1泥浆护壁钻孔桩D?1000mm±50<1D/6且≯100D/4且≯150D>1000mm±50100+0.O1H150+0.01H注:A桩径允许偏向的负值是指个别断面。B采用复打、反插法施工的桩其桩径允许偏向不受上表限制。cH为施工现场地面标高与桩顶设计标高的间隔D为设计桩径。(2)孔深:+300mm。只能深不能浅测钻杆、套长度或重锤测。嵌岩桩应确保进入设计要求的嵌岩深度。(3)桩体质量检查:应用动力法检测或钻芯取样至桩尖下50cm。(4)混凝土强度:每50m3取(缺乏50m3)取一组试块每根柱必须有一组试块。强度符合设计要求。(5)承载力:设计等级为甲级或地质条件复杂成桩质量可靠性低的灌注桩应采用静载荷试验数量不少于总桩数1%且不少于3根。总桩数少于50根时为2根。其它桩应用高应变动力检测。对地质条件、桩型成桩机具和工艺一样、同一施工的桩基检验桩数不少于总桩数的2%且不少于5根。静载荷试验高应变动力检测。检查检测。2、一般工程1、泥浆比重(粘土、砂性土中):1.15~1.20。用比重计测量。2、泥浆面标高(高于地下水位):O.5~1.Om。观察检查。3、沉渣厚度:端承桩≤50mm。用沉渣仪或吊锤测量。磨擦桩≤150mm。用沉渣仪或吊锤测量。鲁JJ-005工程名称施工交底部位工序名称交底提要:泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。4、混凝土坍落度:水下灌注160~220mm灌注前用坍落度仪测量。干施工70-100mm灌注前用坍落度仪测量。5、钢筋笼安装深度:±1OOmm尺量检查。6、混凝土充盈系数:>1计量检查每根桩的实际灌注量与桩体积相比。7、桩顶标高:+30mm-50mm。水准仪测量。扣除桩顶浮浆层及劣质桩体。三、工艺流程钻孔机就位——钻孔——注泥浆——下套——继续钻孔——排渣——清孔——射水清底——插入混凝土导——浇筑混凝土——拔出导——插桩顶钢筋。四、操作工艺(一)泥浆的制备和处理1、除能自行造浆的土层外泥浆制备要选用高塑性粘土或膨润土。拌制泥浆要根据施工机械、工艺及土层进展配合比设计。2、泥浆护壁要符合以下规定(1)施工间护筒内的泥浆面要高出地下水位1.Om以上在受水位涨落...
