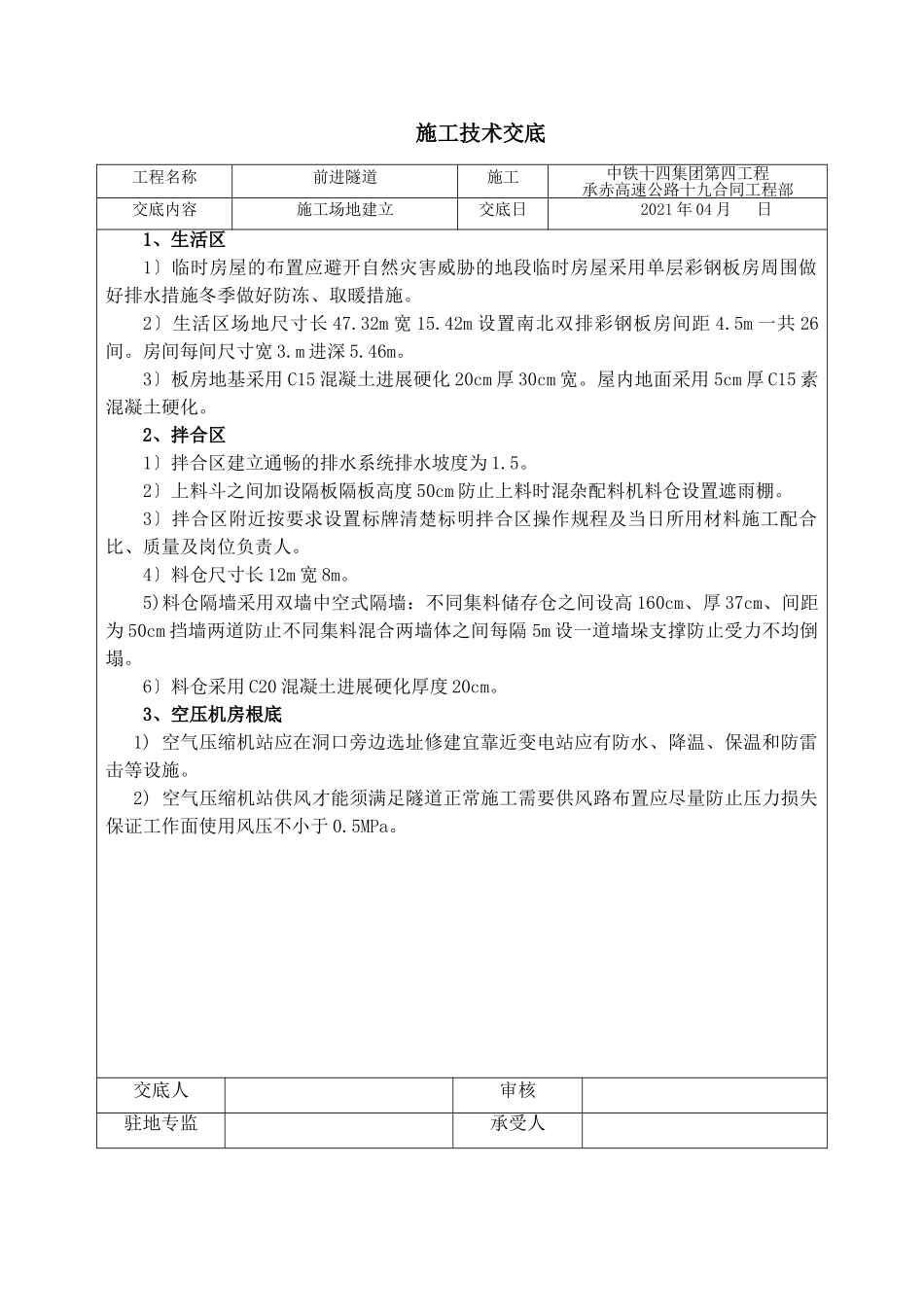

施工技术交底工程名称前进隧道施工中铁十四集团第四工程承赤高速公路十九合同工程部交底内容施工场地建立交底日2021年04月日1、生活区1〕临时房屋的布置应避开自然灾害威胁的地段临时房屋采用单层彩钢板房周围做好排水措施冬季做好防冻、取暖措施。2〕生活区场地尺寸长47.32m宽15.42m设置南北双排彩钢板房间距4.5m一共26间。房间每间尺寸宽3.m进深5.46m。3〕板房地基采用C15混凝土进展硬化20cm厚30cm宽。屋内地面采用5cm厚C15素混凝土硬化。2、拌合区1〕拌合区建立通畅的排水系统排水坡度为1.5。2〕上料斗之间加设隔板隔板高度50cm防止上料时混杂配料机料仓设置遮雨棚。3〕拌合区附近按要求设置标牌清楚标明拌合区操作规程及当日所用材料施工配合比、质量及岗位负责人。4〕料仓尺寸长12m宽8m。5)料仓隔墙采用双墙中空式隔墙：不同集料储存仓之间设高160cm、厚37cm、间距为50cm挡墙两道防止不同集料混合两墙体之间每隔5m设一道墙垛支撑防止受力不均倒塌。6〕料仓采用C20混凝土进展硬化厚度20cm。3、空压机房根底1)空气压缩机站应在洞口旁边选址修建宜靠近变电站应有防水、降温、保温和防雷击等设施。2)空气压缩机站供风才能须满足隧道正常施工需要供风路布置应尽量防止压力损失保证工作面使用风压不小于0.5MPa。交底人审核驻地专监承受人施工技术交底工程名称前进隧道施工中铁十四集团第四工程承赤高速公路十九合同工程部交底内容施工场地建立交底日2021年04月日3)隧道掘进50m后应将供风道引至洞内进展供风供风道前端至开挖面间隔不应大于20m。4)空压机场地尺寸3m×10.4m。地基尺寸5.m×10.4m采用C15混凝土进展浇筑20cm厚。4、原材储存、加工区建立的钢筋存储及钢筋加工棚钢筋存储库房地面应高出周围地面20cm。4.1钢材储存要求1)搭设钢材储存棚棚内进展15cm混凝土硬化处理设置高于底面50cm混凝土支墩。2)施工现场的钢材必须进展50cm支垫、苫盖装卸钢筋时不得从高处抛掷保护其不受机械损伤。4.2钢筋存放区场地尺寸12m×8m工字钢存放区场地尺寸12m×8m原材加工区场地尺寸10m×8m。以上施工区域按照尺寸搭设彩钢瓦施工棚场地采用C15混凝土硬化厚度20cm。5、水泥房场地尺寸8m×5m。(1)架设水泥、掺合料储存罐、搭建储存库房内设高于地面30cm混凝土平台。6、拌合机蓄水池。设置1个蓄水池尺寸3×5×1〔深〕m。地下用方砖垒砌厚度12cm墙内侧采用M10素混凝土抹平。地上用方砖垒砌厚度24cm墙内外采用M10素混凝土抹平。7、空压机冷却水池。采用0.5cm钢板高度1.2m宽2m长3m。交底人审核驻地专监承受人
