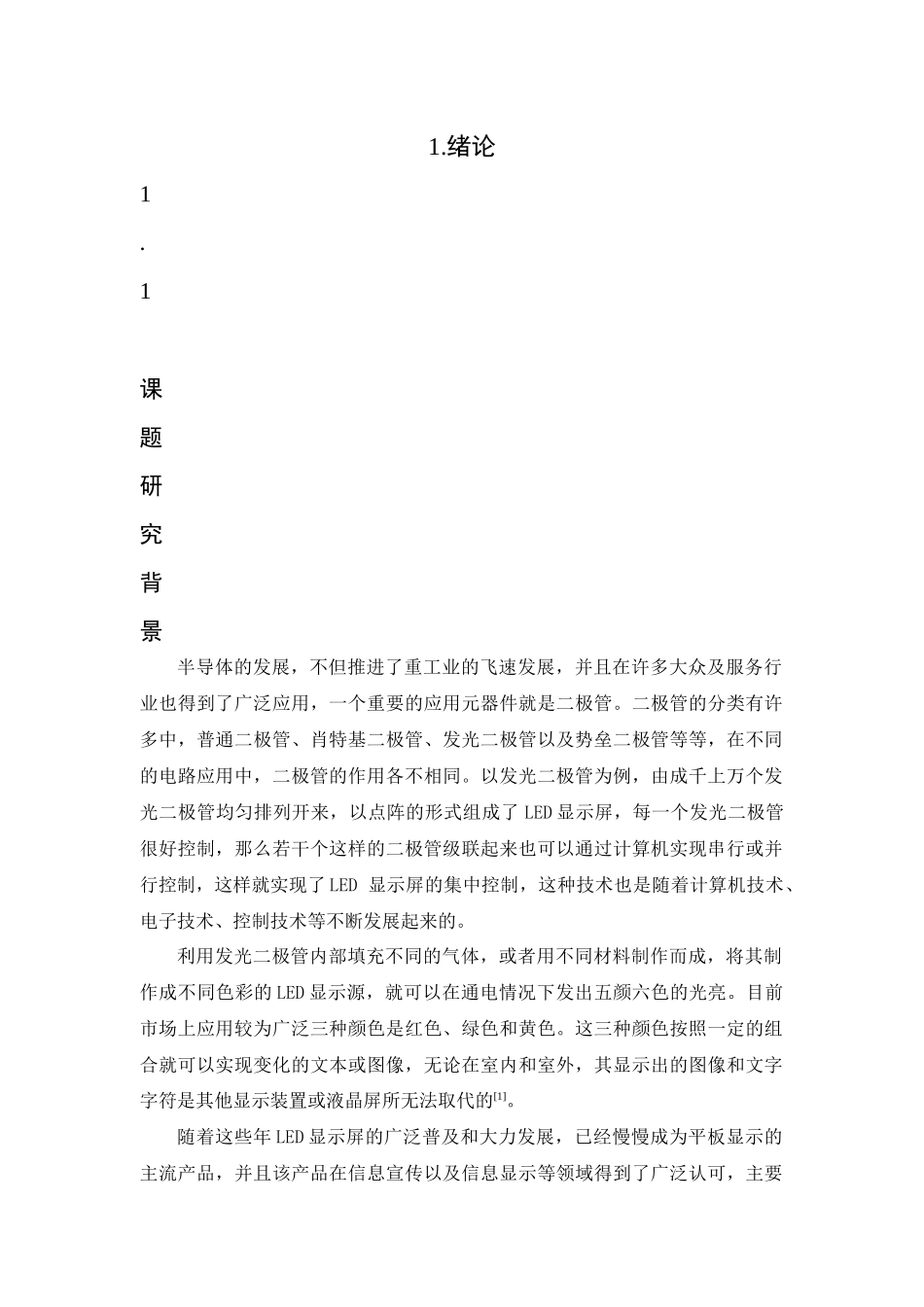

1.绪论1.1课题研究背景半导体的发展，不但推进了重工业的飞速发展，并且在许多大众及服务行业也得到了广泛应用，一个重要的应用元器件就是二极管。二极管的分类有许多中，普通二极管、肖特基二极管、发光二极管以及势垒二极管等等，在不同的电路应用中，二极管的作用各不相同。以发光二极管为例，由成千上万个发光二极管均匀排列开来，以点阵的形式组成了LED显示屏，每一个发光二极管很好控制，那么若干个这样的二极管级联起来也可以通过计算机实现串行或并行控制，这样就实现了LED显示屏的集中控制，这种技术也是随着计算机技术、电子技术、控制技术等不断发展起来的。利用发光二极管内部填充不同的气体，或者用不同材料制作而成，将其制作成不同色彩的LED显示源，就可以在通电情况下发出五颜六色的光亮。目前市场上应用较为广泛三种颜色是红色、绿色和黄色。这三种颜色按照一定的组合就可以实现变化的文本或图像，无论在室内和室外，其显示出的图像和文字字符是其他显示装置或液晶屏所无法取代的[1]。随着这些年LED显示屏的广泛普及和大力发展，已经慢慢成为平板显示的主流产品，并且该产品在信息宣传以及信息显示等领域得到了广泛认可，主要因素有以下几点：首先是亮度高，LED的单元亮度是液晶显示无法取代的，由于LED显示更加细腻，因此在状态显示上劣于LED；其次是功耗小，LED单元的驱动电压低，功耗也小，得到业内广泛认可；再次是寿命长，由于LED只是状态驱动，要么开要么关，因此在使用寿命上更加久远；最后一点是安全性和稳定性好，经过同样的恶劣环境影响，LED显示平板比其他显示平板更加稳固可靠。基于上述优点，LED在以下领域得到了广泛应用。（1）金融信息显示，特别是证券交易、商业银行信息显示。（2）交通枢纽的信息显示；（3）港口、码头的导引信息；（4）体育场信息显示；（5）道路交通灯及其他道路信息显示；（6）调度指挥信息；（7）服务领域的业务宣传；（8）广告媒体显示等。1.2LED发展现状和发展趋势现代社会是一个人机时代，显示器件最为人机交互的枢纽，因此在社会发展中的作用不言而喻，LED平板显示技术已经是21世纪的主流产品。LED显示装置也在不断发展与优化，自从全彩化LED产品问世以来，LED的成本得到了有效降低，并且LED显示技术也得到了广泛应用。LED显示装置的应用已经从传统的单一色逐渐演变为全彩色变革，并且在制作成本上反而得到了降低，完全可以在实现全彩色显示的状态下，达到全天无气候影响显示的目标。按照这样的应用需求及发展速度，预计未来几年，更多的传统灯箱、彩色显示或霓虹灯都会被全彩色LED显示屏所取代，并且LED显示会向着更加的节能环保、对视觉友好化的趋势发展[2]。1.3研究本课题的内容及意义本文主要介绍LED显示装置的软件设计和制作过程，首先通过对LED显示研究背景和发展现状的介绍，给出了LED显示屏的研究内容和研究意义；其次针对LED显示装置的总体框架，给出了其硬件设计和软件设计内容，重点介绍软件设计部分；最后在附录中给出了采用LED显示屏实现实时温度显示的软件程序。说明了采用单片机实现LED显示屏的设计过程。LED显示屏的设计使我对该行业有了较为深刻的认识，通过采用STC89C51单片机控制LED显示屏，不但对LED显示屏的基本构成和基本原理有了一定的了解，并且在一定程度上掌握了控制器如何实现小系统。掌握单片机的软硬件开发过程特别是软件设计过程，使我对机器语言及C语言逻辑有了进一步理解，虽然我国的LED显示技术与国外还存在一定的差距，但是通过对LED显示技术的不断研究深入，将对我国LED显示技术具有十分重要的推动作用。2.LED显示装置总体设计2.1系统设计要求LED显示装置所要实现的最基础的目标是对文字、语言或图像的显示，在此基础上，不但可以实现静态显示，并且还可以实现动态显示，这些显示都应该具备实时性要求，在此以温度显示为目标，通过在主控制器上拓展功能，实现通过红外遥控或按键实现对温度显示的良好控制。2.2系统设计方案按照下图所示的系统框图，温度传感器与LED显示之间存在四个功能块，分别是主控制模块、行译码、列译码以及红外遥控。其中LED显示模块是主要部分，该部分直接与...
