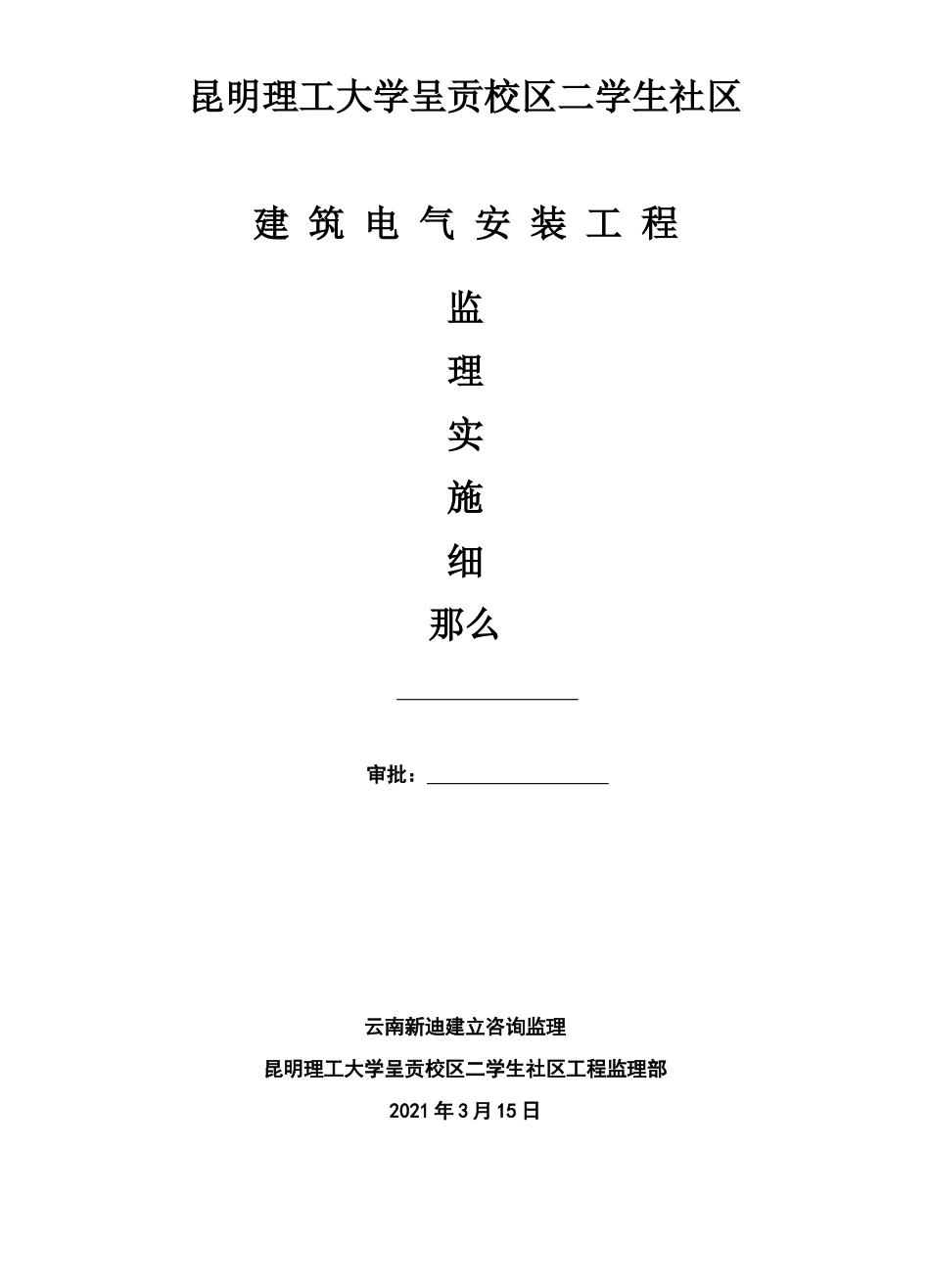

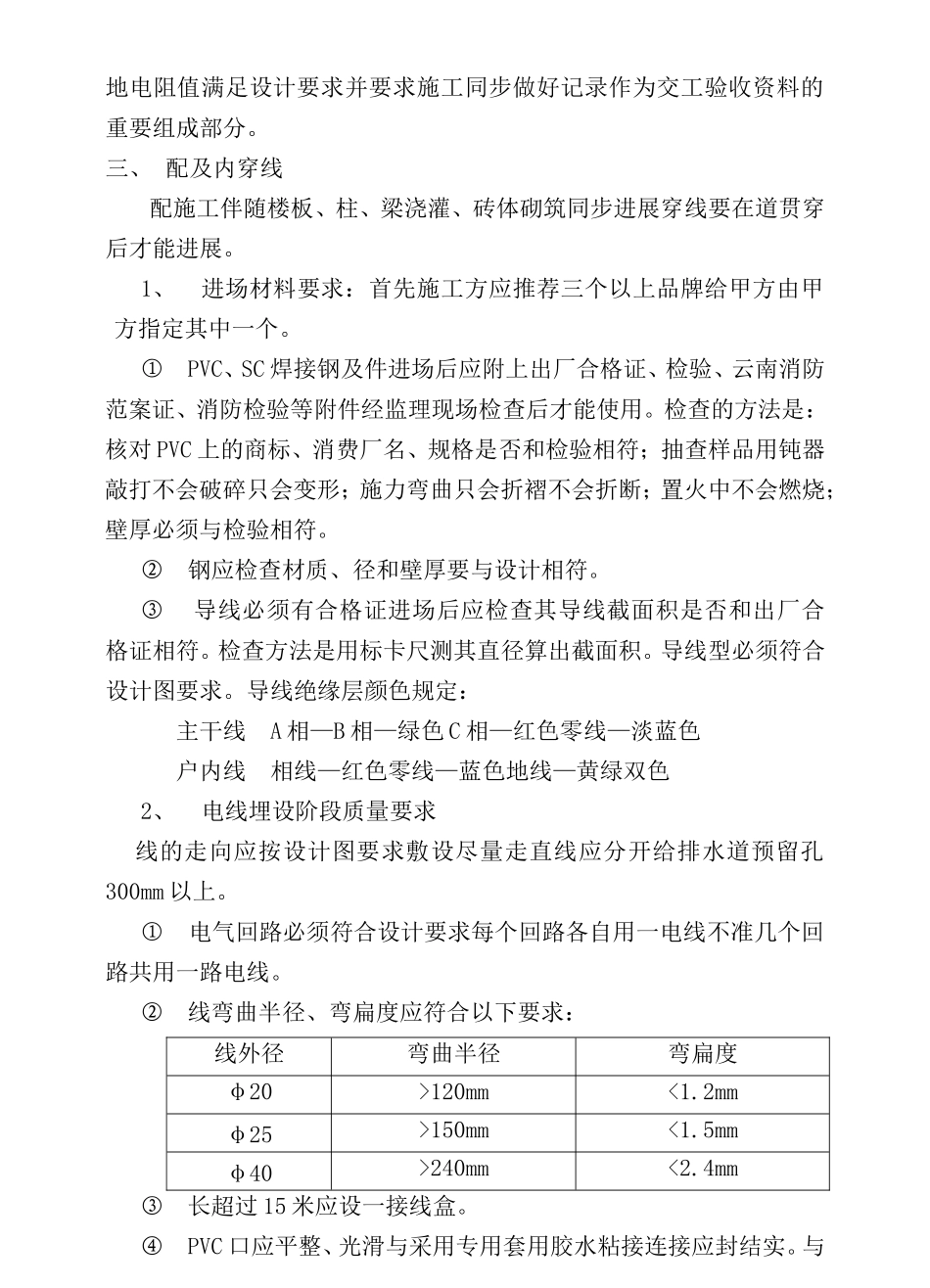

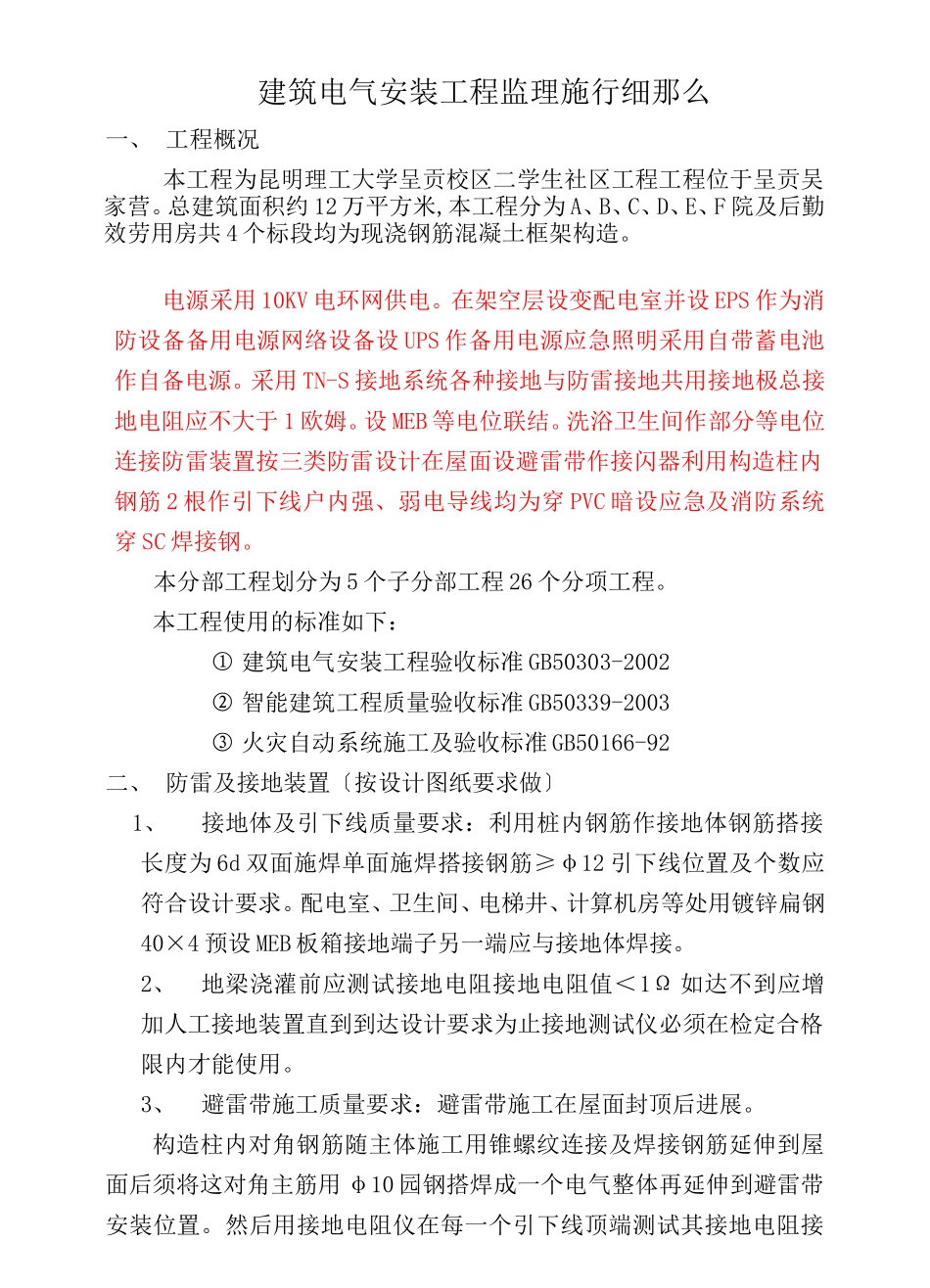

昆明理工大学呈贡校区二学生社区建筑电气安装工程监理实施细那么审批：云南新迪建立咨询监理昆明理工大学呈贡校区二学生社区工程监理部2021年3月15日建筑电气安装工程监理施行细那么一、工程概况本工程为昆明理工大学呈贡校区二学生社区工程工程位于呈贡吴家营。总建筑面积约12万平方米,本工程分为A、B、C、D、E、F院及后勤效劳用房共4个标段均为现浇钢筋混凝土框架构造。电源采用10KV电环网供电。在架空层设变配电室并设EPS作为消防设备备用电源网络设备设UPS作备用电源应急照明采用自带蓄电池作自备电源。采用TN-S接地系统各种接地与防雷接地共用接地极总接地电阻应不大于1欧姆。设MEB等电位联结。洗浴卫生间作部分等电位连接防雷装置按三类防雷设计在屋面设避雷带作接闪器利用构造柱内钢筋2根作引下线户内强、弱电导线均为穿PVC暗设应急及消防系统穿SC焊接钢。本分部工程划分为5个子分部工程26个分项工程。本工程使用的标准如下：①建筑电气安装工程验收标准GB50303-2002②智能建筑工程质量验收标准GB50339-2003③火灾自动系统施工及验收标准GB50166-92二、防雷及接地装置〔按设计图纸要求做〕1、接地体及引下线质量要求：利用桩内钢筋作接地体钢筋搭接长度为6d双面施焊单面施焊搭接钢筋≥φ12引下线位置及个数应符合设计要求。配电室、卫生间、电梯井、计算机房等处用镀锌扁钢40×4预设MEB板箱接地端子另一端应与接地体焊接。2、地梁浇灌前应测试接地电阻接地电阻值＜1Ω如达不到应增加人工接地装置直到到达设计要求为止接地测试仪必须在检定合格限内才能使用。3、避雷带施工质量要求：避雷带施工在屋面封顶后进展。构造柱内对角钢筋随主体施工用锥螺纹连接及焊接钢筋延伸到屋面后须将这对角主筋用φ10园钢搭焊成一个电气整体再延伸到避雷带安装位置。然后用接地电阻仪在每一个引下线顶端测试其接地电阻接地电阻值满足设计要求并要求施工同步做好记录作为交工验收资料的重要组成部分。三、配及内穿线配施工伴随楼板、柱、梁浇灌、砖体砌筑同步进展穿线要在道贯穿后才能进展。1、进场材料要求：首先施工方应推荐三个以上品牌给甲方由甲方指定其中一个。①PVC、SC焊接钢及件进场后应附上出厂合格证、检验、云南消防范案证、消防检验等附件经监理现场检查后才能使用。检查的方法是：核对PVC上的商标、消费厂名、规格是否和检验相符；抽查样品用钝器敲打不会破碎只会变形；施力弯曲只会折褶不会折断；置火中不会燃烧；壁厚必须与检验相符。②钢应检查材质、径和壁厚要与设计相符。③导线必须有合格证进场后应检查其导线截面积是否和出厂合格证相符。检查方法是用标卡尺测其直径算出截面积。导线型必须符合设计图要求。导线绝缘层颜色规定：主干线A相—B相—绿色C相—红色零线—淡蓝色户内线相线—红色零线—蓝色地线—黄绿双色2、电线埋设阶段质量要求线的走向应按设计图要求敷设尽量走直线应分开给排水道预留孔300mm以上。①电气回路必须符合设计要求每个回路各自用一电线不准几个回路共用一路电线。②线弯曲半径、弯扁度应符合以下要求：线外径弯曲半径弯扁度φ20>120mm<1.2mmφ25>150mm<1.5mmφ40>240mm<2.4mm③长超过15米应设一接线盒。④PVC口应平整、光滑与采用专用套用胶水粘接连接应封结实。与盒用锁口连接整个路均要使用PVC连通不准使用波纹。路敷设完毕用铁丝结实绑扎在板筋上。口应严封堵。⑤线在砖砌体上敷设时要用机械剔槽采用M10水泥砂浆抹面保护厚度>15mm。⑥路伸缩缝时应设补偿装置。⑦铁连接应用套焊连接并与PE线作可靠电气连接。3、穿线阶段质量要求穿线之前应去除内杂物并穿好铁丝。①相线及零线、地线的颜色选定必须按照标准要求导线在内不应有接头和扭结。②不同回路的导线不得穿在同一内。③导线截面应符合系统图要求即主干线为10mm2照明线2.5mm2厨房插座线及普通插座线4mm2。④配电系统接地采用TN-S系统N线与PE线必须分开严禁混用。⑤使用500V绝缘电阻测试线间绝缘电阻其值应在1MΩ以上仪表要有合格证并在检测有效时限内测试后要做好记录。四、电气照具及其配电箱安装配电箱、开关箱、插座、开关、灯具应使用合格；配电箱进场后应检查其回路数、导线〔或铜...
