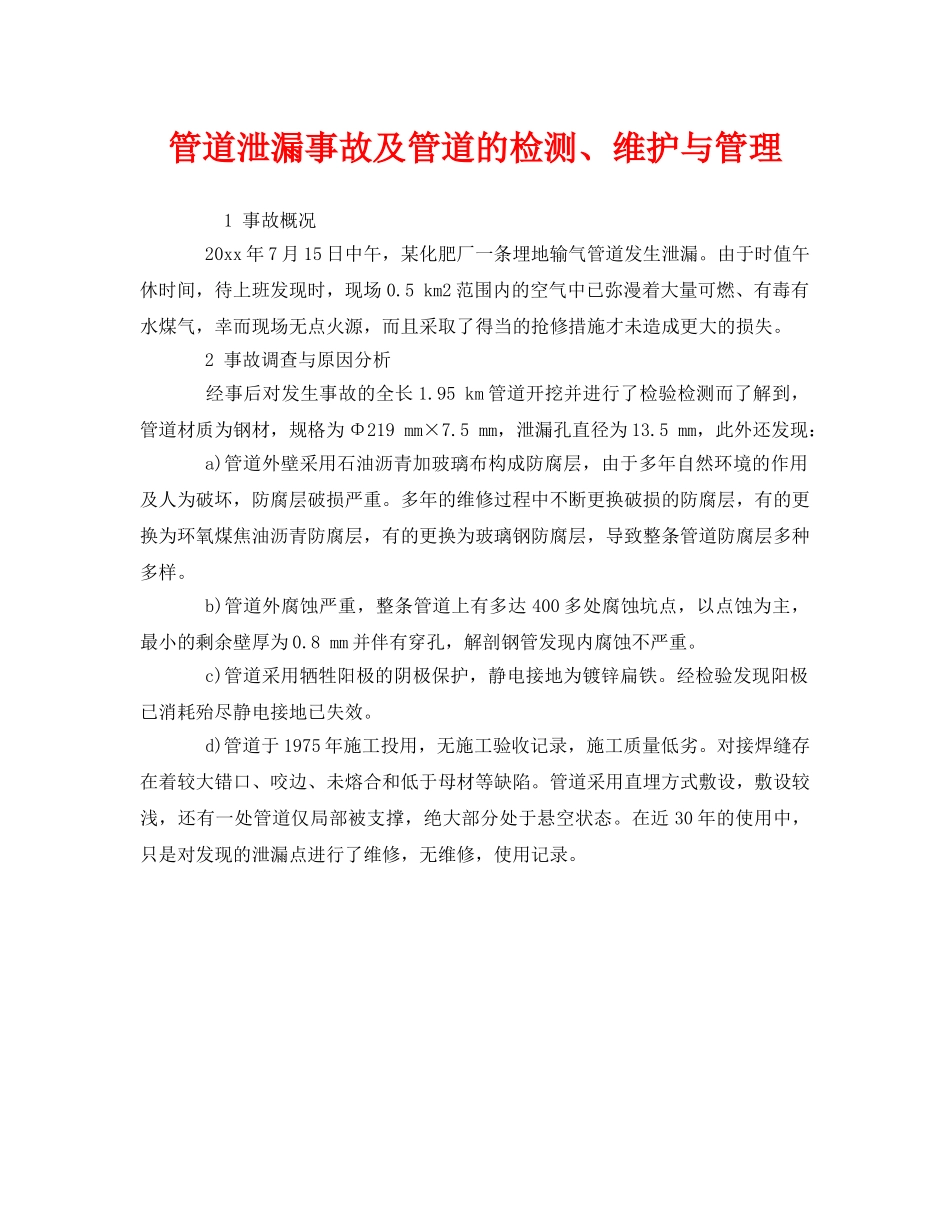

管道泄漏事故及管道的检测、维护与管理1事故概况20xx年7月15日中午，某化肥厂一条埋地输气管道发生泄漏。由于时值午休时间，待上班发现时，现场0.5km2范围内的空气中已弥漫着大量可燃、有毒有水煤气，幸而现场无点火源，而且采取了得当的抢修措施才未造成更大的损失。2事故调查与原因分析经事后对发生事故的全长1.95km管道开挖并进行了检验检测而了解到，管道材质为钢材，规格为Φ219mm×7.5mm，泄漏孔直径为13.5mm，此外还发现：a)管道外壁采用石油沥青加玻璃布构成防腐层，由于多年自然环境的作用及人为破坏，防腐层破损严重。多年的维修过程中不断更换破损的防腐层，有的更换为环氧煤焦油沥青防腐层，有的更换为玻璃钢防腐层，导致整条管道防腐层多种多样。b)管道外腐蚀严重，整条管道上有多达400多处腐蚀坑点，以点蚀为主，最小的剩余壁厚为0.8mm并伴有穿孔，解剖钢管发现内腐蚀不严重。c)管道采用牺牲阳极的阴极保护，静电接地为镀锌扁铁。经检验发现阳极已消耗殆尽静电接地已失效。d)管道于1975年施工投用，无施工验收记录，施工质量低劣。对接焊缝存在着较大错口、咬边、未熔合和低于母材等缺陷。管道采用直埋方式敷设，敷设较浅，还有一处管道仅局部被支撑，绝大部分处于悬空状态。在近30年的使用中，只是对发现的泄漏点进行了维修，无维修，使用记录。
