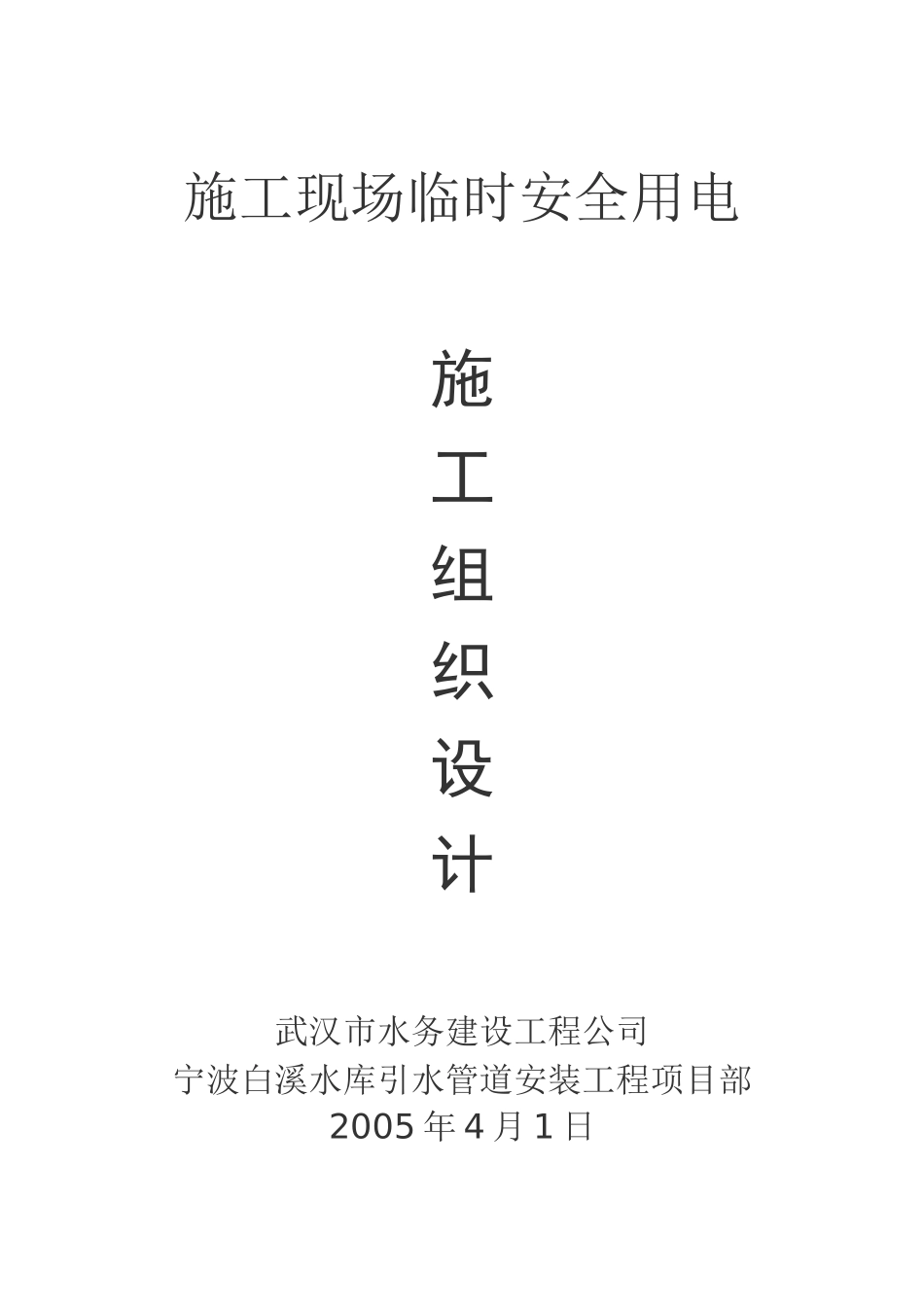

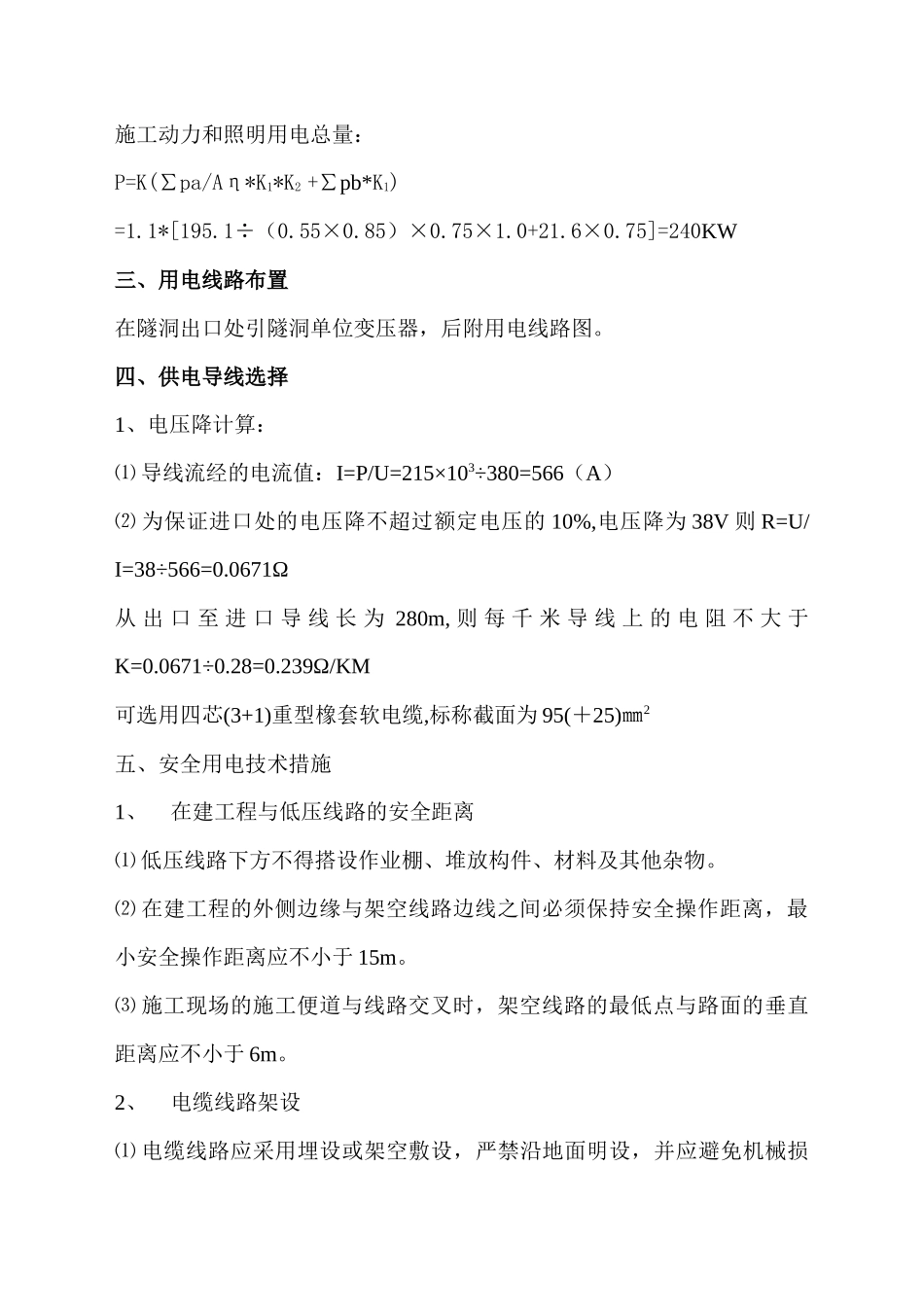

施工现场临时安全用电施工组织设计武汉市水务建设工程公司宁波白溪水库引水管道安装工程项目部2005年4月1日一、工程概况本工程系宁波市白溪水库引水工程输水工程管线部分，共由十段管道组成，分别为：黄坛管道、金溪管道、凫溪管道和横溪管道四段输水干线管道；东钱湖输水支线栋斜管道；北仑输水支线韩岭管道、上水管道、下水管道、东吴管道和大碶山管道。二、施工用点负荷计算及变压器的选用1、施工用电量：①电动机械设备的动力电总量：序号机械设备名称规格用电量（KW）数量1空压机20m3/min201台2砼拌和机500L101台3潜水泵6”7.54台4交流电焊机BY3-300256台5直流电焊机302台6鼓风机JBJ62-2282台7蛙式打夯机54台②照明用电量：∑pa10盏灯*0.06/KW+2/KW=2.6/KW按机械组合同时工作时最大动力用电量为：∑pa=195.1KW施工动力和照明用电总量：P=K(∑pa/Aη*K1*K2+∑pb*K1)=1.1*[195.1÷（0.55×0.85）×0.75×1.0+21.6×0.75]=240KW三、用电线路布置在隧洞出口处引隧洞单位变压器，后附用电线路图。四、供电导线选择1、电压降计算：⑴导线流经的电流值：I=P/U=215×103÷380=566（A）⑵为保证进口处的电压降不超过额定电压的10%,电压降为38V则R=U/I=38÷566=0.0671Ω从出口至进口导线长为280m,则每千米导线上的电阻不大于K=0.0671÷0.28=0.239Ω/KM可选用四芯(3+1)重型橡套软电缆,标称截面为95(＋25)㎜2五、安全用电技术措施1、在建工程与低压线路的安全距离⑴低压线路下方不得搭设作业棚、堆放构件、材料及其他杂物。⑵在建工程的外侧边缘与架空线路边线之间必须保持安全操作距离，最小安全操作距离应不小于15m。⑶施工现场的施工便道与线路交叉时，架空线路的最低点与路面的垂直距离应不小于6m。2、电缆线路架设⑴电缆线路应采用埋设或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。⑵架空电缆线路装设过负荷保护的配电线路，其绝缘导线的允许载流量，应不小于熔断器熔体额定电流或自动开关长延时过流脱扣器脱扣电流整定值的1.25倍。⑶电缆类型应根据敷设方式，环境条件选择，电缆截面应根据允许载流量和允许电压损失确定。⑷电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50㎜厚的细砂，然后覆盖砖等硬质保护层。⑸电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。⑹电缆线路与其附近热力管道的平行间距不得小于2m、交叉间距不得小于1m。⑺埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤并应远离易然、易爆、易腐蚀场所。⑻橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。固定点间距应保证橡皮电缆能承受自重所带来的负荷。橡皮电缆的最大弧垂距地不得小于2.5m。⑼电缆接头应牢固可靠；并应作绝缘包扎，保持绝缘强度，不得承受张力。⑽在建高层建筑的临时电缆配电必须采用电缆埋地引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，并应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不得小于1.8m。3、室内配线⑴室内配线必须采用绝缘导线。采用瓷瓶、瓷（塑料）夹等敷设，距离地面高度不得小于2.5m。⑵进户线过墙应穿保护管，距地面不得小于2.5m，并应采取防雨措施。⑶进户线的室外端应采用绝缘子固定⑷室内配线所用导线截面，应根据用电设备的计算负荷确定，但铝线截面应不小于2.5㎜2，铜线截面应不小于1.5㎜2。⑸潮湿场所或埋地非电缆配线必须穿管敷设，管口应密封。采用金属管敷设时必须作保护接零。⑹钢索配线的吊架间距不宜大于12m。采用瓷夹固定导线时，导线间距应不小于35㎜，瓷夹间距应不大于800㎜；采用瓷瓶固定导线时，导线间距应不小于100㎜，瓷瓶间距应不大于1.5m；采用护套绝缘导线时，允许直接敷设于钢索上。4、配电箱及开关箱的设置⑴配电系统应设置室内总配电瓶和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。室内总配电箱的装设应符合有关规定。室外总配电箱，分配电箱简称总配电箱、分配电箱（下同），如无特指，合称配电箱...
