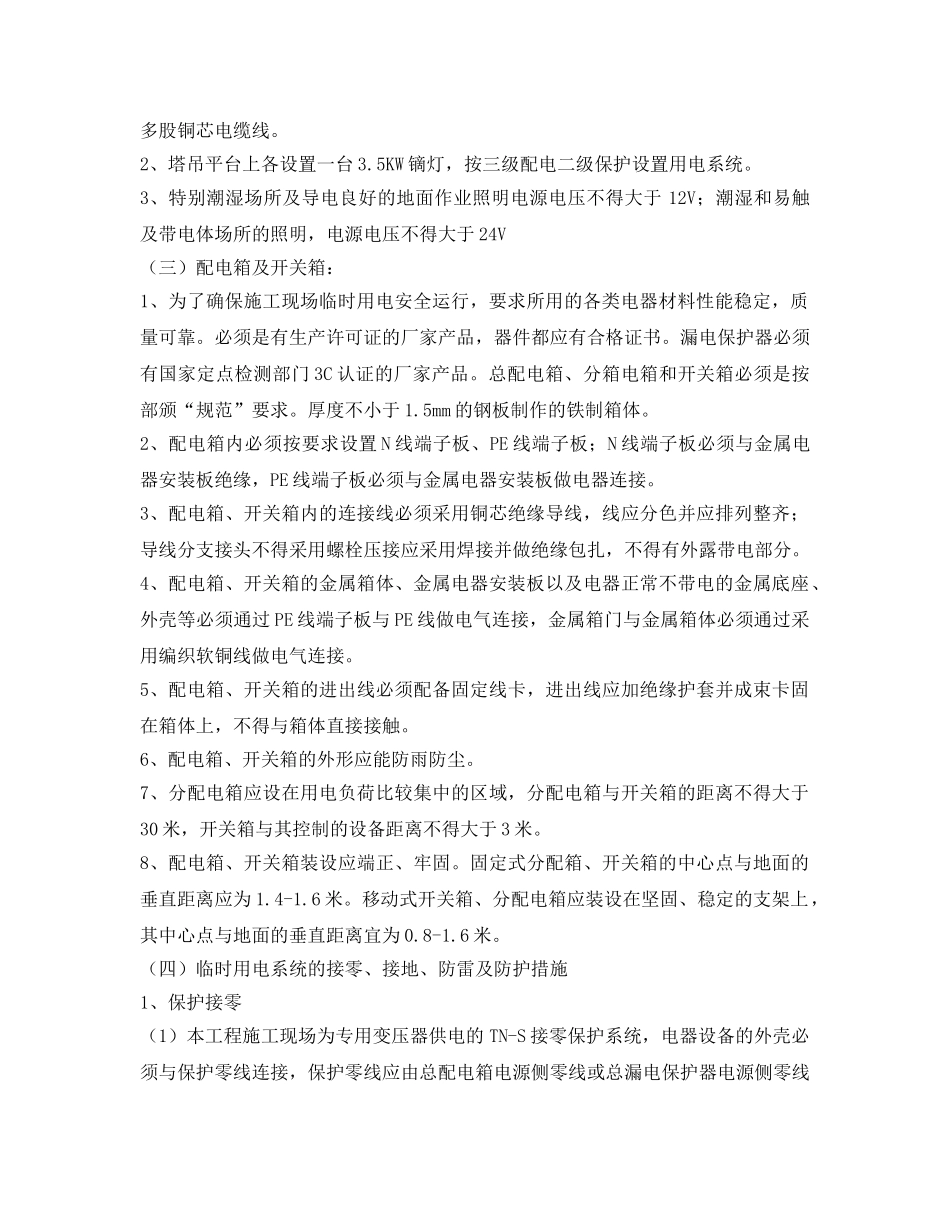

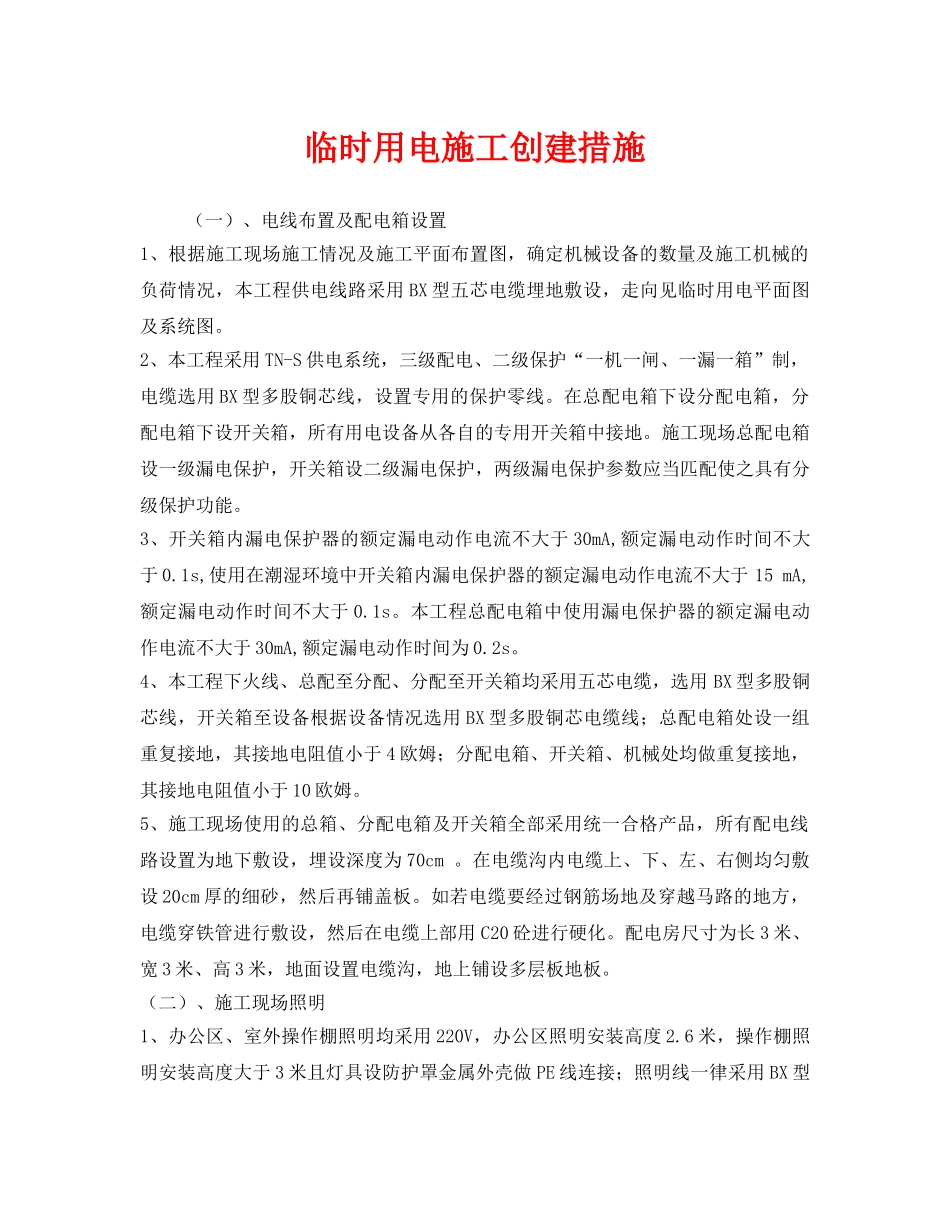

临时用电施工创建措施（一）、电线布置及配电箱设置1、根据施工现场施工情况及施工平面布置图，确定机械设备的数量及施工机械的负荷情况，本工程供电线路采用BX型五芯电缆埋地敷设，走向见临时用电平面图及系统图。2、本工程采用TN-S供电系统，三级配电、二级保护“一机一闸、一漏一箱”制，电缆选用BX型多股铜芯线，设置专用的保护零线。在总配电箱下设分配电箱，分配电箱下设开关箱，所有用电设备从各自的专用开关箱中接地。施工现场总配电箱设一级漏电保护，开关箱设二级漏电保护，两级漏电保护参数应当匹配使之具有分级保护功能。3、开关箱内漏电保护器的额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1s,使用在潮湿环境中开关箱内漏电保护器的额定漏电动作电流不大于15mA,额定漏电动作时间不大于0.1s。本工程总配电箱中使用漏电保护器的额定漏电动作电流不大于30mA,额定漏电动作时间为0.2s。4、本工程下火线、总配至分配、分配至开关箱均采用五芯电缆，选用BX型多股铜芯线，开关箱至设备根据设备情况选用BX型多股铜芯电缆线；总配电箱处设一组重复接地，其接地电阻值小于4欧姆；分配电箱、开关箱、机械处均做重复接地，其接地电阻值小于10欧姆。5、施工现场使用的总箱、分配电箱及开关箱全部采用统一合格产品，所有配电线路设置为地下敷设，埋设深度为70cm。在电缆沟内电缆上、下、左、右侧均匀敷设20cm厚的细砂，然后再铺盖板。如若电缆要经过钢筋场地及穿越马路的地方，电缆穿铁管进行敷设，然后在电缆上部用C20砼进行硬化。配电房尺寸为长3米、宽3米、高3米，地面设置电缆沟，地上铺设多层板地板。（二）、施工现场照明1、办公区、室外操作棚照明均采用220V，办公区照明安装高度2.6米，操作棚照明安装高度大于3米且灯具设防护罩金属外壳做PE线连接；照明线一律采用BX型多股铜芯电缆线。2、塔吊平台上各设置一台3.5KW镝灯，按三级配电二级保护设置用电系统。3、特别潮湿场所及导电良好的地面作业照明电源电压不得大于12V；潮湿和易触及带电体场所的照明，电源电压不得大于24V（三）配电箱及开关箱：1、为了确保施工现场临时用电安全运行，要求所用的各类电器材料性能稳定，质量可靠。必须是有生产许可证的厂家产品，器件都应有合格证书。漏电保护器必须有国家定点检测部门3C认证的厂家产品。总配电箱、分箱电箱和开关箱必须是按部颁“规范”要求。厚度不小于1.5mm的钢板制作的铁制箱体。2、配电箱内必须按要求设置N线端子板、PE线端子板；N线端子板必须与金属电器安装板绝缘，PE线端子板必须与金属电器安装板做电器连接。3、配电箱、开关箱内的连接线必须采用铜芯绝缘导线，线应分色并应排列整齐；导线分支接头不得采用螺栓压接应采用焊接并做绝缘包扎，不得有外露带电部分。4、配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。5、配电箱、开关箱的进出线必须配备固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。6、配电箱、开关箱的外形应能防雨防尘。7、分配电箱应设在用电负荷比较集中的区域，分配电箱与开关箱的距离不得大于30米，开关箱与其控制的设备距离不得大于3米。8、配电箱、开关箱装设应端正、牢固。固定式分配箱、开关箱的中心点与地面的垂直距离应为1.4-1.6米。移动式开关箱、分配电箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8-1.6米。（四）临时用电系统的接零、接地、防雷及防护措施1、保护接零（1）本工程施工现场为专用变压器供电的TN-S接零保护系统，电器设备的外壳必须与保护零线连接，保护零线应由总配电箱电源侧零线或总漏电保护器电源侧零线处引出。（2）在保护接零系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。（3）在保护接零系统中，PE线应单独敷设。重复接地线必须与PE线连接，严禁与N线连接。（4）PE线上严禁装设开关或熔断器，严禁通过电流，且严禁断线。（5）PE线的绝缘颜色为绿/黄双色，工作零线N线为蓝色，相线A、B、C相序的绝缘颜色依...
