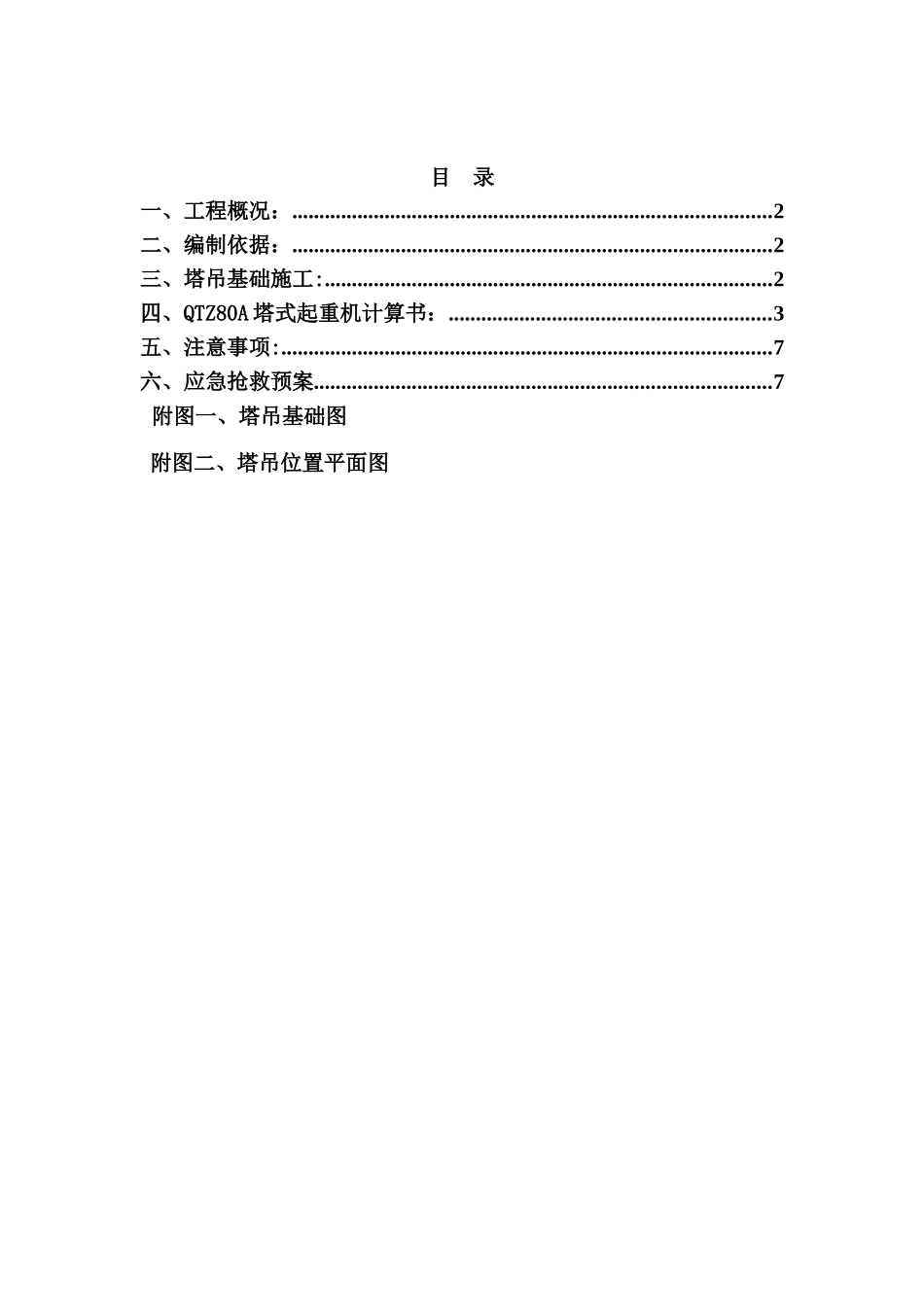

目录一、工程概况：........................................................................................2二、编制依据：........................................................................................2三、塔吊基础施工:..................................................................................2四、QTZ80A塔式起重机计算书：...........................................................3五、注意事项:..........................................................................................7六、应急抢救预案....................................................................................7附图一、塔吊基础图附图二、塔吊位置平面图天然地基塔吊基础施工方案一、工程概况：该工程位于济南市泺源大街8号，与良友富临大酒店相邻，为一栋7层商务办公楼，建筑面积29000m²，地下两层，地上7层，建筑总高度23.5米，整体为全现浇钢筋混凝土框架-剪力墙结构。根据现场实际情况在基坑内安装一台QTZ80型塔吊，塔吊中心位置位于6-7/A-C轴之间，具体详塔吊定位图。塔吊安装总高度为45米，旋转半径为56米。基坑北面为4层的居民楼（在旋转半径之外），高度约15米。基坑东侧为6层的商业楼（在旋转半径之外），高度约为24米。基坑南面为泺源大街。本建筑地上部分耐火等级为二级，地下部分耐火等级为一级。建筑结构的设计使用年限为50年，地下工程防水等级为二级，屋面防水等级按二级设计，采用二道防水设防，屋面排水采用有组织的外排水形式。地下二层平时为地下停车库，战时为两个核六级人员掩蔽所。二、编制依据：本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）等编制。三、塔吊基础施工:根据施工现场实际情况，结合塔吊说明书、参数、基础图纸及本工程勘察报告，在地下室基坑内布置一台QTZ80A型塔吊，塔吊基础地基采用天然地基，持力层为层碎石层，承载力特征值fak=220kpa。塔吊基础做在地下室基础C20垫层上，基础模板采用优质九夹模板。塔吊基础尺寸为6米*6米*1.2米，采用C35S8商品砼,（详见附图）。钢筋绑扎完成后，根据塔吊的四个角点，拉出对角线，再根据厂家提供的基础图,放置好预埋支腿或螺栓。四、QTZ80A塔式起重机计算书：1、参数信息塔吊型号：QTZ80A塔吊起升高度H：45m，塔身宽度B：1.84m，自重F1：597kN，基础承台厚度hc：1.20m，最大起重荷载F2：80kN，基础承台宽度Bc：6.0m，混凝土强度等级：C35(S8)，钢筋级别：II级钢，额定起重力矩：800kN·m，基础所受的水平力：75kN，标准节长度a：2.5m，塔吊倾覆力矩M：1645.18kN·m，主弦杆材料：角钢/方钢,宽度/直径c：150mm，2、塔吊计算。依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。计算简图:由于偏心距e=M/(F×1.2+G×1.2)=2303.25/(812.40+8640.00)=0.24≤B/6=1.00所以按小偏心计算，计算公式如下：当考虑附着时的基础设计值计算公式：式中F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=677.00kN；G──基础自重与基础上面的土的自重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=7200.00kN；Bc──基础底面的宽度，取Bc=6.00m；W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=36.00m3；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×1645.18=2303.25kN.m；经过计算得到:最大压力设计值Pmax=1.2×(677.00+7200.00)/6.002+2303.25/36.00=326.55kPa最小压力设计值Pmin=1.2×(677.00+7200.00)/6.002-2303.25/36.00=198.59kPa有附着的压力设计值Pk=1.2×(677.00+7200.00)/6.002=262.57kPa3、地基承载力验算地基基础承载力特征值计算依据《建筑地基基础设计规范》GB50007-2002第5.2.3条。计算公式如下:其中fa──修正后的地基承载力特征值(kN/m2)；fak──地基承载力特征值，取220.00kN/m2；b──基础宽度地基承载力修正系...
